Carcasa ESPectrum +2A - V3

April 28, 2026

He modificado mi último diseño para la Carcasa ESPectrum +2A. Ahora presenta una botonera DIY nueva. Lleva pulsadores Cherry montadas en un “button-panel” y con teclas impresas en 3D, con serigrafía impresa en la misma capa y con la disposición de un verdadero ZX Spectrum +2 … también le puse un pulsador para el reset mecánico.

Proyecto publicado en MakerWorld

Este proyecto hace uso del emulador ESPectrum, programado por Víctor Iborra, flasheado en una Lilygo FabGL VGA32, y del reproductor digital POWADCR, programado por Antonio Tamairón.

El Módulo de Expansión I2C MCP23017 , el LCD TFT HMI de 3.5”, el ESP32-Audio-Kit y la botonera van ubicados en sus espacios correspondientes y fijados con insertos M2 y su tornilleria correspondiente.

Debido al tamaño de la carcasa he dividido el diseño en varias piezas. Estas han de ser unidas entre si (parte superior e inferior) asegurándose antes de que encajan y quedan correctamente alineadas entre si, quitando para ello cualquier resto de soporte utilizado en su impresión. Estas piezas se pueden pegar con cianocrilato y fijar con pequeños tornillos M2 con sus correspondientes tuercas. Las partes superior e inferior se sujetan con tornillos de métrica M3x15.

En el lateral izquierdo lleva tres oquedades, dos para añadir un ESPjoy o similar y una para montar un pulsador para el reset. En el lado inferior derecho parte posterior lleva un pequeño espacio dedicado a alojar un speaker que se introduce de modo lateral. En el lado derecho parte lateral hay una oquedad que da salida a un extensor de microSD

Esta carcasa monta un teclado que se usa con las tablets de 7”. Para su uso es necesario un convertidor de interfaz de teclado/ratón USB a PS/2 usando una Raspberry Pi Pico (proyecto ps2x2pico). El teclado va apoyado en una bandeja que a su vez se atornillará a la parte superior de la carcasa… para su fijación aunque no es estrictamente necesario, yo he usado unos pequeños insertos para tornillos M2.

Y no tengo nada más que contar.

FOTOS

+2A V3

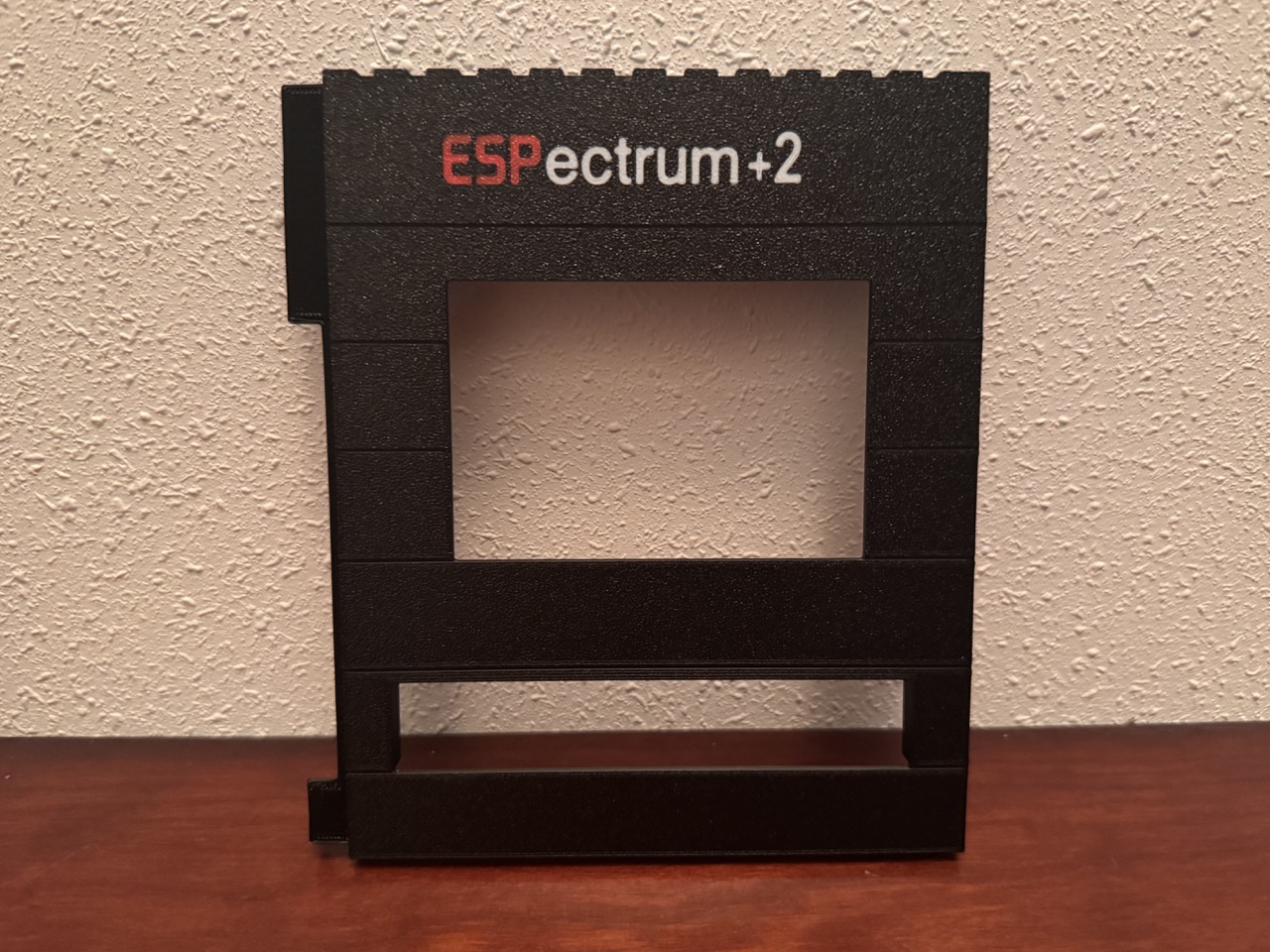

Case - Top Right

+2A V3

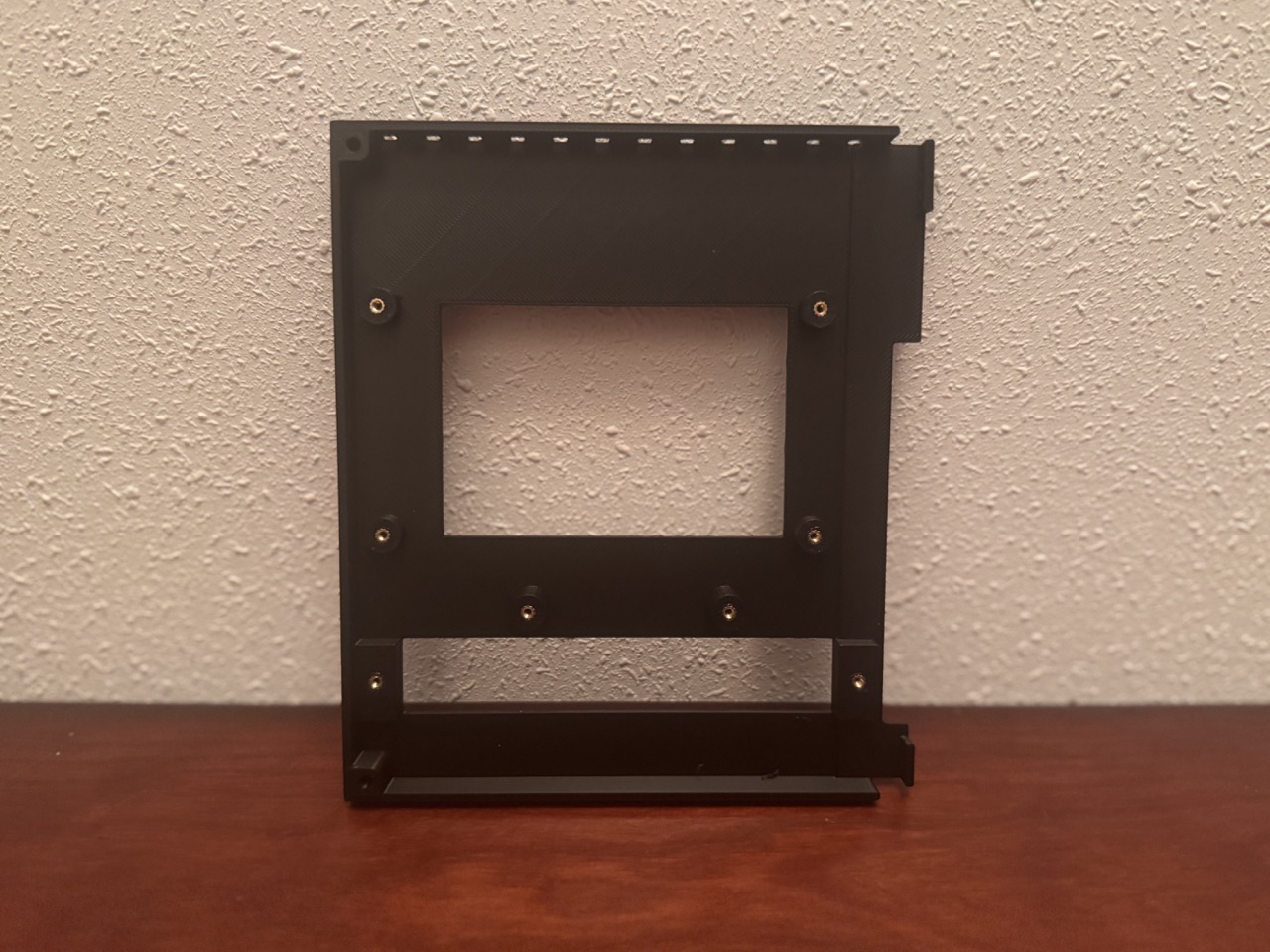

Insertos M2 colocados en su sitio - Top Right

+2A V3

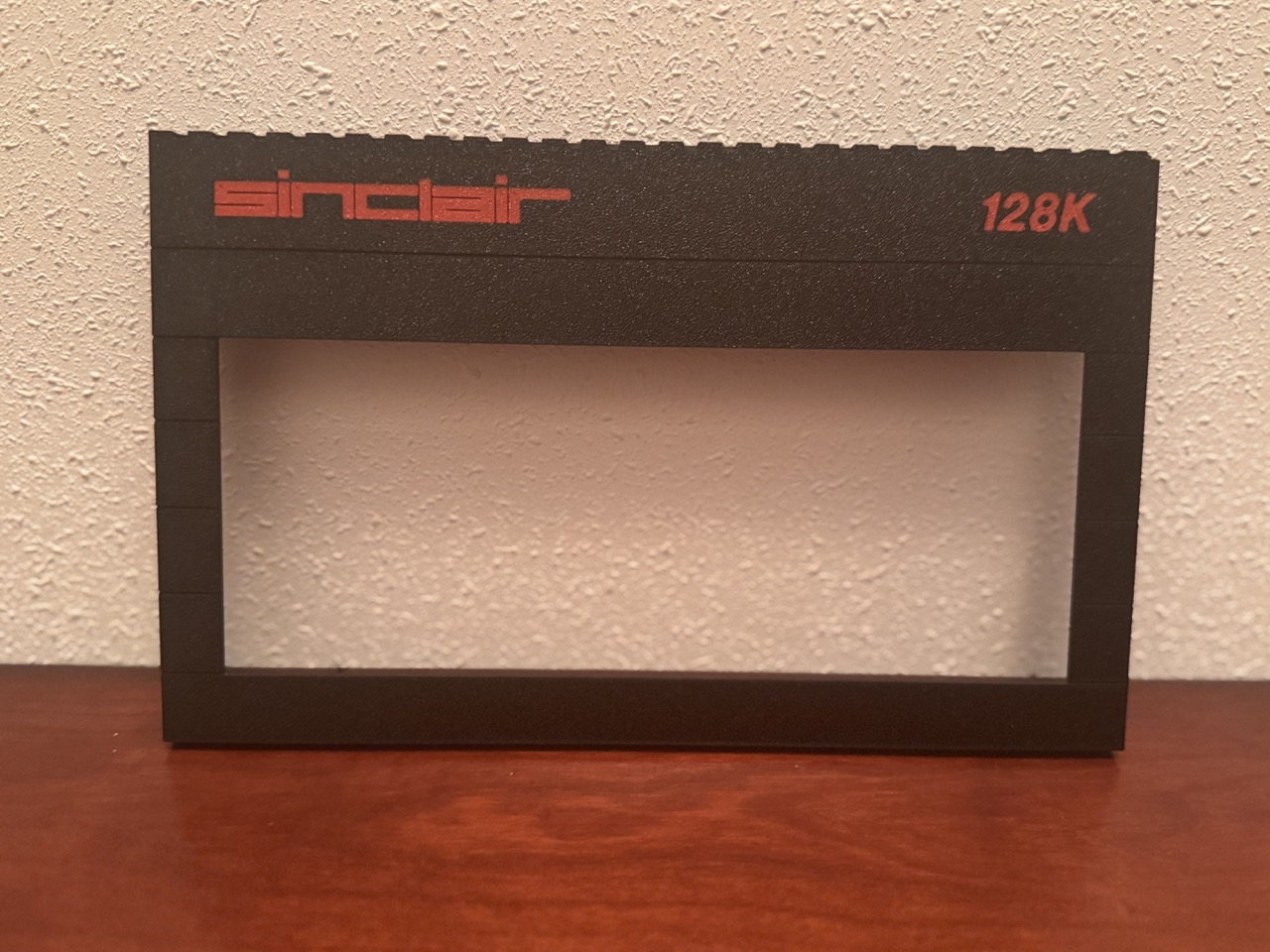

Case - Top Left

+2A V3

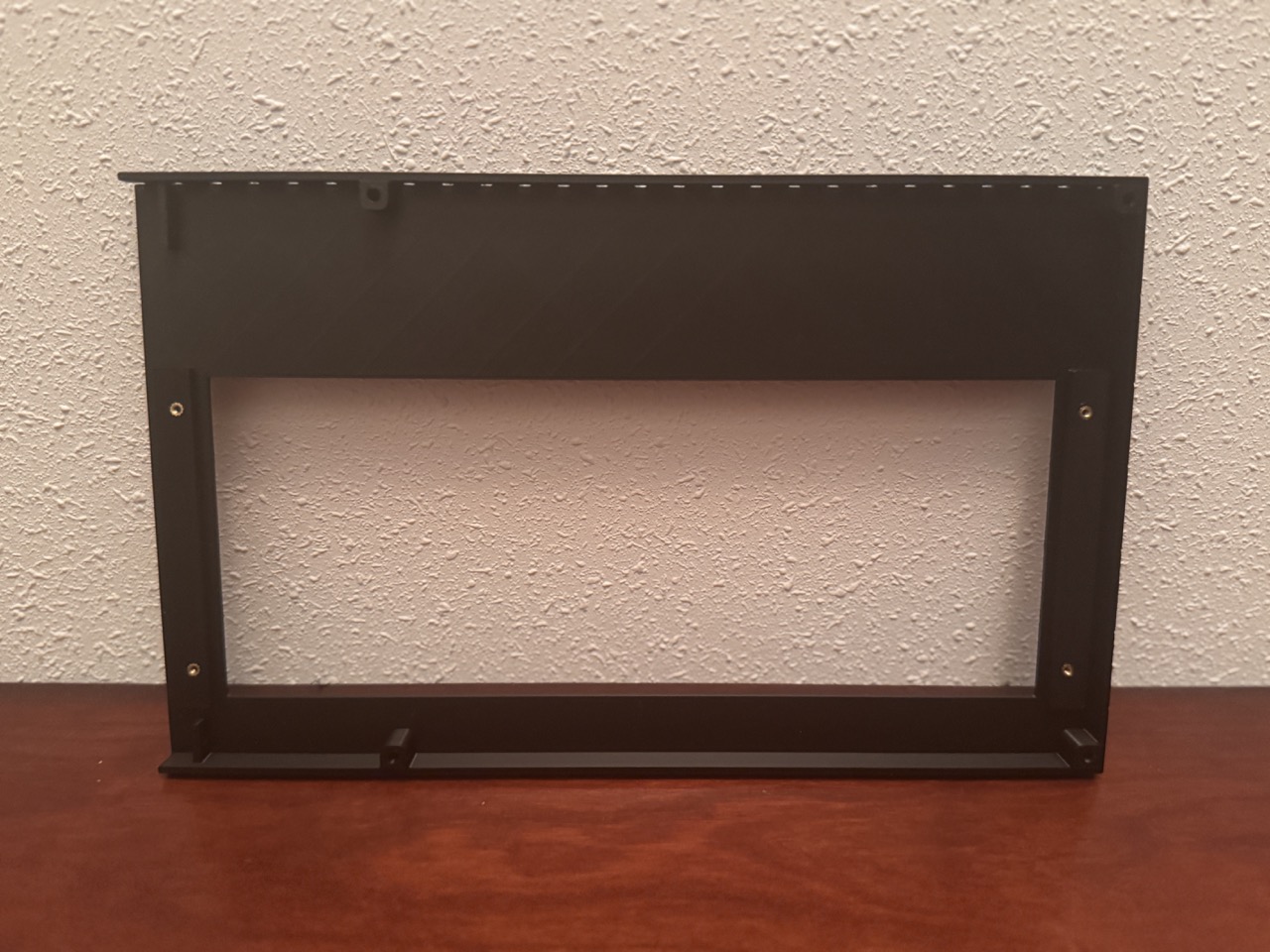

Insertos M2 colocados en su sitio - Top Left

+2A V3

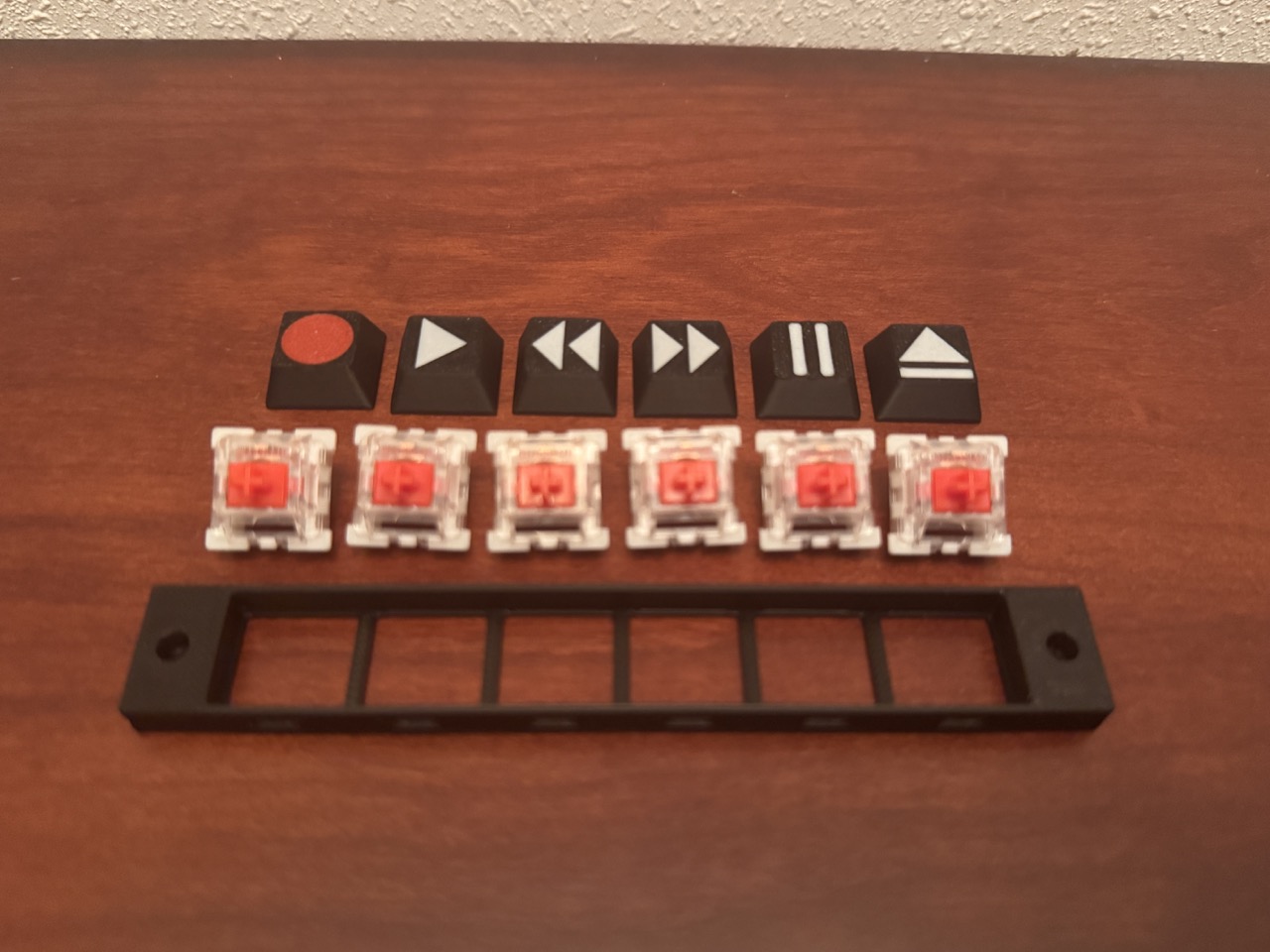

Componentes botonera DIY

+2A V3

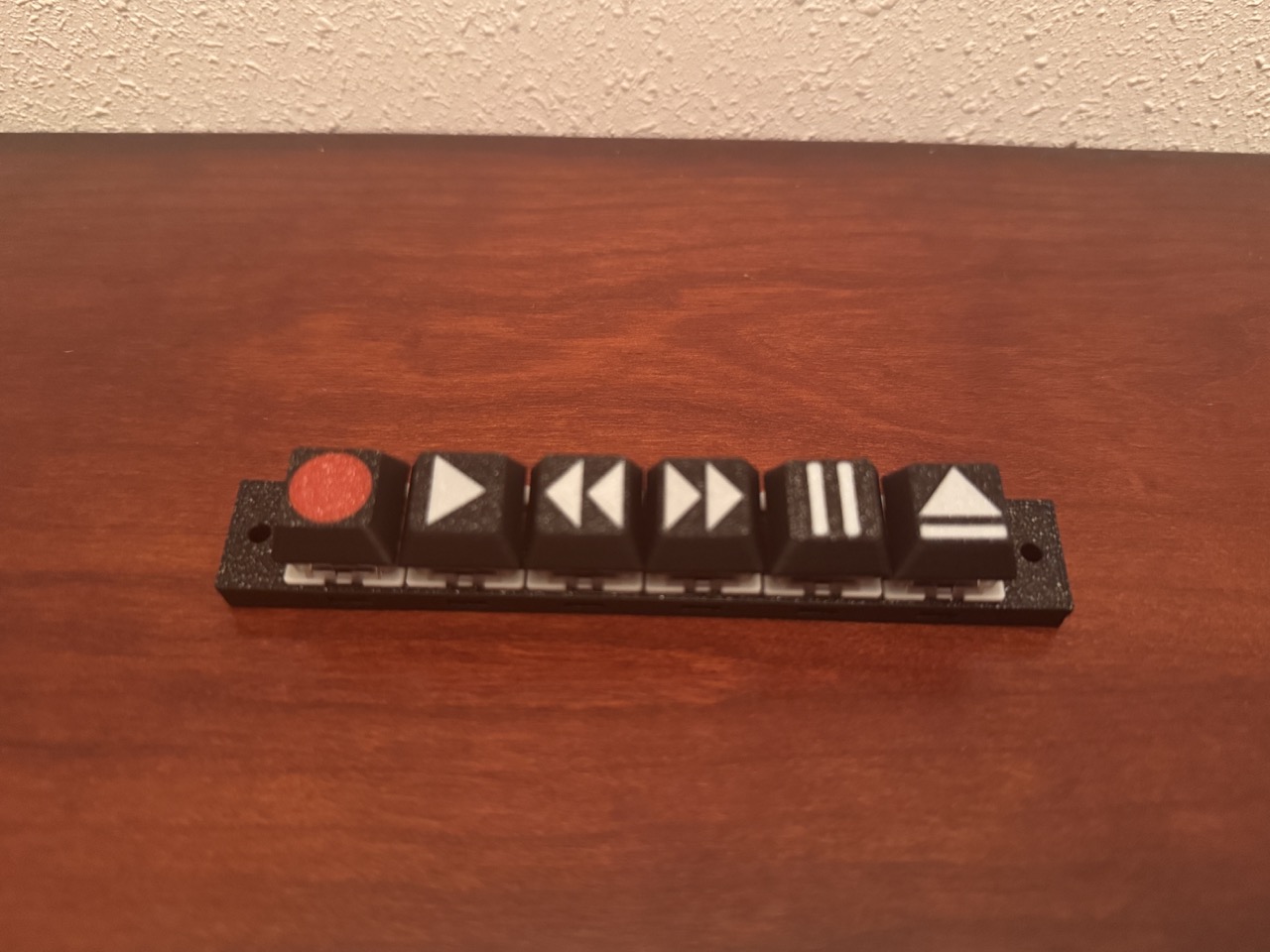

Montaje botonera

+2A V3

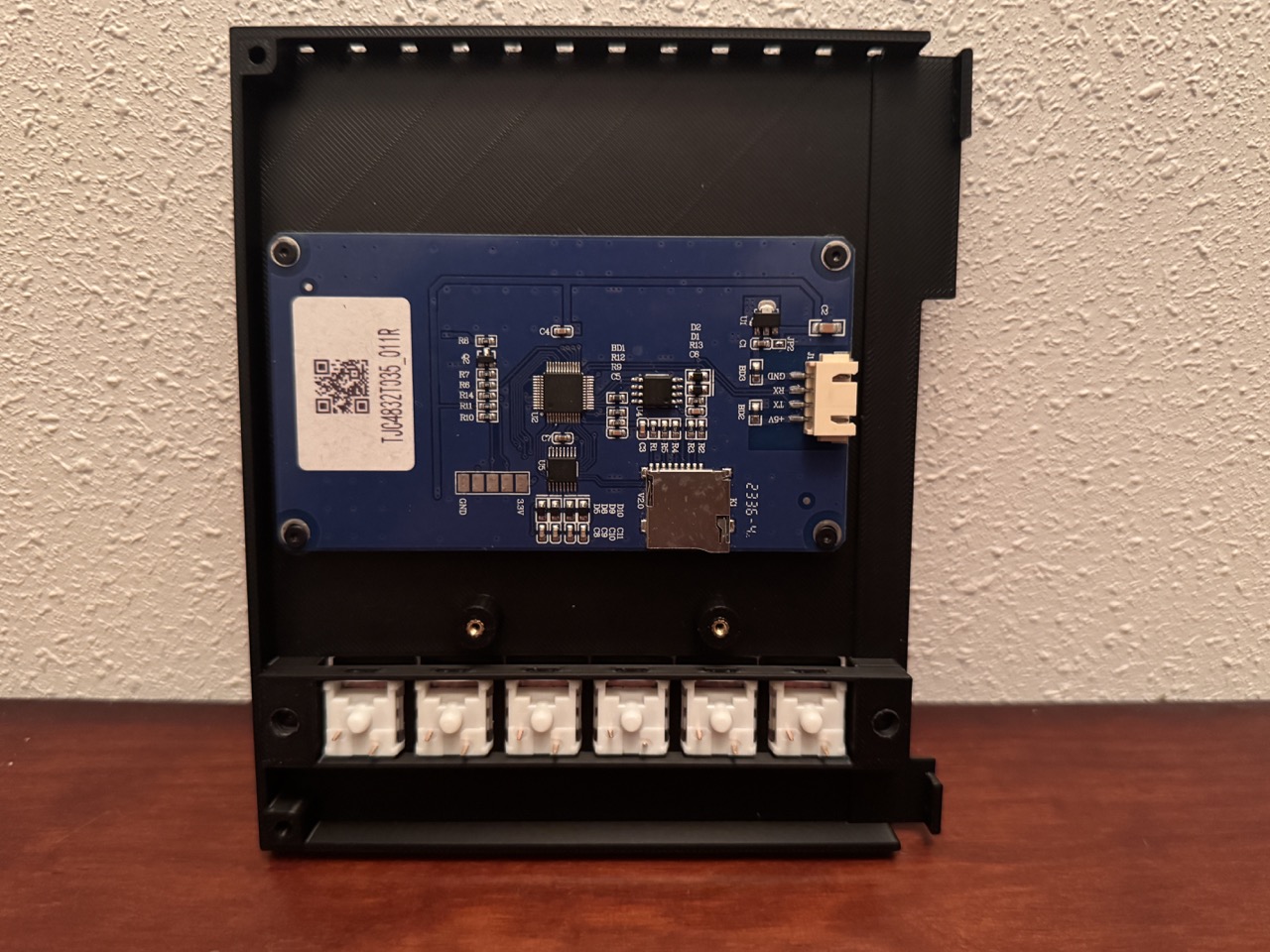

Posicionando componentes en el Top Right

+2A V3

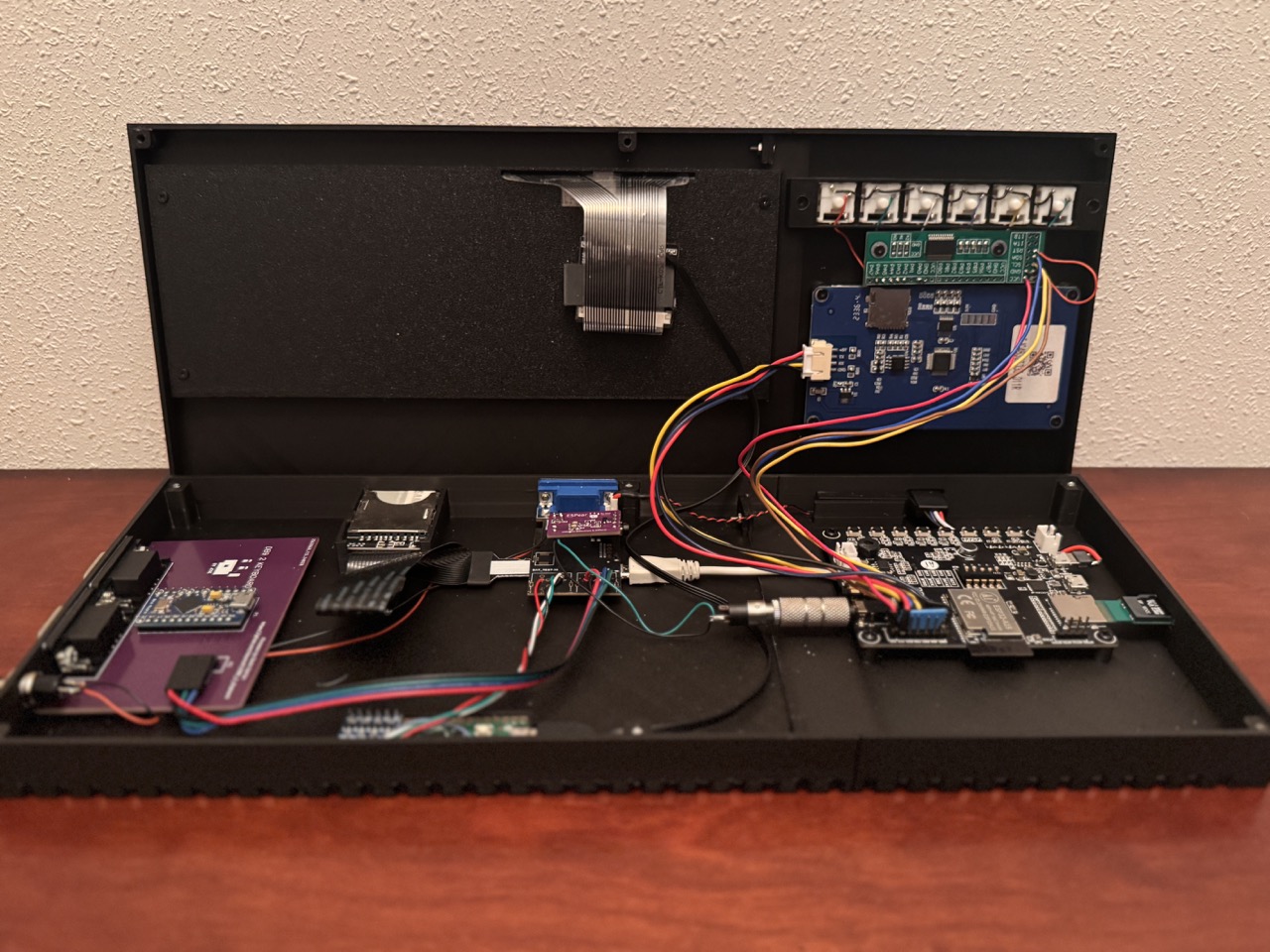

Todos los componentes montados

+2A V3

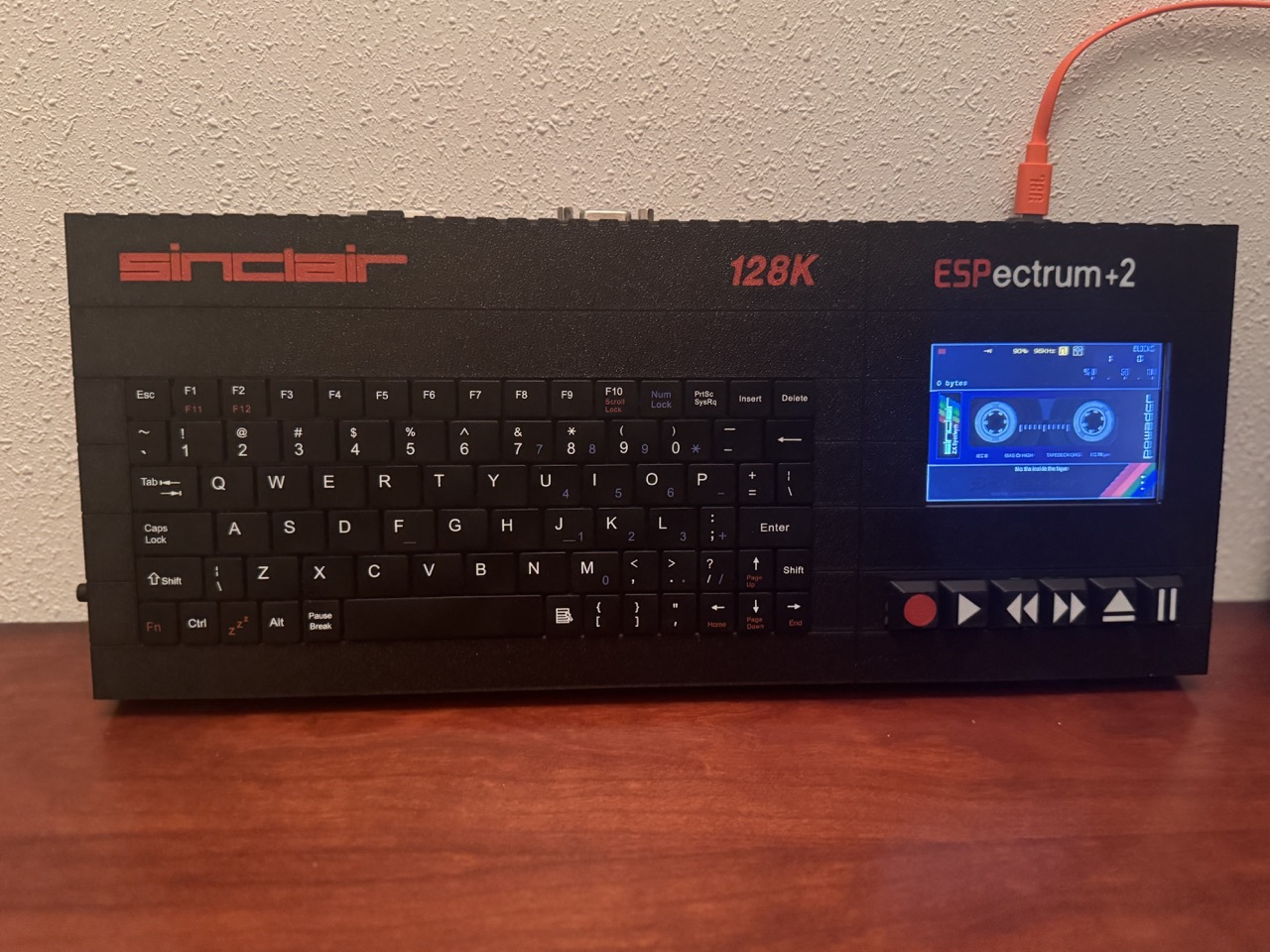

Parte frontal

+2A V3

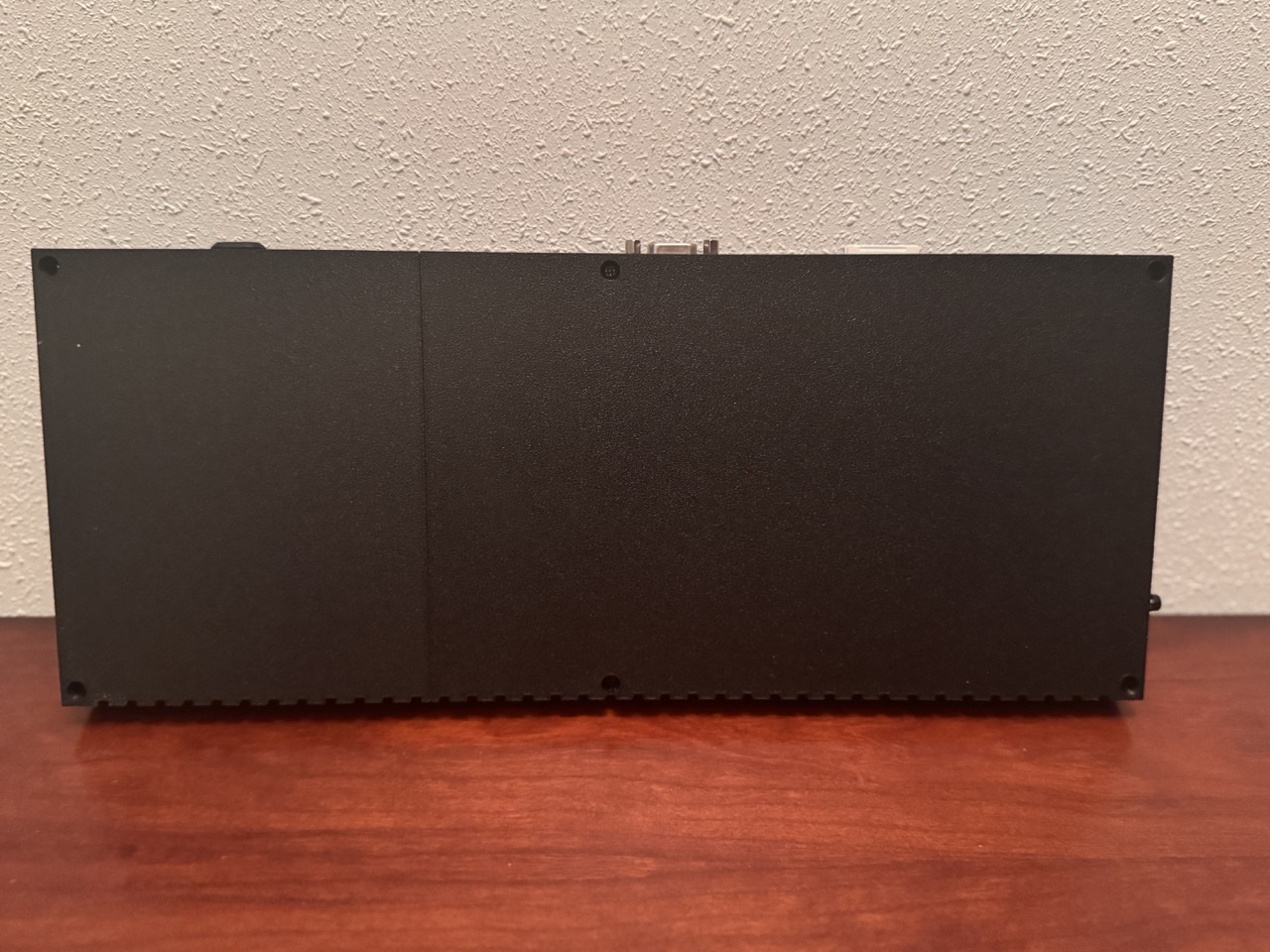

Parte posterior

+2A V3

Perspectiva trasera

+2A V3

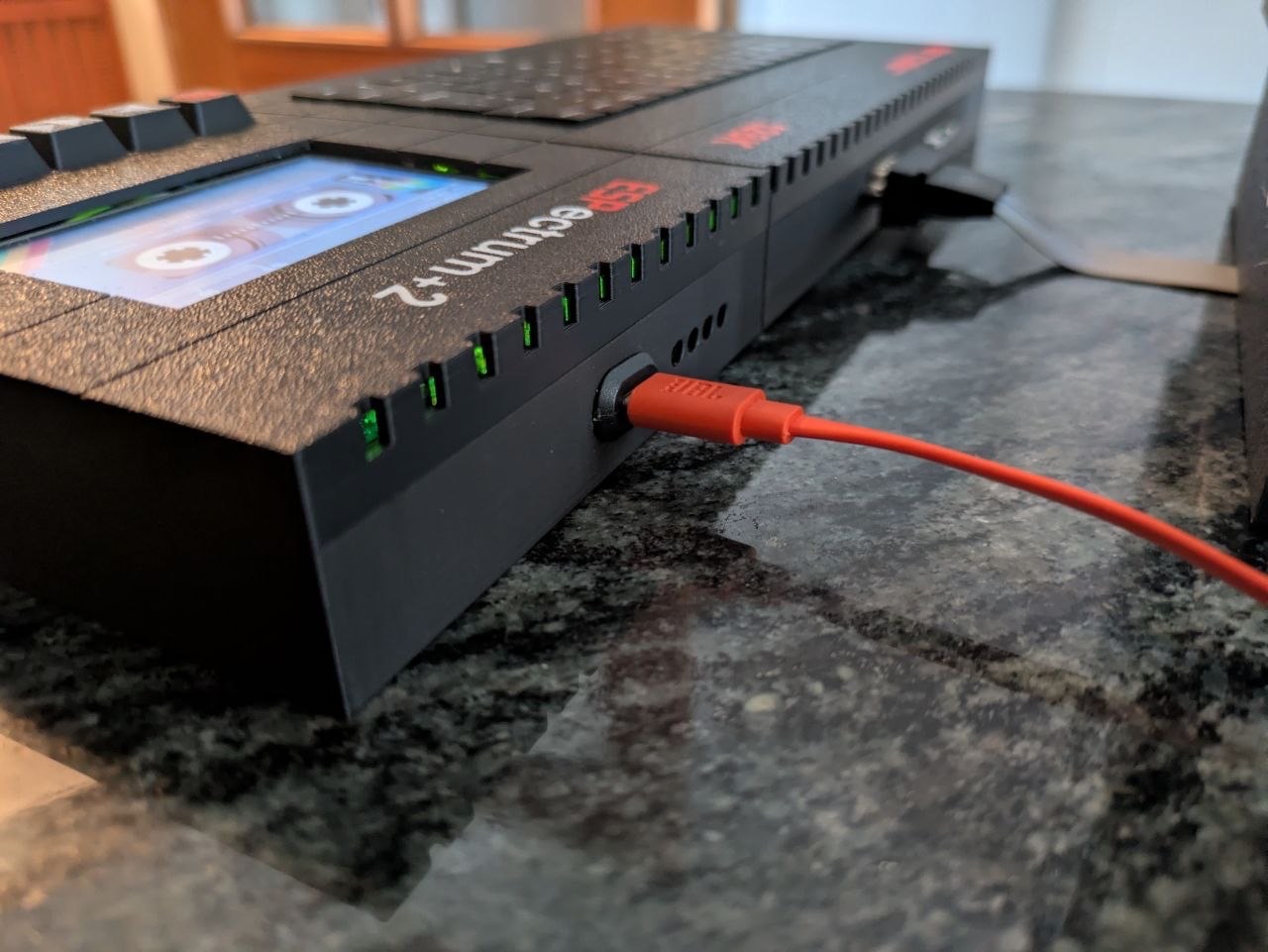

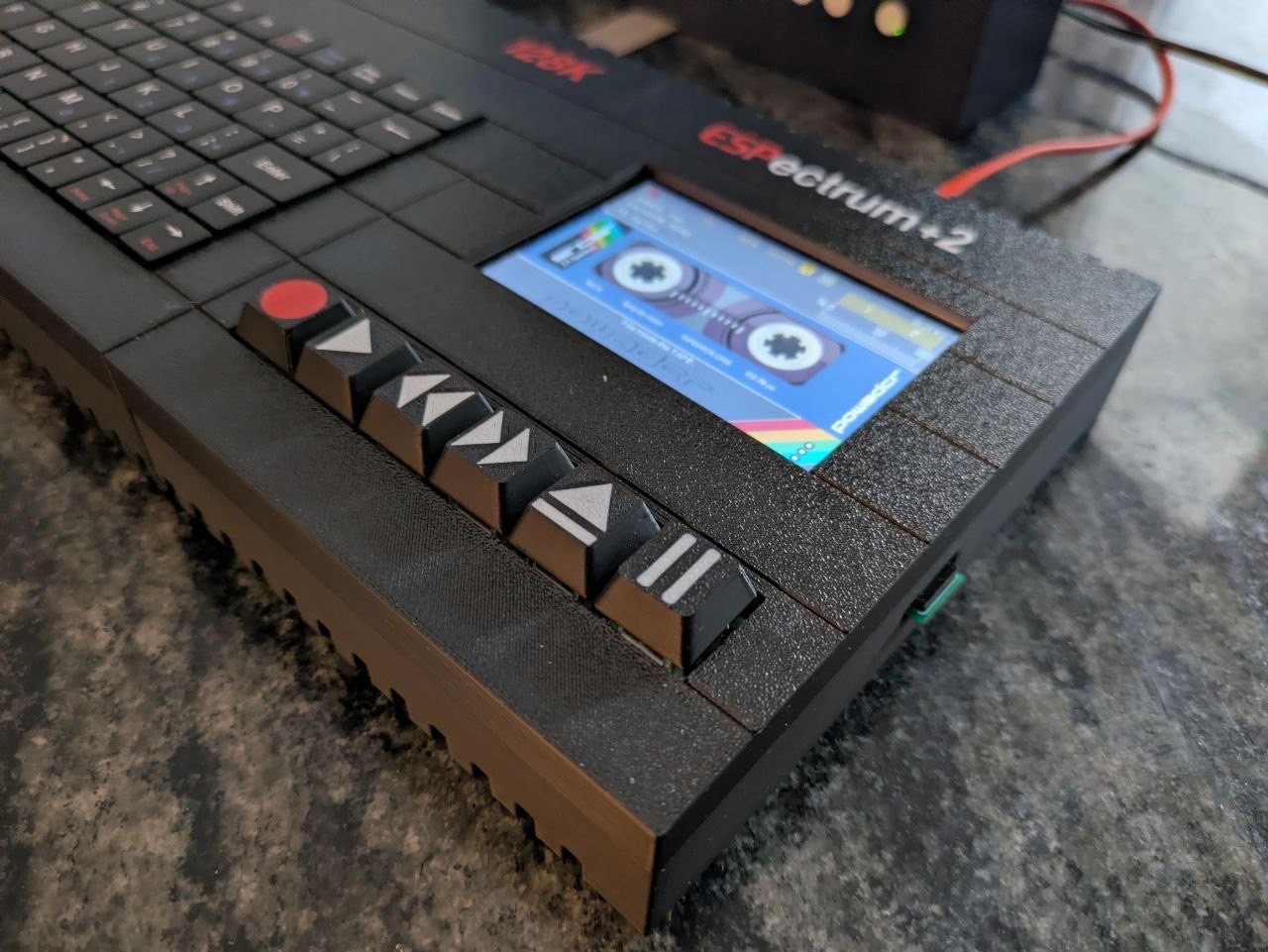

Perspectiva derecha

+2A V3

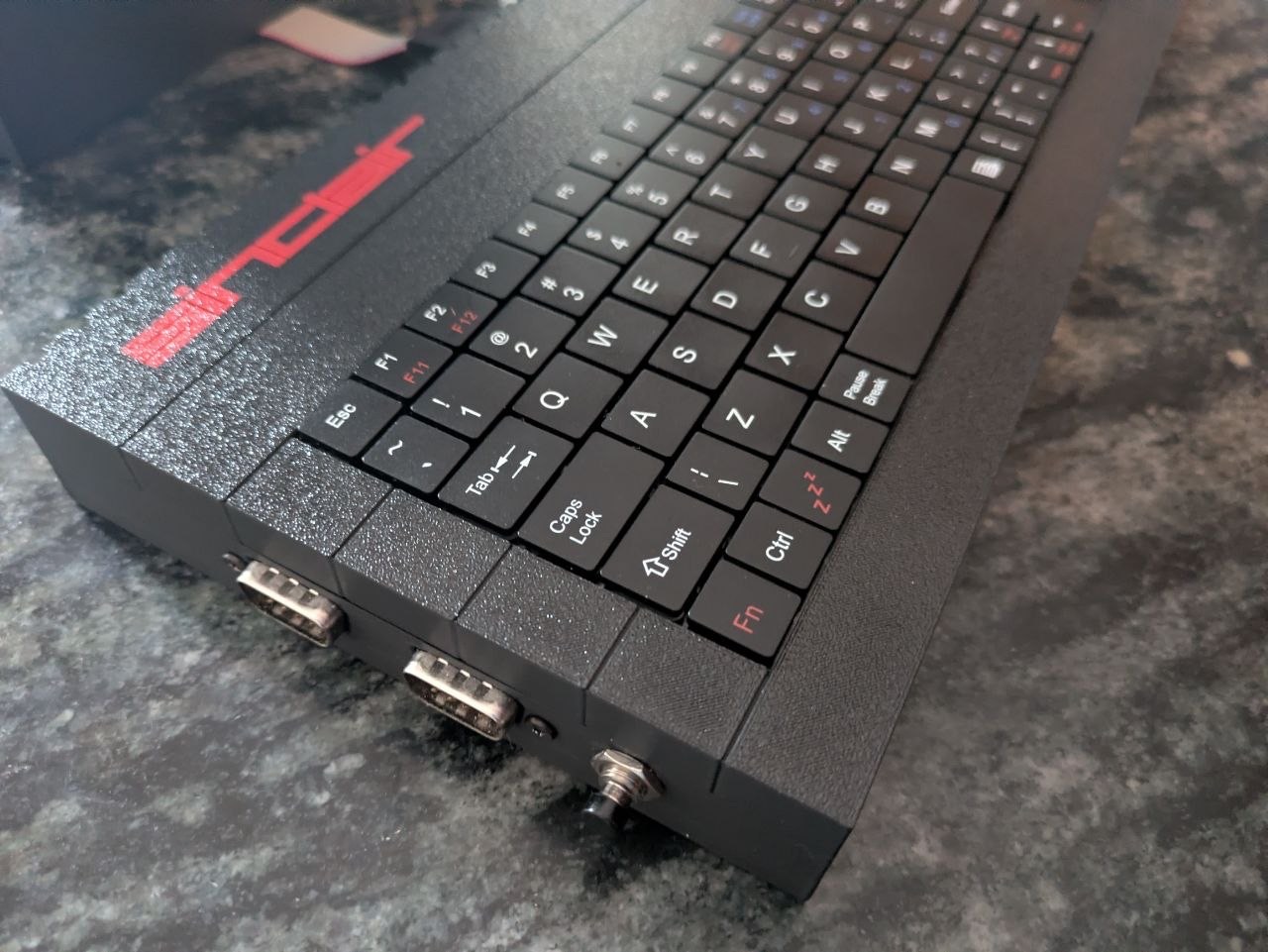

Perspectiva izquierda

+2A V3

Primeras pruebas

+2A V3

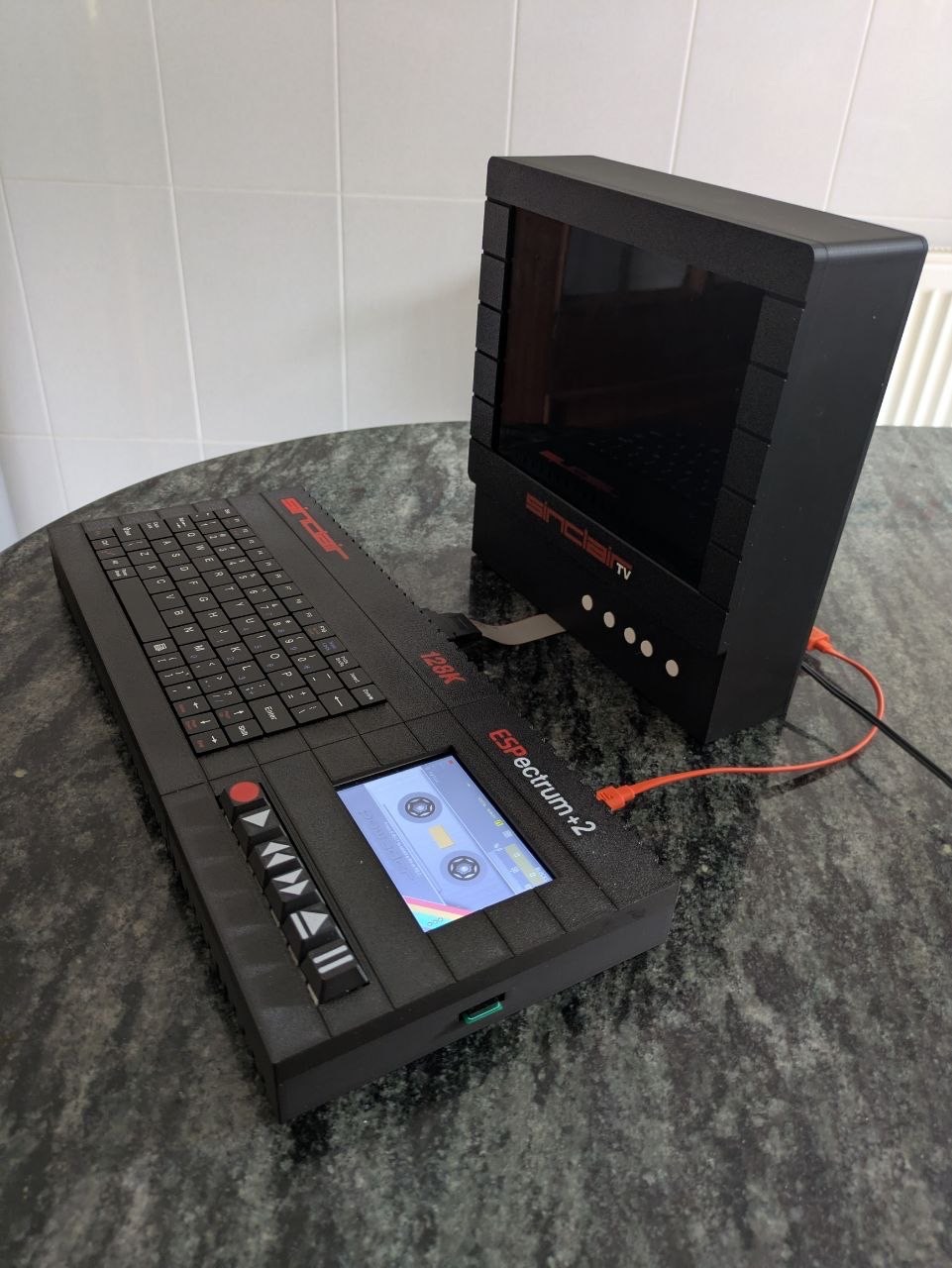

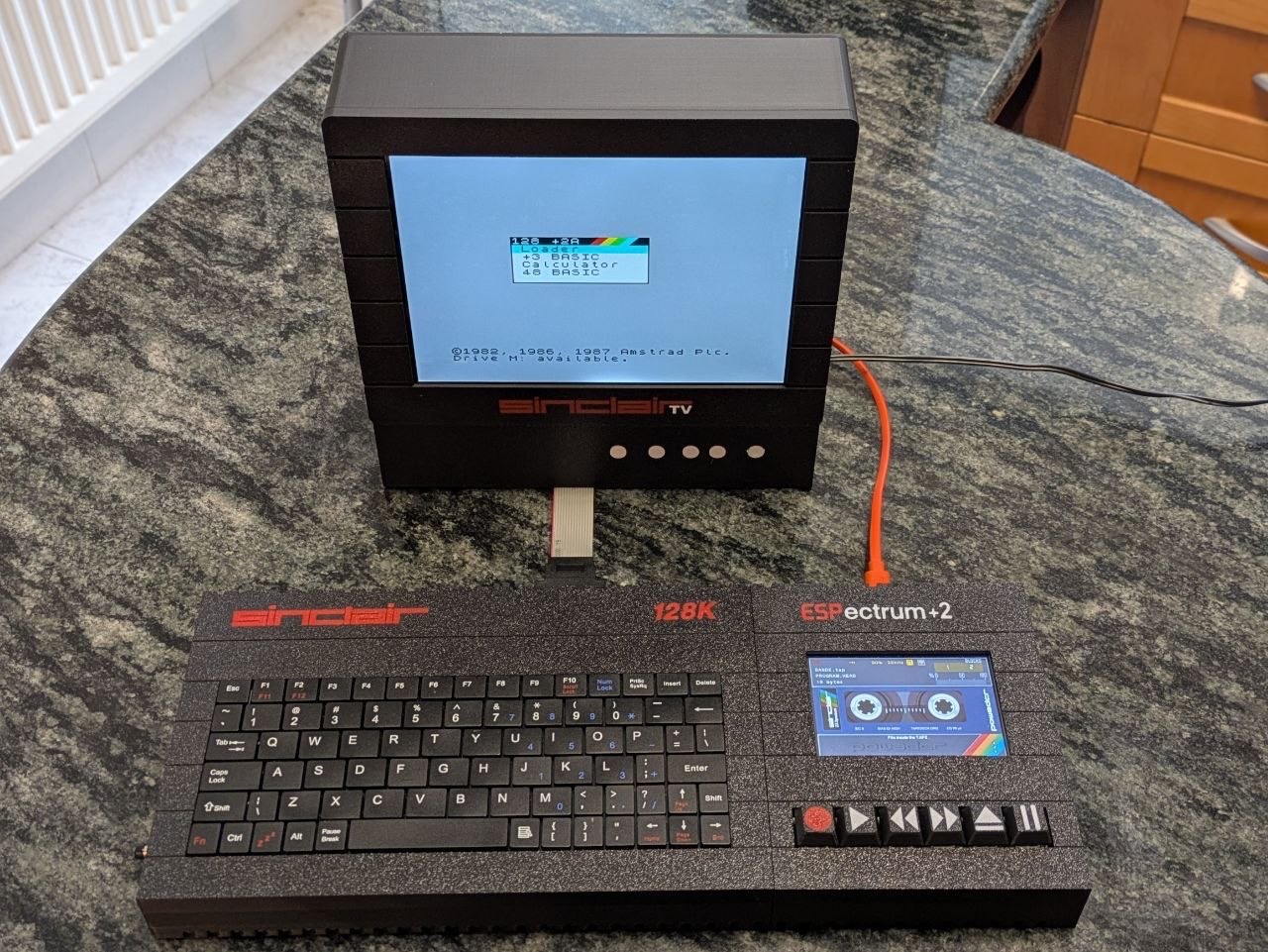

Proyecto concluido. Todo OK!!
