Carcasa estilo Computone - Versión 3

April 14, 2026

He actualizado el diseño de mi carcasa estilo Computone para powaDCR (reproductor y grabador digital para ordenadores retro de 8 bits programado por Antonio Tamairón) y poder hacer así uso de sus últimas novedades entre las que destaco: reproducción de música, escuchar radio, botonera externa y control del reproductor desde el móvil. Queda publicado en MakerWorld.

Esta carcasa utiliza como hardware una placa ESP32-Audio-Kit y un LCD TFT HMI de 3.5”. Al diseño le he añadido como novedad, espacio para un altavoz, otro para alojar la placa MCP23017 y una botonera DIY totalmente funcional. La botonera DIY esta realizada con una placa perforada y pulsadores de 12x12x7.3mm. Para la alimentación uso un conector de panel USB-C. El logotipo e iconos de la botonera van impresos en la misma capa. Y por último reseñar que lleva también un soporte para un extensor TF macho a MicroSD hembra que se fija al mismo con cinta de doble cara y una presilla impresa en 3D.

Para fijar el ESP32 Audio Kit, elLCD, el MCP23017 y la botonera, usé insertos M2 y tornillería para los mismos. También se podría prescindir de estos insertos y usar directamente tornillería para plastico M3x6mm. Para sujetar la tapa posterior use tornillería para plastico M3x12mm.

FOTOS

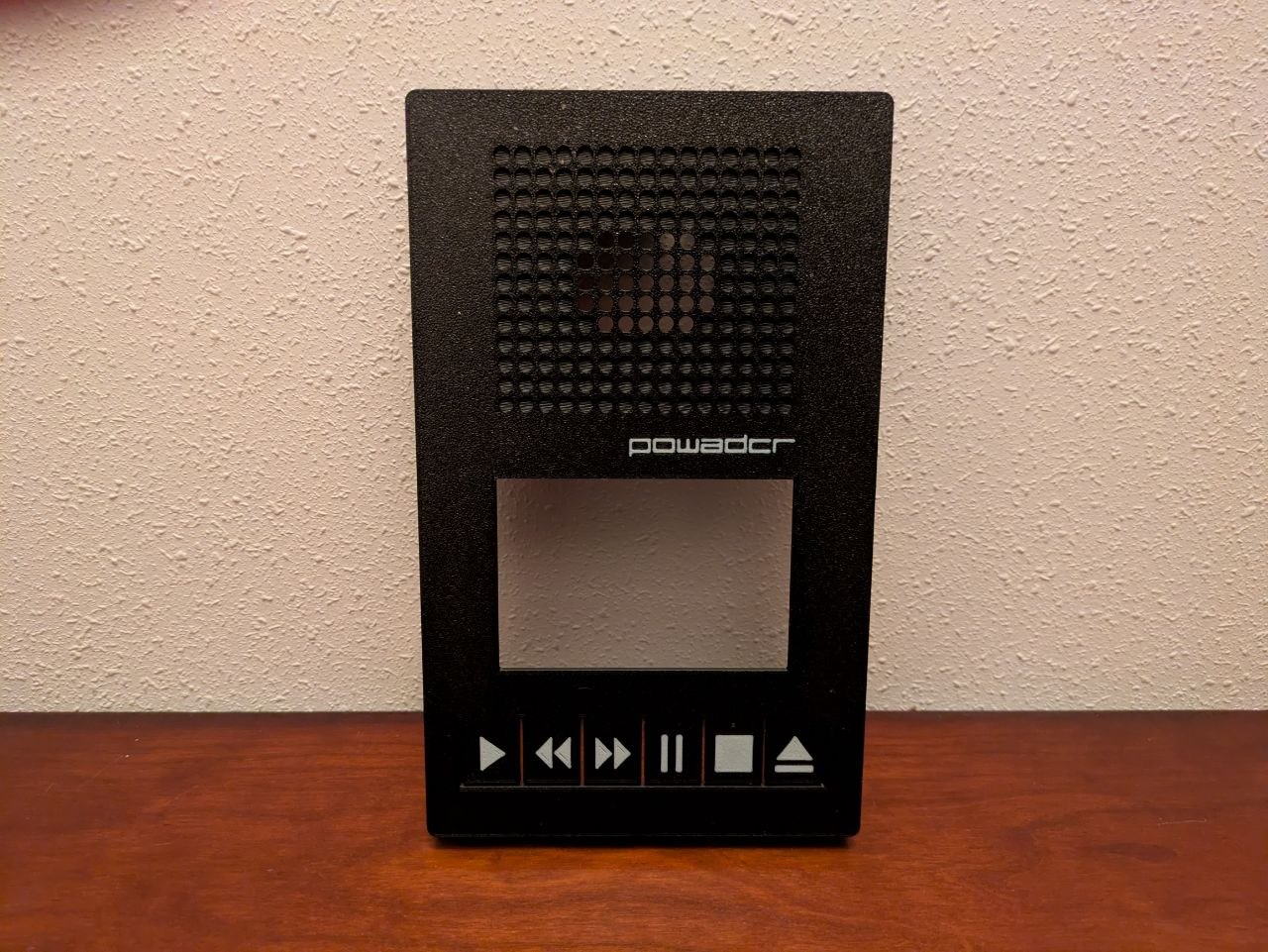

Case - Top

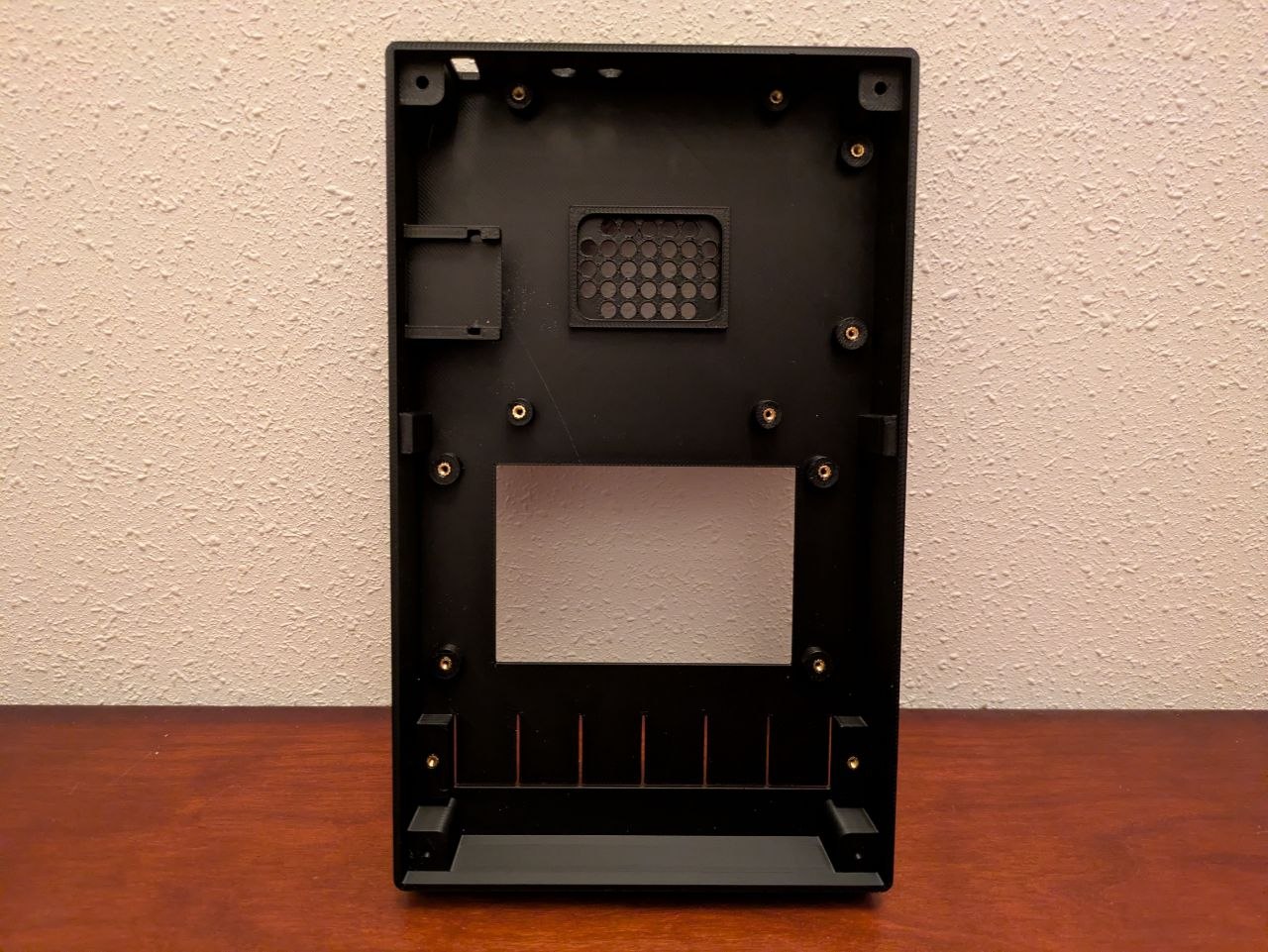

Insertos M2 colocados en su sitio

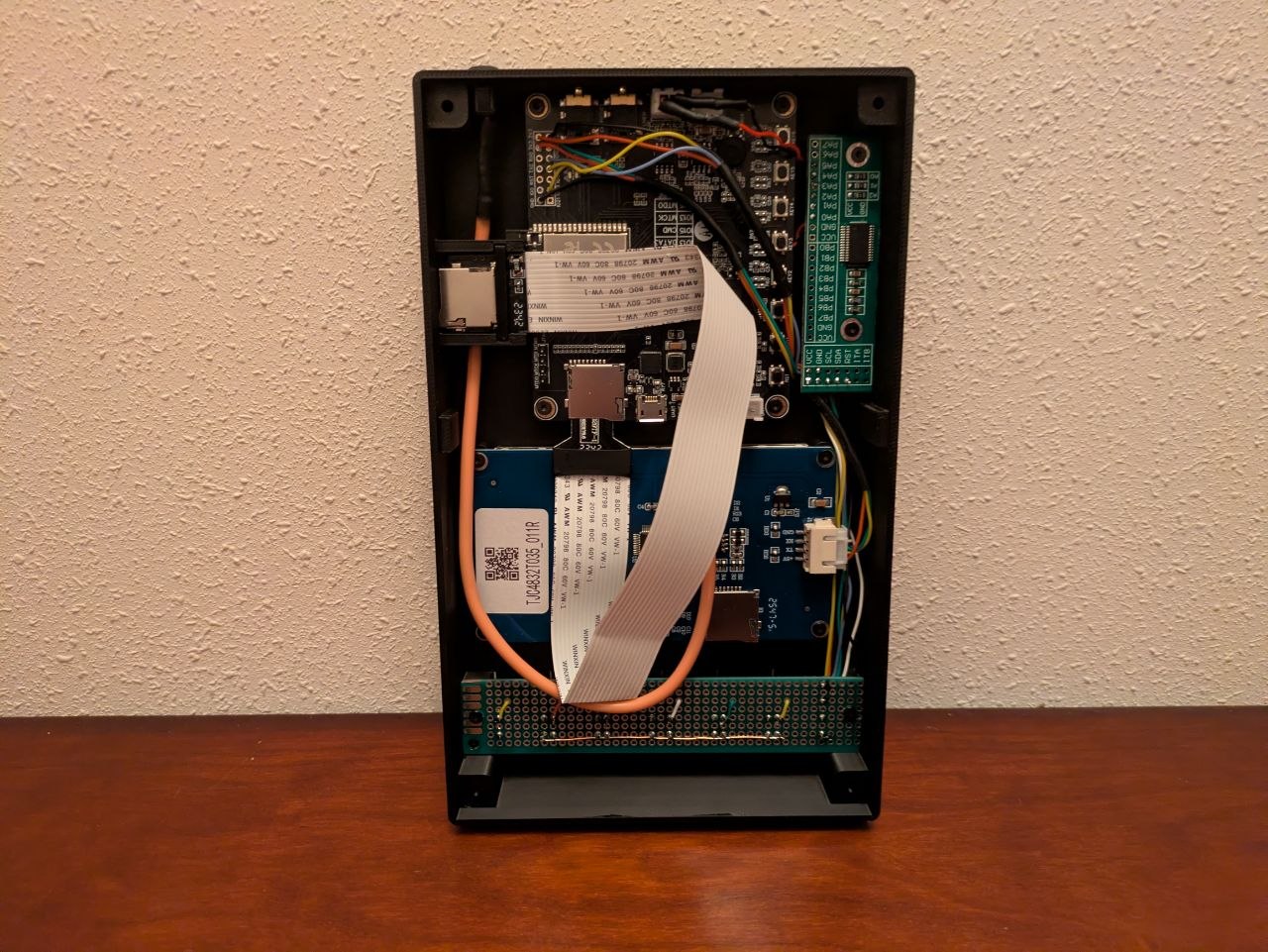

Interior totalmente montado

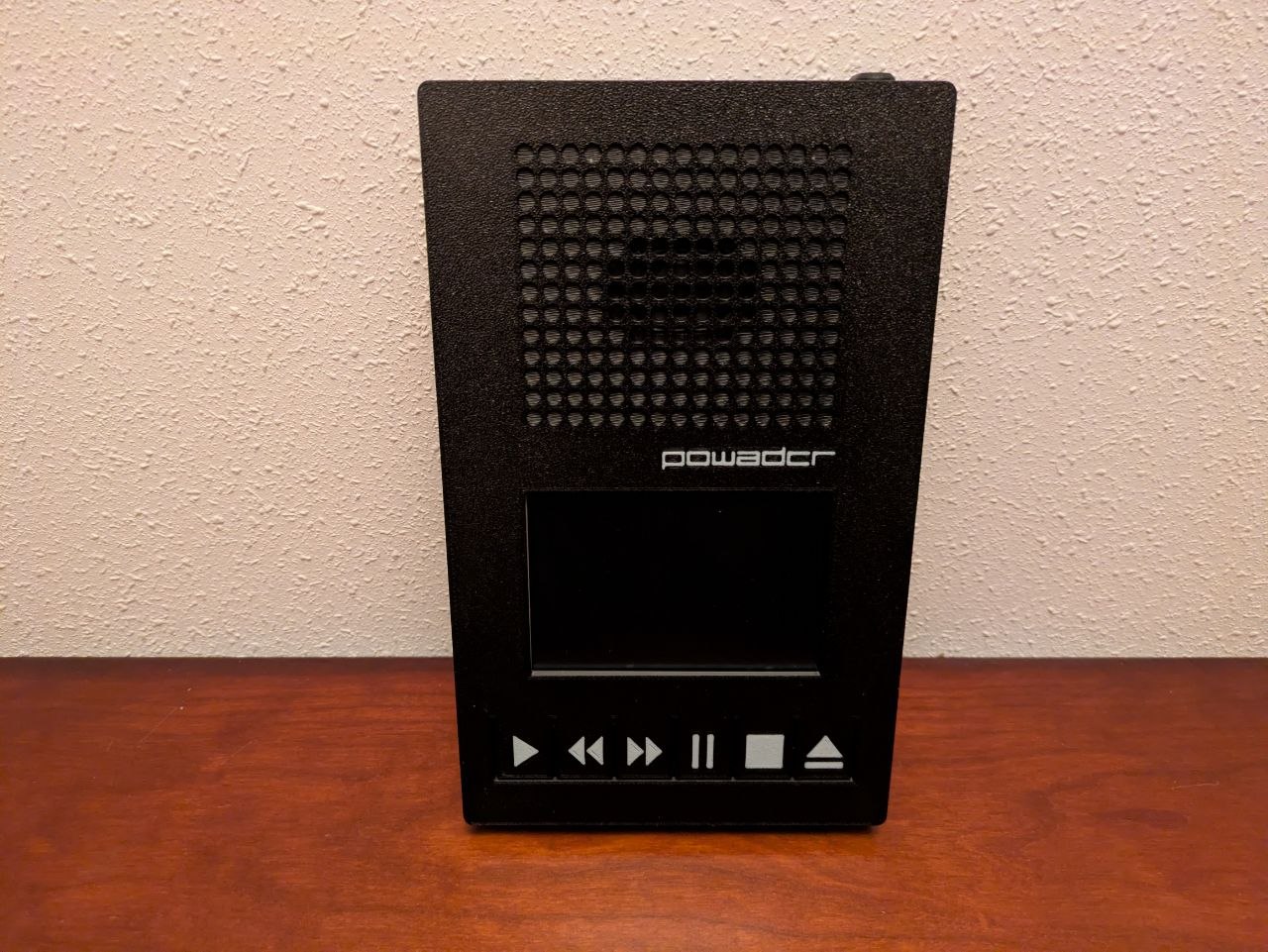

Visión superior

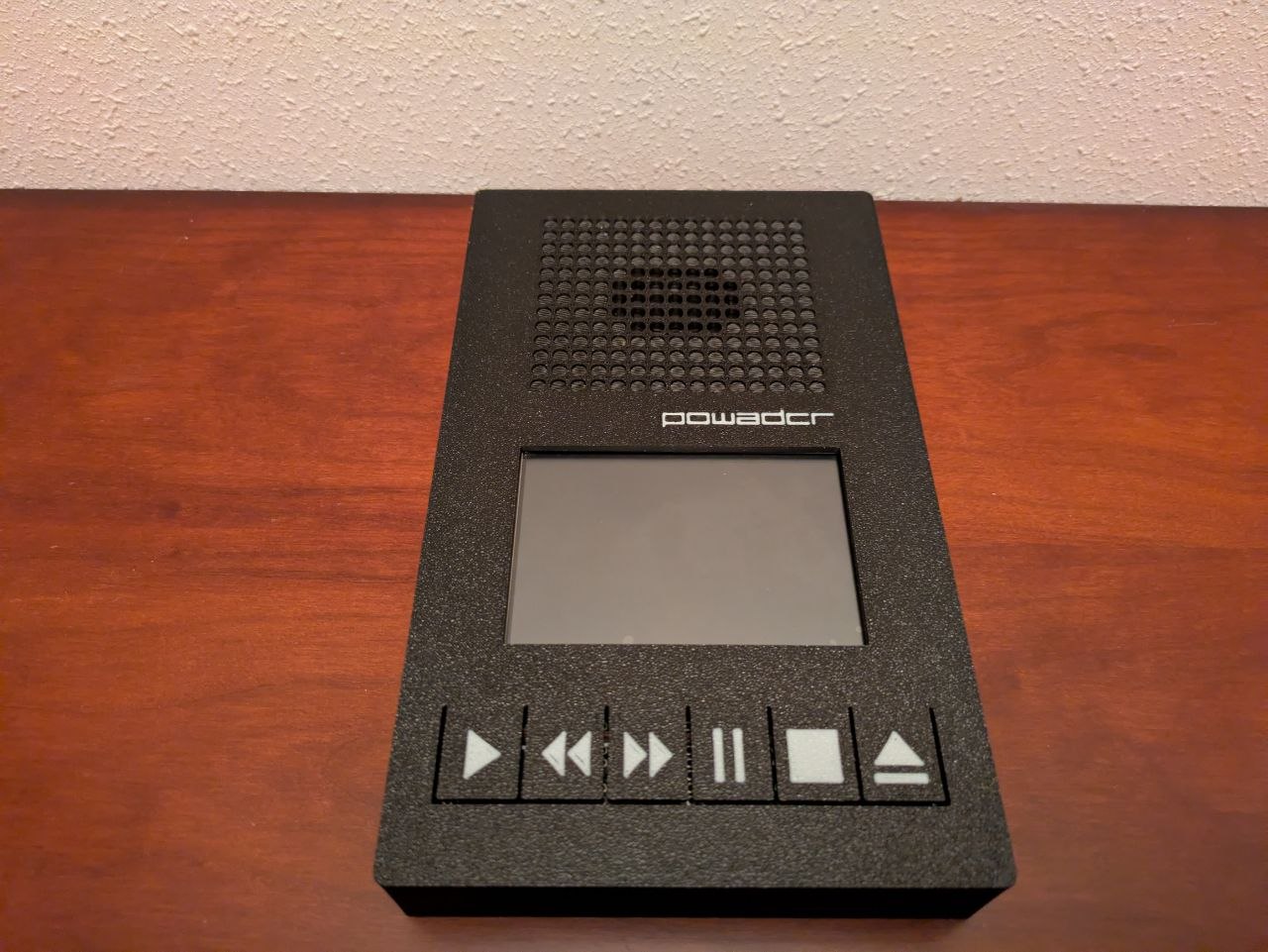

Otra perspectiva

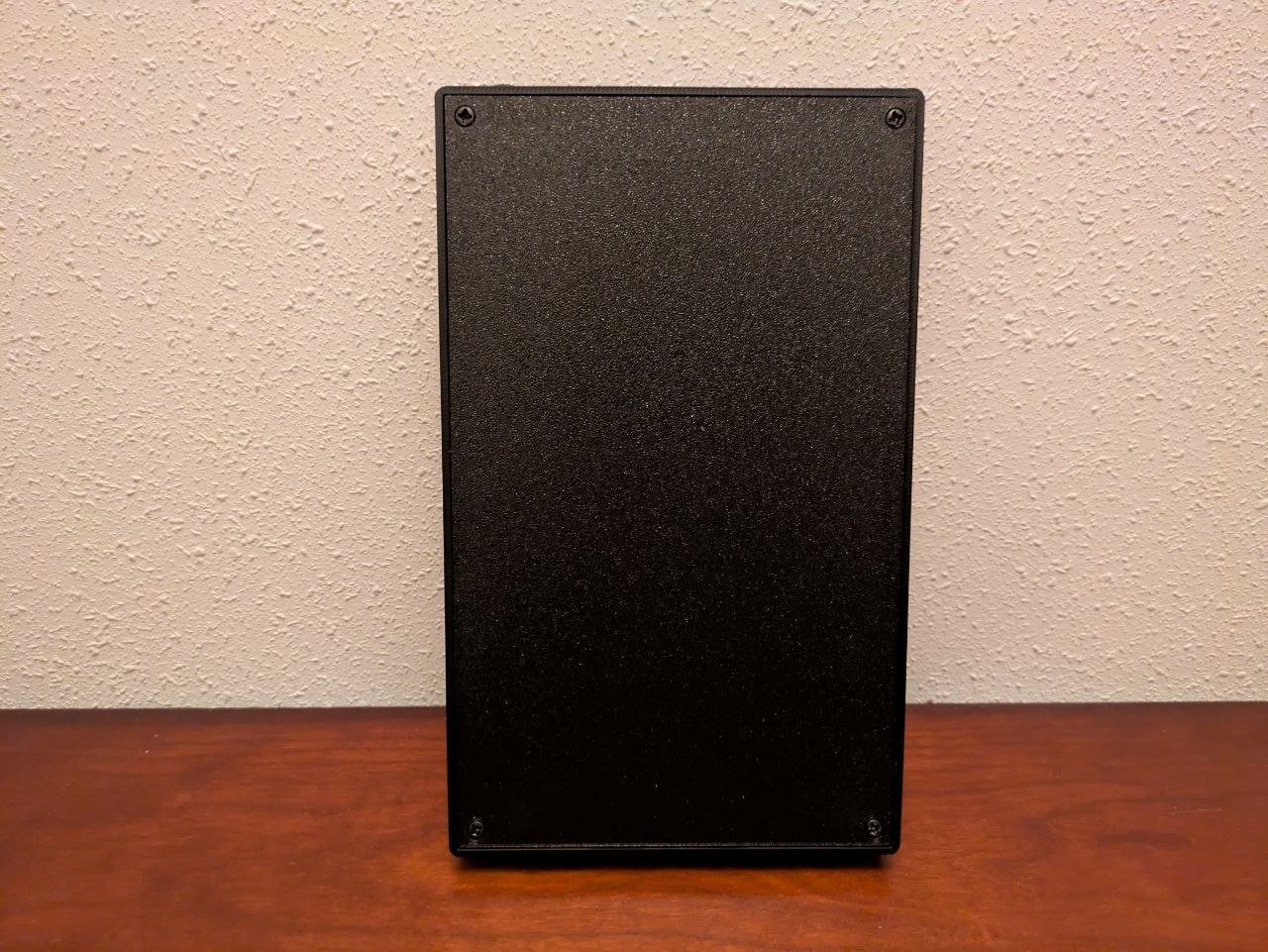

Parte posterior

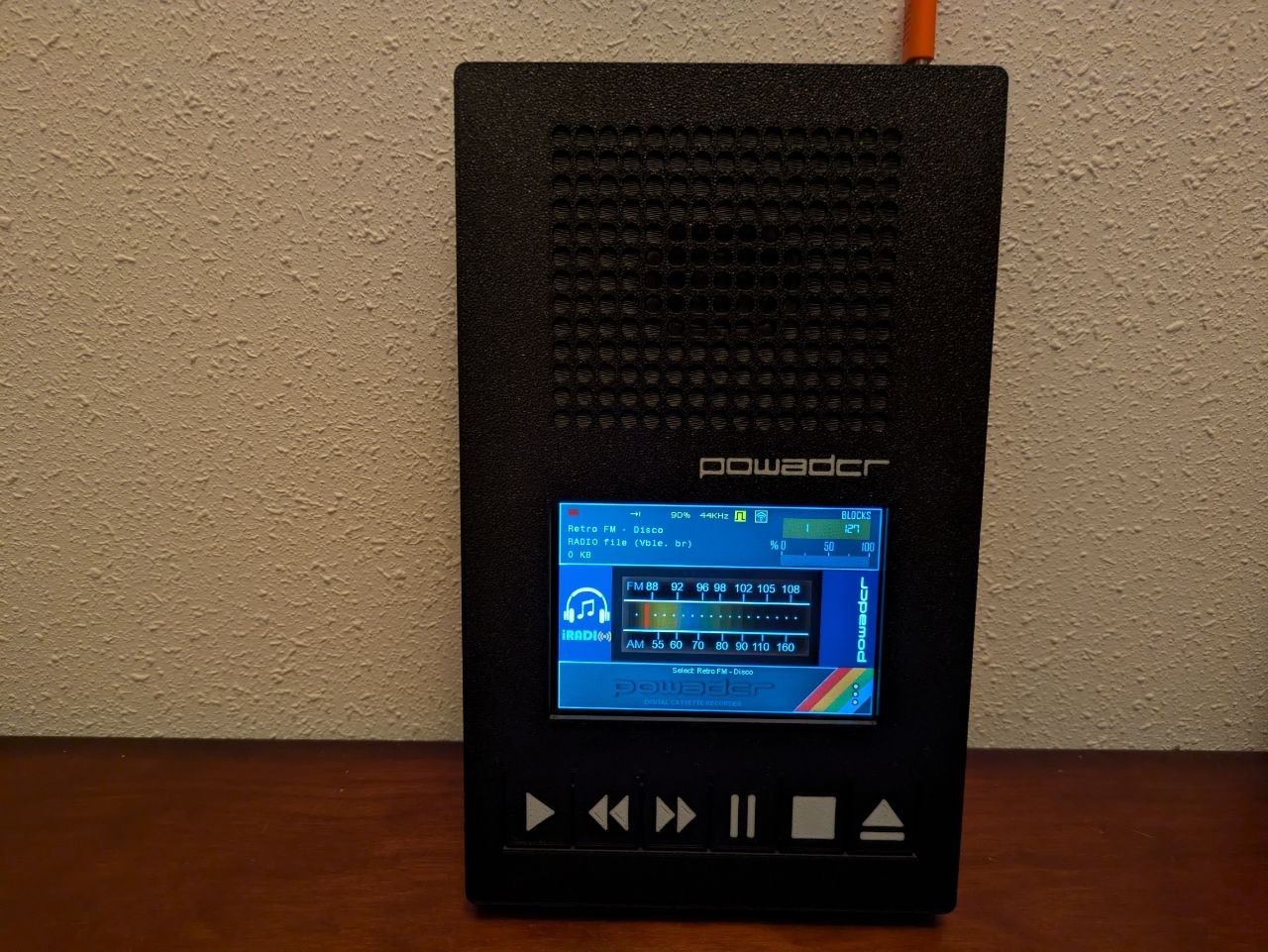

Escuchando la radio

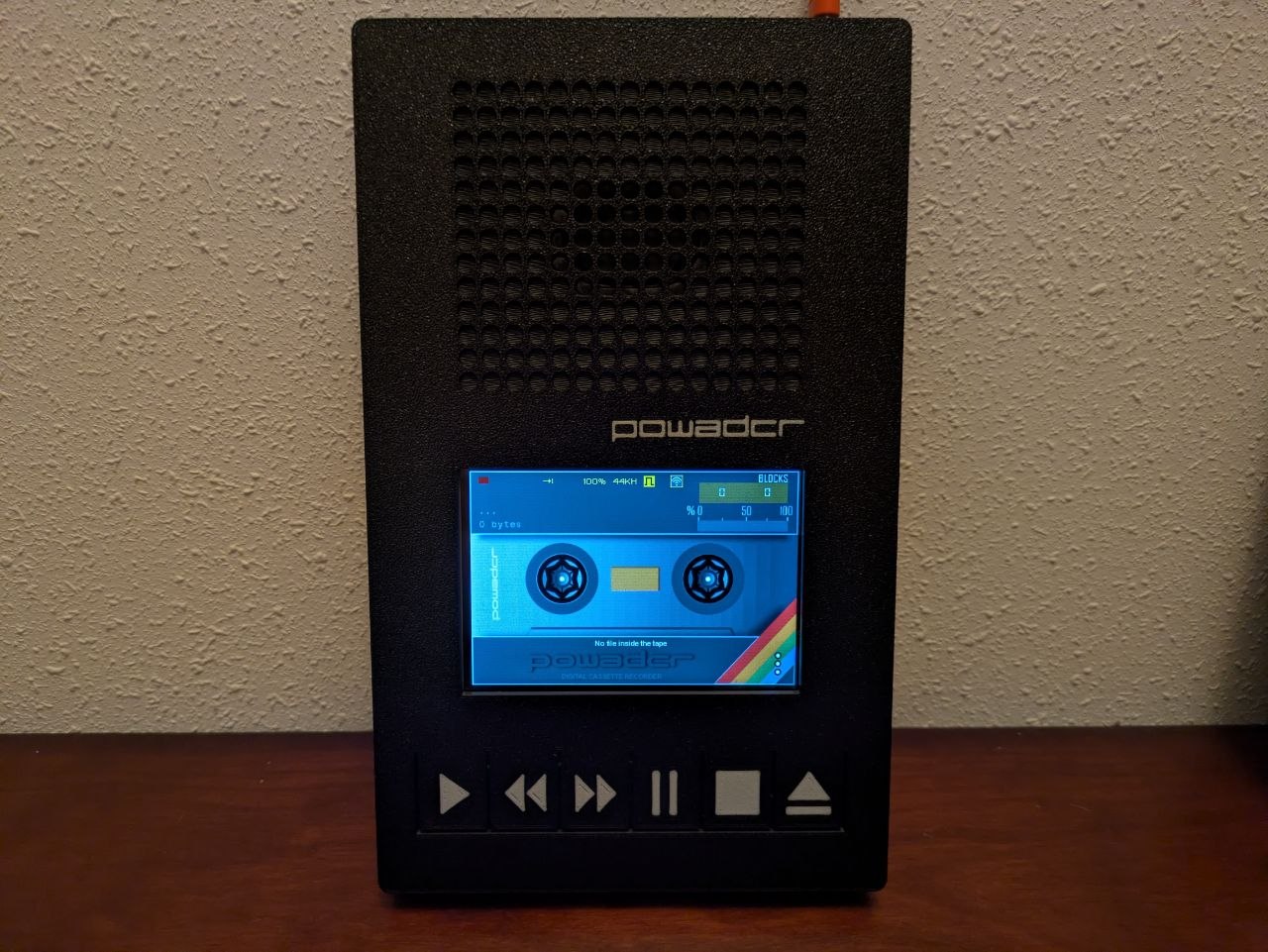

Proyecto concuido. Todo OK!!

Y esto es todo amig@s.😎
