ESPear V3 & ESPear Micro
June 14, 2026
ESPear V3
Tercera versión de mi placa ESPear para usar con la Lilygo TTGo VGA32 y poder disfrutar de la carga de audio externo en el emulador ESPectrum.
Esta placa está basada en el esquema creado por Fastbeta haciendo uso del integrado SMD 4049… además de la conexión para la entrada de audio lleva conexión para el reset.
BOM
| Audio In (pin 34) | Reset (pin 39) |
|---|---|
| U1: CD4049UBPW | R4: 10k |
| C1: 0.1u | |
| R1: 4.7k | |
| R2: 100k | |
| R3: 100k |
Los componentes pasivos utilizados son SMD 0805.
FOTOS

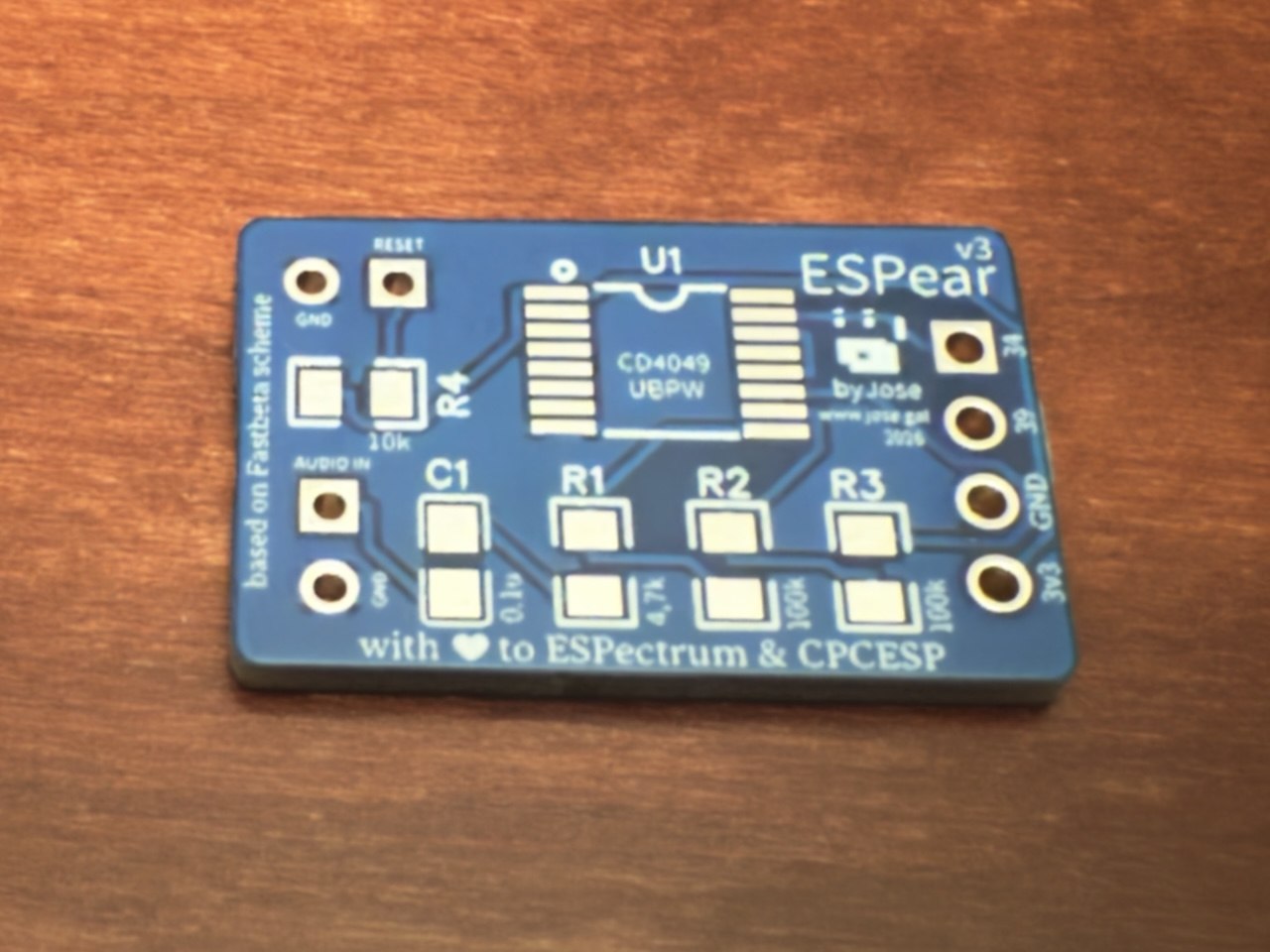

PCB

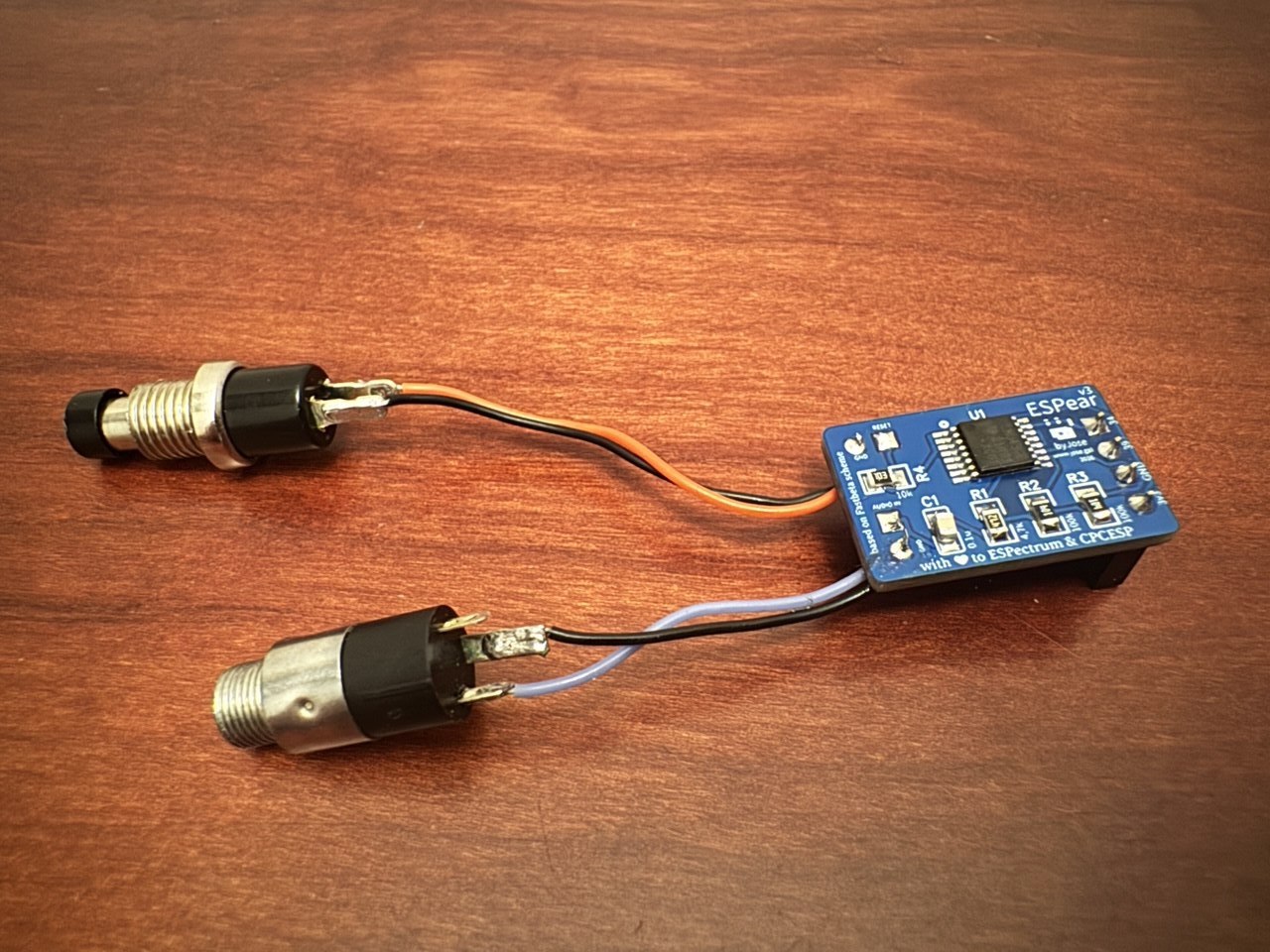

Componentes soldados

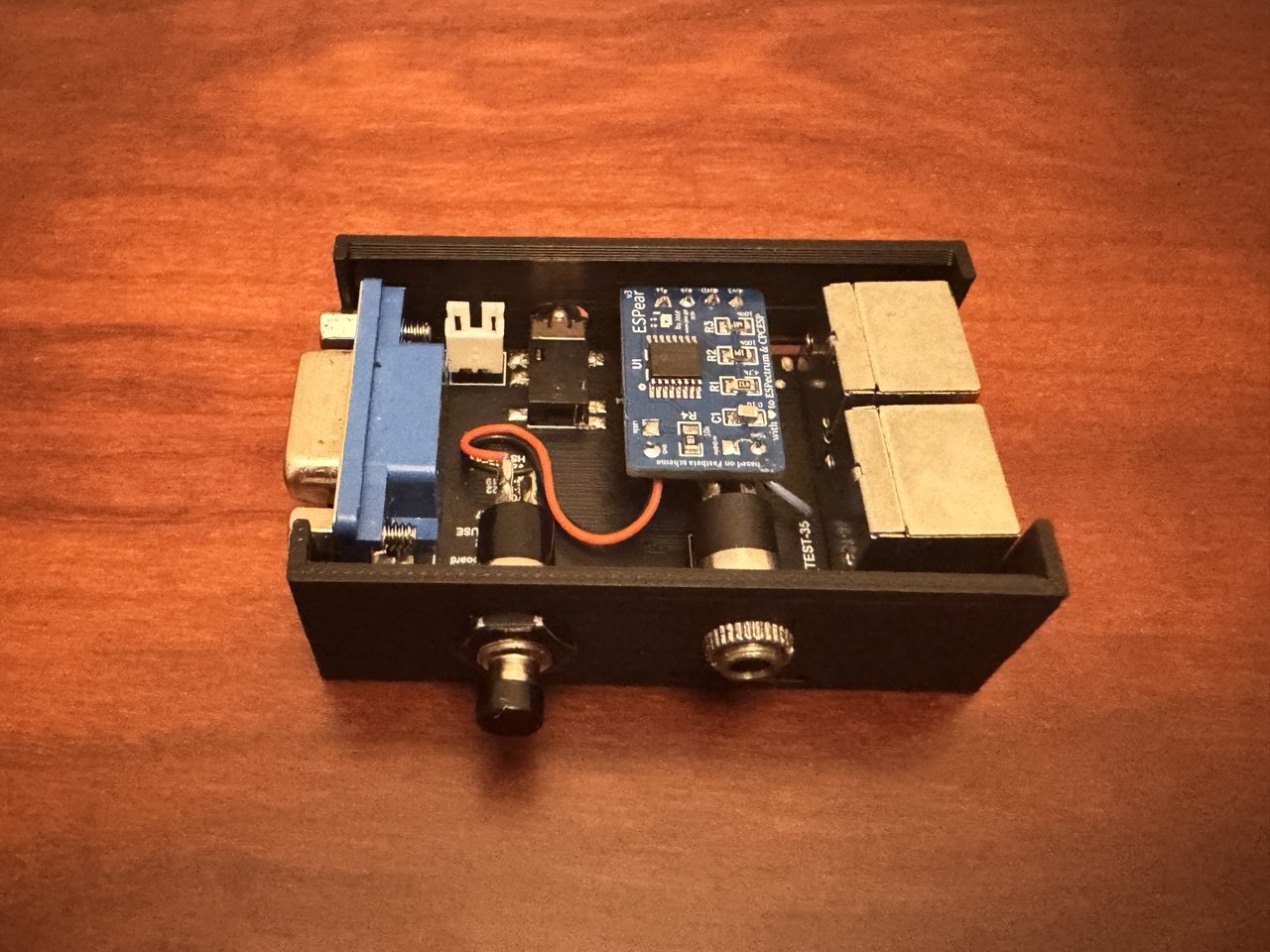

Placa montada en su sitio. Todo OK!!

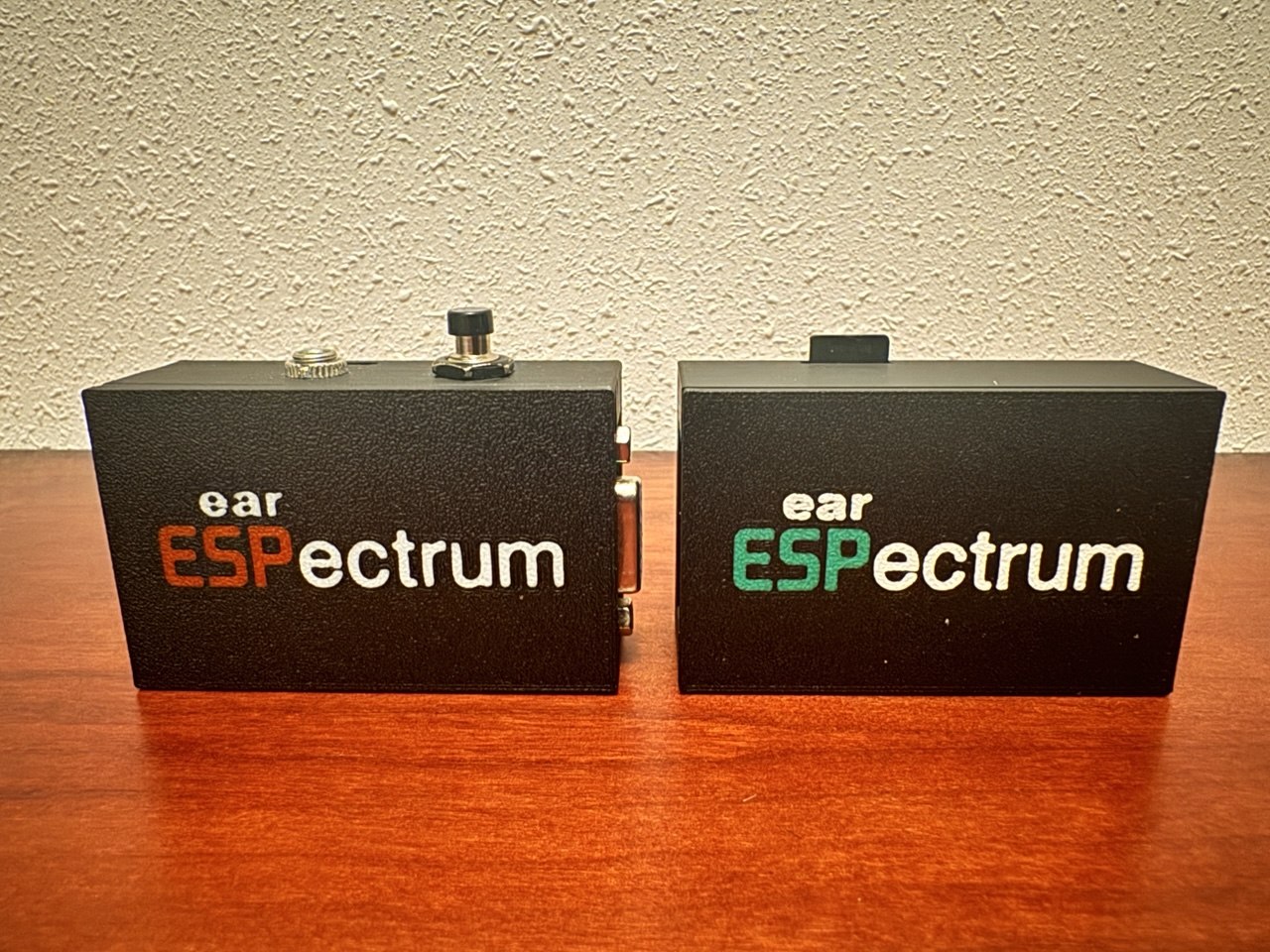

Pasión por ESPectrum!!
ESPear Micro
Esta PCB la he diseñado inspirándome en la placa LilyPut, creada por FVEyes. La he adaptado utilizando el integrado SMD 4049.
Me ha parecido un proyecto muy original, ya que aprovecha el jack de audio de la LilyGO TTGO VGA32 (estándar OMTP) como entrada de audio mediante la conexión del micrófono, por lo que no es necesario instalar un segundo jack.
Estándar OMTP:
- Punta (Tip): Audio Izquierdo (Left)
- Anillo 1 (Ring 1): Audio Derecho (Right)
- Anillo 2 (Ring 2): Micrófono (Microphone)
- Base (Sleeve): Tierra (Ground)

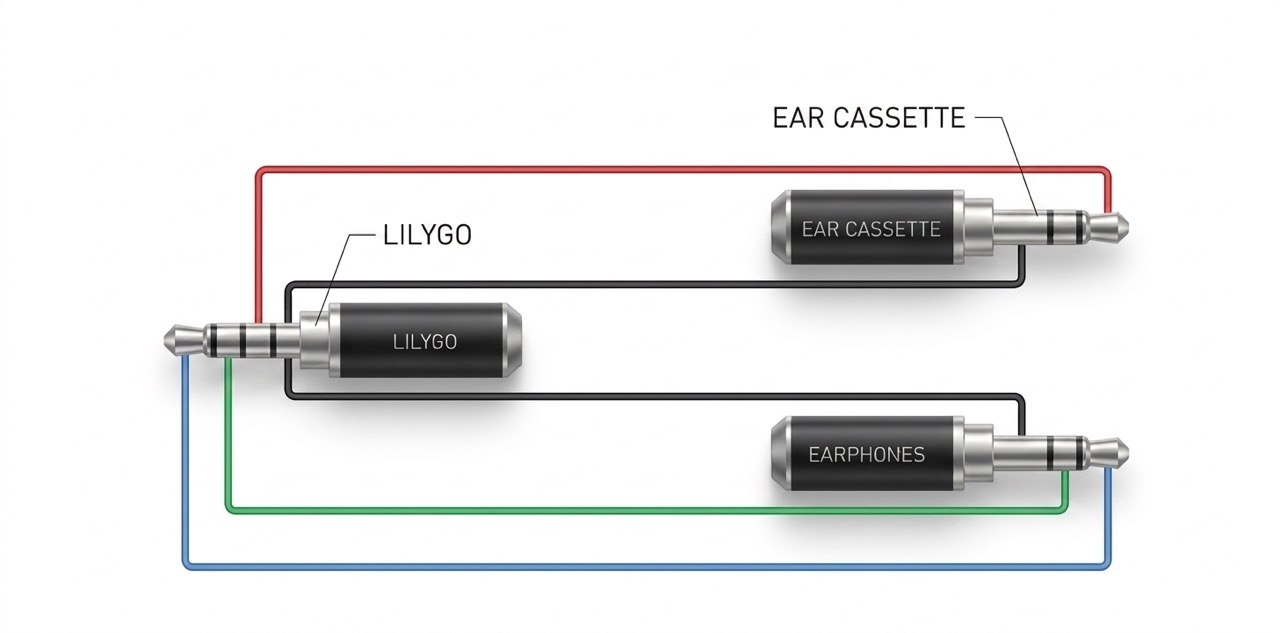

Para su uso me he fabricado un cable basado en el siguiente esquema:
BOM
| Audio In (pin 34) |
|---|
| U1: CD4049UBPW |
| C1: 0.1u |
| R1: 4.7k |
| R2: 100k |
| R3: 100k |
Los componentes pasivos utilizados son SMD 0603.

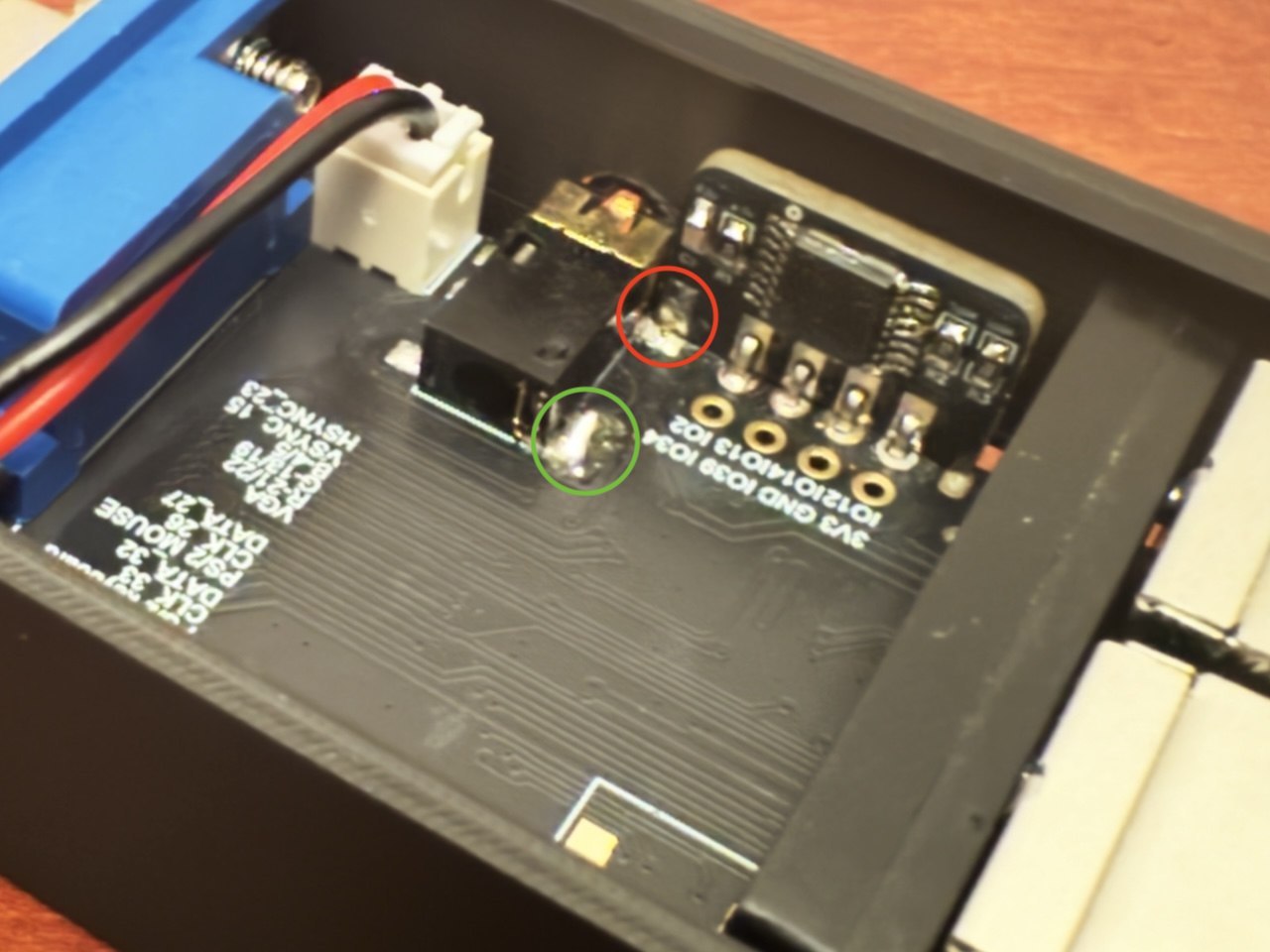

El pad mas externo de la pcb debe ser soldado al pad superior derecho del conector jack smd como se puede ver en esta imagen (circulo rojo) …
Extra: Yo he conectado un speaker al conector de la Lilygo y para que funcione cuando el jack esta ocupado he hecho un puente entre el pad más inferior de lado derecho del conector smd (entrada de audio) y el pad inmediatamente superior (retorno) como se puede ver en la imagen (circulo verde).
MÁS FOTOS

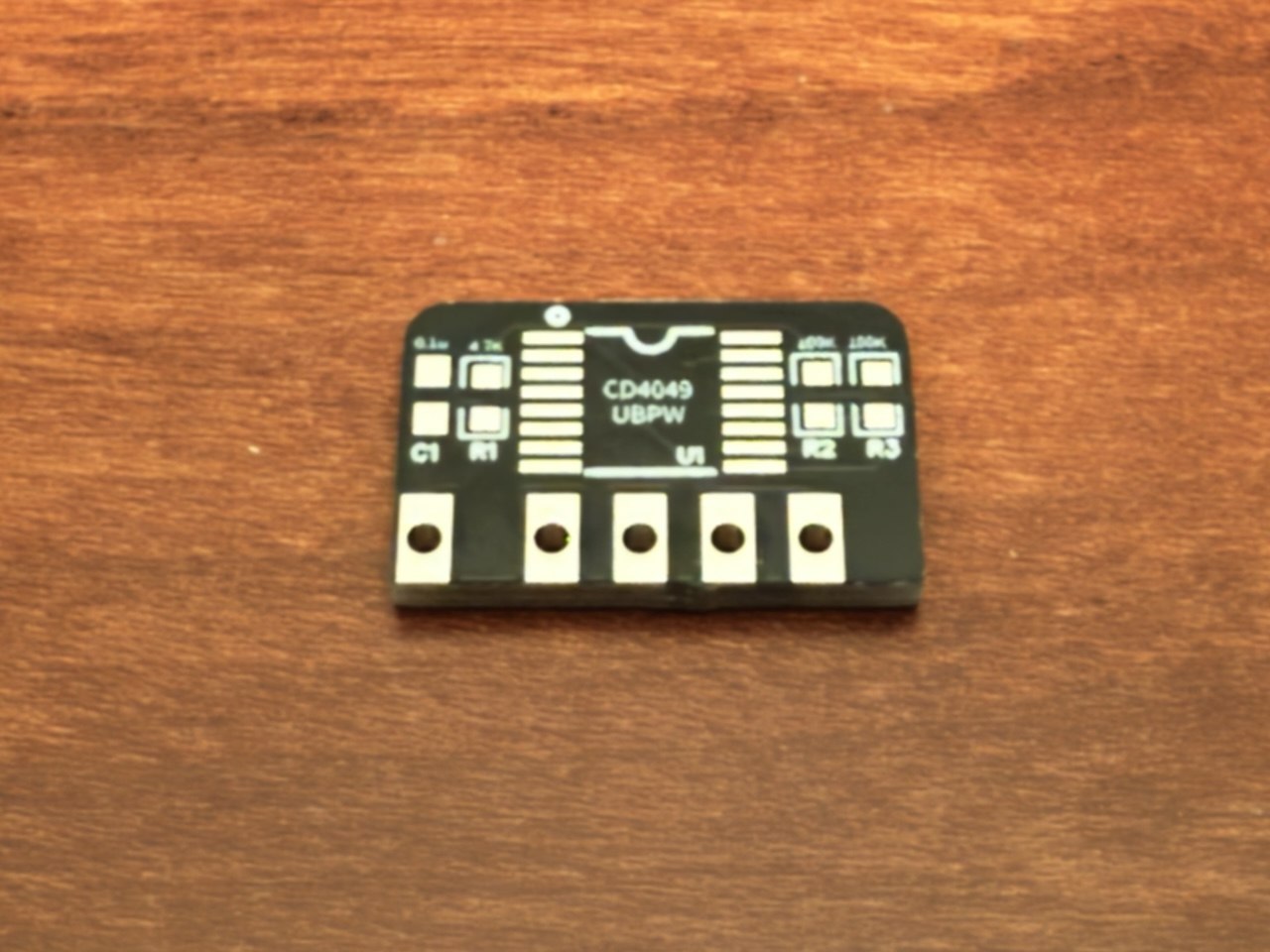

PCB

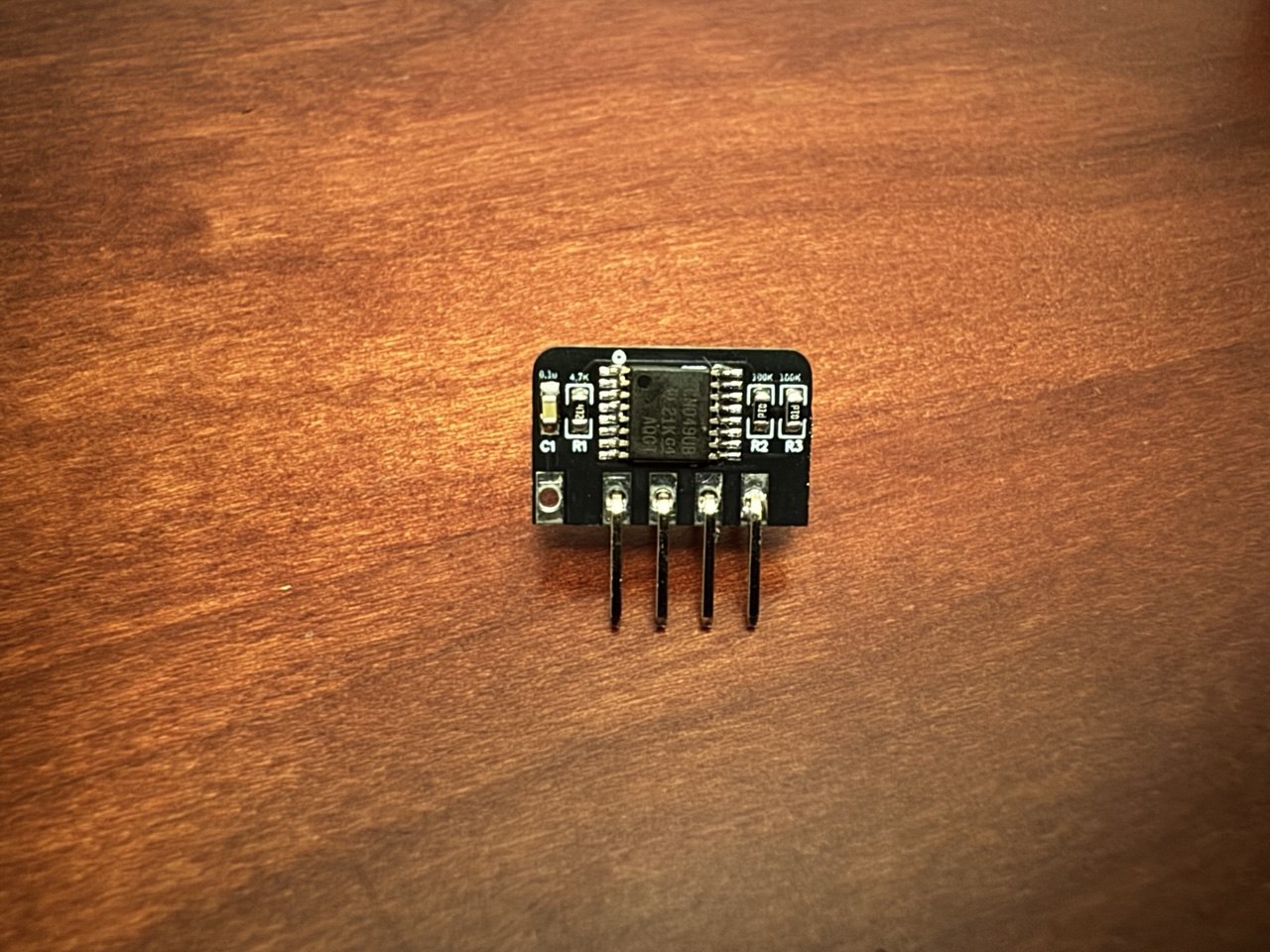

Componentes soldados

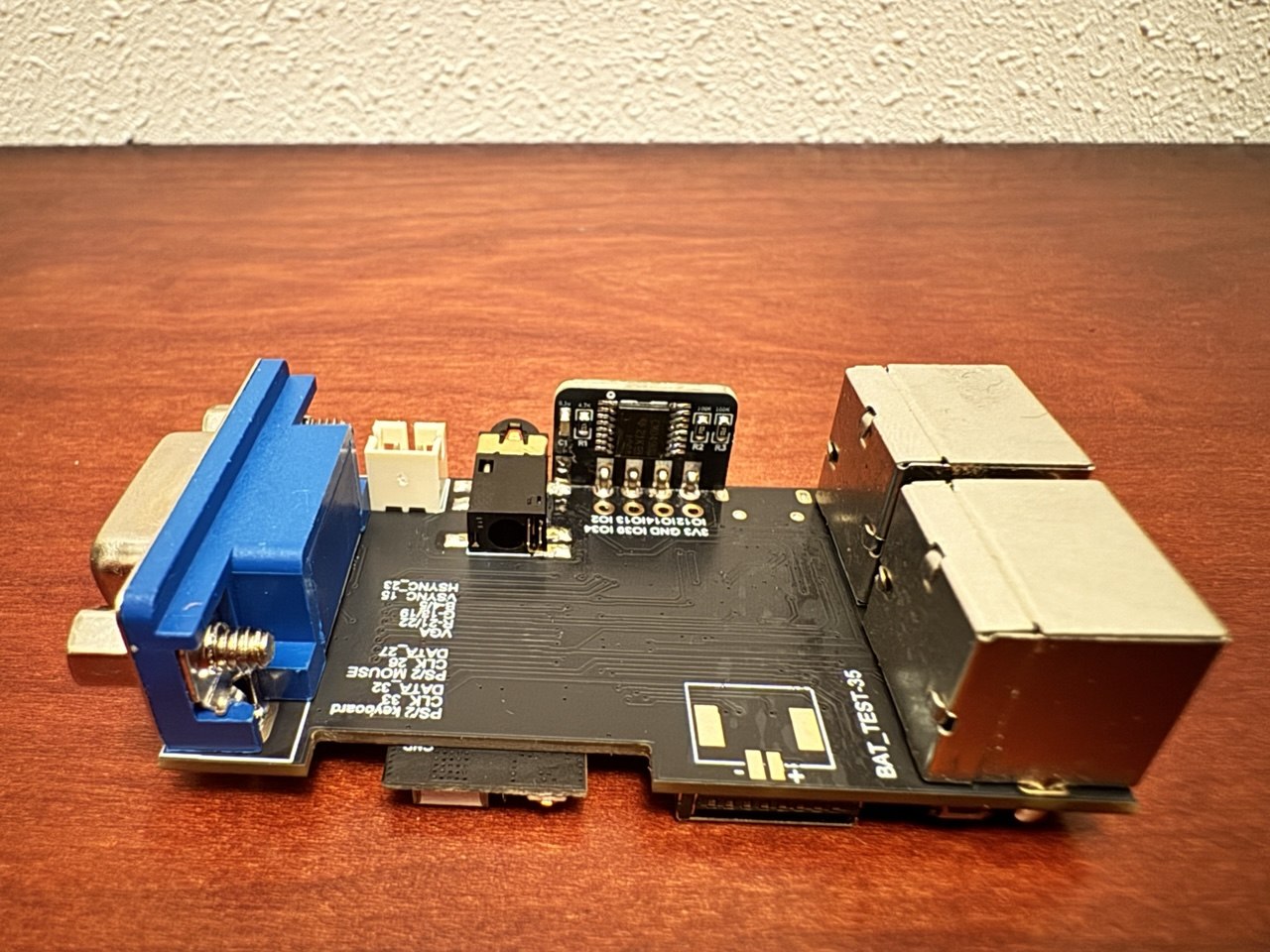

Placa soldada en la Lilygo

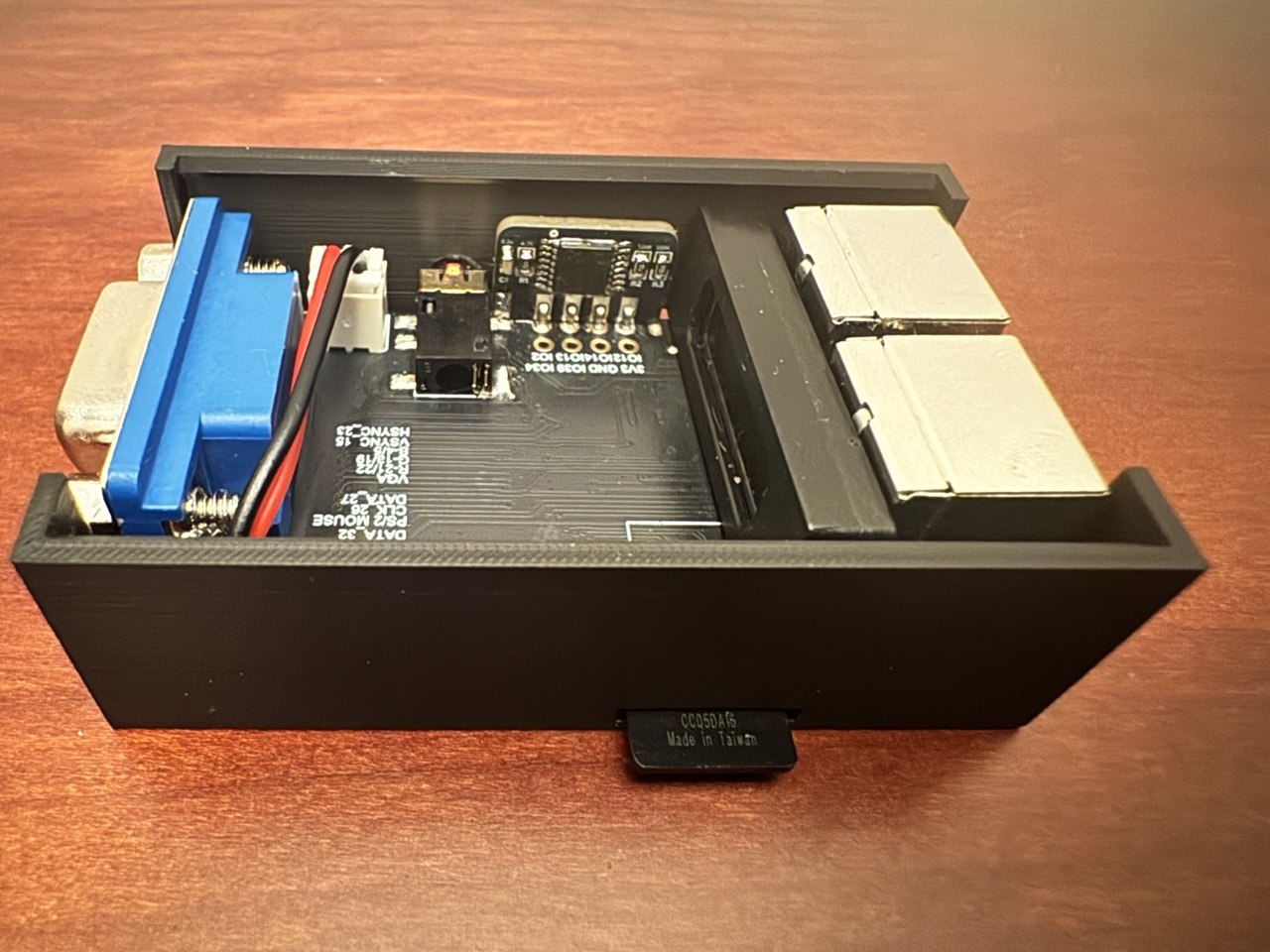

Finalizado. Todo OK!!
Y esto es todo amig@s.
VIDEO
