PicoNES Controller

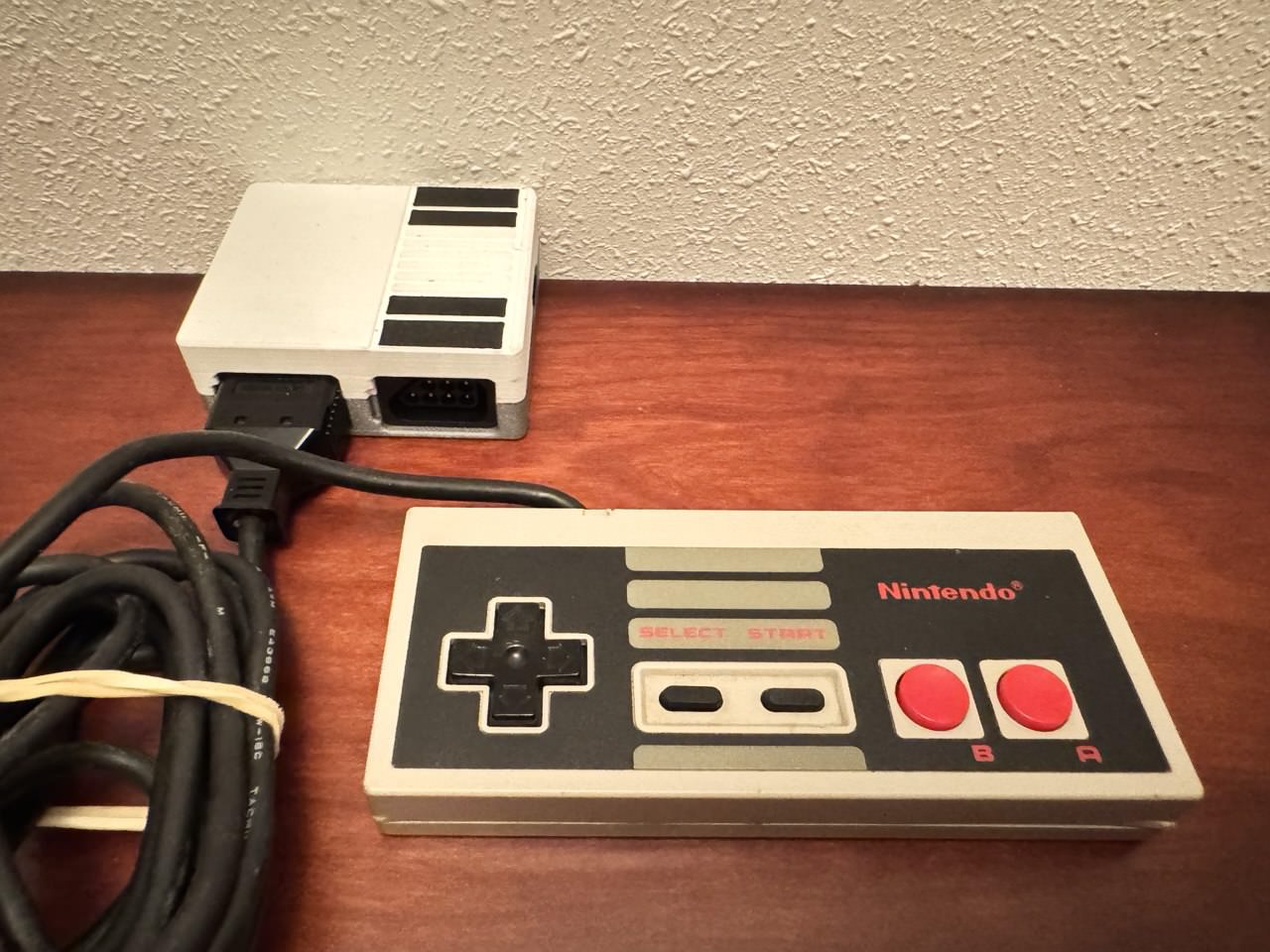

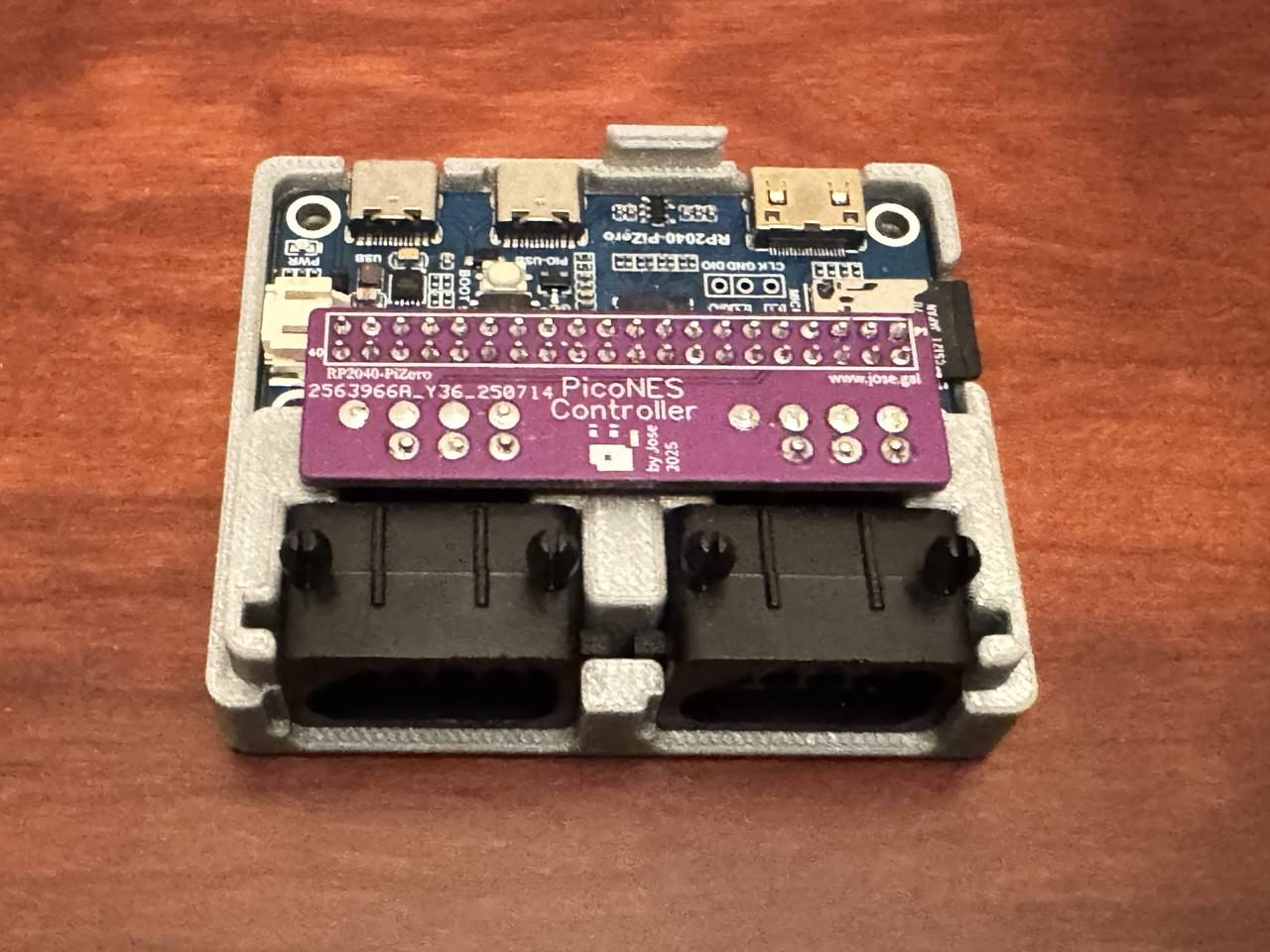

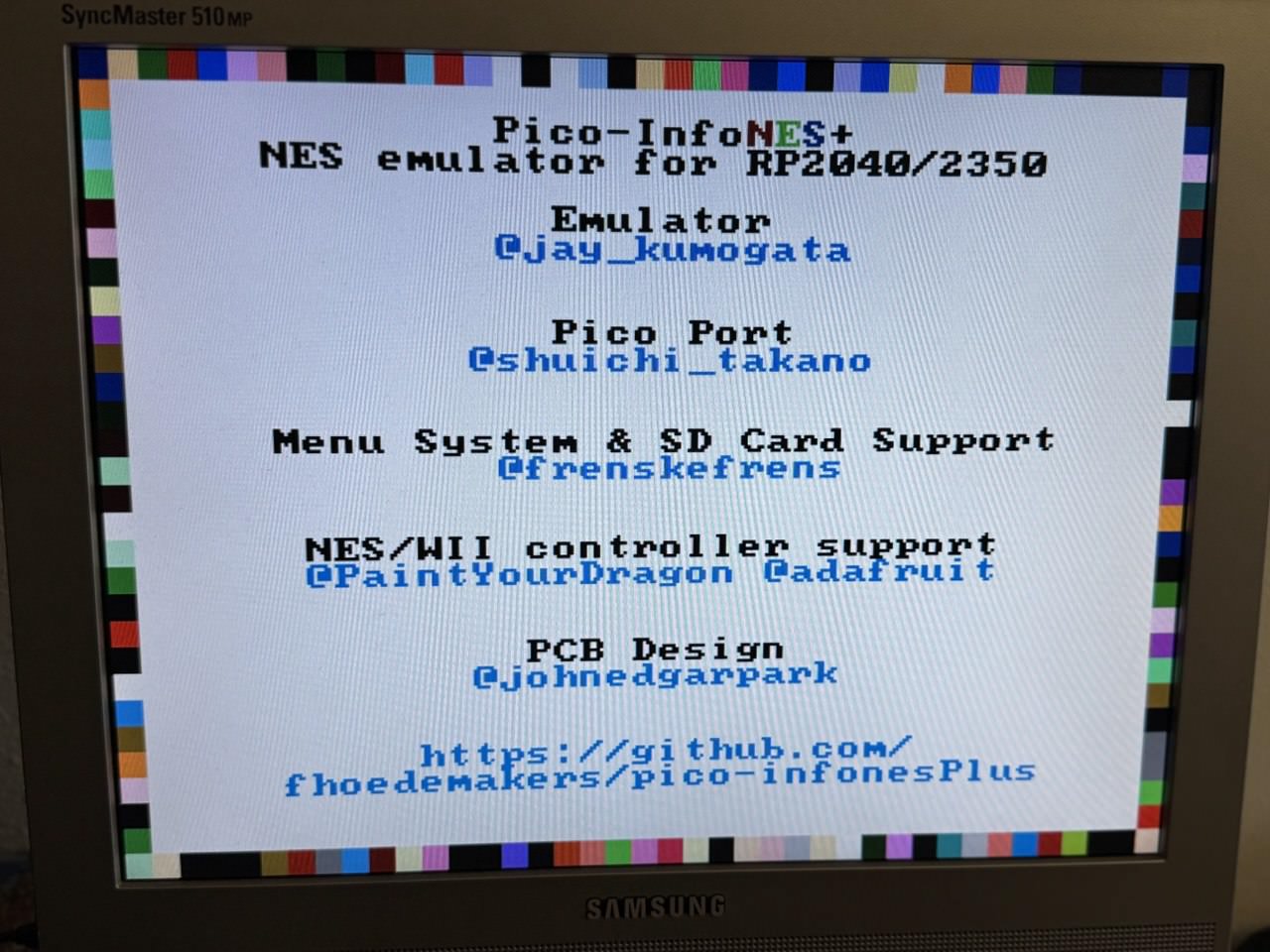

He diseñado una PCB para facilitarme la vida con este proyecto que consta de dos partes. Una es el emulador Pico-InfonesPlus 1 que en mi caso corre en una placa Waveshare RP2040-PiZero, con dos puertos controladores NES 2 y la otra es la carcasa impresa en 3d diseñada por Gavin Knight (DynaMight1124) 3.

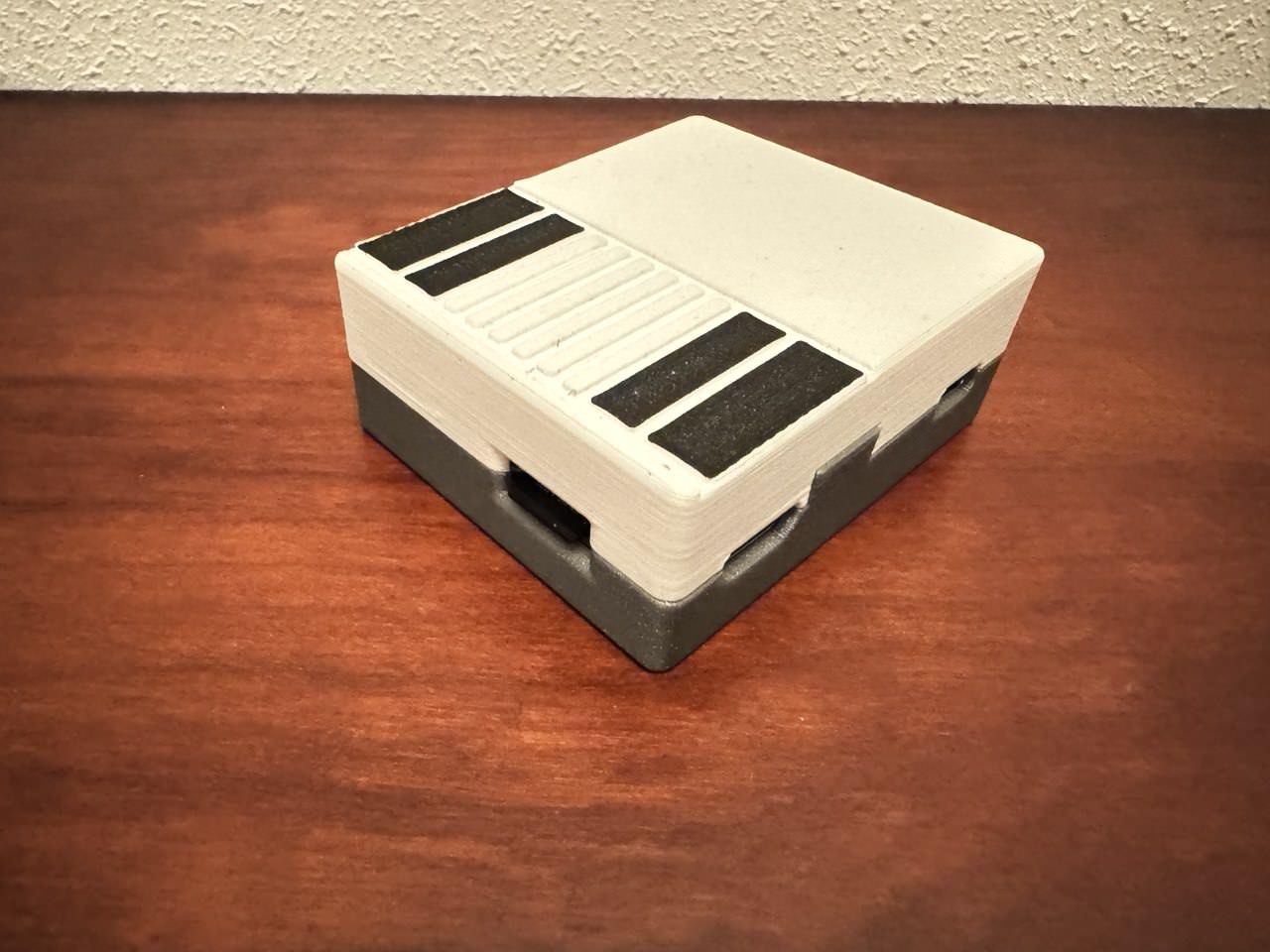

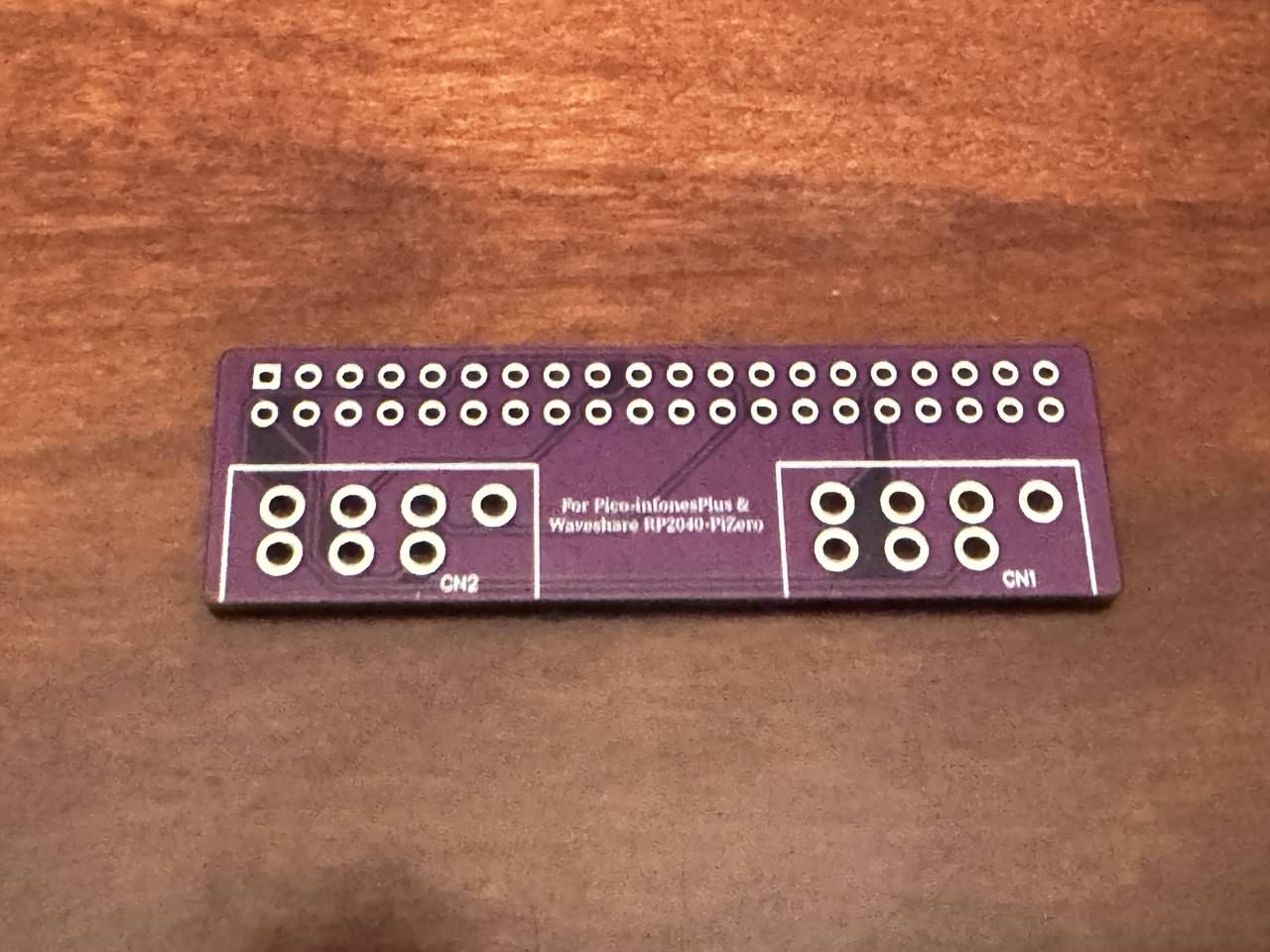

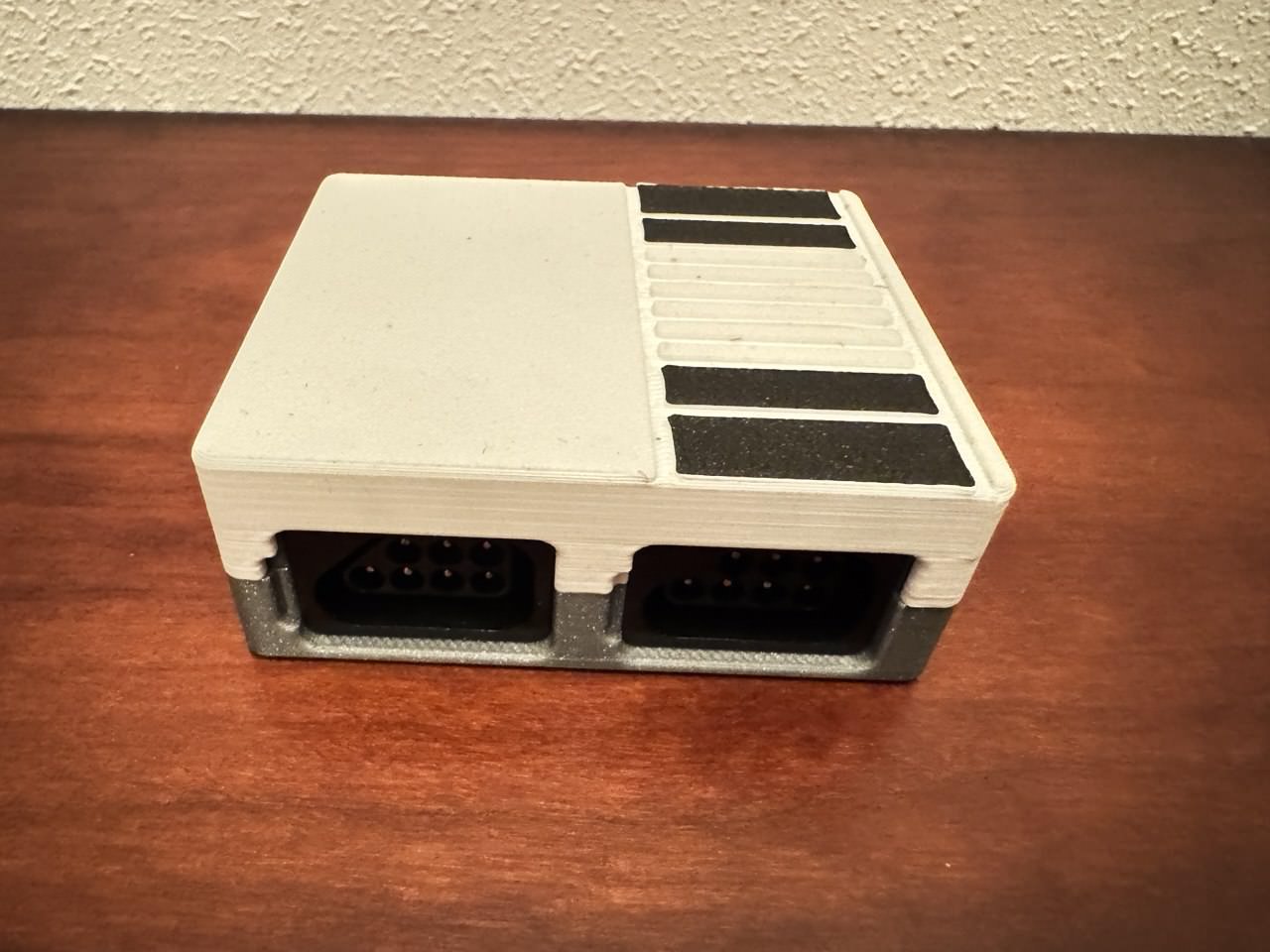

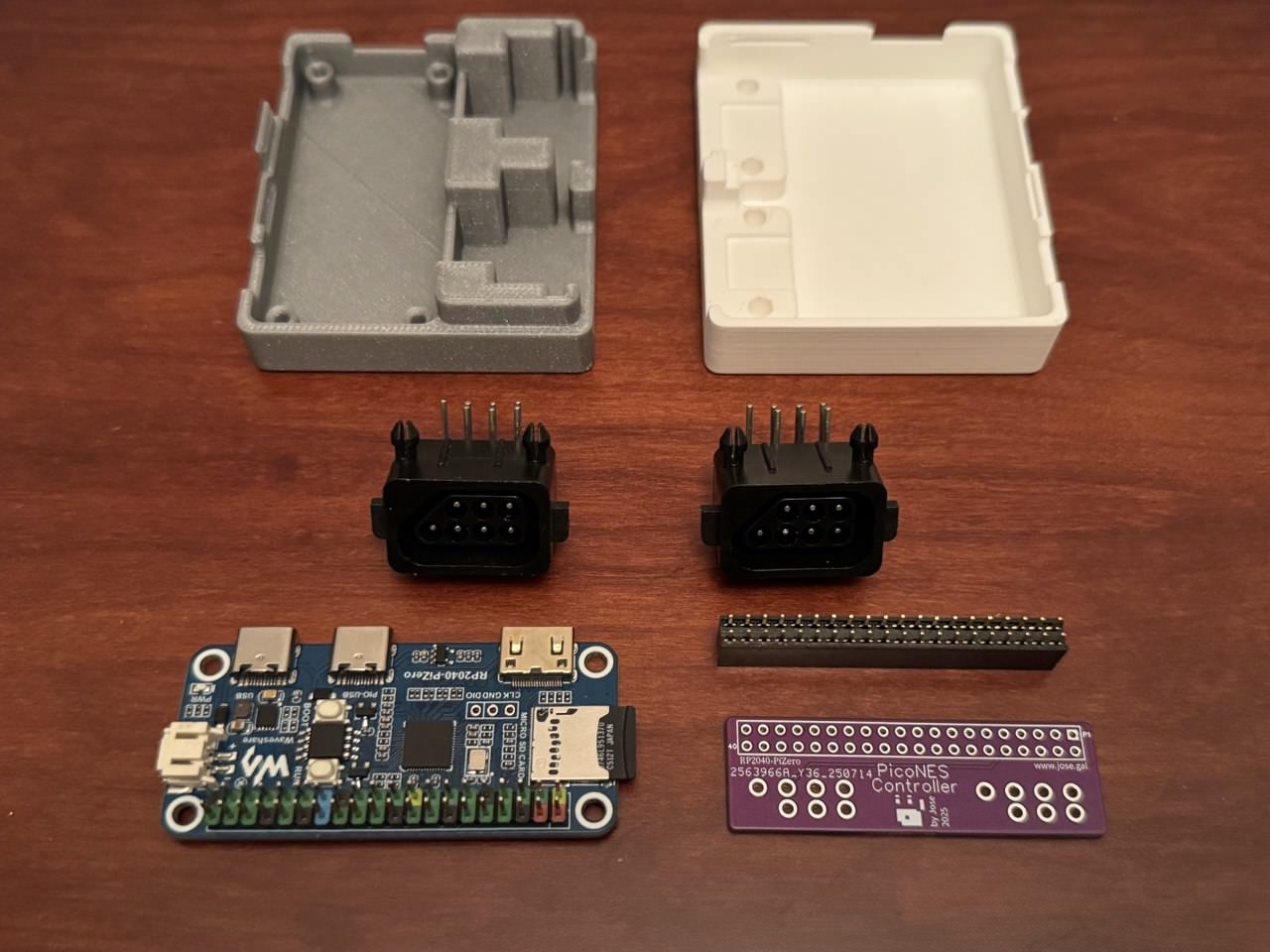

Hice esta PCB para evitar usar cables en la conexiones y darle un aspecto más minimalista… Comparto el archivo Gerber 4 por si es de interés para alguien. Como consejo indicar que es mejor colocar todos los componentes primero en la carcasa y cuando esté la pcb debidamente posicionada, con su header hembra de 2x20 y encajados los pines de los puertos controladores, soldarla en esa posición ya que todo encaja muy ajustado…
Y esto es todo por hoy.
