PCB para Pico Micro Mac

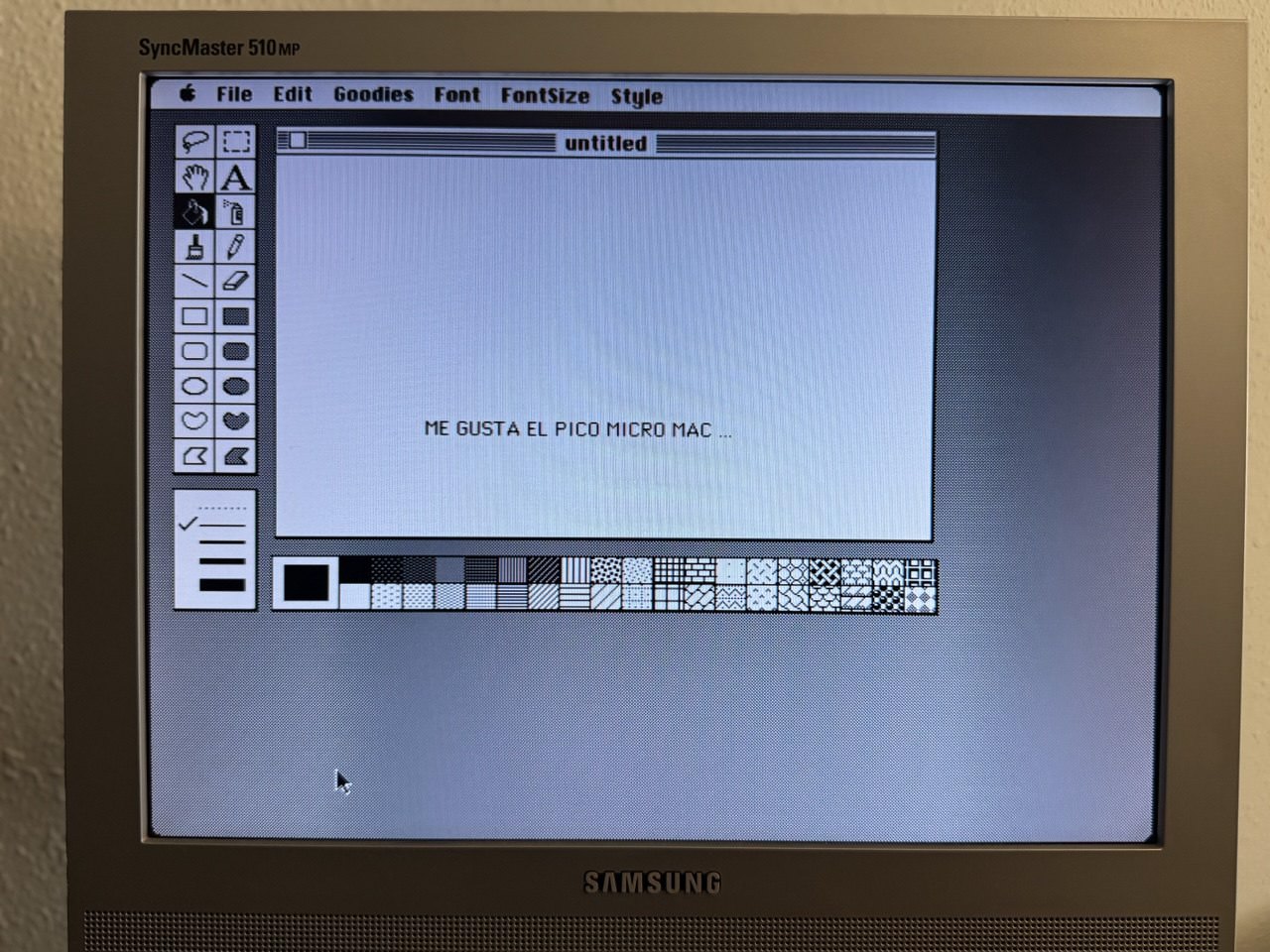

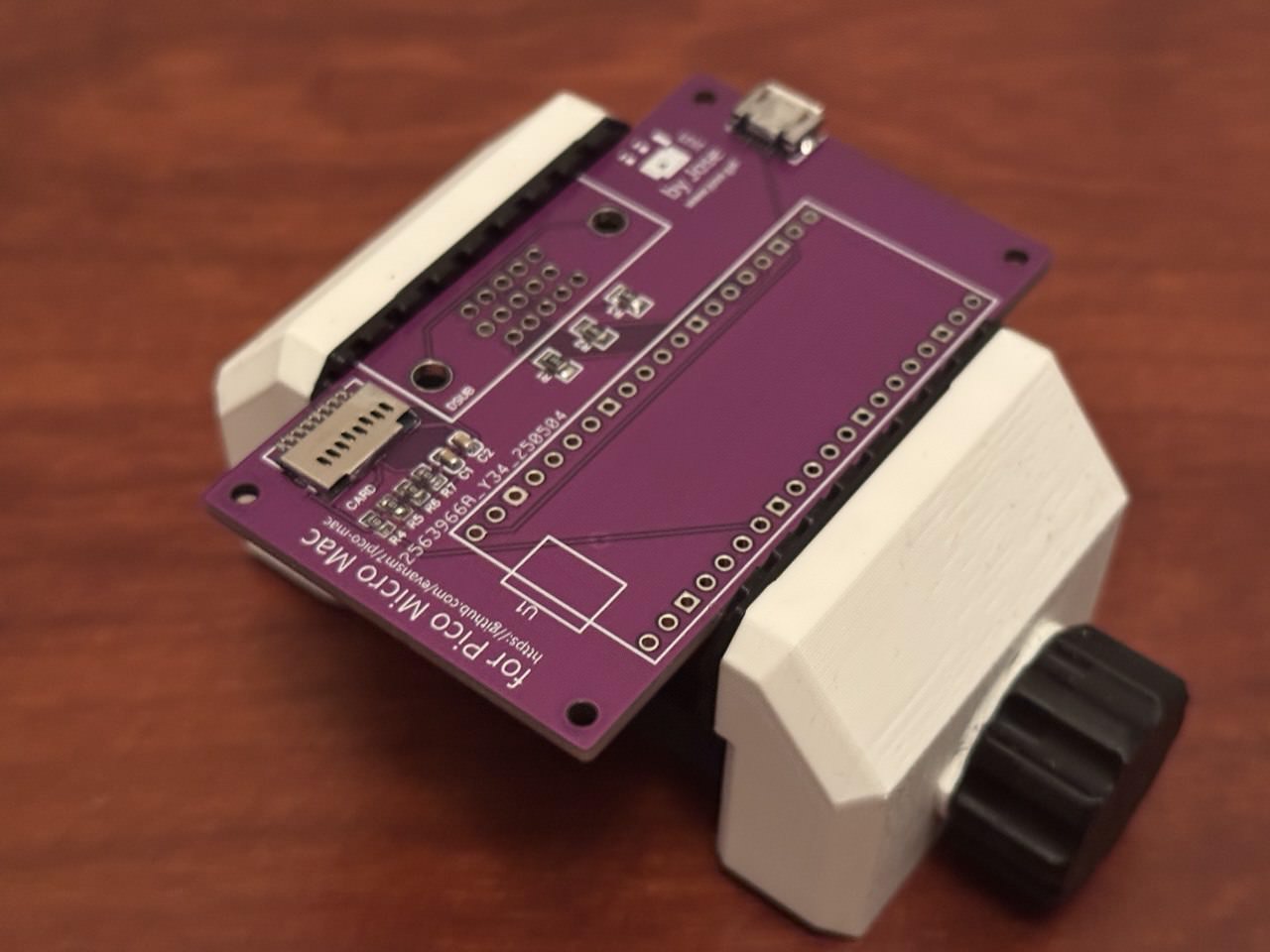

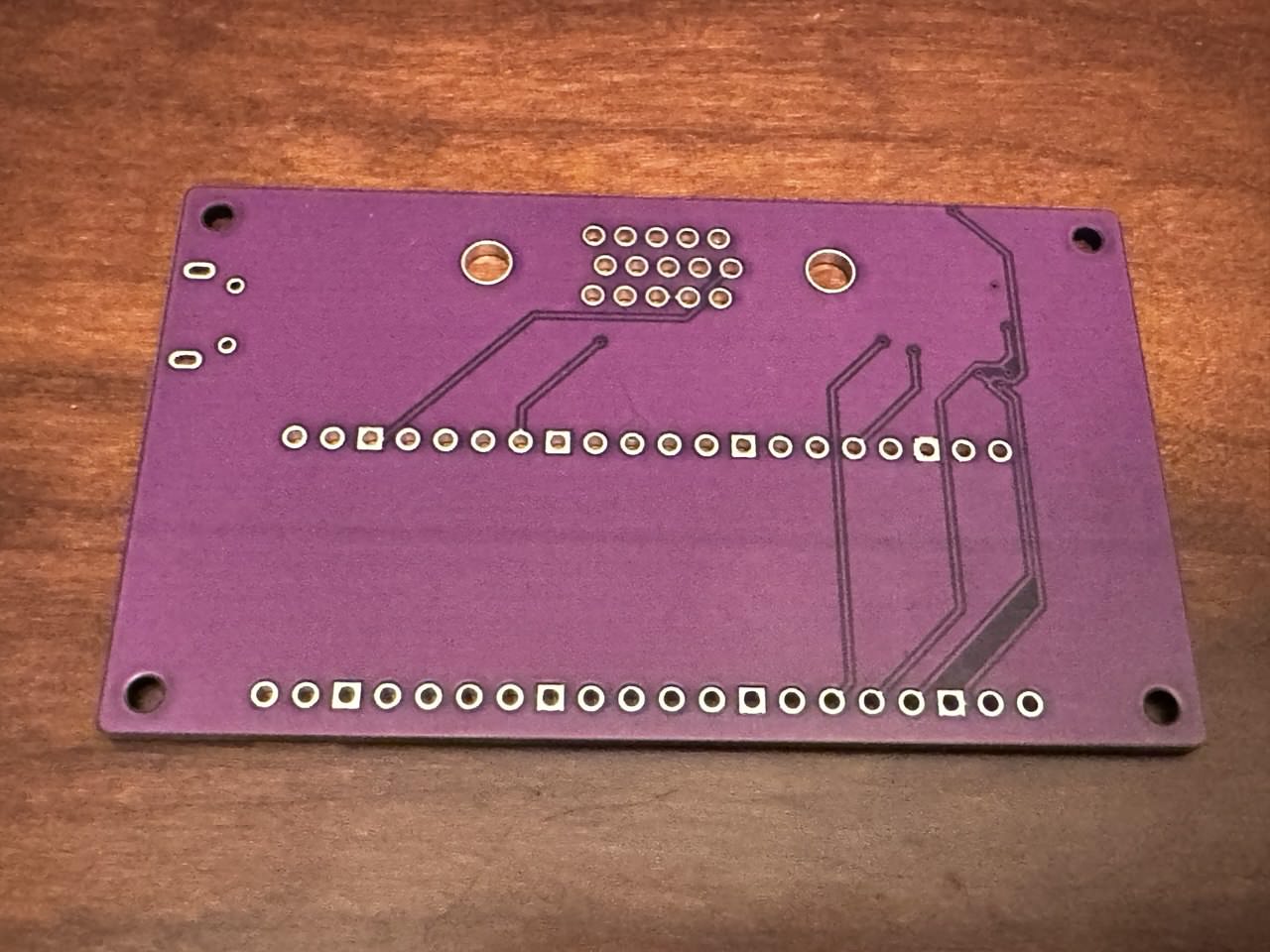

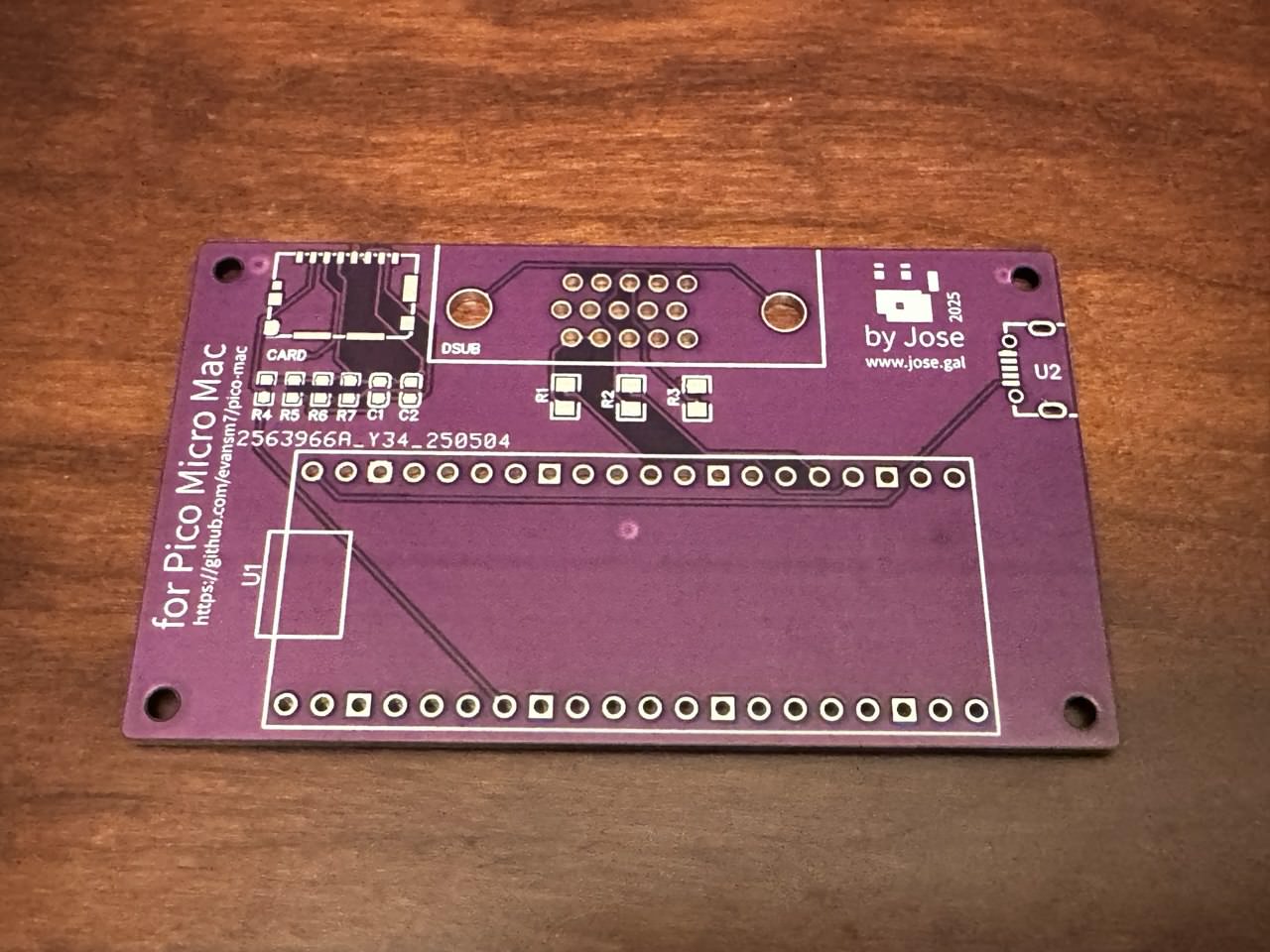

Hace un tiempo probé el proyecto creado por evansm7, el Pico Micro Mac 1 que integra el emulador umac Mac 128K en un microcontrolador Raspberry Pi Pico. Y lo probé con un montaje en una protoboard y me encantó por lo que me decidí a crear mi propia PCB 2 que ahora comparto con todo aquel que pueda estar interasado en ello 😎 …
CONSTRUCCIÓN DEL HARDWARE

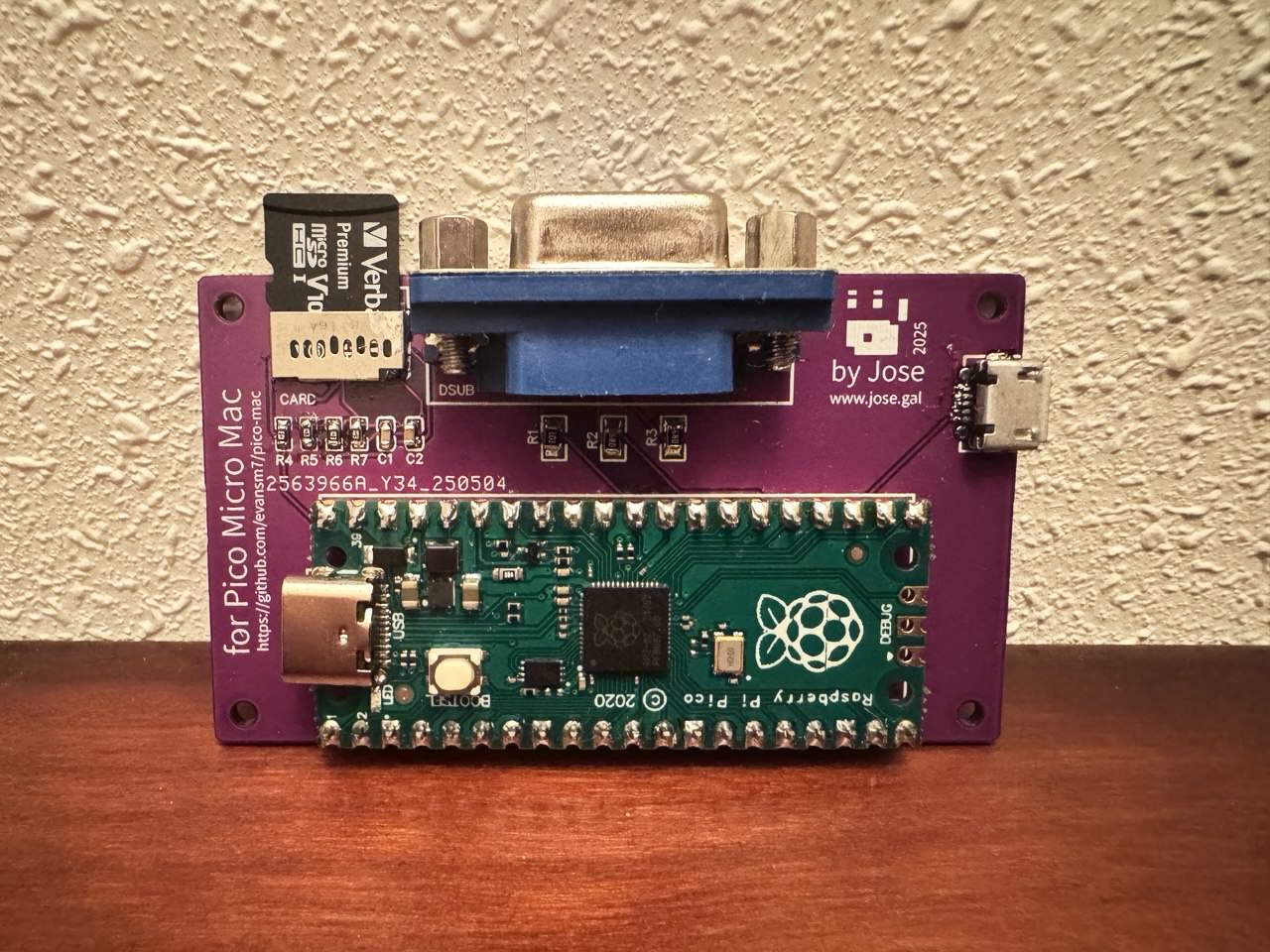

Se necesitan los siguientes componentes:
- Raspberry Pi Pico
- Resistencias 0805 // R1: 100Ω, R2: 66Ω, R3: 66Ω
- Resistencias 0603 // R4-R7: 10K
- Condensadores 0603 // C1: 100nF, C2: 10uF
- Un conector VGA
- Micro USB para alimentación
- Micro SD Card R/A SMD 3

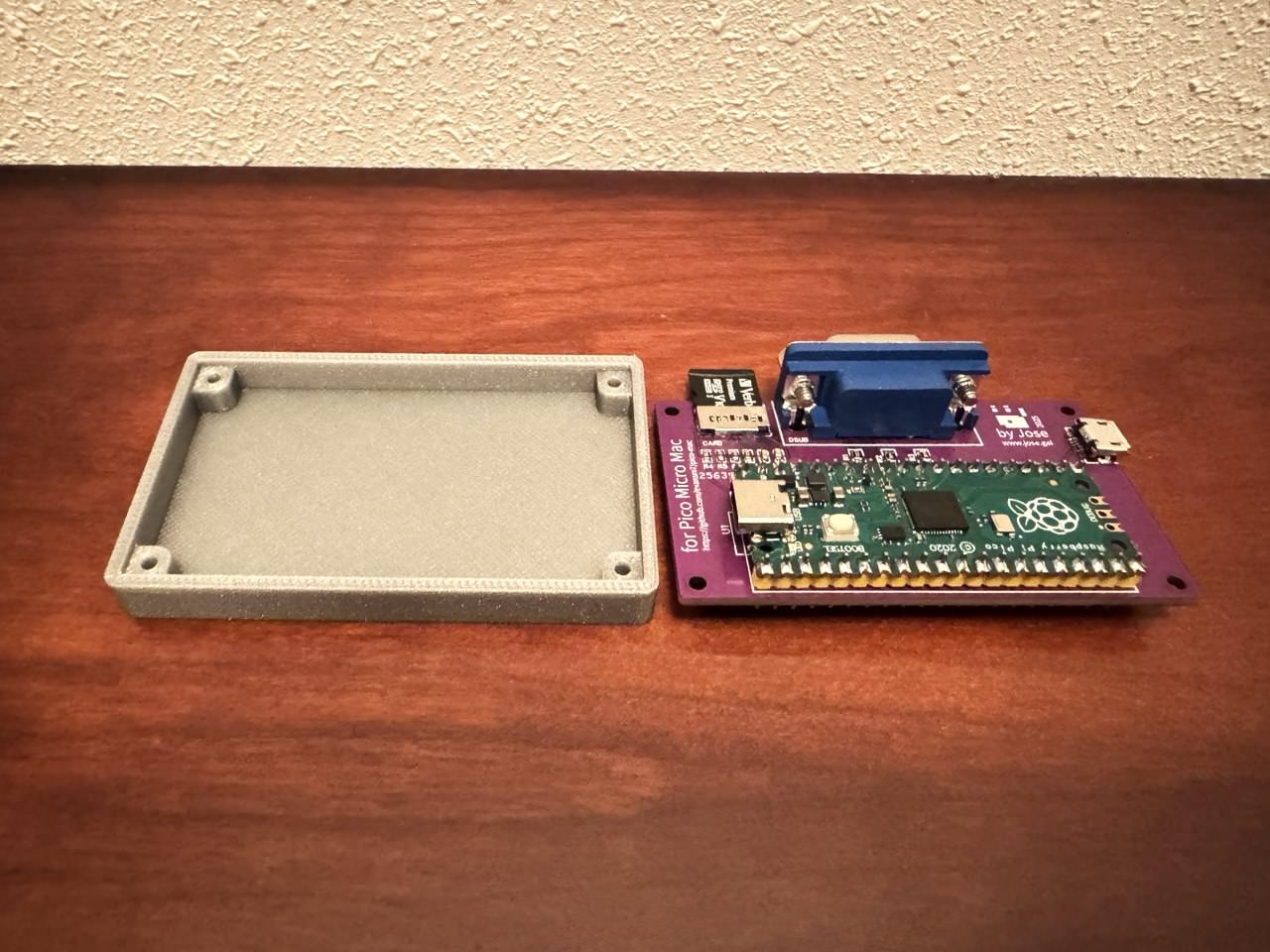

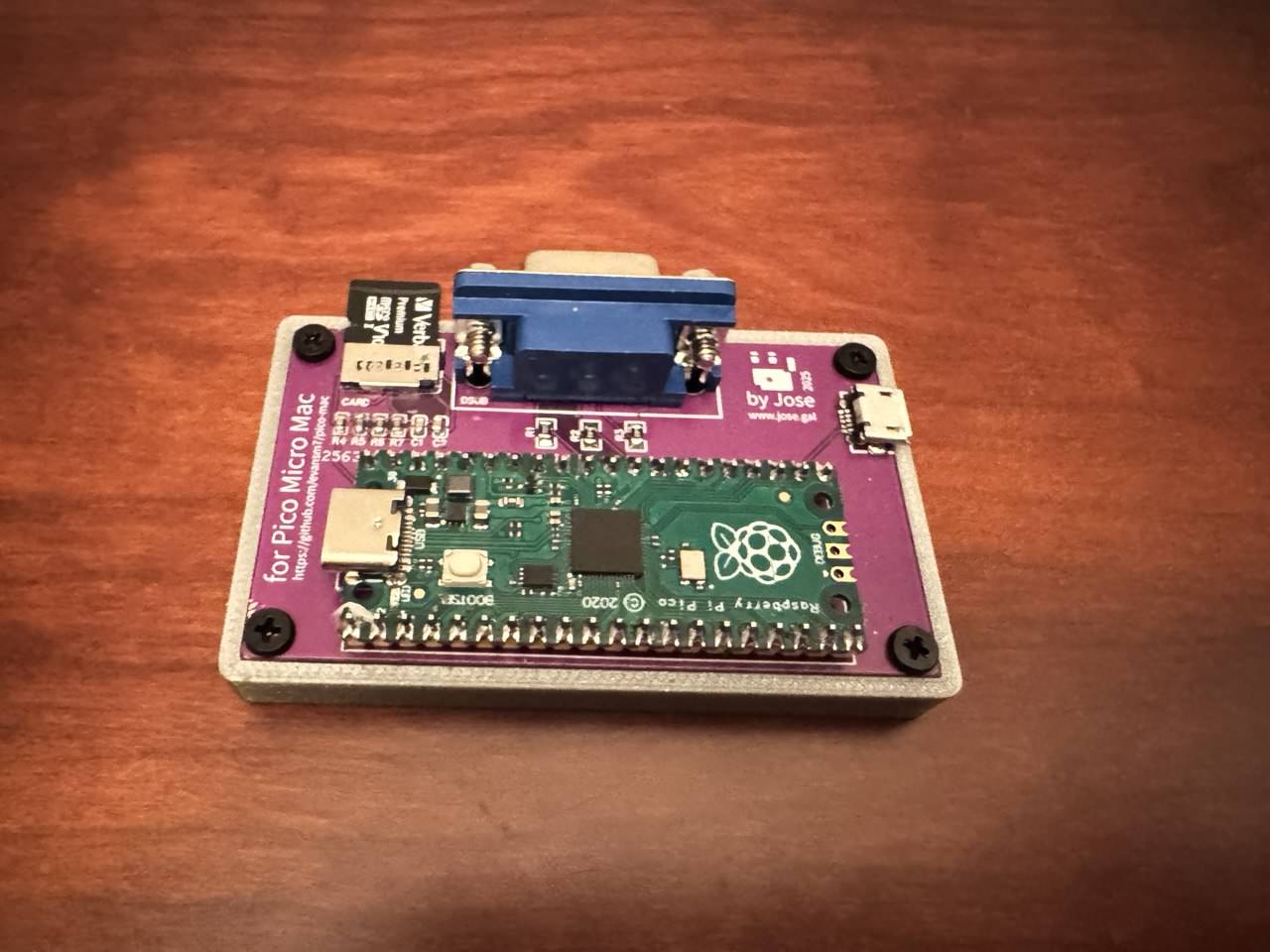

Finalmente tambén le hice una pequeña base 4 sobre la que apoyar la PCB para ser impresa en 3D. Los tornillos usados para su sujección son M2.5x5.
Y esto es todo!!

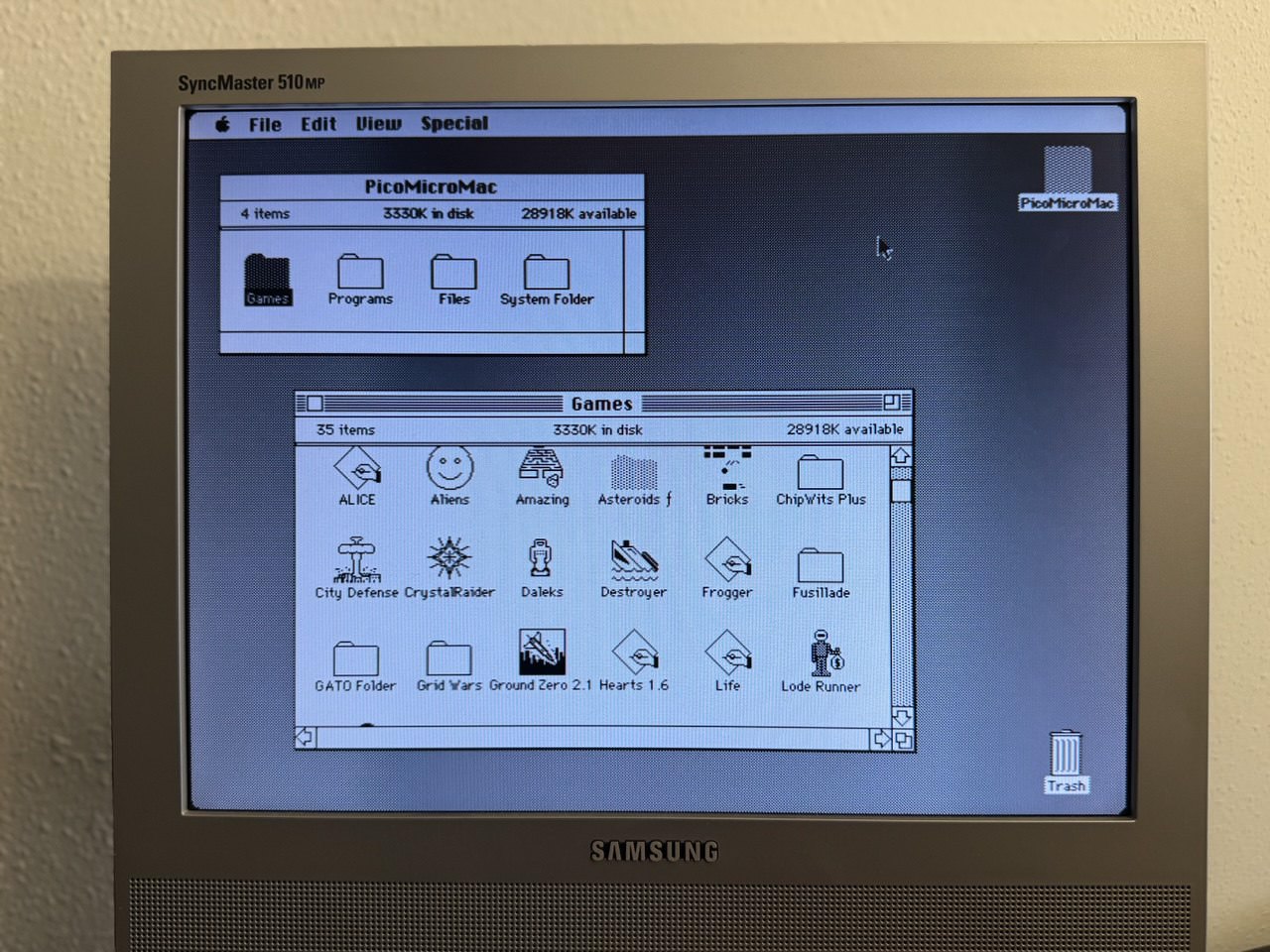

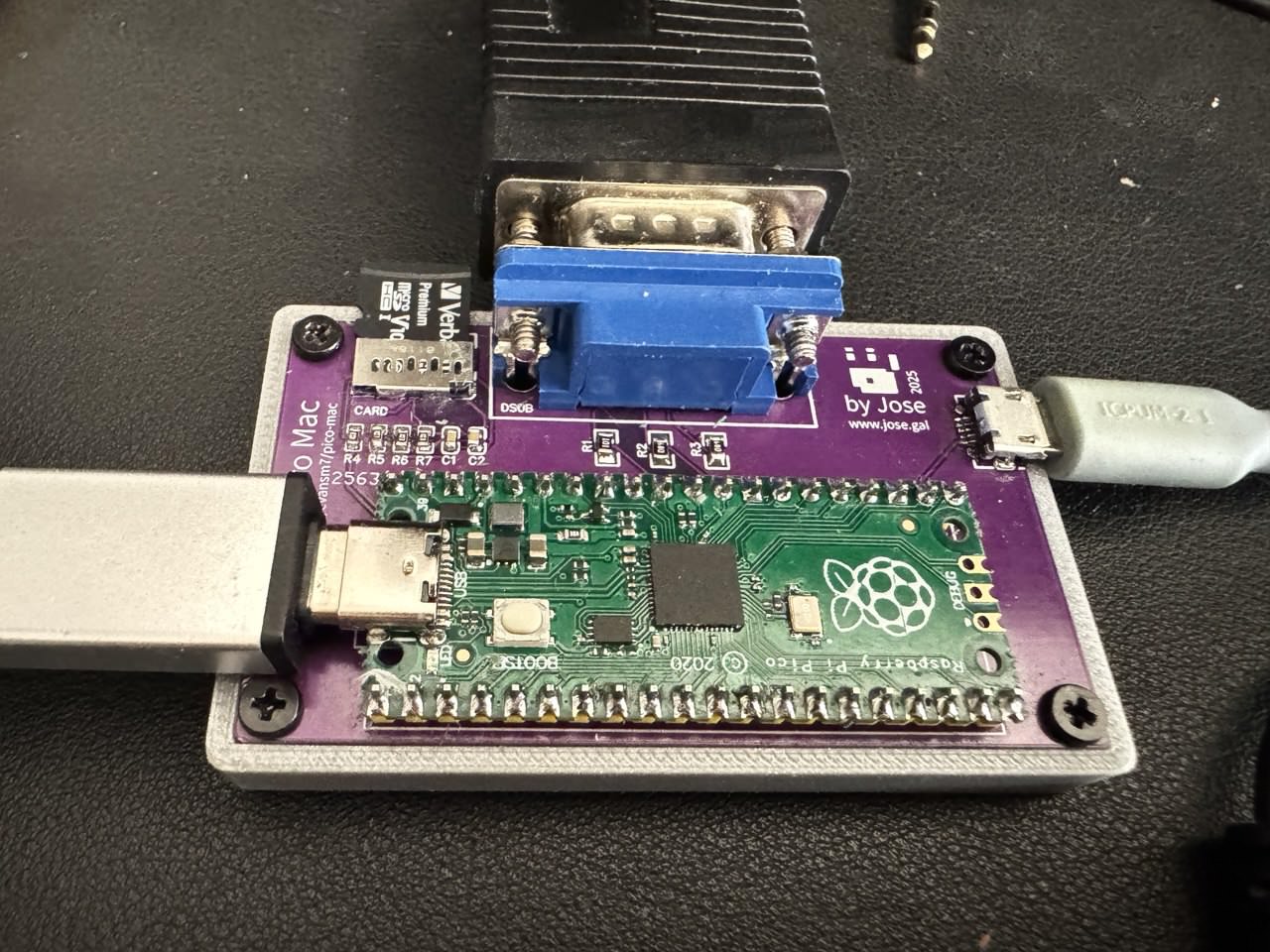

FOTOS
