Mi visión de un ESPectrum +2

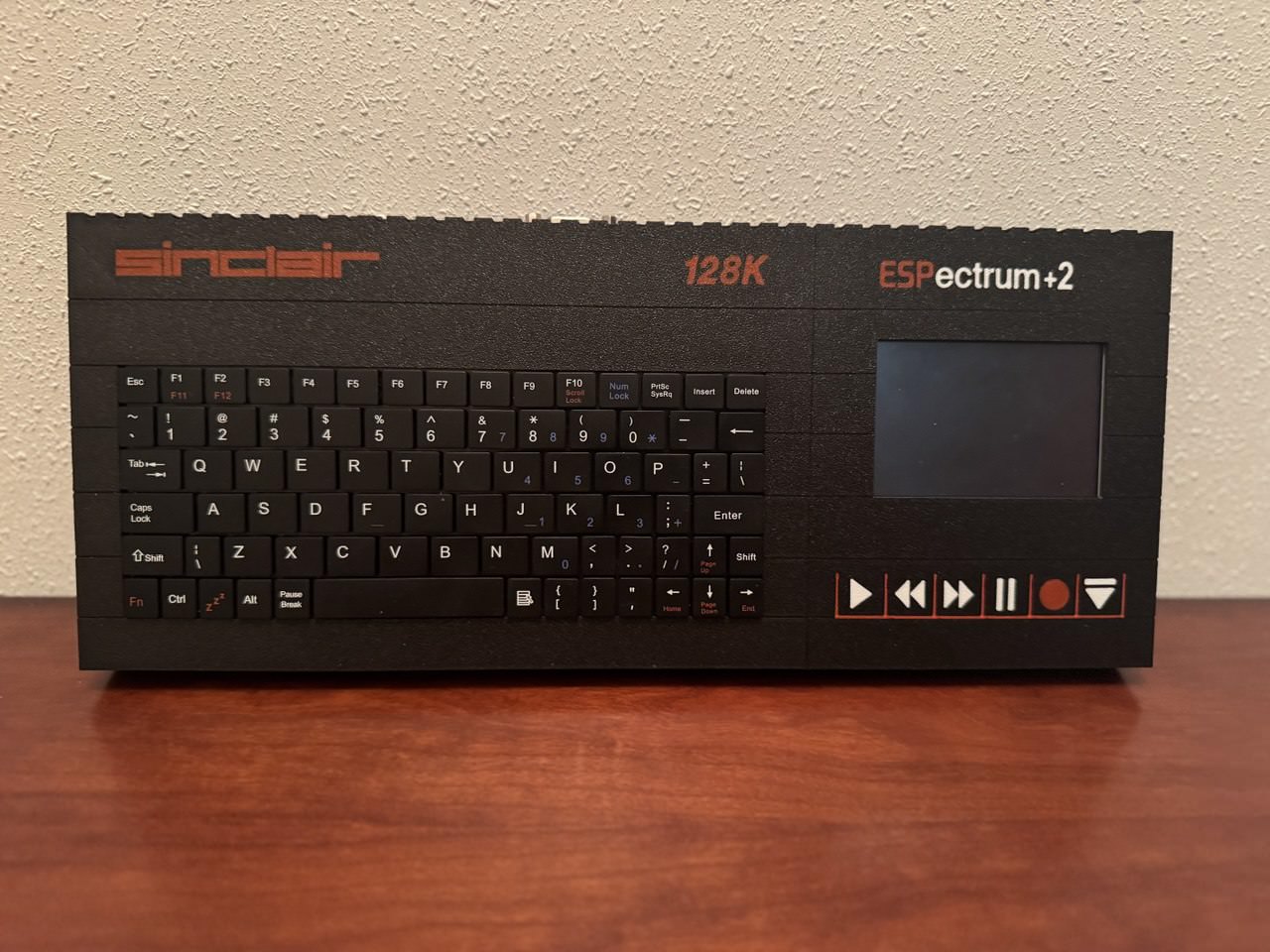

Disfrutando de la reciente versión 1.4 del emulador ESPectrum programado por Víctor Iborra he estrenado mi visión en 3D de un ESPectrum +2.
Llevaba tiempo con la idea de unir estos dos proyectos, el emulador ESPectrum 1 corriendo en una Lilygo y el reproductor digital powaDCR 2, y al final hice algo sencillo en 3D que no me desagrada y que aquí comparto 3 con todo aquel que esté interesado.
Debido a su tamaño he dividido el diseño en varias piezas. Estas han de ser unidas entre sí (parte superior e inferior) asegurándose antes de que encajan y quedan correctamente alineadas entre si, quitando para ello cualquier resto de soporte utilizado en su impresión. Estas piezas se pueden pegar con cianocrilato y fijar con pequeños tornillos M2 con sus correspondientes tuercas. Las partes superior e inferior se sujetan con tornillos de métrica M3x15.
Esta carcasa monta un teclado que se usa con las tablets de 7”. Para su uso es necesario un convertidor de interfaz de teclado/ratón USB a PS/2 usando una Raspberry Pi Pico (proyecto ps2x2pico 4). El teclado va apoyado en una bandeja que a su vez se atornillará a la parte superior de la carcasa… para su fijación aunque no es estrictamente necesario, yo he usado unos pequeños insertos para tornillos M2.

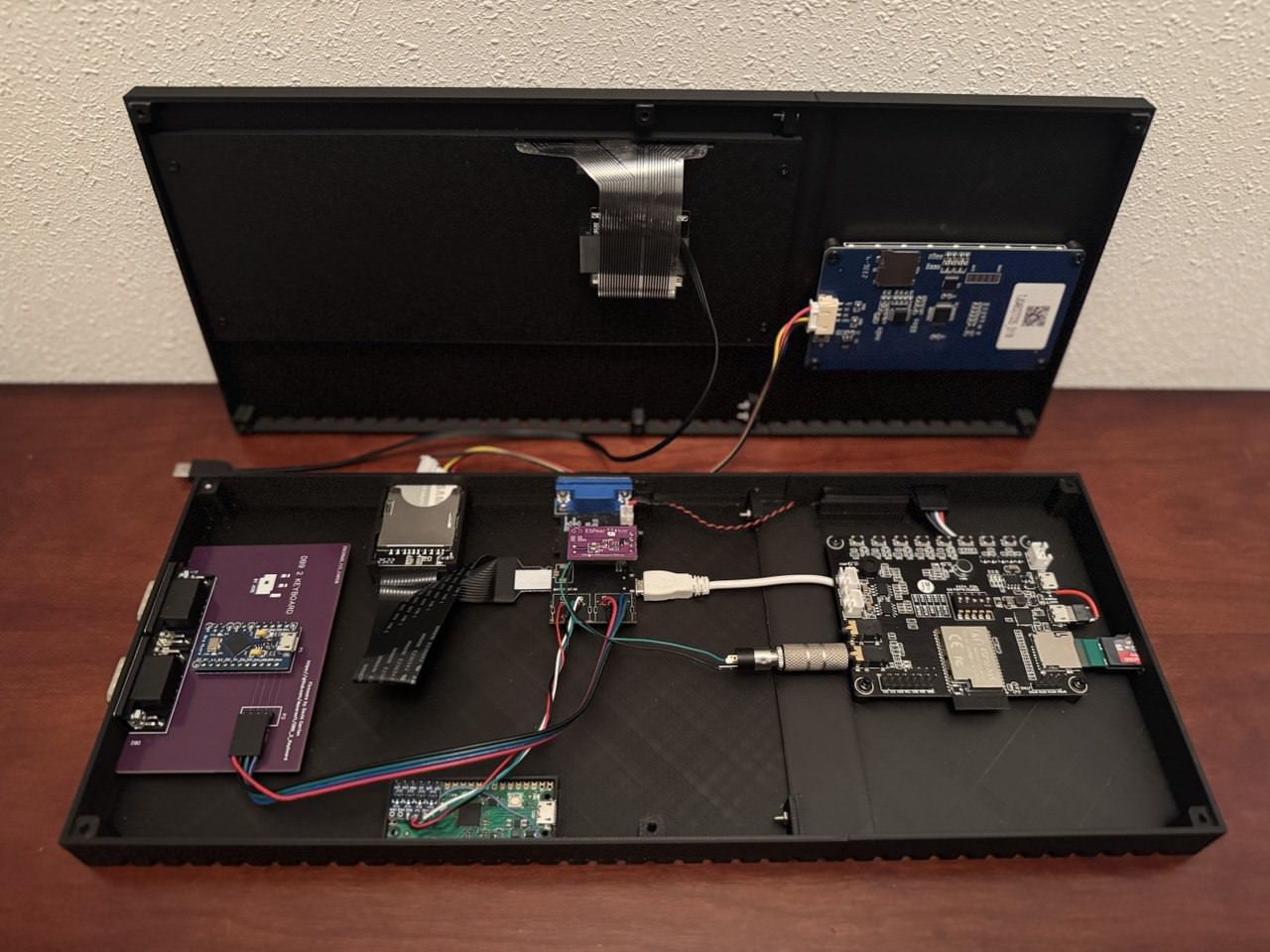

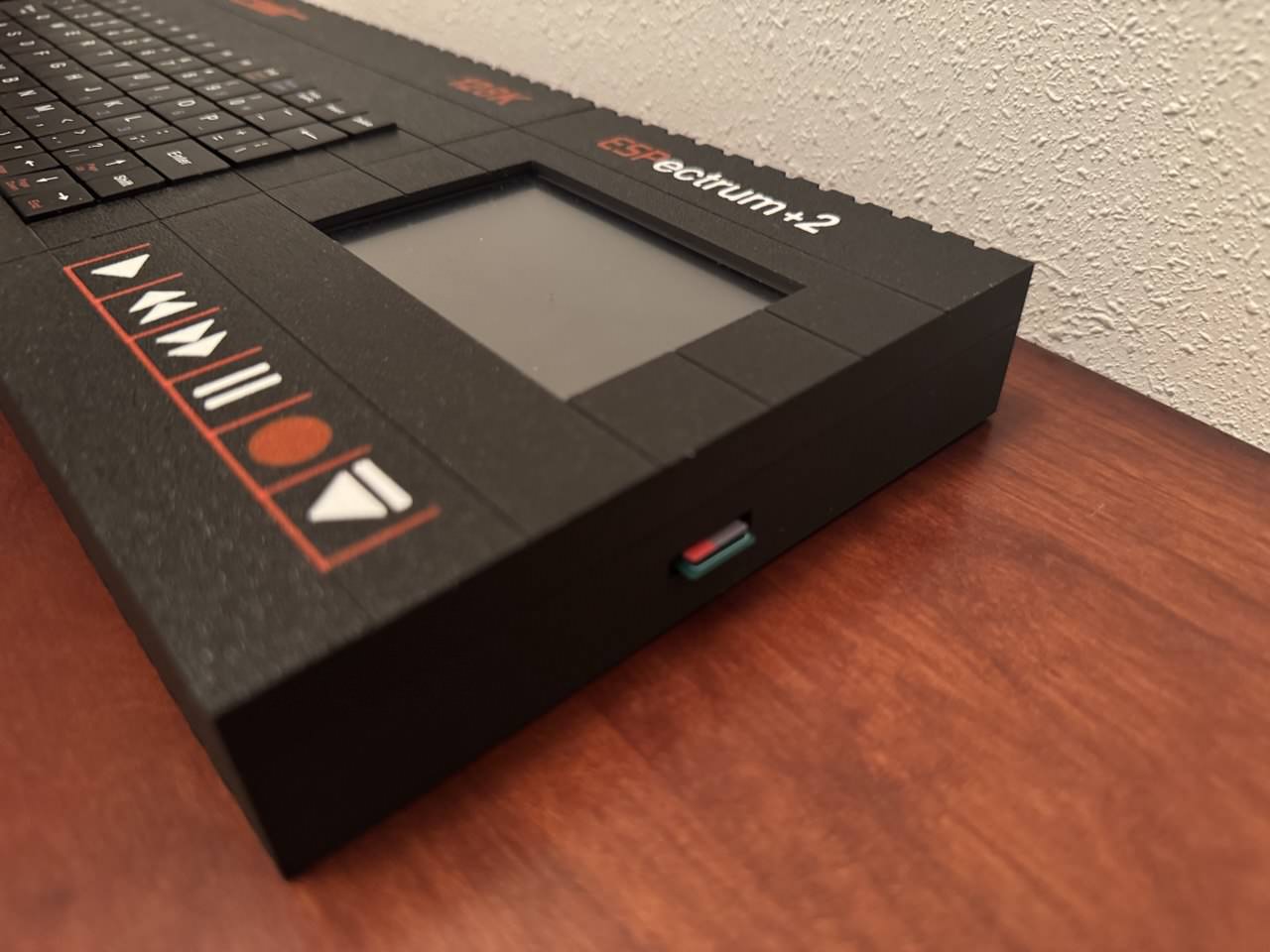

PowaDCR está programado por Antonio Tamairón y utiliza como hardware una placa ESP32 Audio Kit y un LCD TFT HMI de 3.5”. Ambas se sujetan o fijan a la carcasa con tornillos M3x6mm.

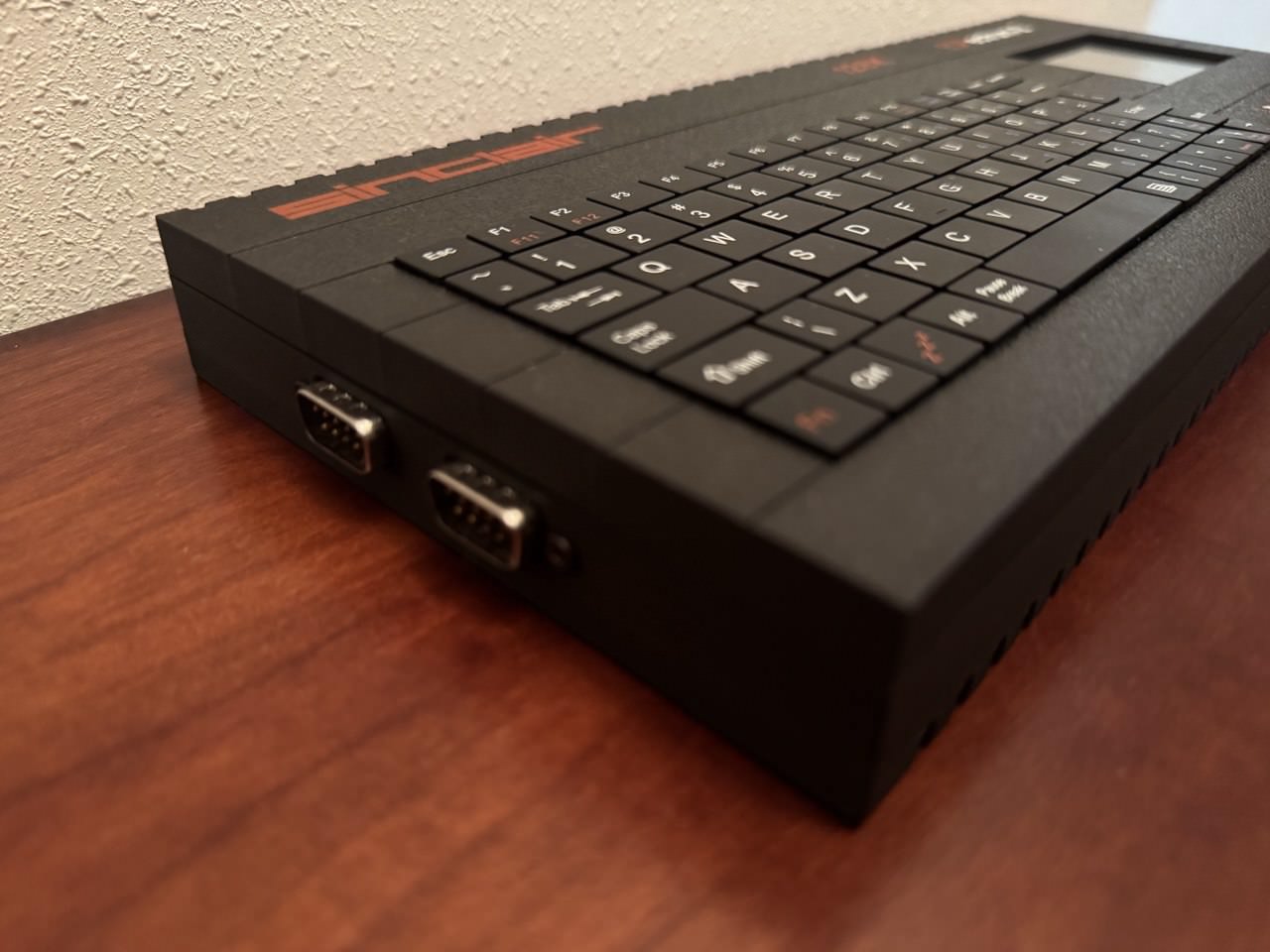

En el lateral izquierdo lleva dos oquedades para añadir un ESPjoy o similar. En el lado inferior derecho, parte posterior lleva un pequeño espacio dedicado a alojar un speaker que se introduce de modo lateral …
Y no tengo nada más que contar.
Material usado:
- Teclado compatible
- Extensor Micro-SD a SD
- Extensor Micro-SD macho a hembra
- Conector USB-C
- ESPjoy
- Speaker
- ESP32-Audio-Kit
- LCD TFT HMI de 3.5”
- Lilygo FabGL VGA32
