Construyendo una MSX Beer
November 9, 2025
Tenía ganas de tener una MSX Beer (cartucho de disco duro para MSX) así que me decidí y construí la mía siguiendo para ello las indicaciones dadas en la web MSXMakers . Primeramente me descargué los archivos gerber para la creación de las PCBs. Una vez las tenía en mi poder procedí al montaje de todos sus componentes:
EEPROMgrabada con su firmware.- Chip principal, el controlador de periféricos
NEC P8255A-5. - Resto de
lógica TTL(3 chips pequeños). - Conector IDE 40 pines acodado, resistencia, led, conector JST 2 pines, zócalos y 5 condensadores.
Fotos del proceso:

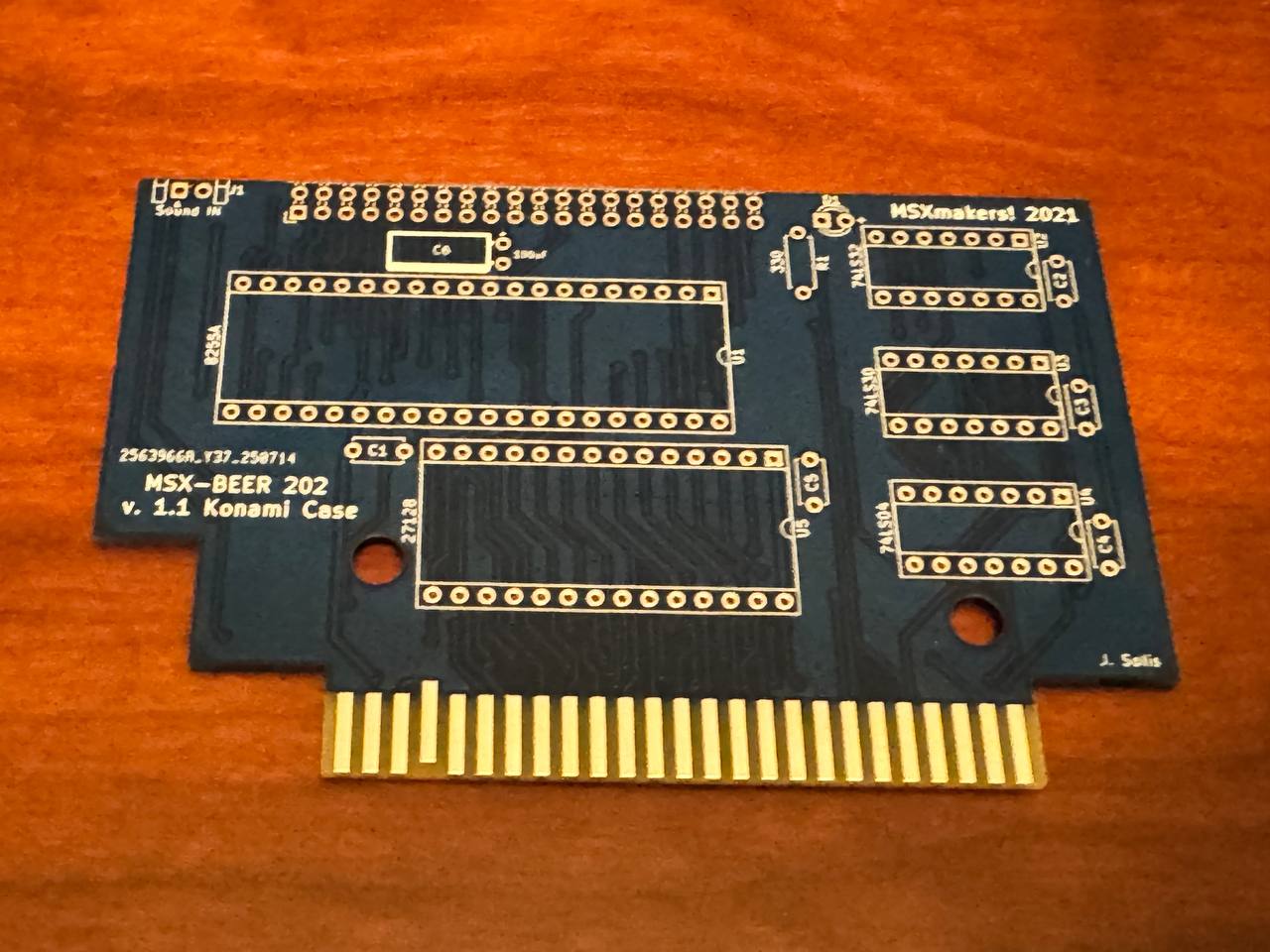

PCB del proyecto

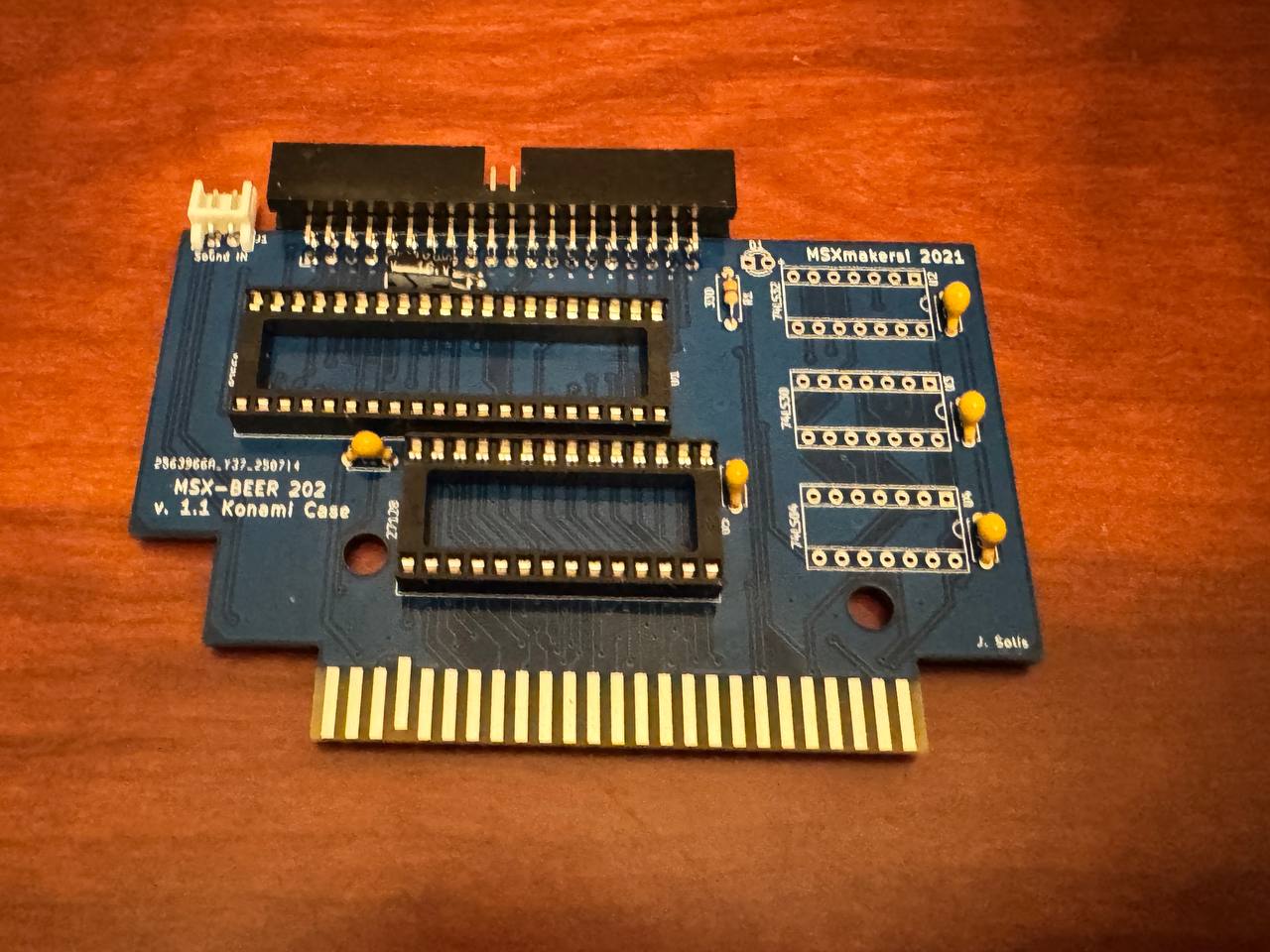

Soldando componentes

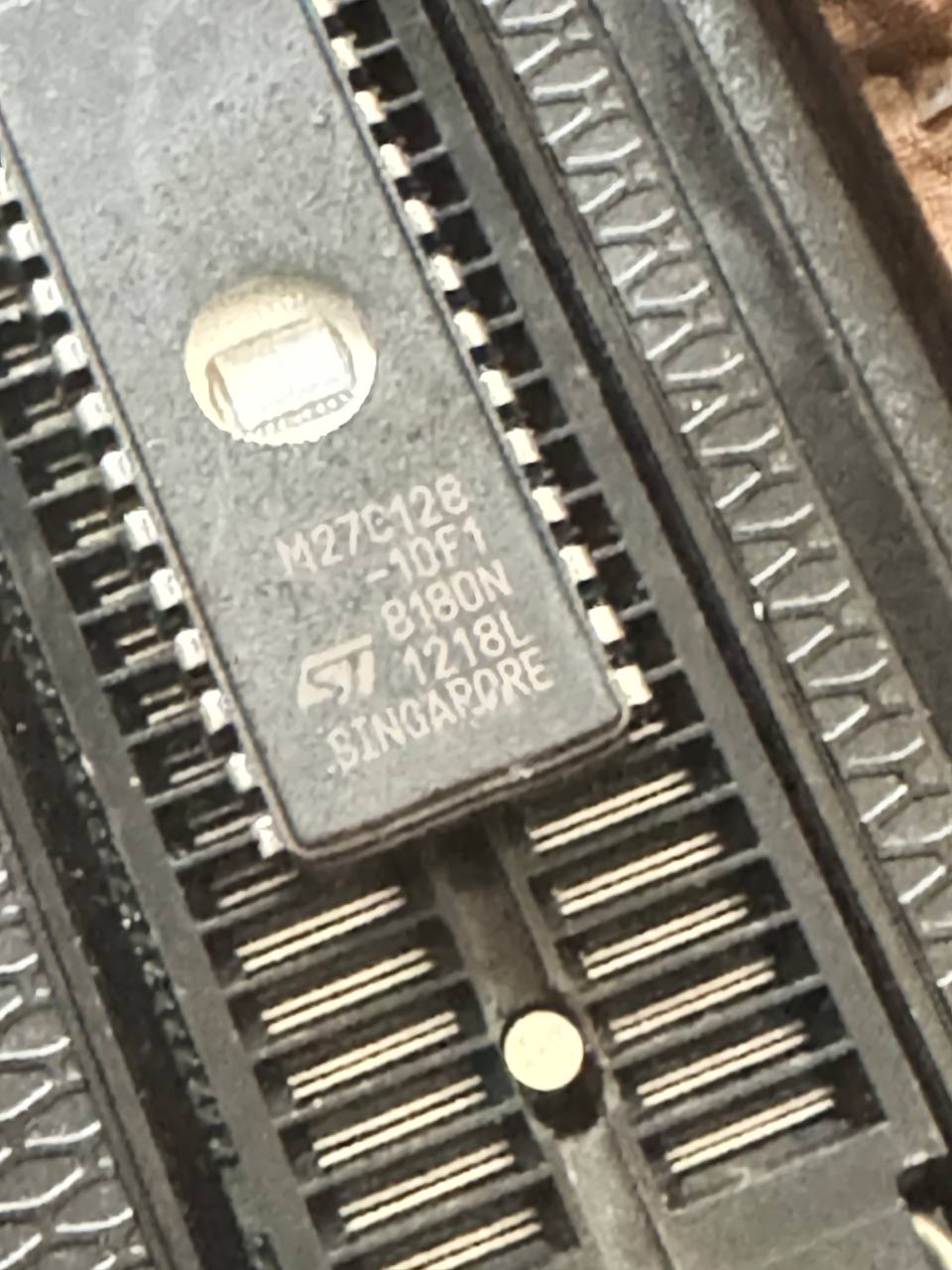

Programando EEPROM

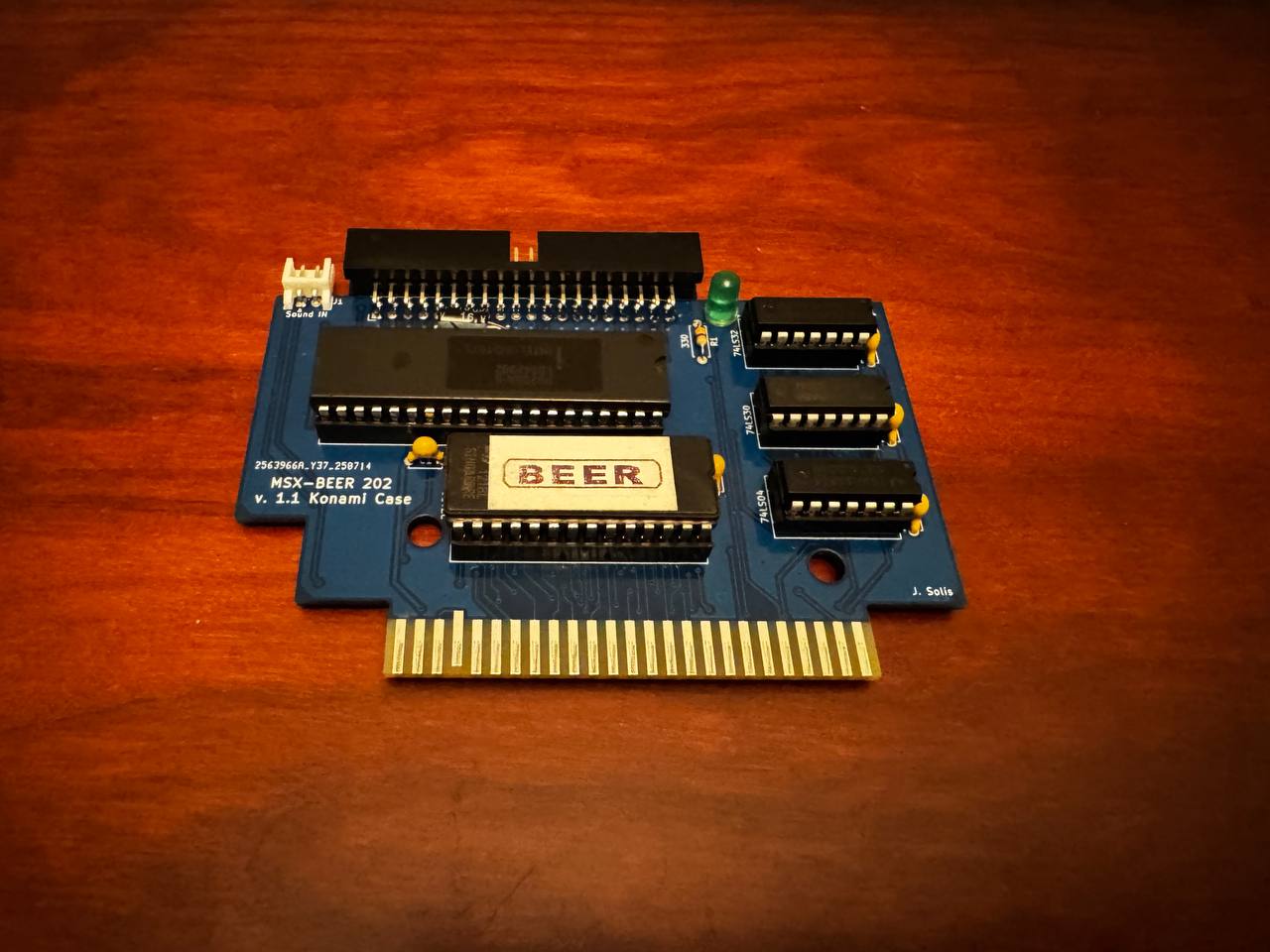

Placa montada!!
Como no quería tener la PCB desnuda le imprimí una carcasa en 3d. 😎

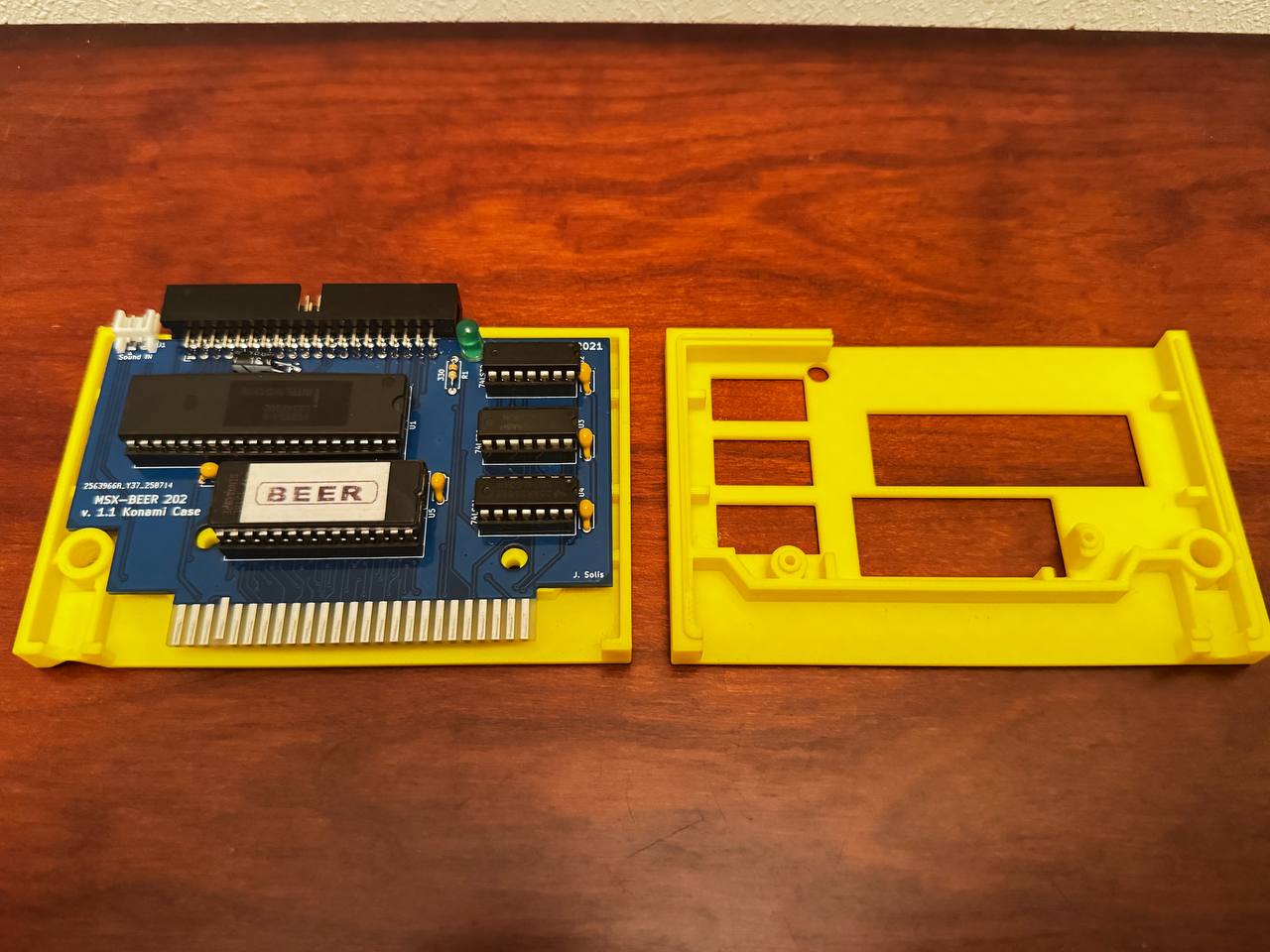

Montaje del cartucho

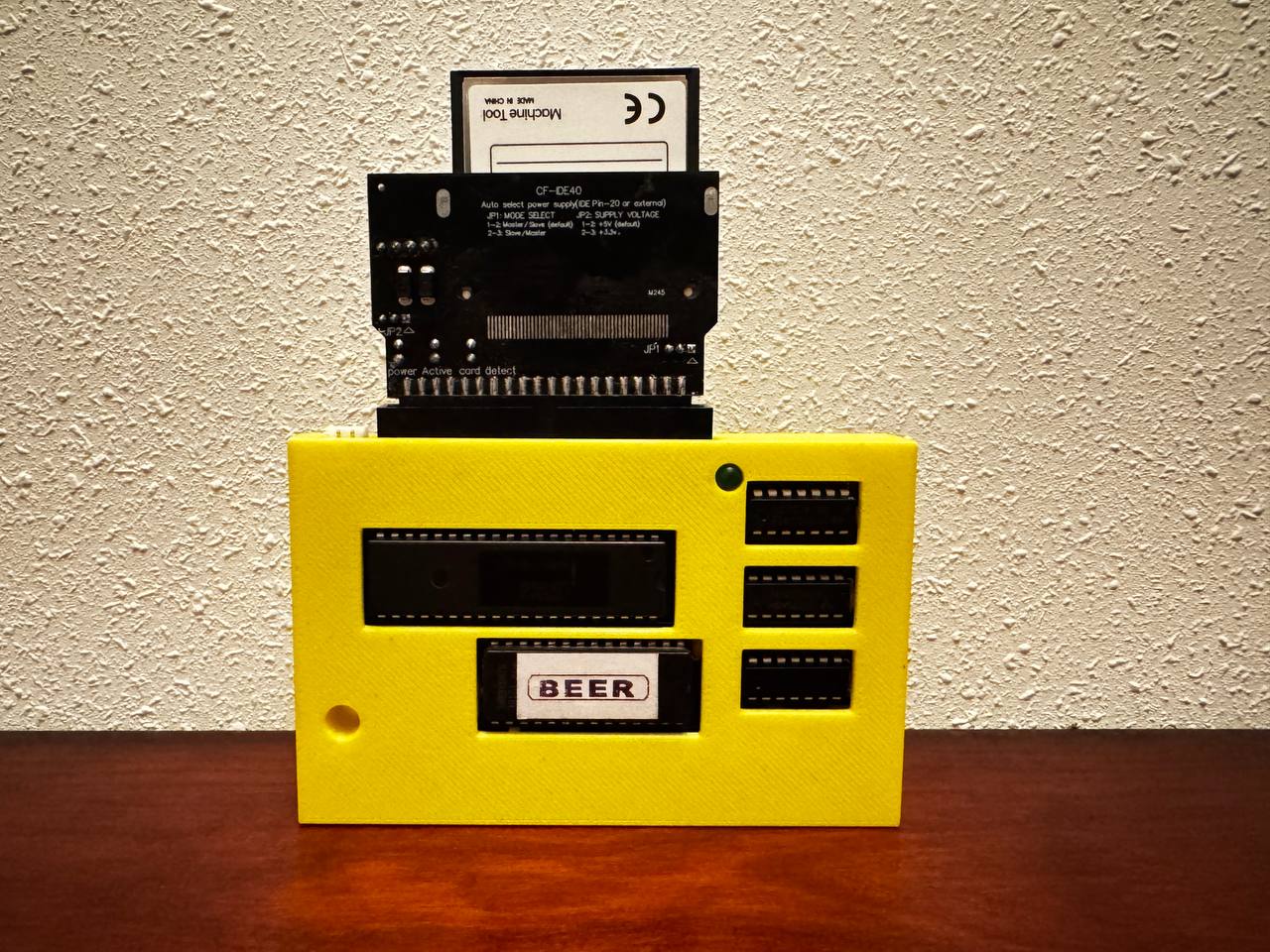

Proyecto finalizado. Todo OK!!
Y esto es todo amig@s.
