Construyendo un Superfo Harlequin 48K Rev G

July 15, 2025

Llevaba tiempo con ganas de montar un Superfo Harlequin 48K, clone de un ZX Spectrum… tenía en casa una PCB desde hace años … solo me faltaban componentes y tiempo para dedicárselo al proyecto pero el momento llegó y aquí os muestro el proceso y resultado del mismo en unas pocas imágenes…

FOTOS

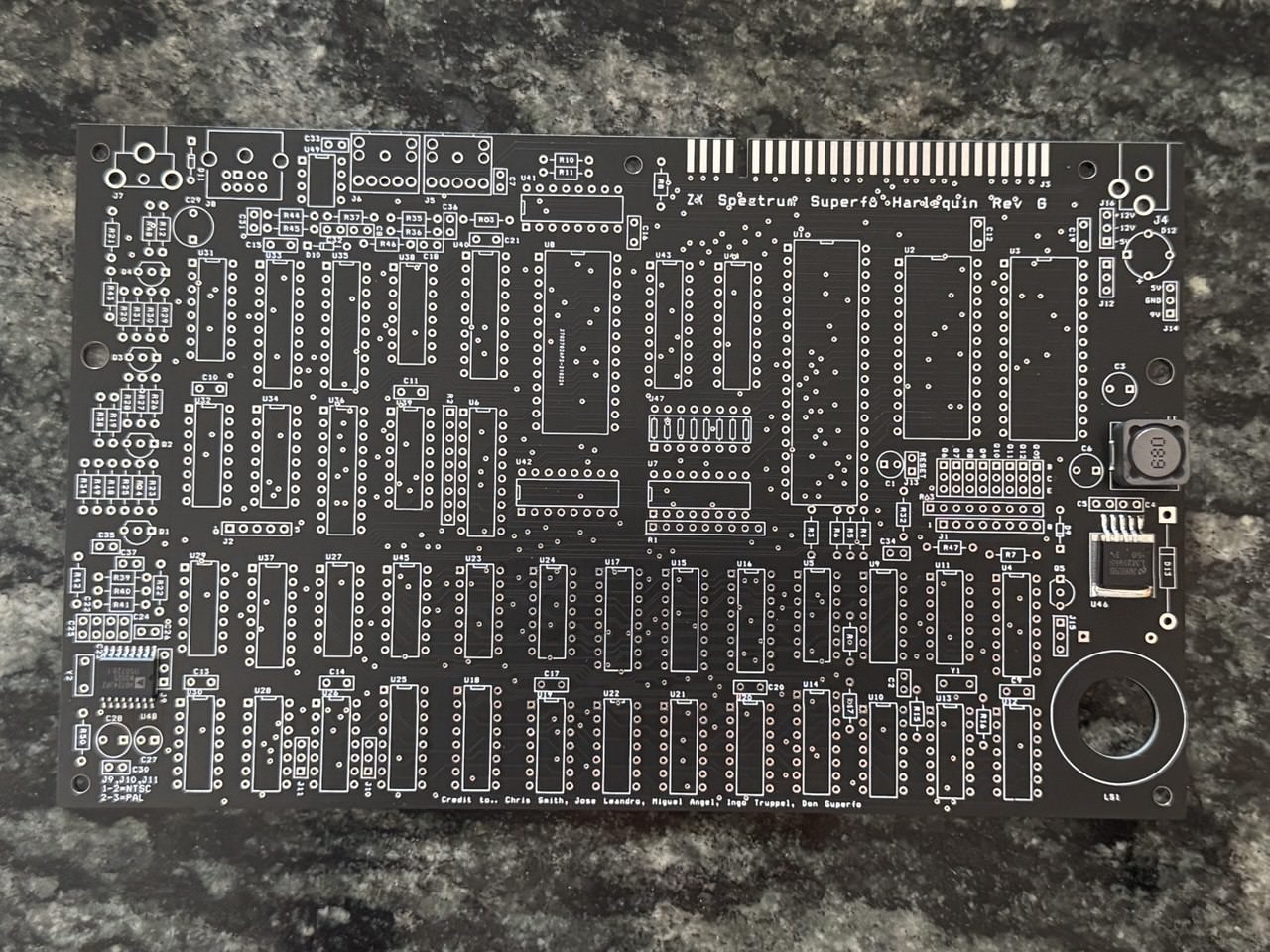

Iniciamos el montaje de la PCB

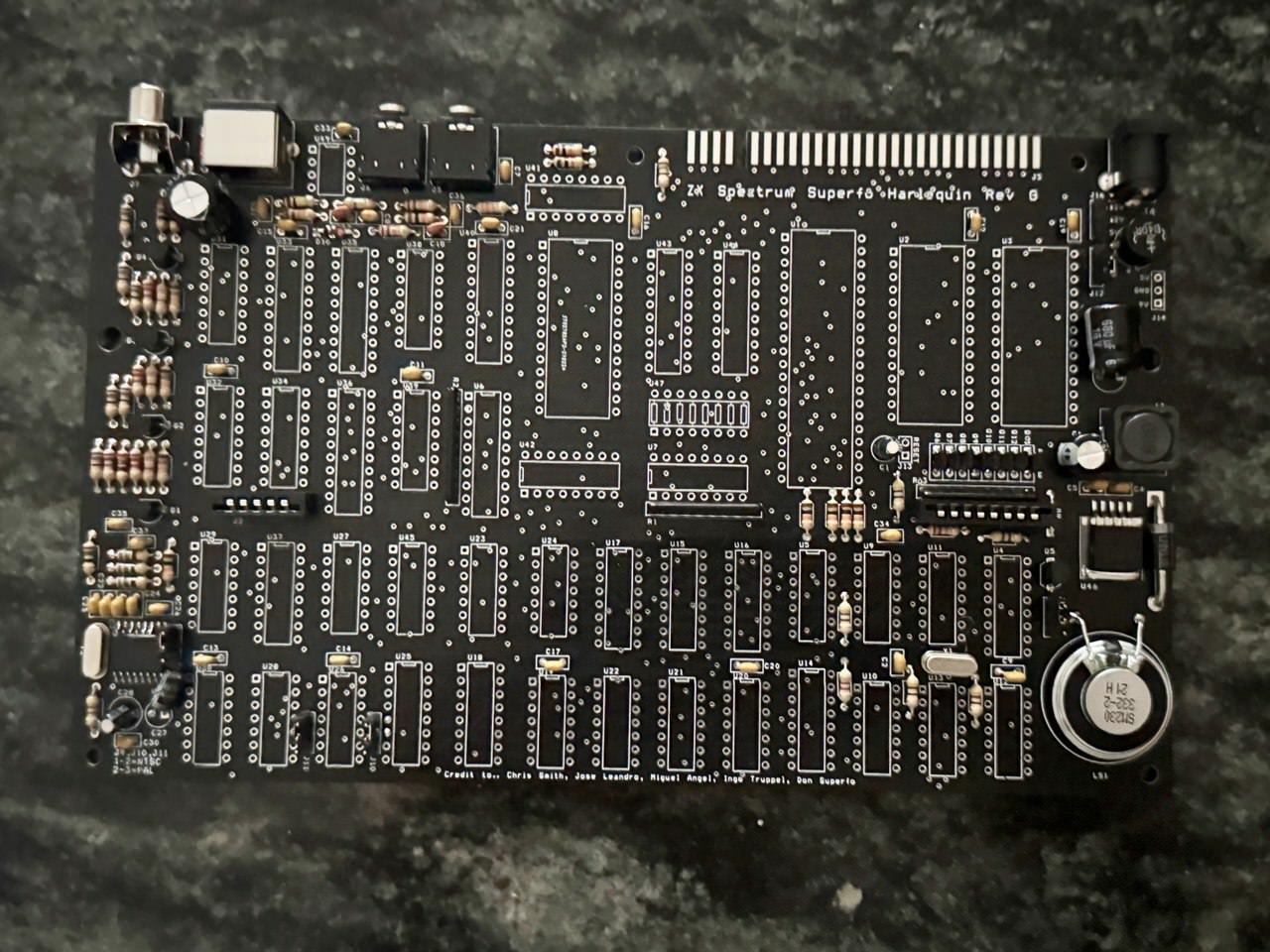

Montados los diodos, resistencias, transistores, condensadores y conectores (MIC, EAR, RCA, RGB, Speaker...)

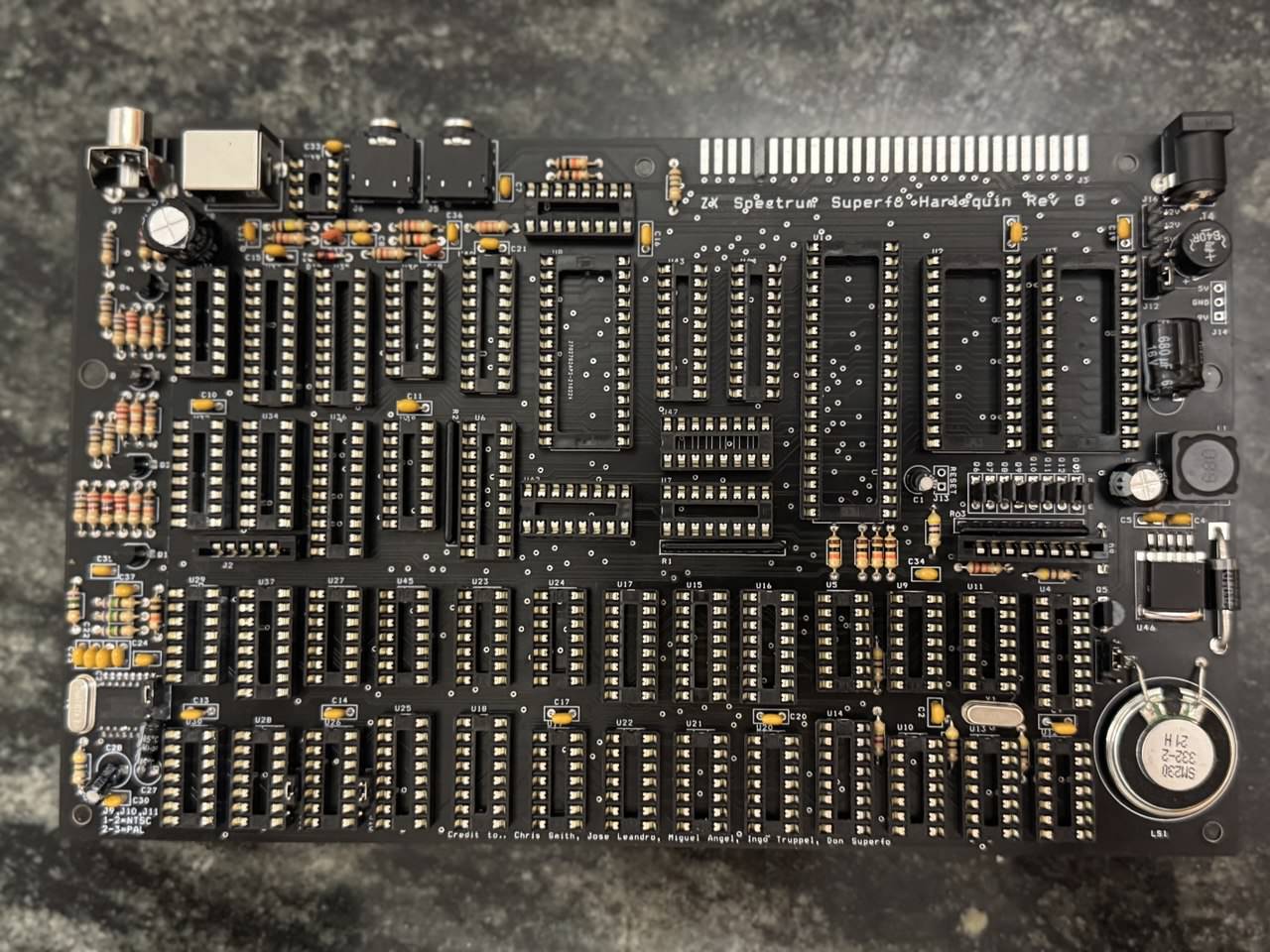

Soldados los zócalos

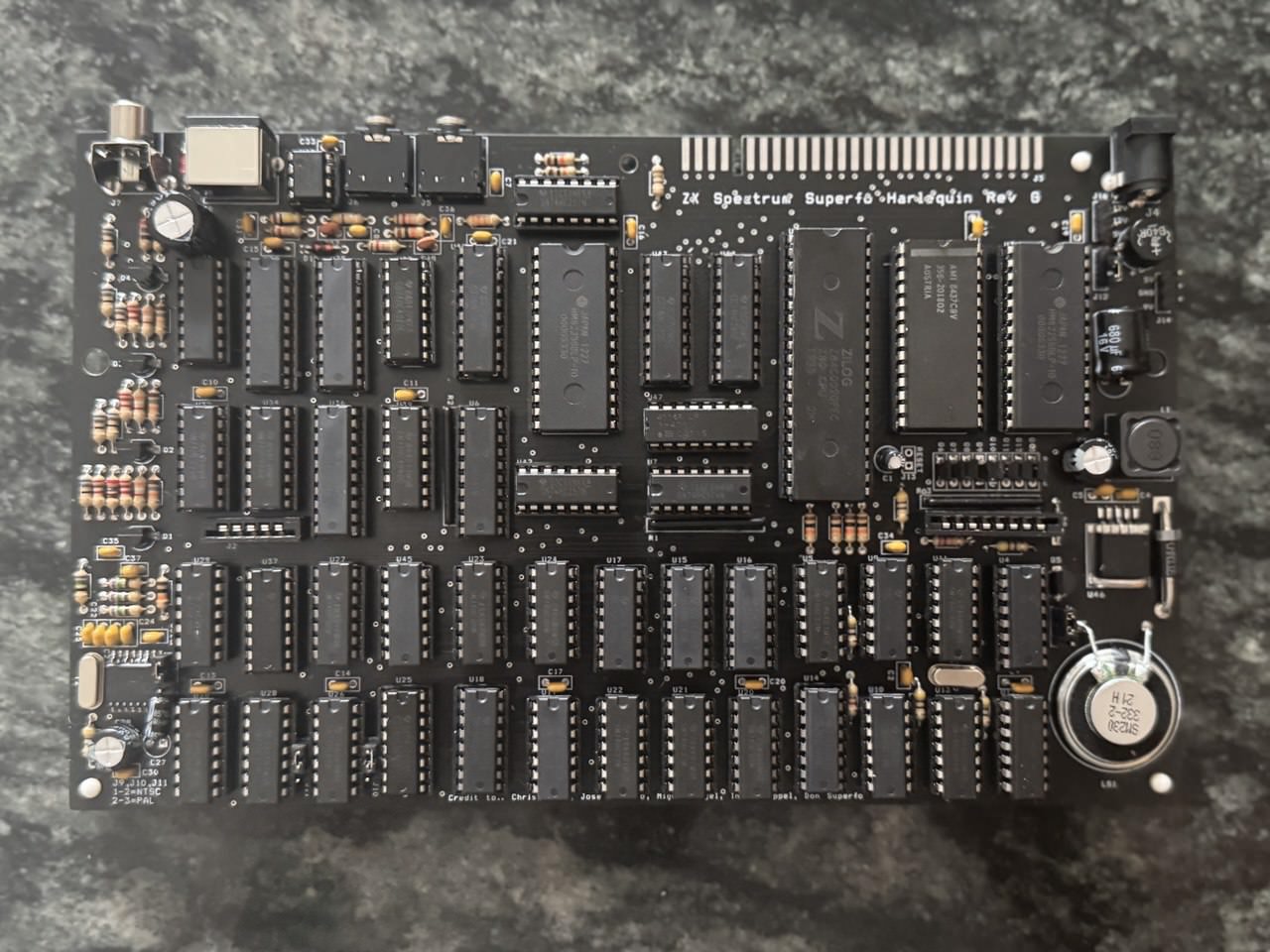

Posicionados en su lugar correspondiente los circuitos integrados

Final del proceso. Colocando la placa en su carcasa ZX Spectrum

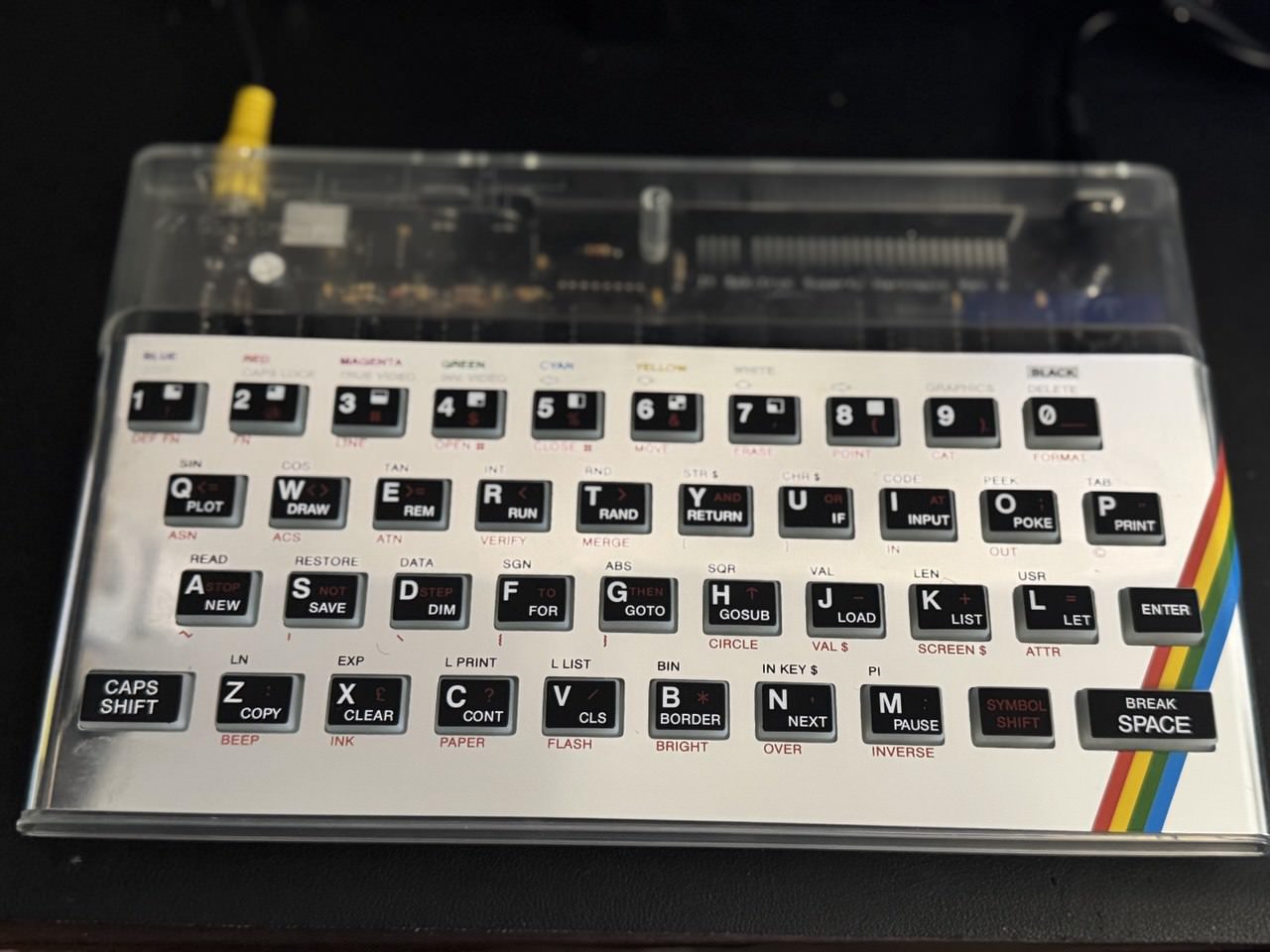

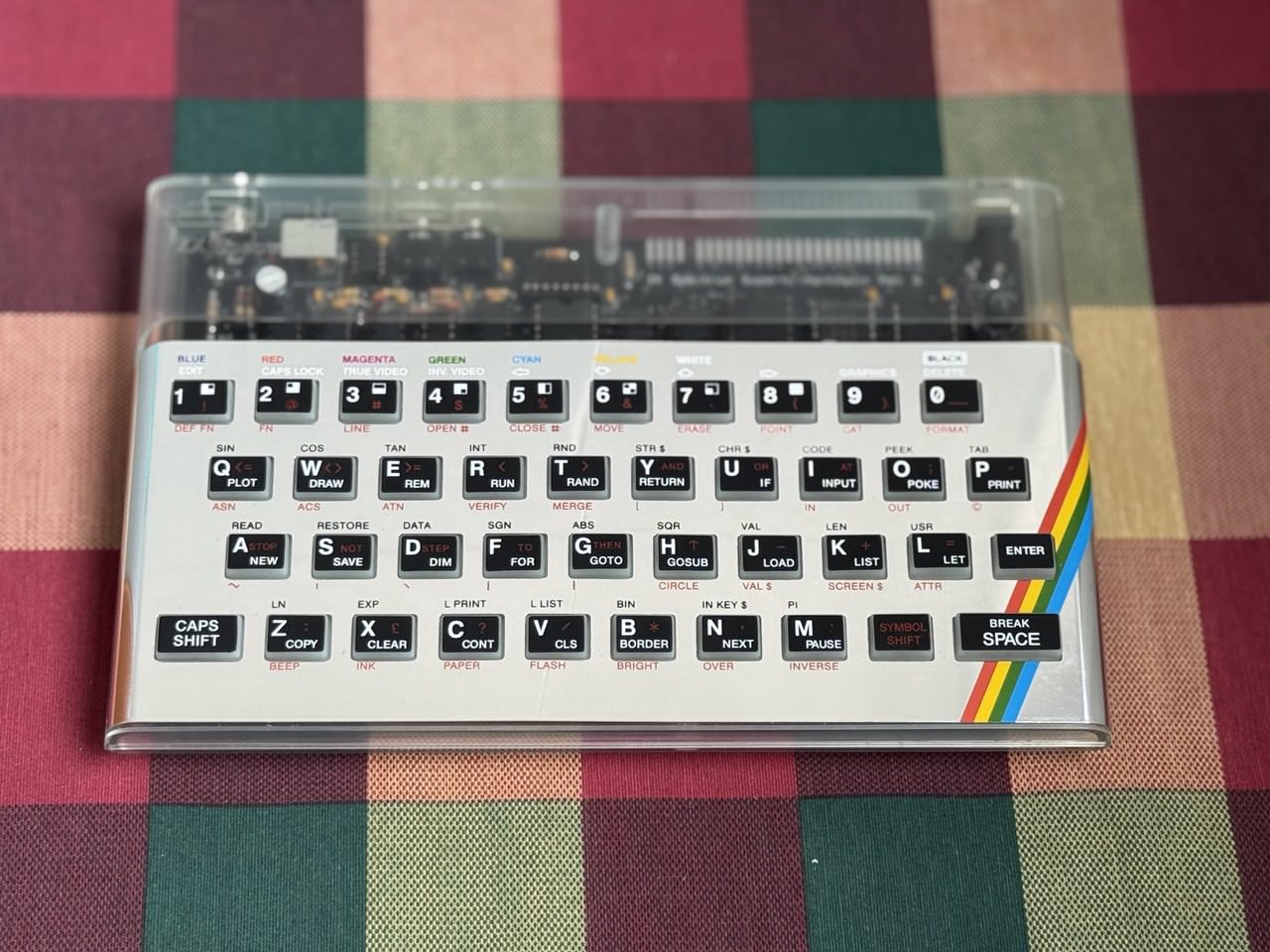

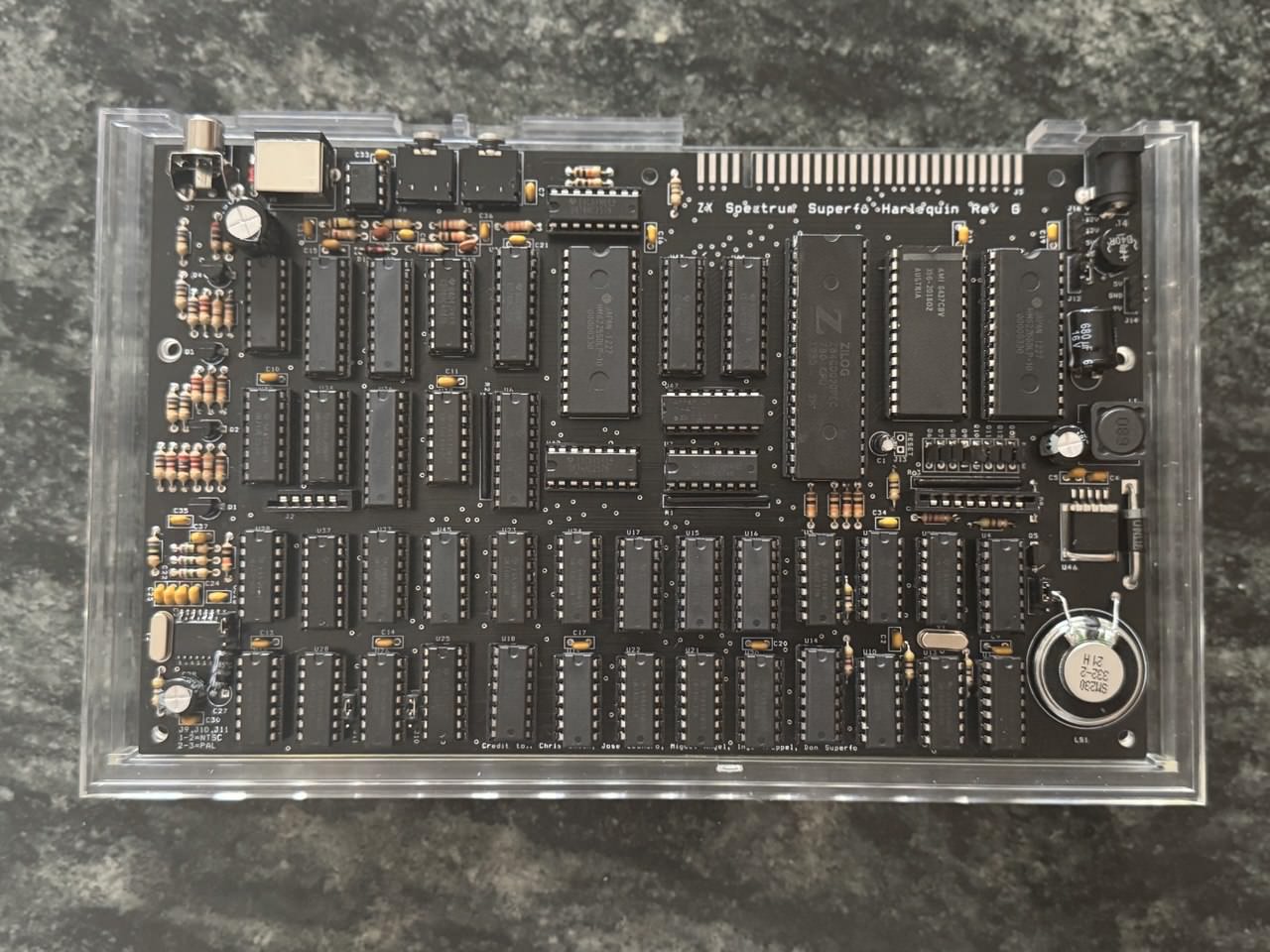

Proyecto acabado. Visión frontal

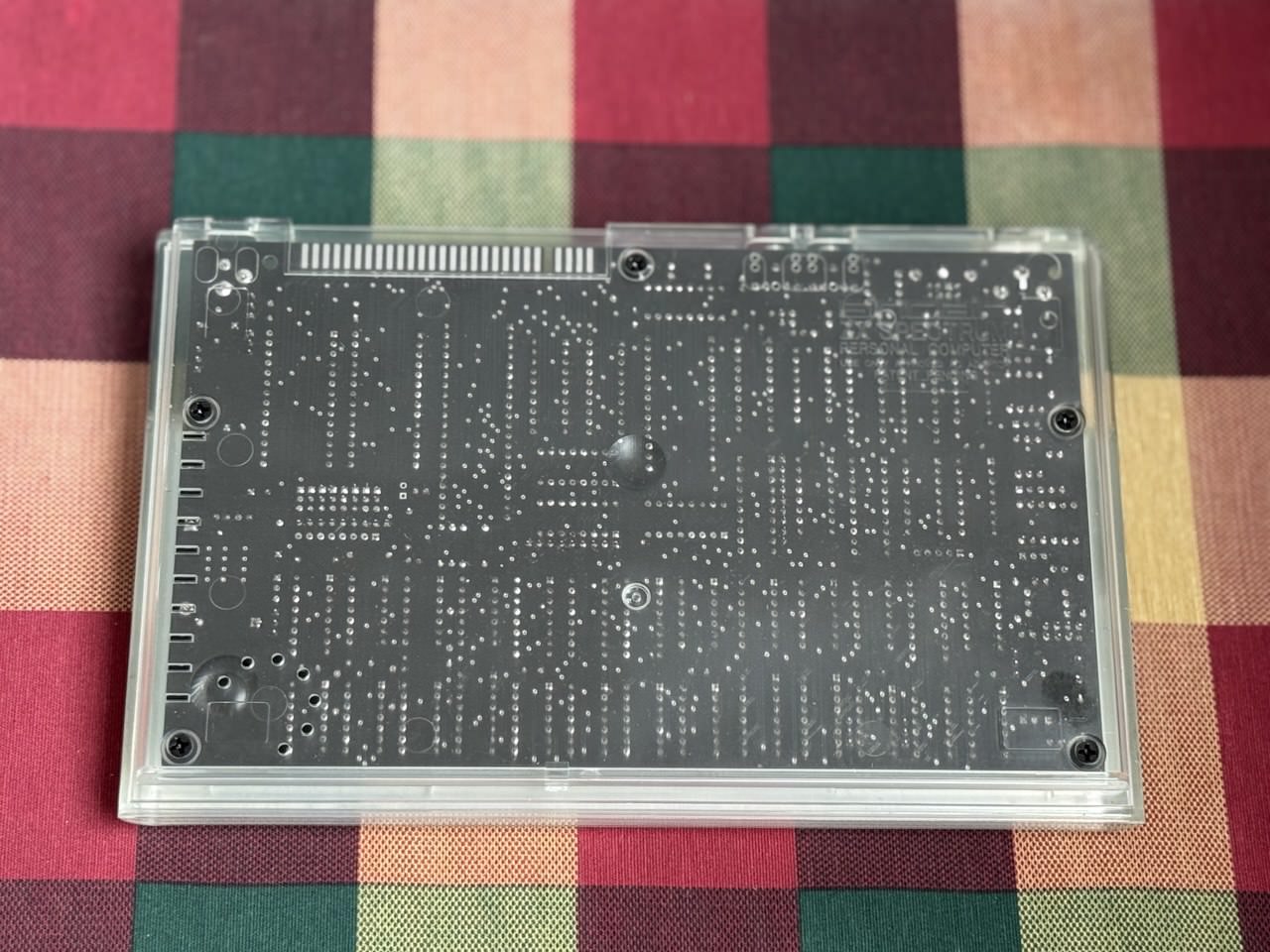

Visión inferior

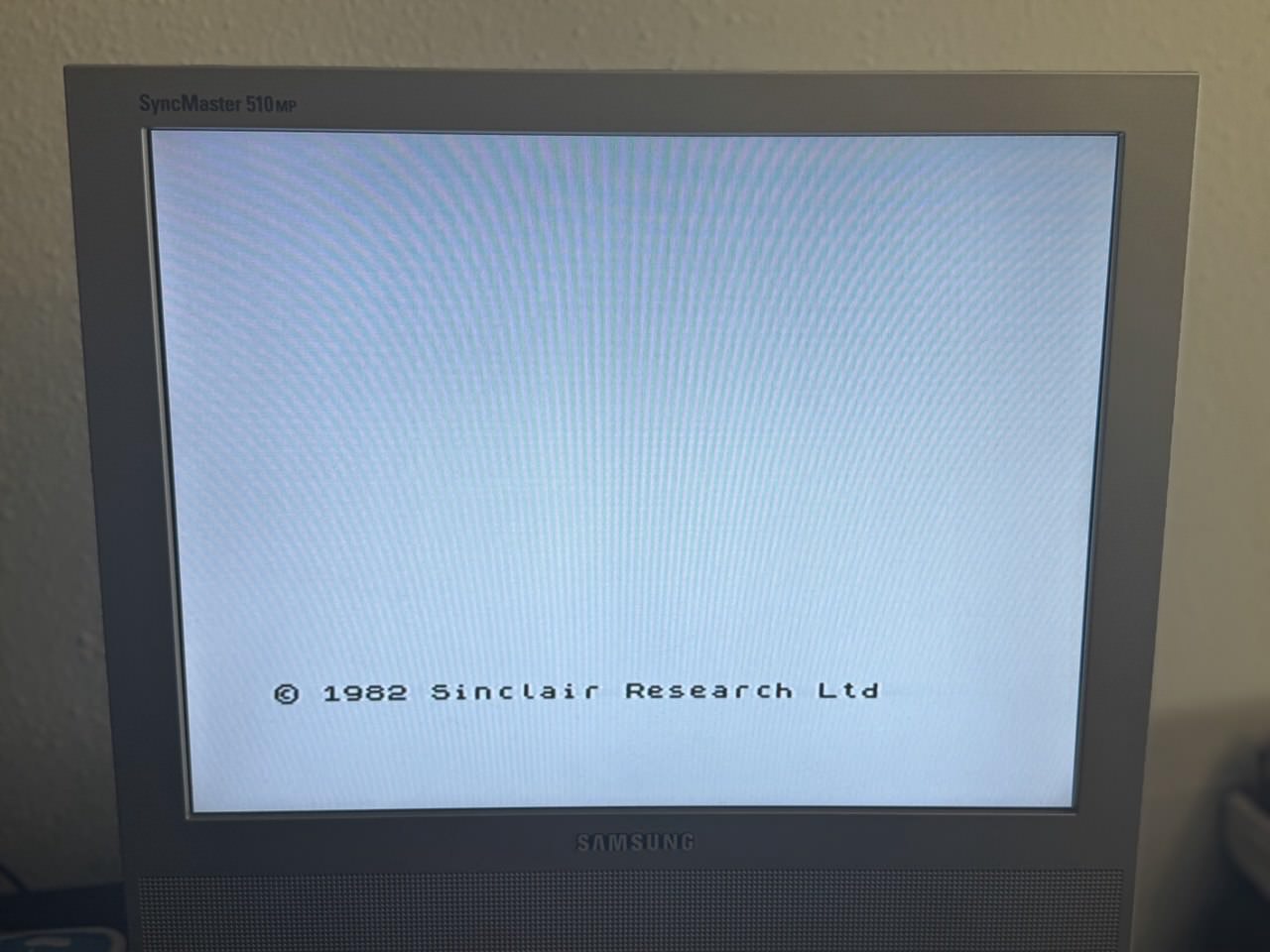

Probando su funcionamiento

Todo OK!!

Y esto es todo amig@s.
