Conectando un Amstrad NC-100 a una BBS

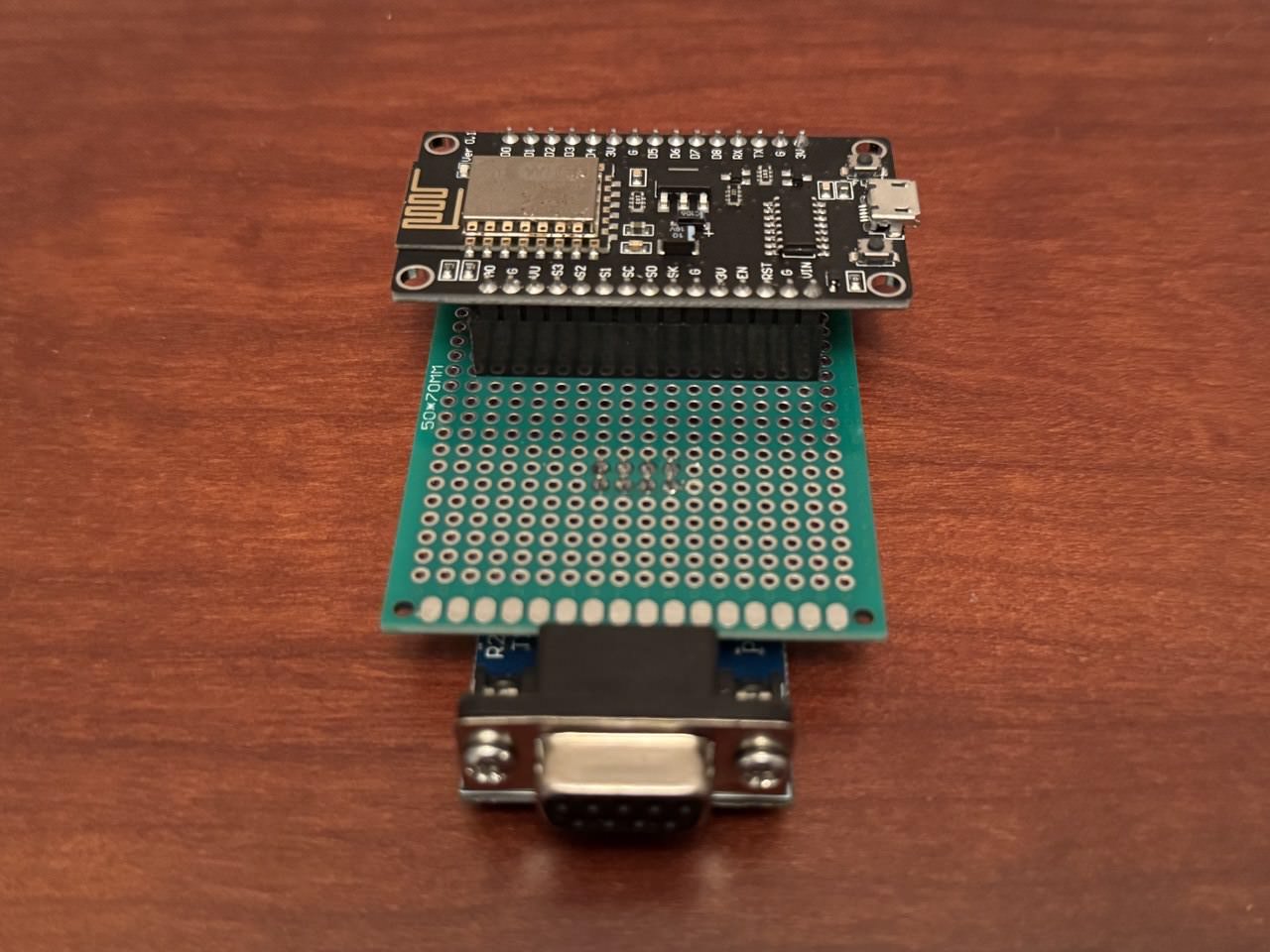

Jugando con mi Amstrad NC-100 me ha dado por querer conectarlo a una BBS para ello he montado un módem wifi conectado al puerto serie del Amstrad usando para ello un NodeMCU ESP8266 y un módulo convertidor de RS232 a TTL.
Para conectar el módulo RS232 directamente a un Amstrad NC-100 sin un cable de módem adicional, es necesario hacer algunas pequeñas modificaciones a dicho módulo. De tal modo que los pines 1, 4 y 6 quedan unidos y, del mismo modo, los pines 7 y 8. Quedando el pin 2 (RX), el pin 3 (TX) ,el pin 5 (GND) y el pin 9 (Vcc) disponibles y listos para ser conectados al módulo ESP8266 ESP-12F.

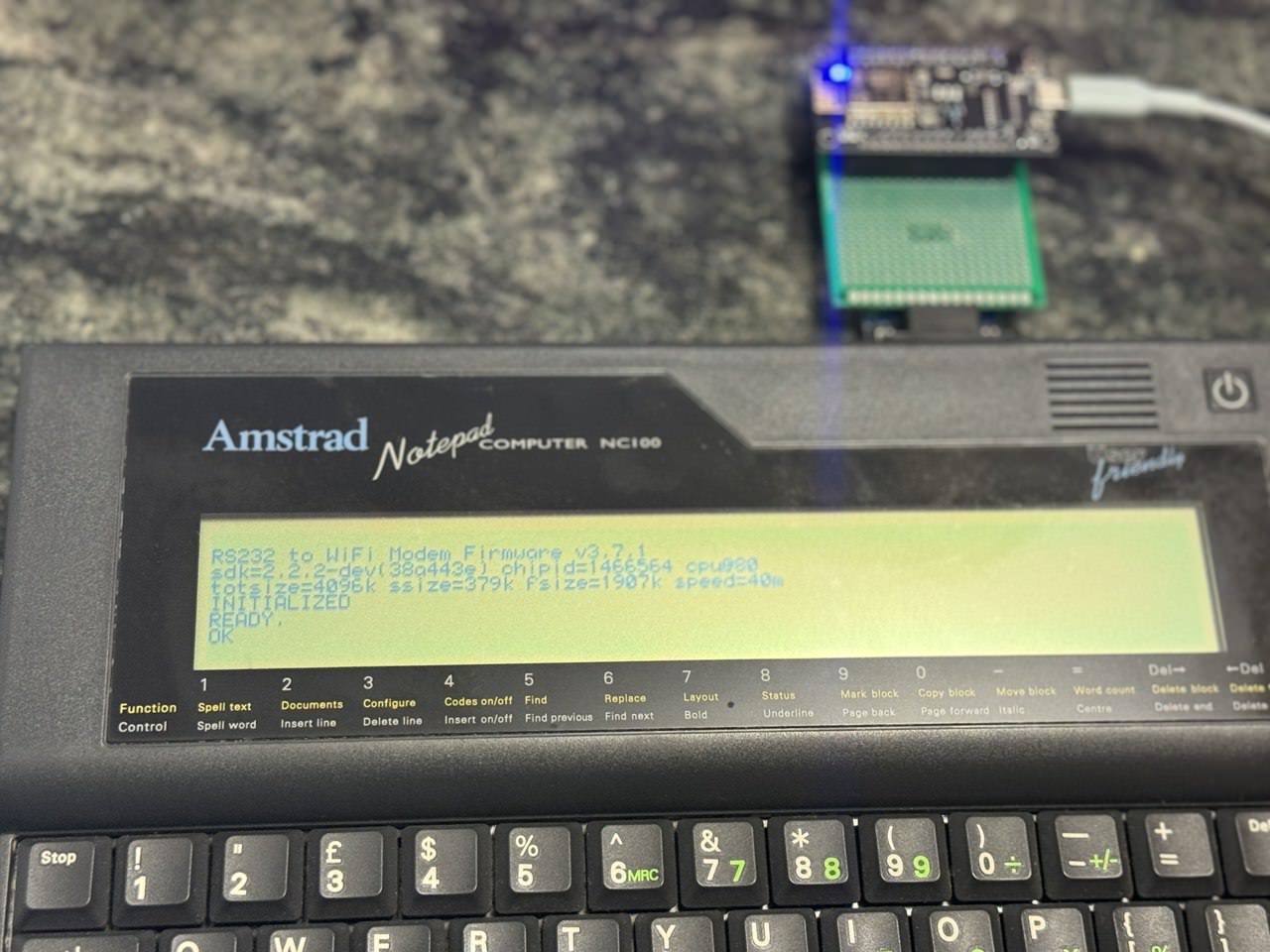

Utilicé un módulo convertidor USB a serie para conectar el ESP8266 ESP-12F al PC y poder flashear el firmware Zimodem 1 , con su correspondiente configuración, utilizando cables Dupont hembra a hembra.
CONEXIONES
| Convertidor USB | NodeMCU |
|---|---|
| RXD | TX |
| TXD | RX |
| Vcc | Vin |
| GND | G |
| GND | D3* |
- El pin D3 (GPIO00) tiene que estar conectado a GND para fines de flasheo, pero luego se retira una vez terminado.
| NodeMCU | RS232 |
|---|---|
| TX | TX |
| RX | RX |
| 3v | Vcc |
| G | GND |

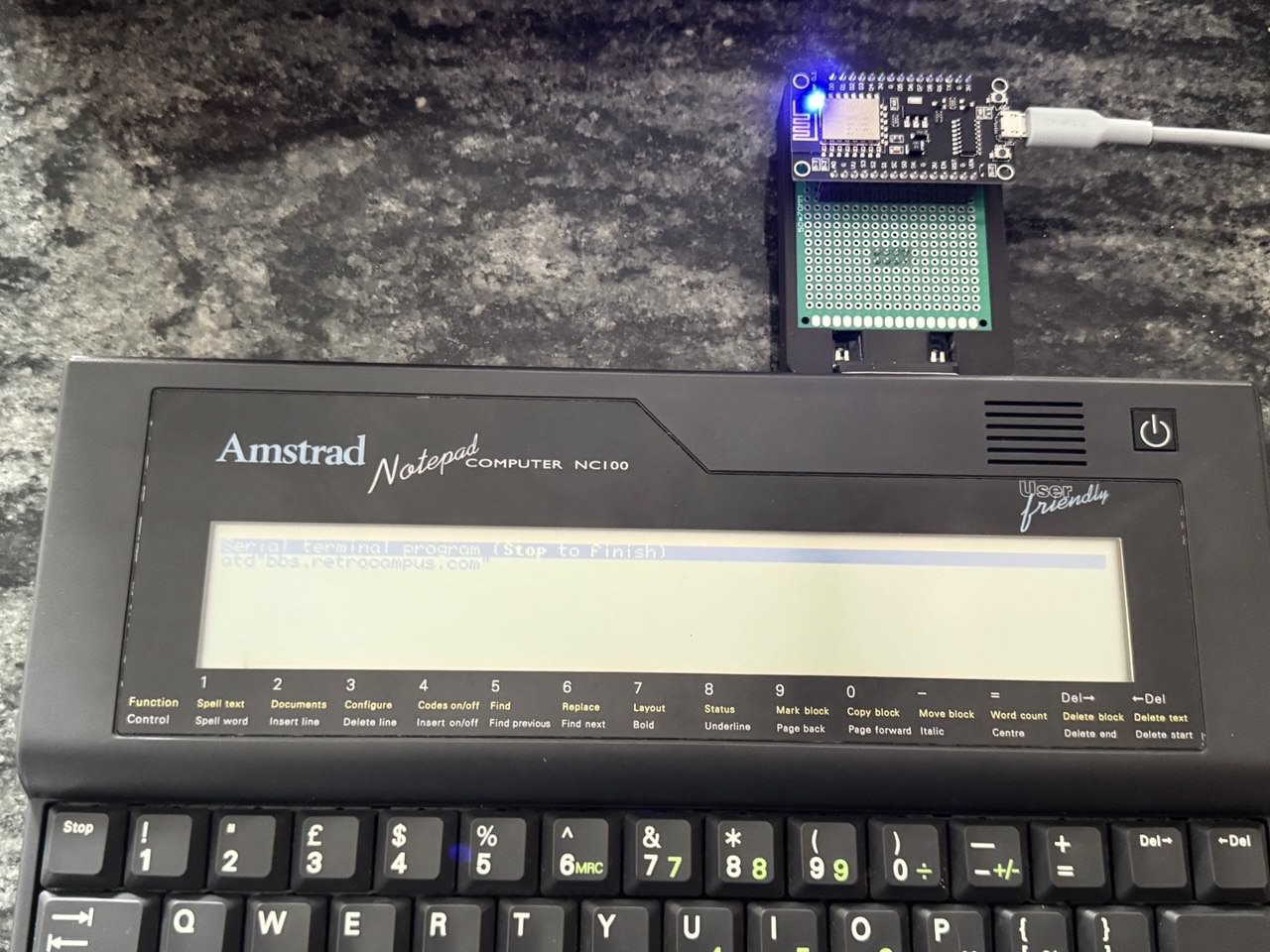

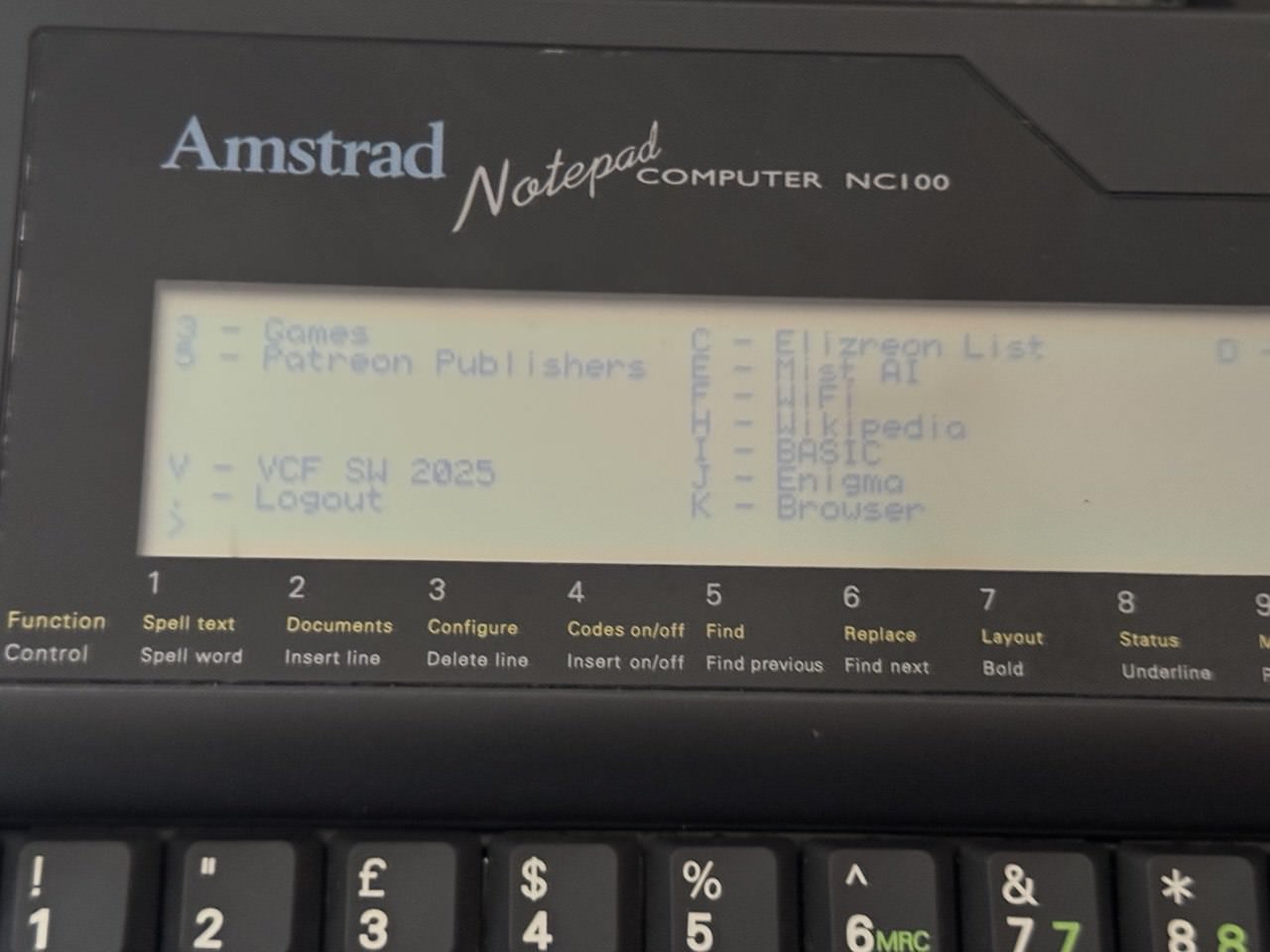

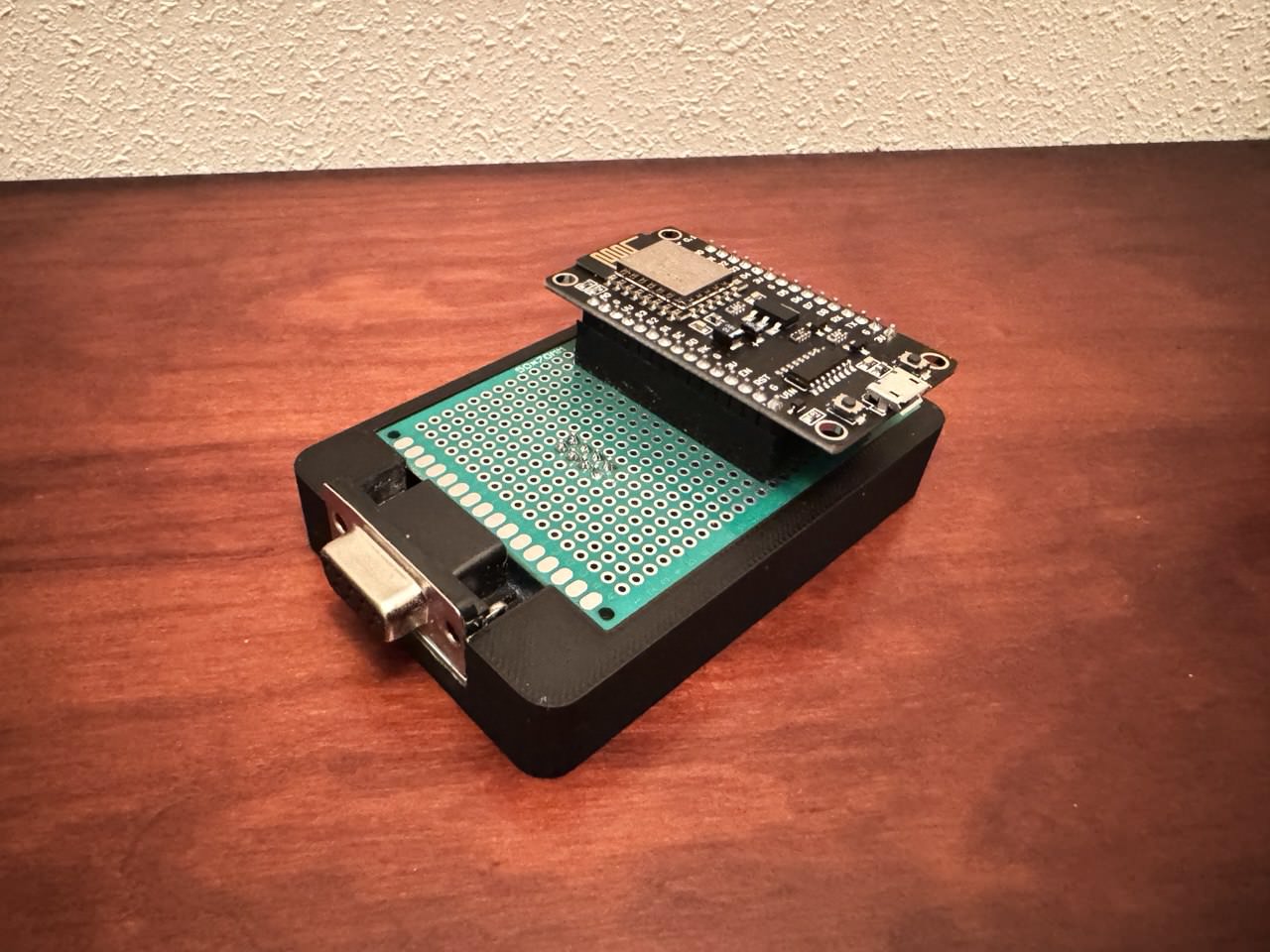

Finalmente hice en 3d una pequeña base para el módem wifi y concluí el proyecto probando con la BBS de Retrocampus y todo salió perfecto!!.
FOTOS
