ZXB Mini Keyboard
He diseñado con cariño unas PCBs para un mini keyboard para el emulador ZXBaremulator. Lo he terminado de montar y me encanta el resultado 😎. Comparto los gerbers 1 por si es de interés para alguien.
Este diseño está inspirado e influenciado en el mini keyboard de la Xberry Pi de mi admirado Don Superfo. En este caso mi mini keyboard está hecho para ser usado con un hardware muy expecifico en concreto una Raspberry Pi 3 Modelo A+ 2 (placa que correrá el emulador ZXBaremulator 3) y una pantalla LCD IPS HDMI de 3,2 pulgadas de Waveshare 4. Ambas se unen por el puerto HDMI y la pantalla se alimenta de la raspberry a través de dos pines POGO conectados al gpio. Tambien he usado para este proyecto unos pulsadores SMD de 4,5x4,5x10 mm y diodos SMD 1N4148.
Por último decir que como quería que fuese totalmente portable le puse una batería lipo de 3,7V y usé como módulo de carga y convertidor DC/DC la Adafruit PowerBoost 500C que convierte la salida de la batería a 5,2V DC y que conecto a la raspberry a través de un bloque de terminal de 2 pines. A este módulo le añadí un interruptor de encendido/apagado a traves del pin ENABLE y todo funciona perfecto!!.
Y esto es todo.
FOTOS

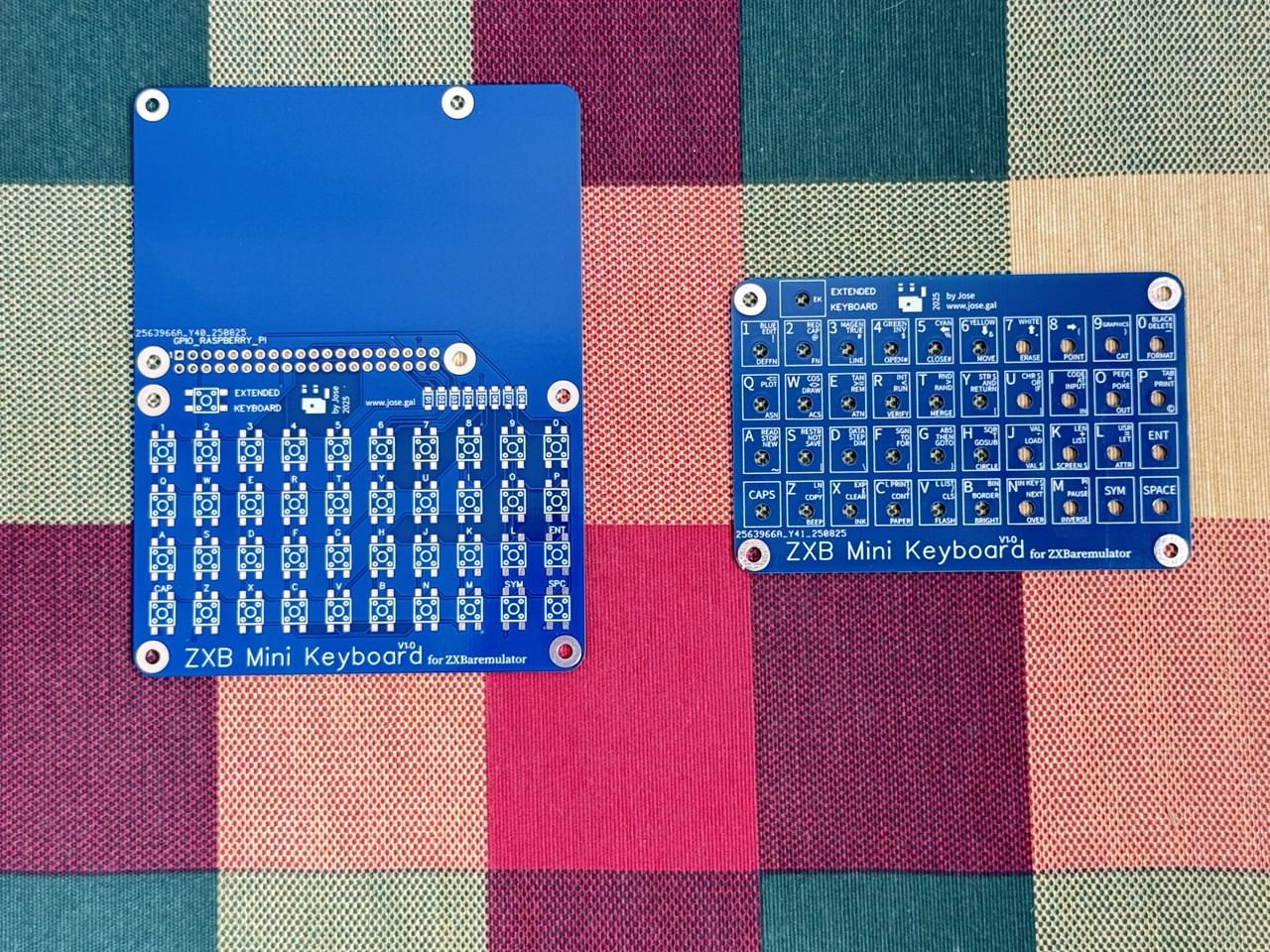

Las dos PCBs del proyecto

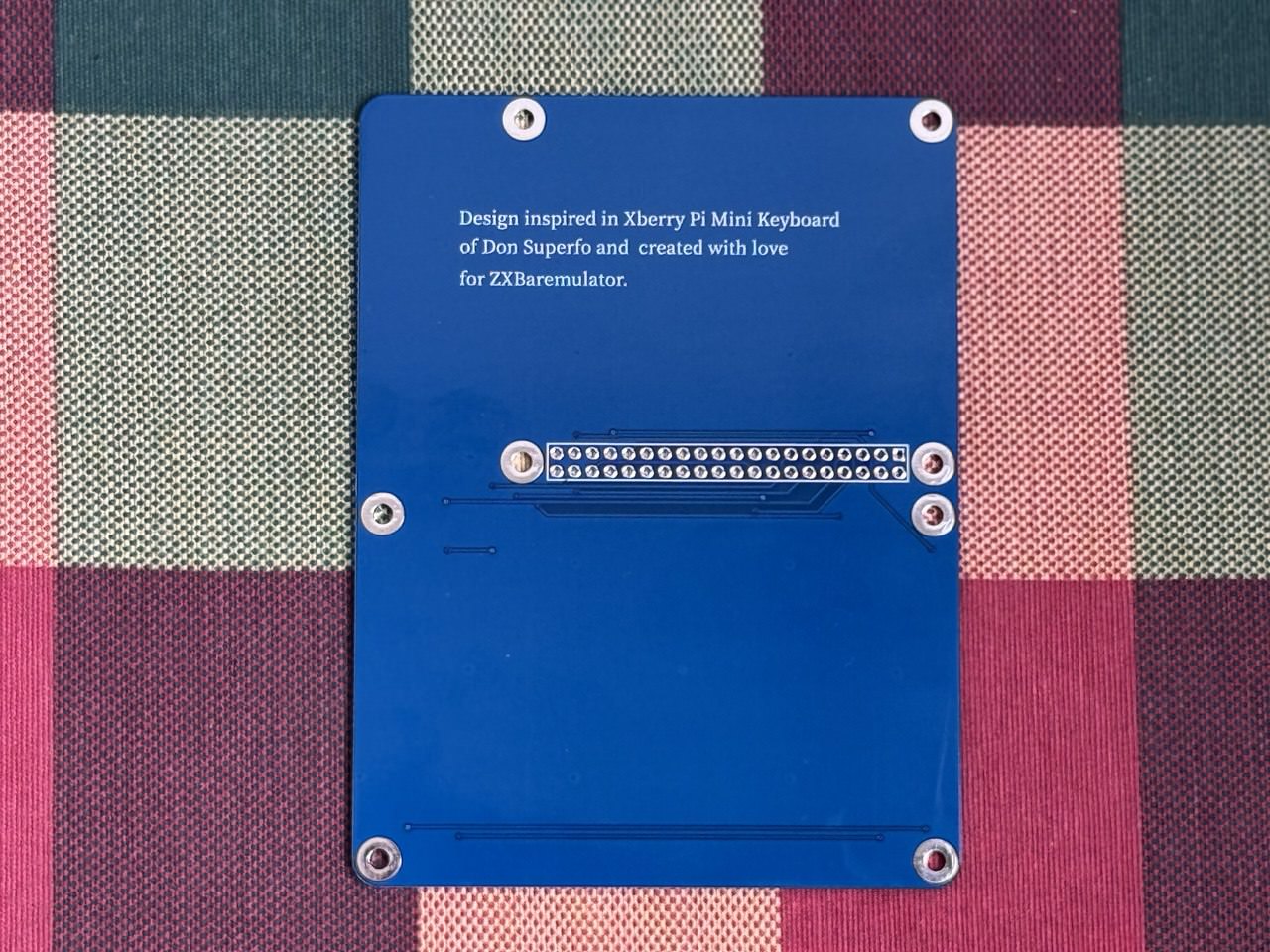

Parte posterior PCB principal
Componentes soldados

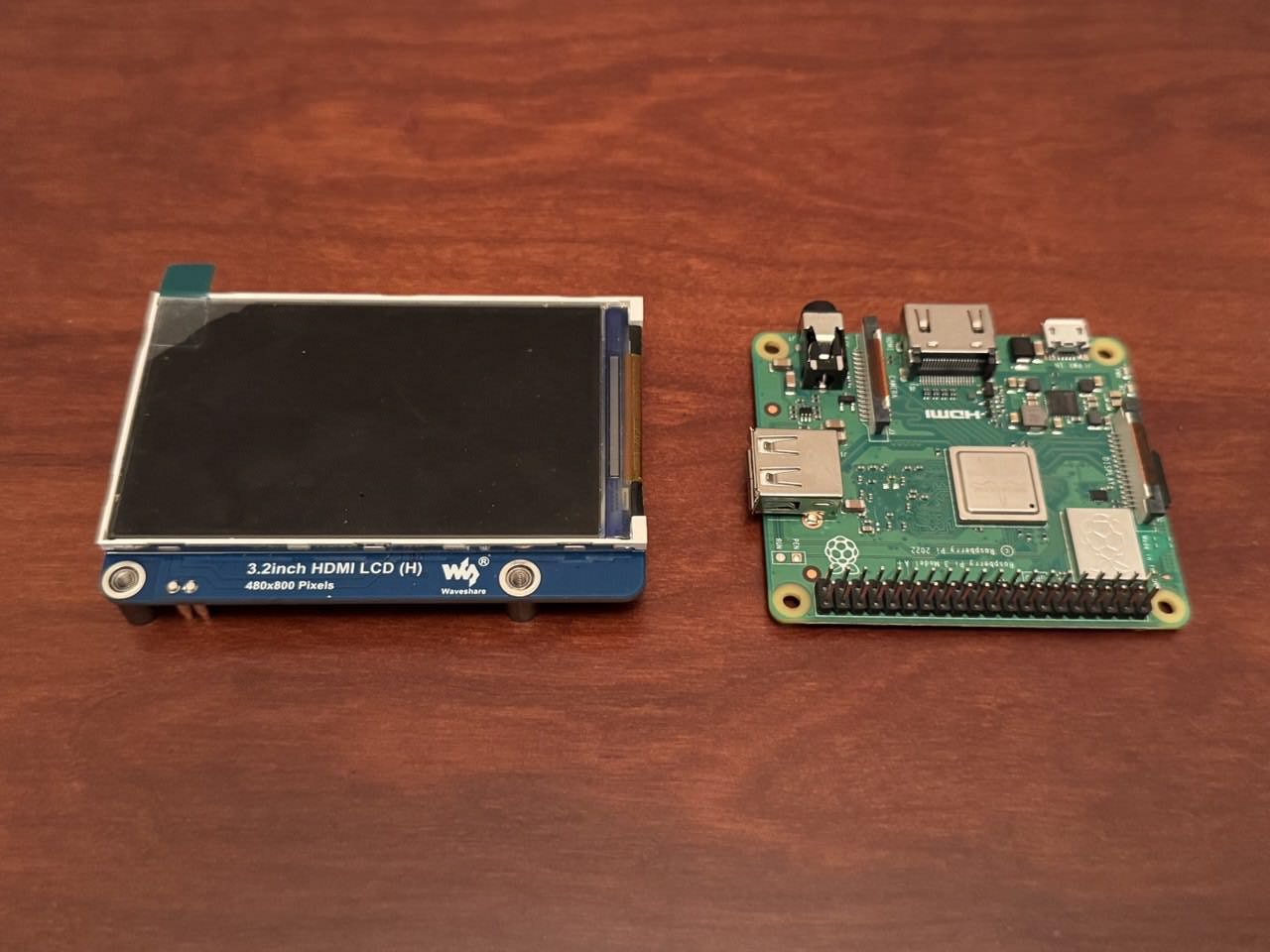

Raspberry Pi 3A+ y pantalla LCD

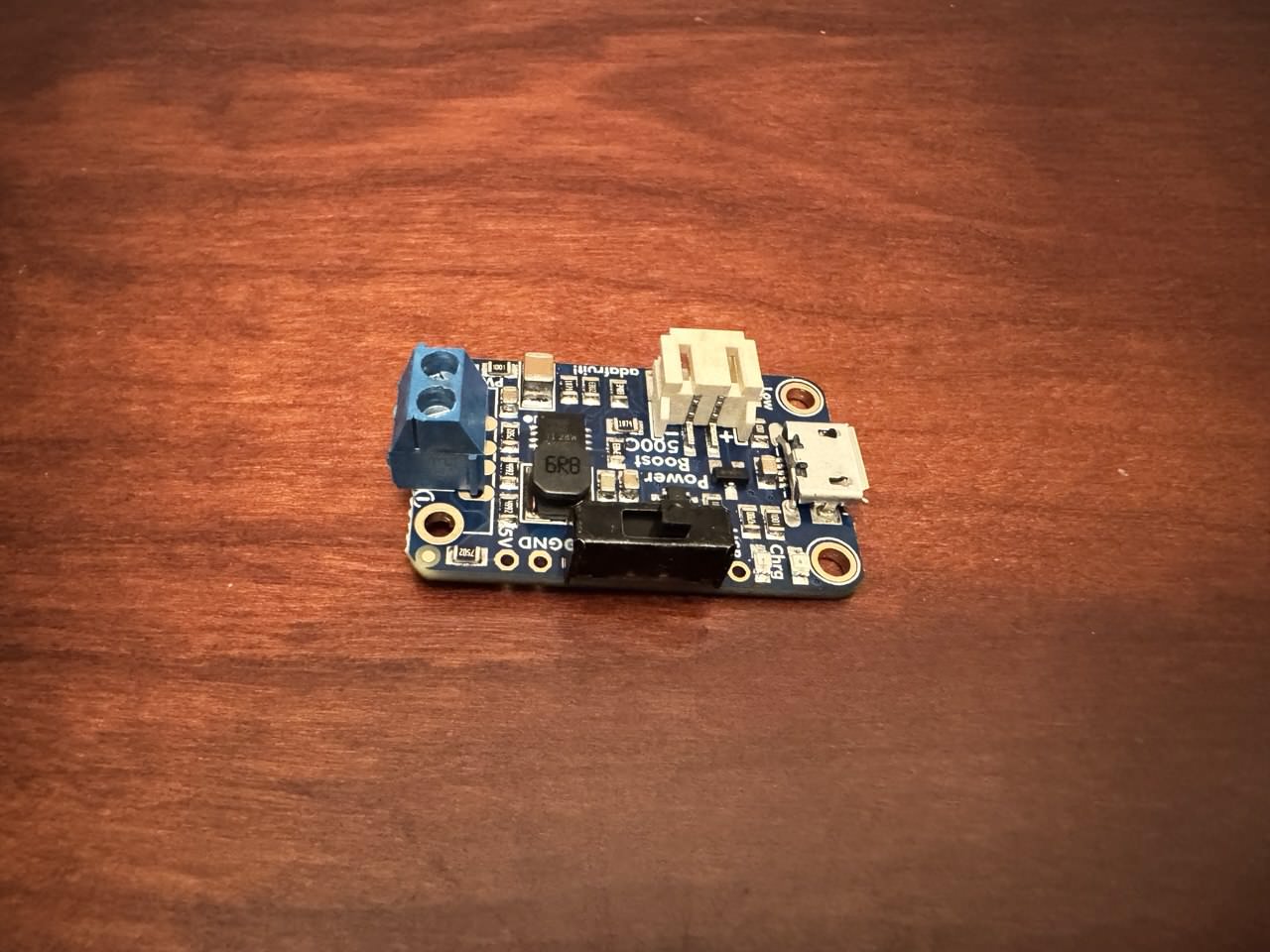

Adafruit PowerBoost 500C con interruptor y terminal de 2 pines soldados

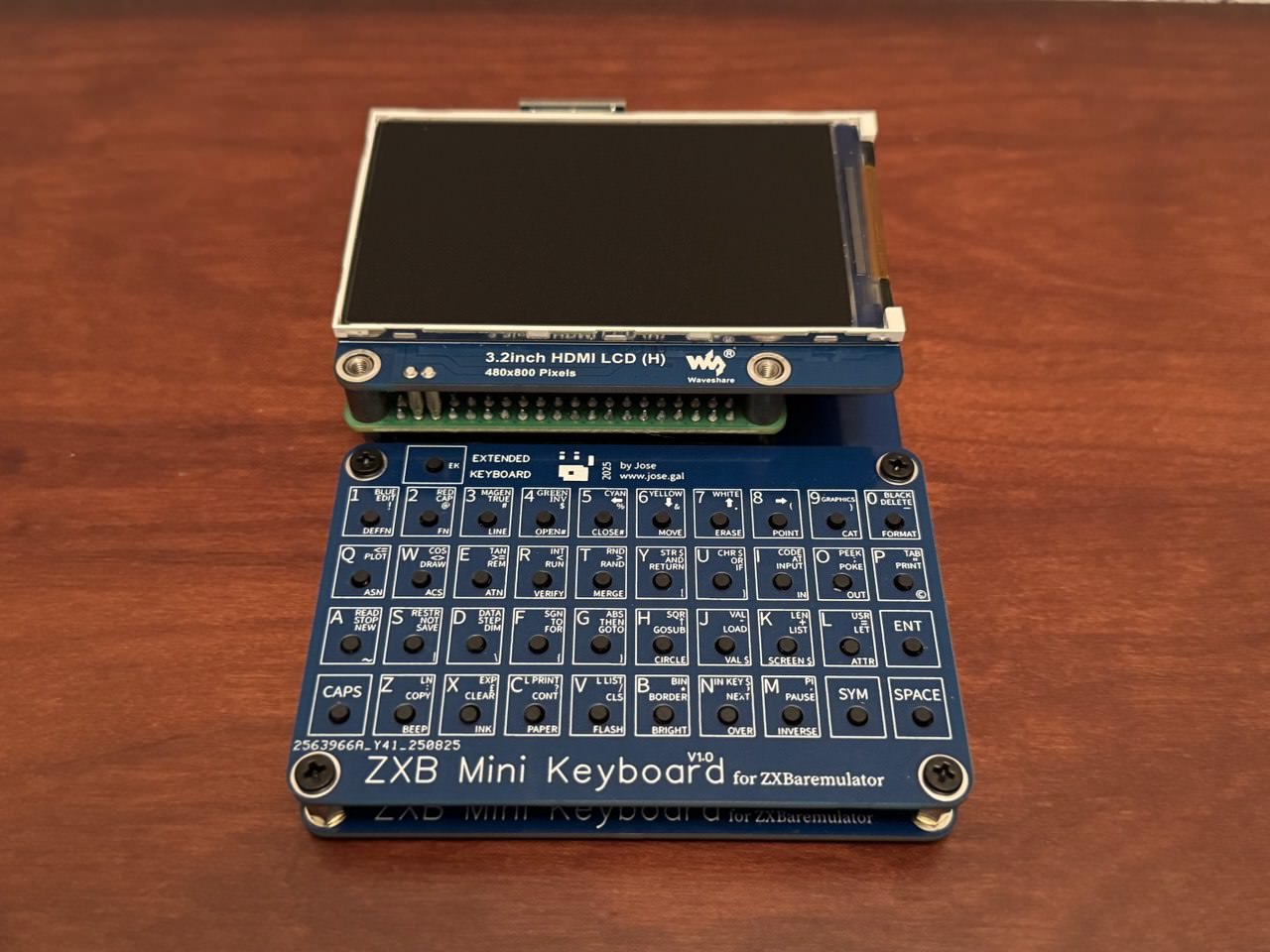

Mini Keyborad montado!! Parte frontal

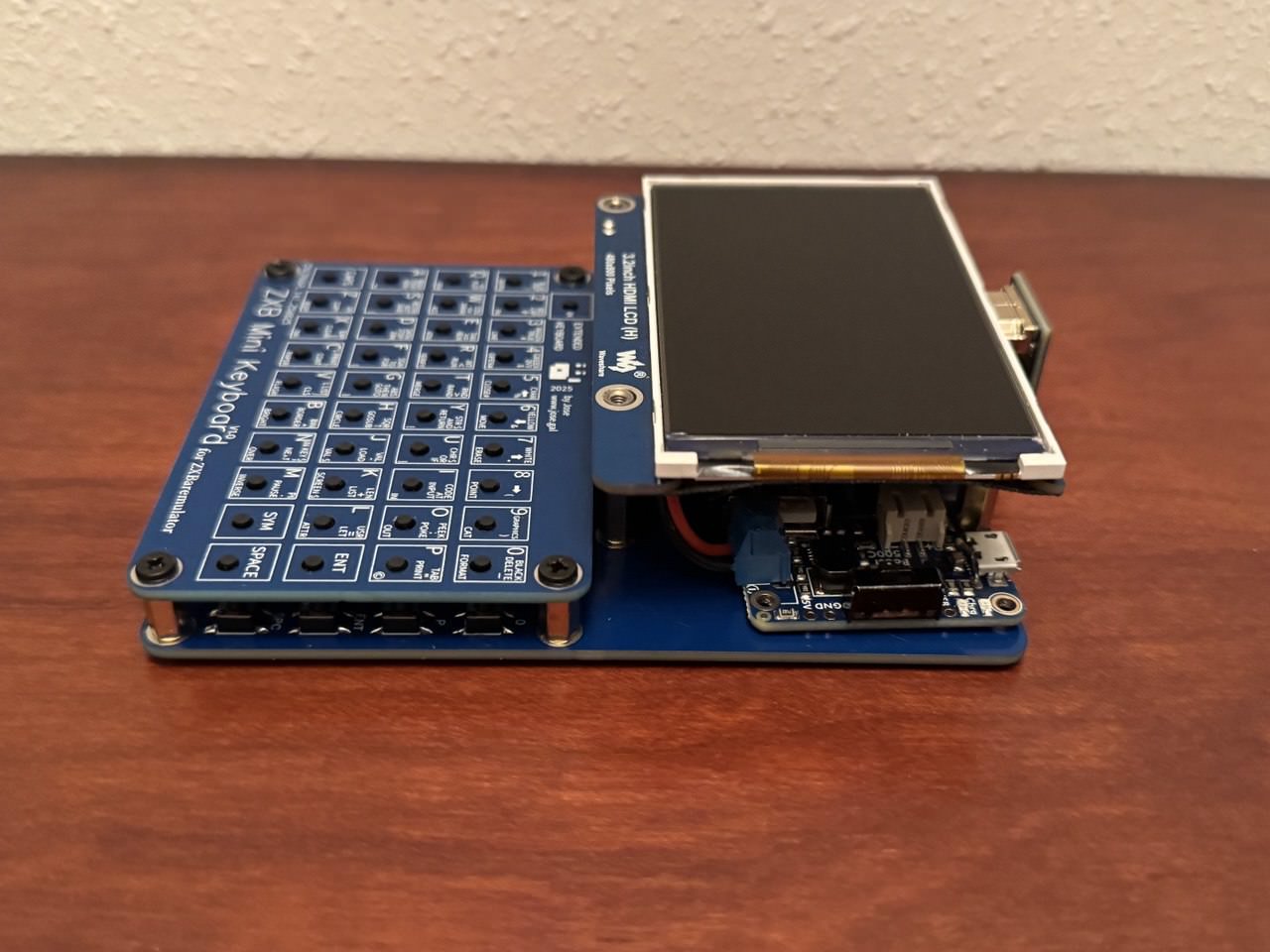

Lateral derecho

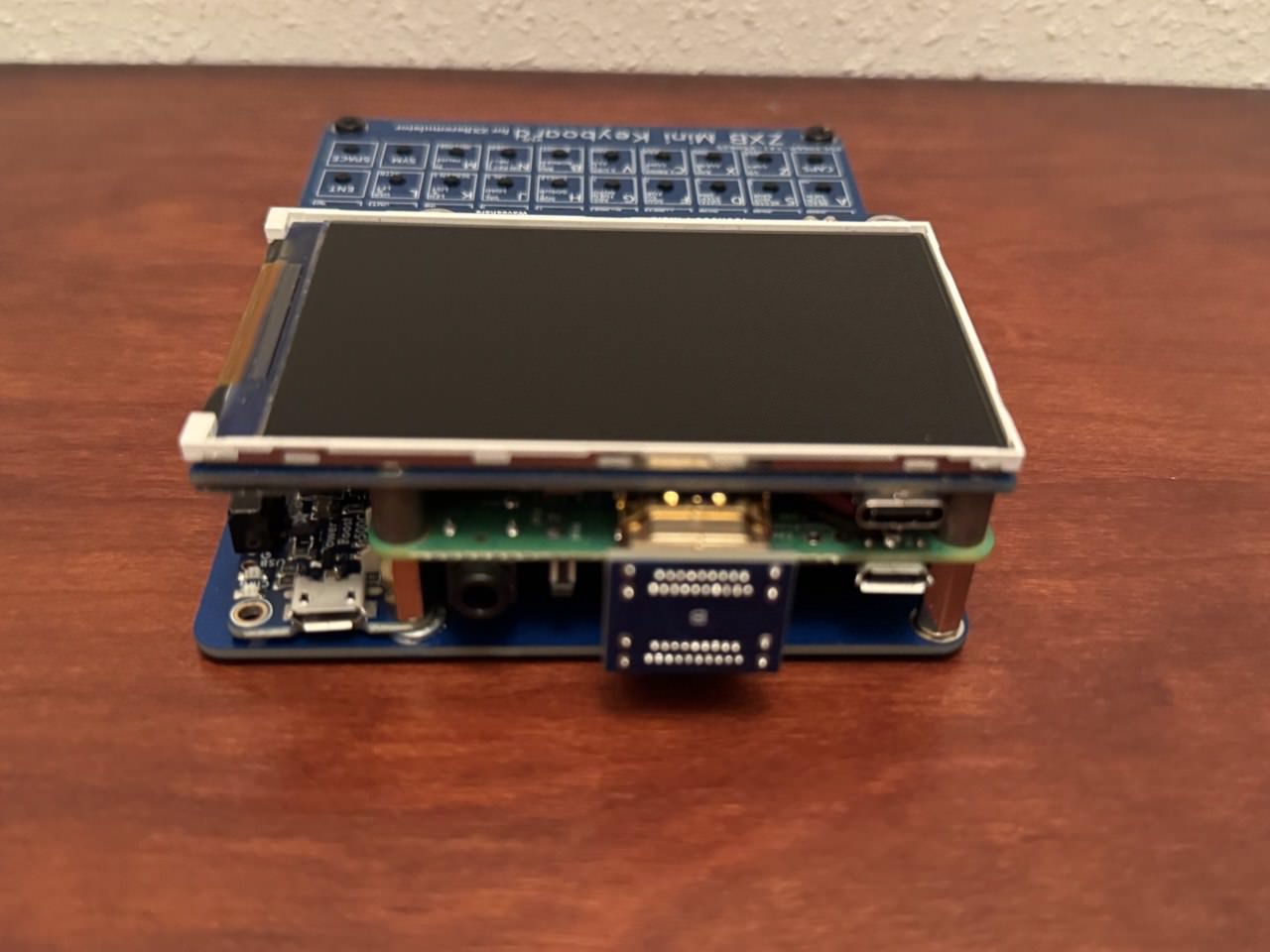

Lateral izquierdo

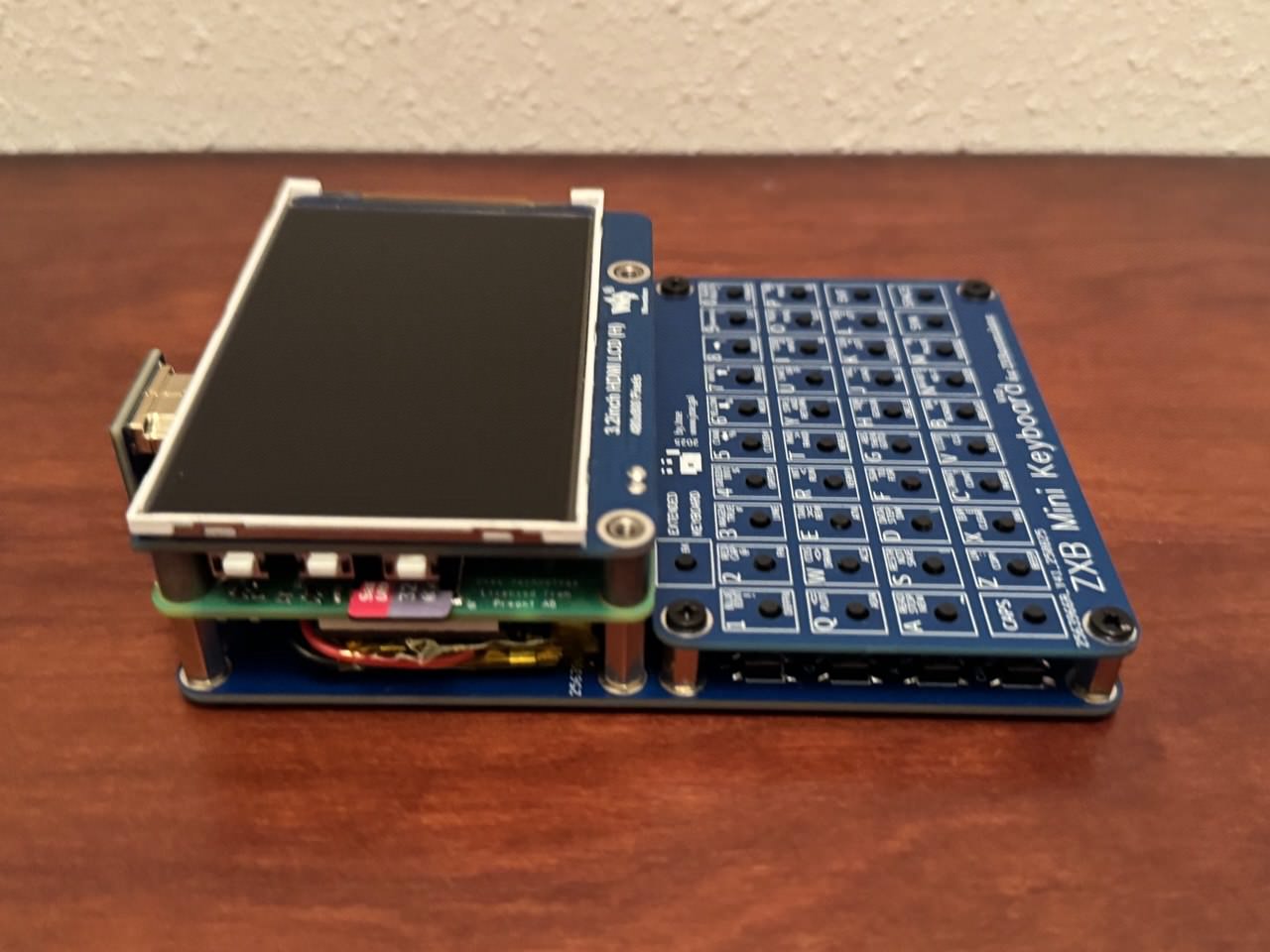

Parte superior

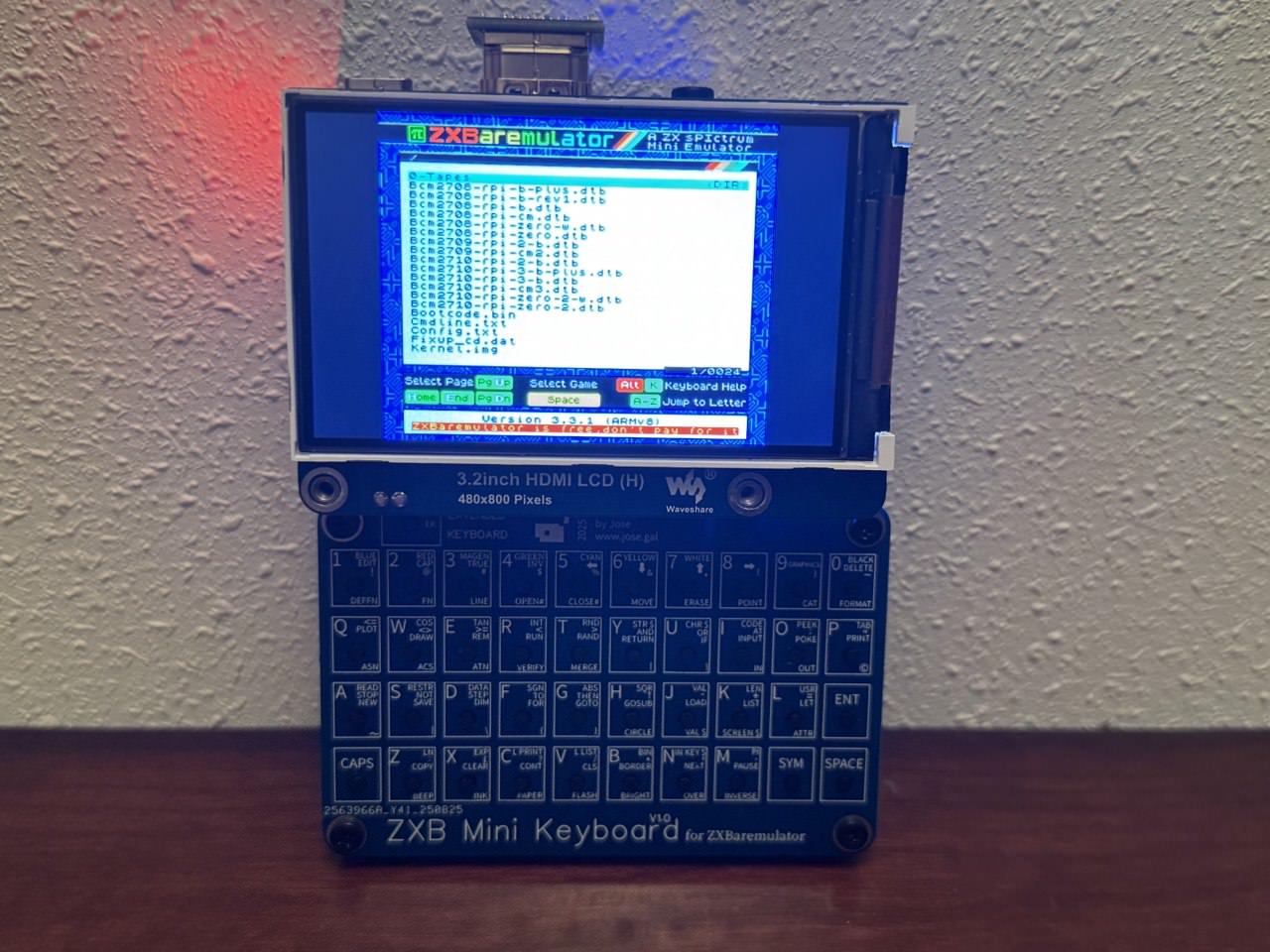

En funcionamiento. Todo OK!!
