Xberry-Pi Handheld Case

October 14, 2026

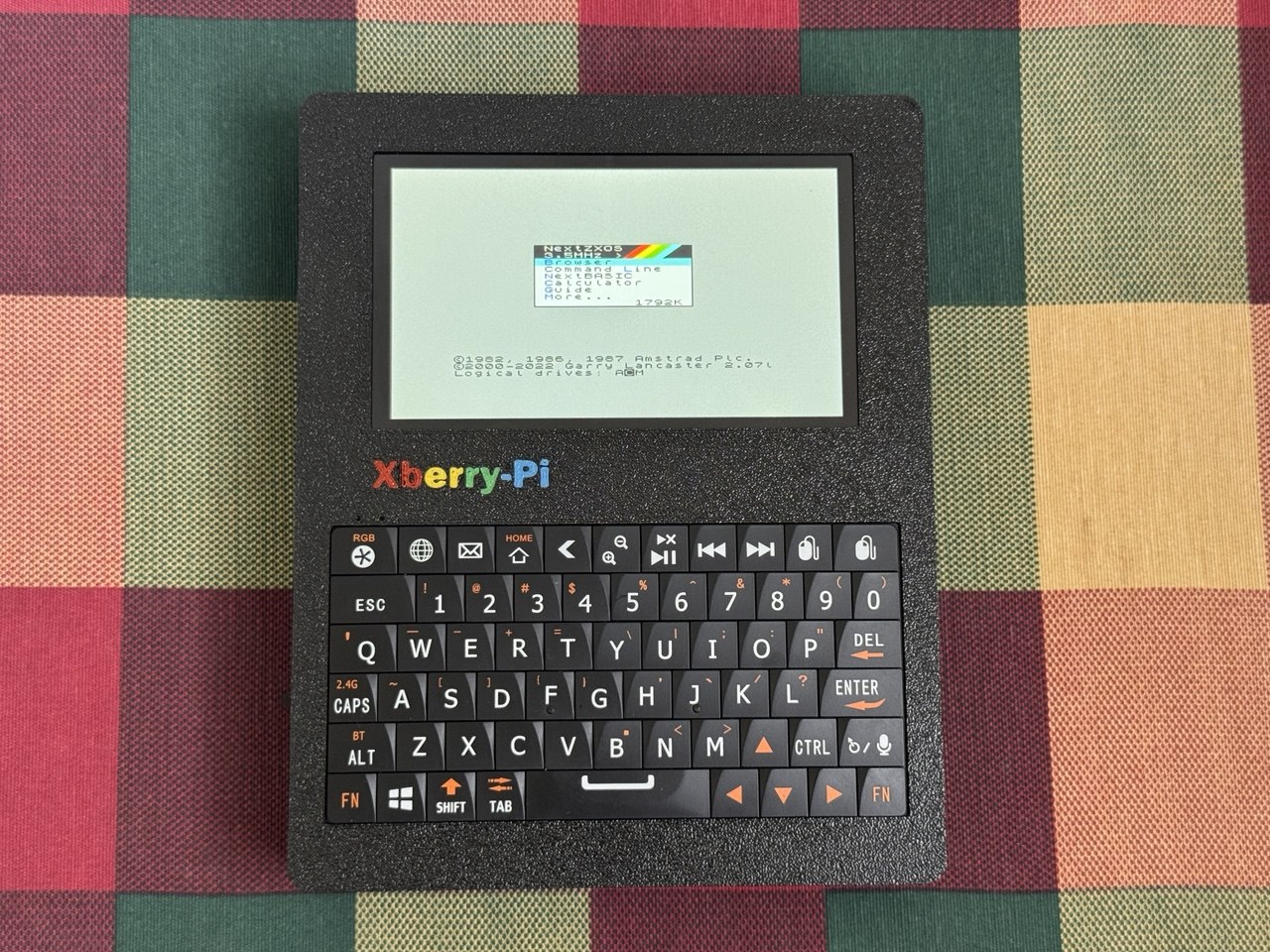

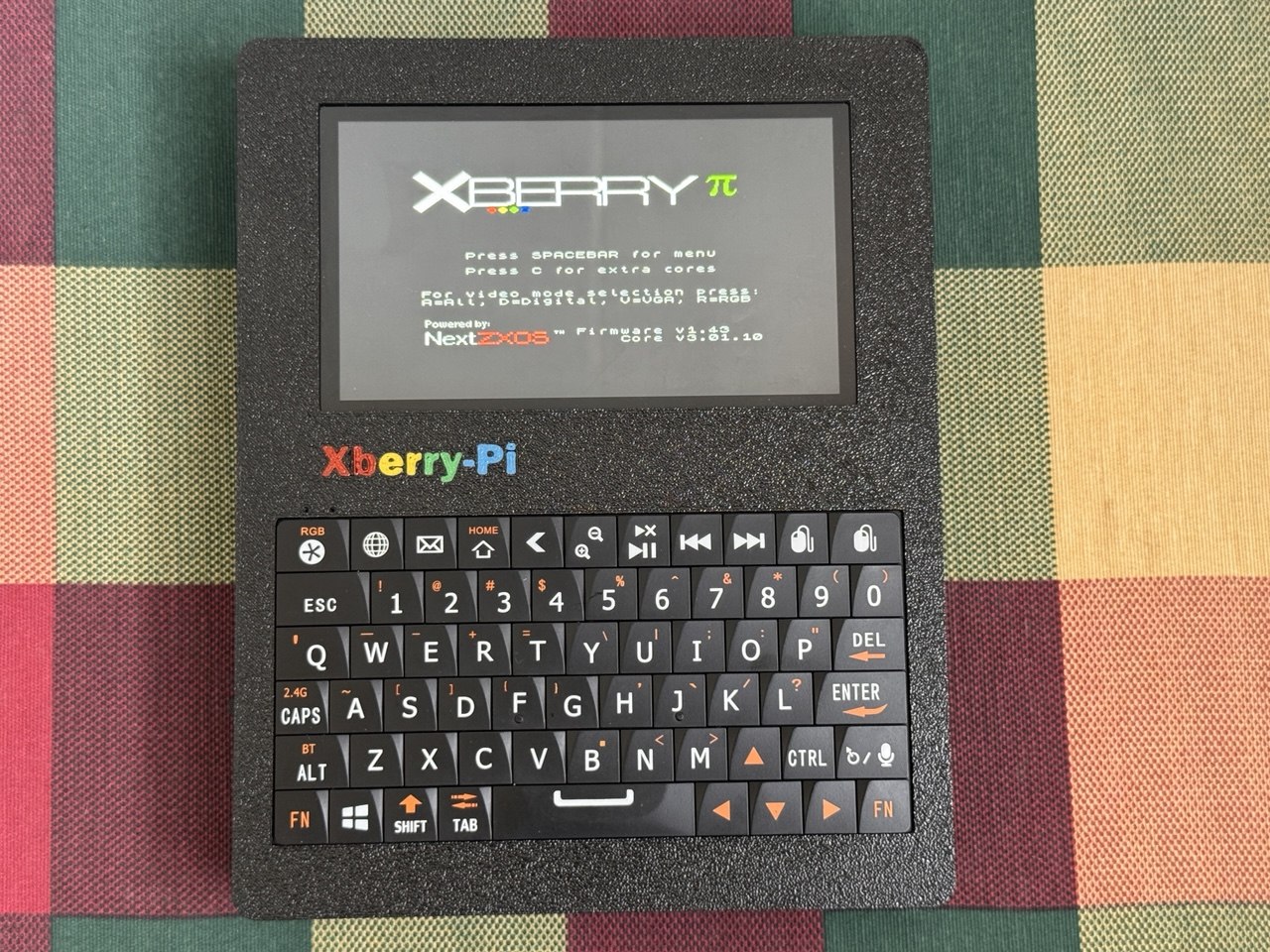

Siguiendo con la evolución de mis proyectos de carcasas impresas en 3D —en especial el diseño previo que desarrollé para ESPectrum—, he actualizado la estructura para adaptarla a un hardware muy especial: la placa Xberry-Pi Issue 5A, una auténtica joya compatible con ZX Spectrum Next que me regaló en su día el gran Don Superfo.

Este proyecto está concebido para un hardware muy específico, buscando integrar en un solo chasis portátil pantalla, teclado táctil/físico, alimentación LiPo y expansiones.

Especificaciones e Inventario de Hardware

Componente	Modelo / Especificación	Función / Notas
Placa Base	Xberry-Pi Issue 5A (Don Superfo)	Núcleo del sistema (Formato Raspberry Pi)
Pantalla	Waveshare 4.3” Capacitive Touch Screen LCD (B)	Pantalla táctil capacitiva por HDMI Pi)
Teclado	Winmaxle Modelo B1 (Bluetooth / Wi-Fi / 2.4GHz)	Teclado thumb-style mini (requiere modificación)
Energía	Adafruit PowerBoost 1000C + Batería LiPo	Módulo de carga y elevador a 5V con gestión de carga
Expansión	Extensor MicroSD flexible	Acceso cómodo a la tarjeta SD externa
Controles	Módulo de 3 pulsadores + Interruptor	Botones dedicados para NMI, Reset y Drive
Tornillería	Insertos roscados M1 y M2 + Tornillos M2	Sujeción mecánica limpia sin roscar directamente sobre plástico

Proceso de Montaje y Ensamblaje

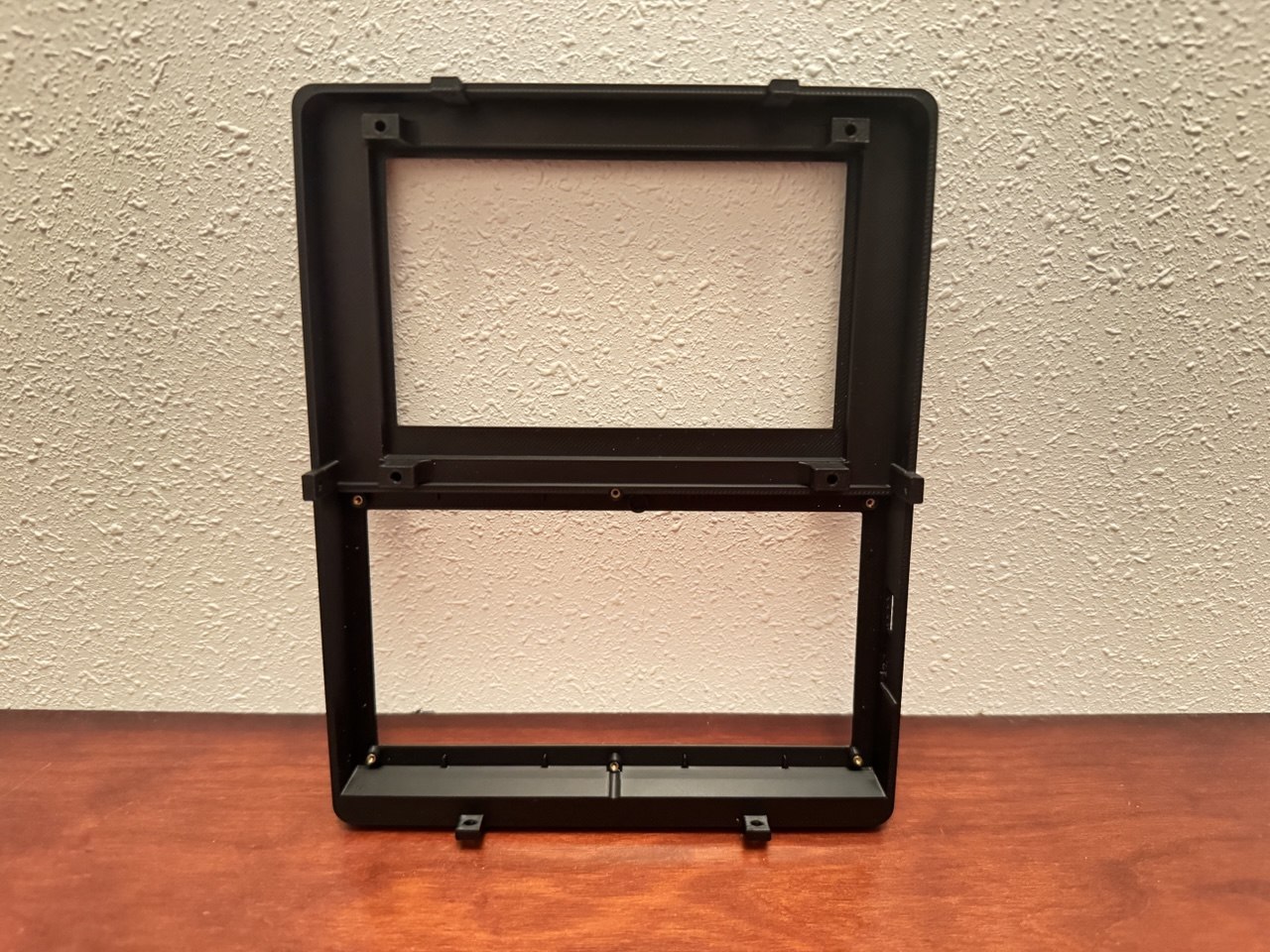

El chasis está dividido en dos grandes secciones impresas en 3D: la parte superior (Top) y la inferior (Bottom).

1. Cubierta Superior (Top Case)

En la carcasa superior se concentra la interfaz de control principal:

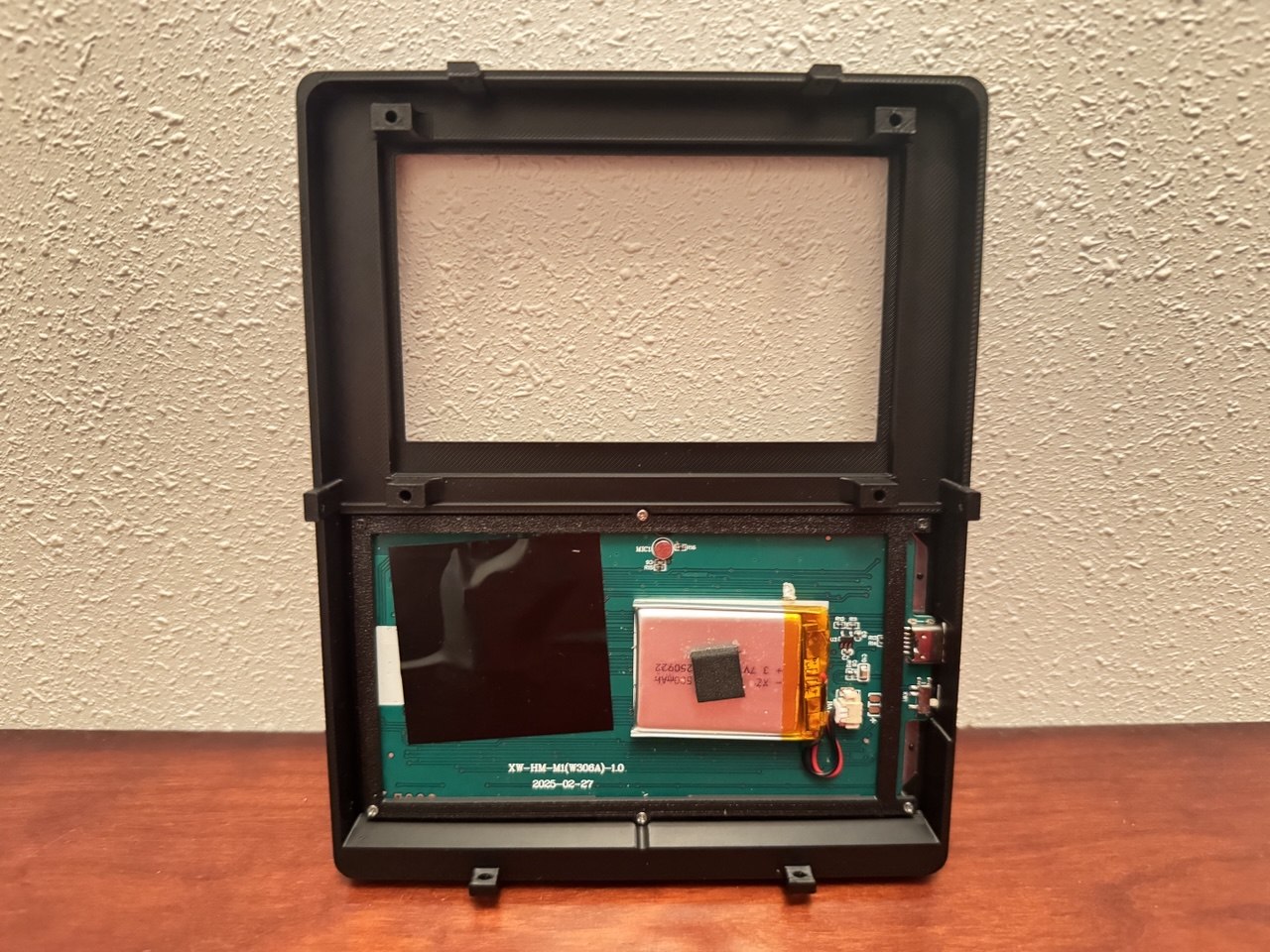

Modificación del teclado Winmaxle B1: Para integrarlo estéticamente y reducir grosor, hay que desmontarlo por completo
Extraemos la PCB interna e integramos su circuito en la ventana frontal de la carcasa. Se fija mecánicamente utilizando pequeños insertos roscados M1 y un marco (frame) de ajuste impreso en 3D.
Fijación de la pantalla: La pantalla Waveshare LCD de 4.3” se asegura al frontal mediante 4 pequeñas piezas de retención e inserción de tornillería.
Interconexión: La placa Xberry-Pi se enlaza directamente a la pantalla a través del puerto HDMI.

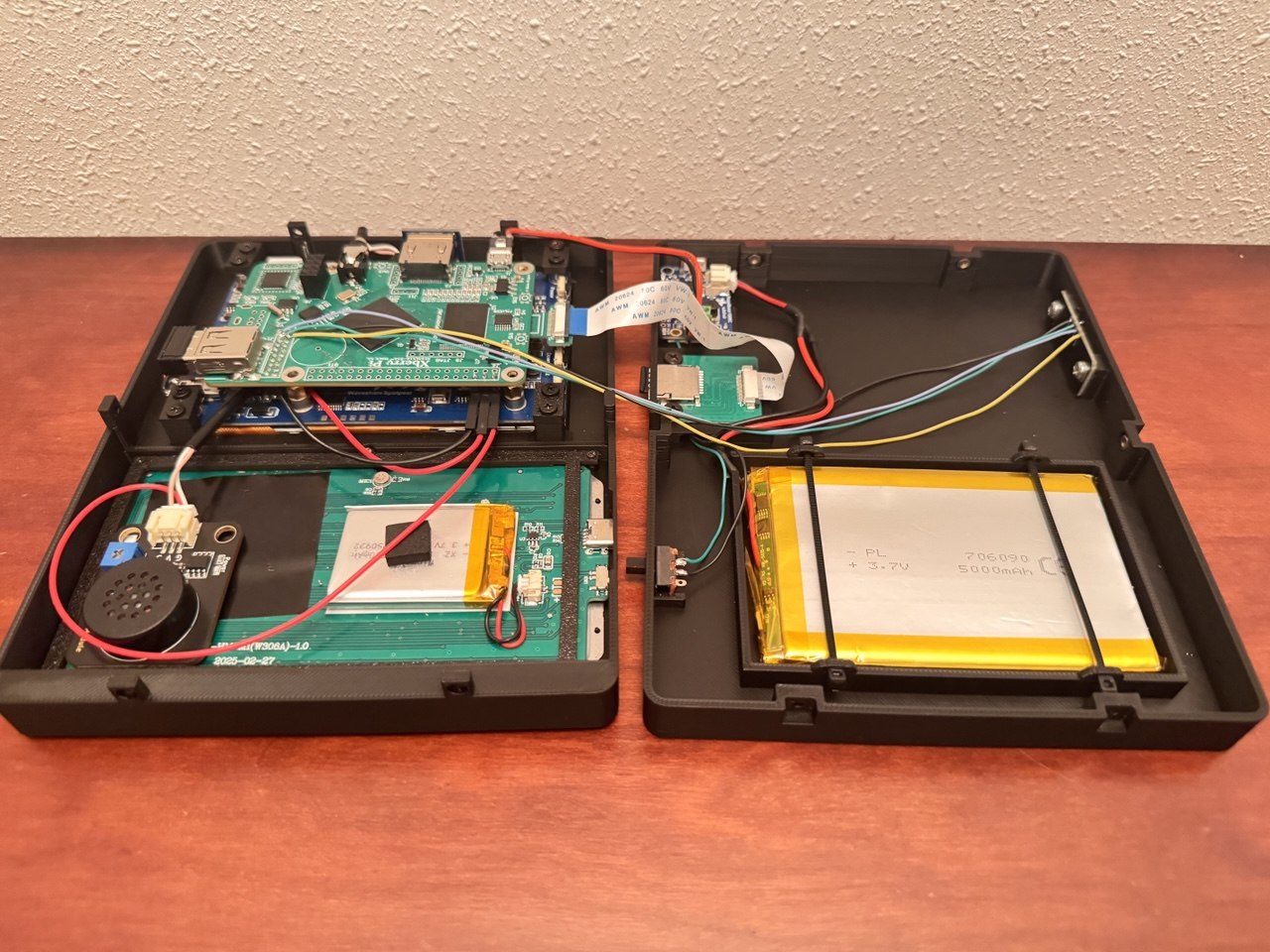

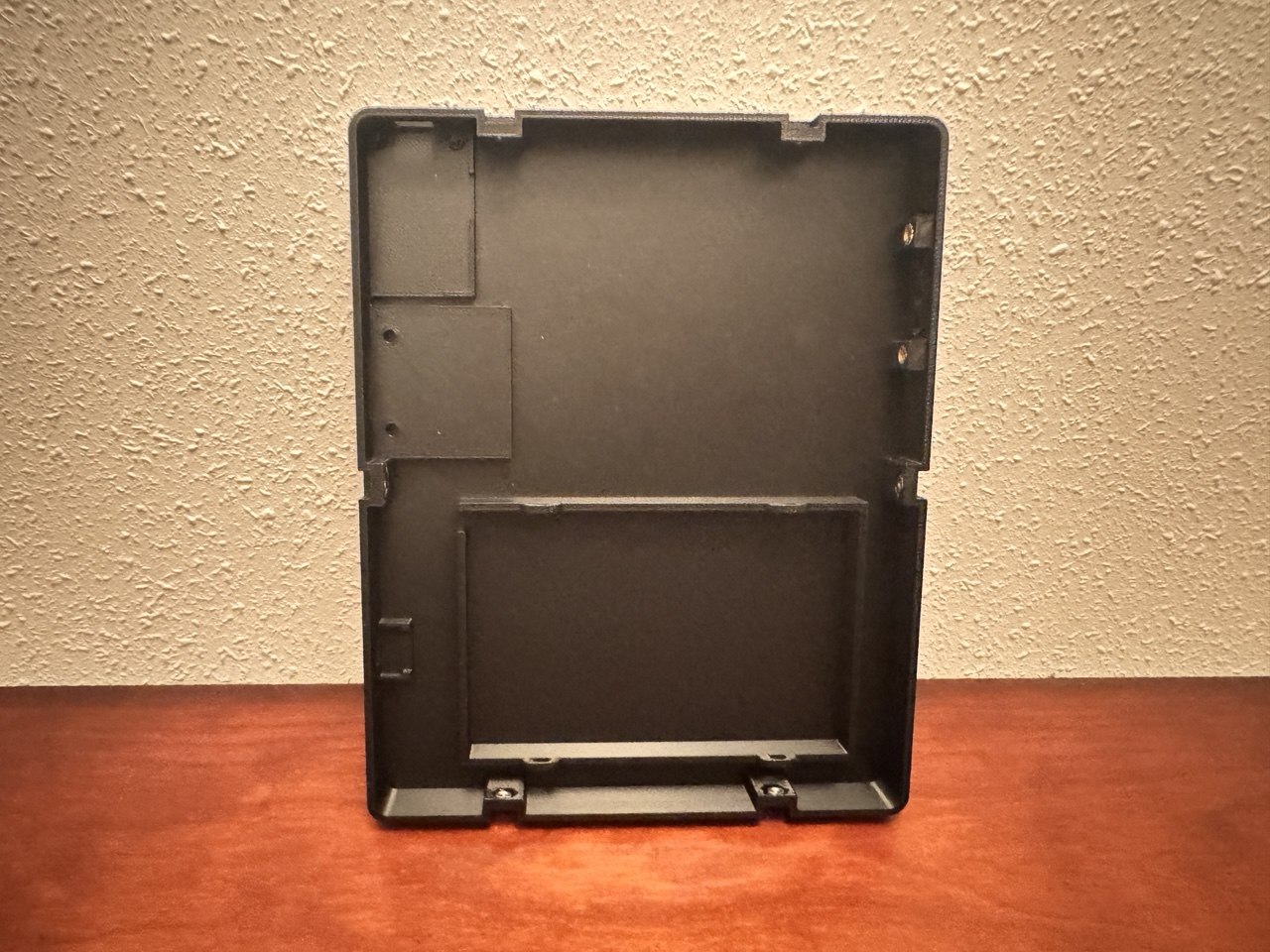

2. Cubierta Inferior (Bottom Case) y Electrónica

La parte trasera alberga la gestión de energía, el almacenamiento y los mandos secundarios:

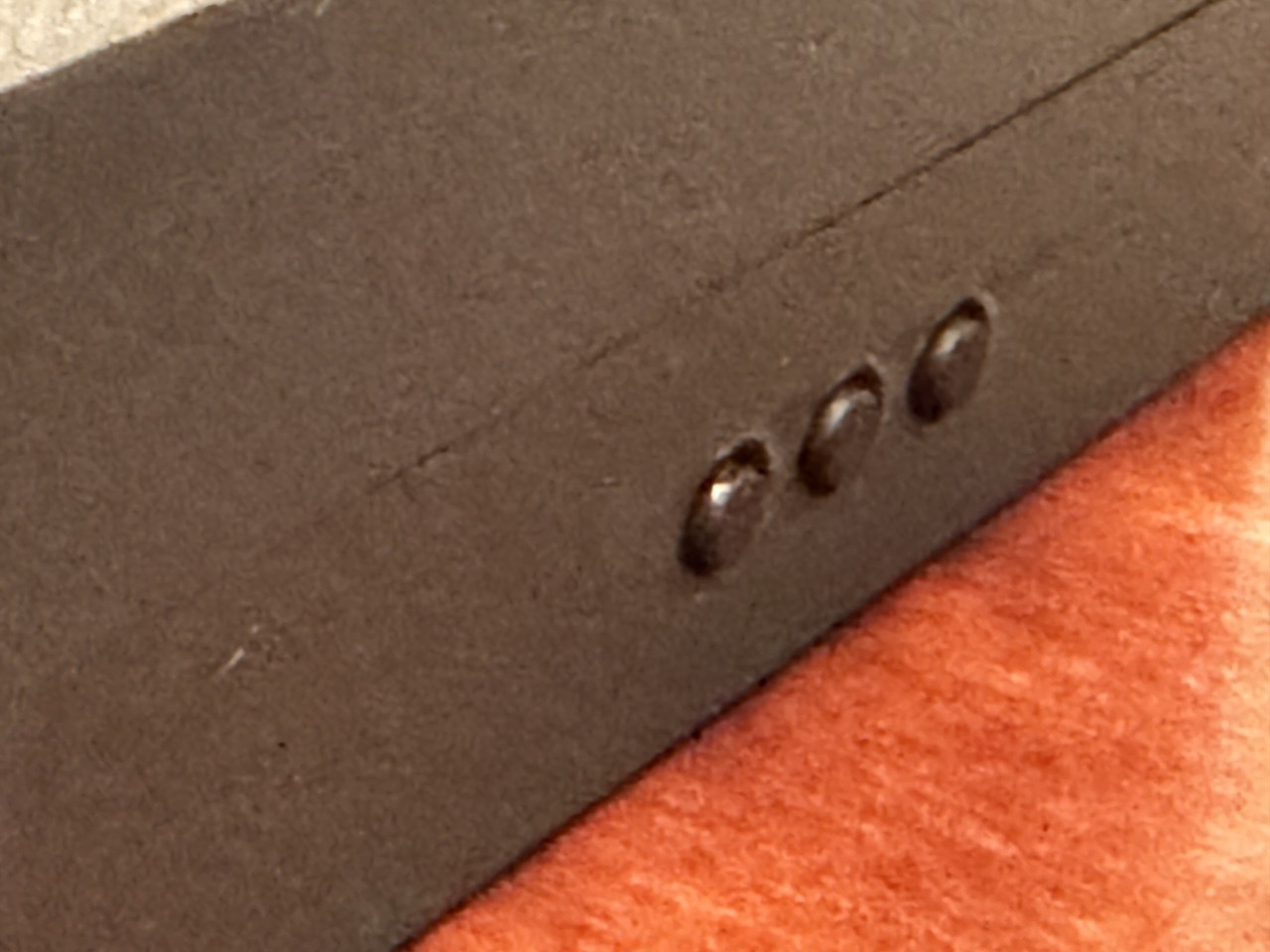

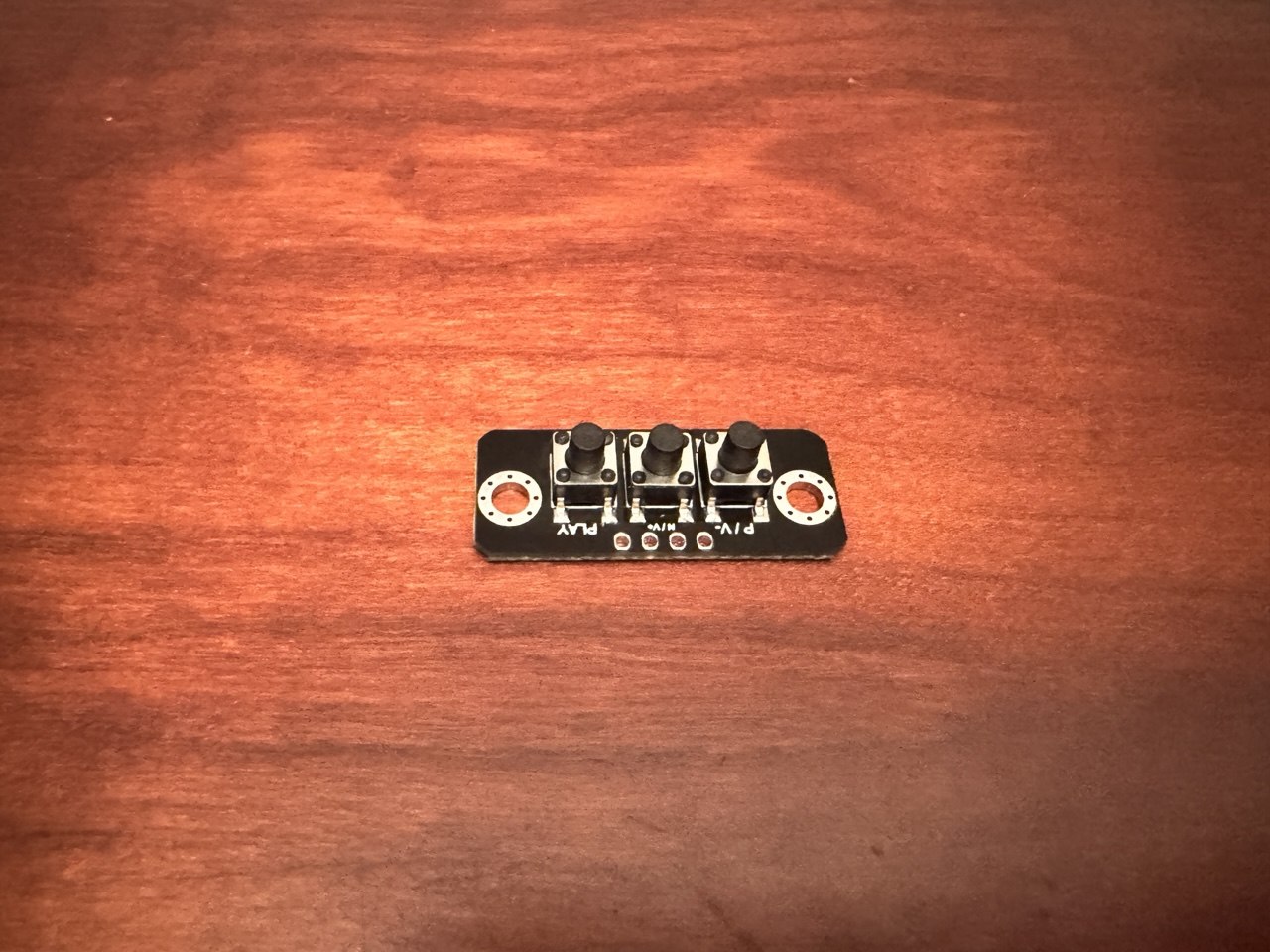

Módulo de botones: Cavidad a medida para el módulo de tres pulsadores con acceso directo a las funciones de NMI, Reset y Drive.
Sistema de energía: Espacio reservado para acomodar la batería LiPo, el módulo PowerBoost 1000C (que nos permite cargar y alimentar simultáneamente) y el conmutador/interruptor principal de encendido.
Lector de tarjetas: Alojamiento específico para el extensor MicroSD, permitiendo cambiar de tarjeta sin necesidad de abrir la carcasa.
Unión mecánica: La tapa trasera incluye cavidades para alojar tuercas M2.

Cierre Final

Ambas partes del chasis (Top y Bottom) se ensamblan de forma rígida utilizando tornillos M2, logrando un acabado compacto, robusto y cómodo de sostener con ambas manos.
