Xberry-Pi Plus Case
March 20, 2026
Diseño creado para ser utilizado con el modelo de placa Xberry-Pi Issue 4G y dedicada a su creador Don Superfo y a toda su comunidad. Este diseño lo comparto en MakerWorld.
Esta carcasa se inspira en el diseño del Zx Spectrum Plus. La parte superior e inferior están impresas en una sola pieza por lo que es necesario una impresora 3D que maneje volúmenes grandes.
La parte inferior muestra lateralmente tres oquedades que sirven para poner pulsadores para el NMI, Reset y Drive. En la parte inferior se alberga la Xberry-Pi la cual se sujeta a la misma con insertos M2 y su correspondiente tornillería, a mayores lleva también un espacio para alojar un extensor de MicroSD que se sujeta de la misma manera. Por la parte frontal se presenta una salida para alojar un DB9 para un joystick.
En la parte superior los logotipos van impresos en la misma capa excepto el arcoíris (rainbow) que se imprime aparte y tiene que ser pegado.
En la parte inferior irán pegados unos Round Feet los cuales se pueden colocar con la ayuda de un pequeño útil que diseñé para facilitar dicha tarea. Este diseño lleva unos Support Legs con unas pequeñas piezas de goma y sus correspondientes Muelles-Spring inspirados en el original.
Para el teclado utilicé una PCB diseñada por Don Superfo haciendo uso de switches mecánicos Cherry MX y y sus correspondientes teclas o keycaps. Esta PCB se sujeta a la carcasa con insertos M2 y tornillería para la misma.
Finalmente para sujetar ambas partes de la carcasa entre sí, utilicé tornillería para plástico M2.6x8.
FOTOS

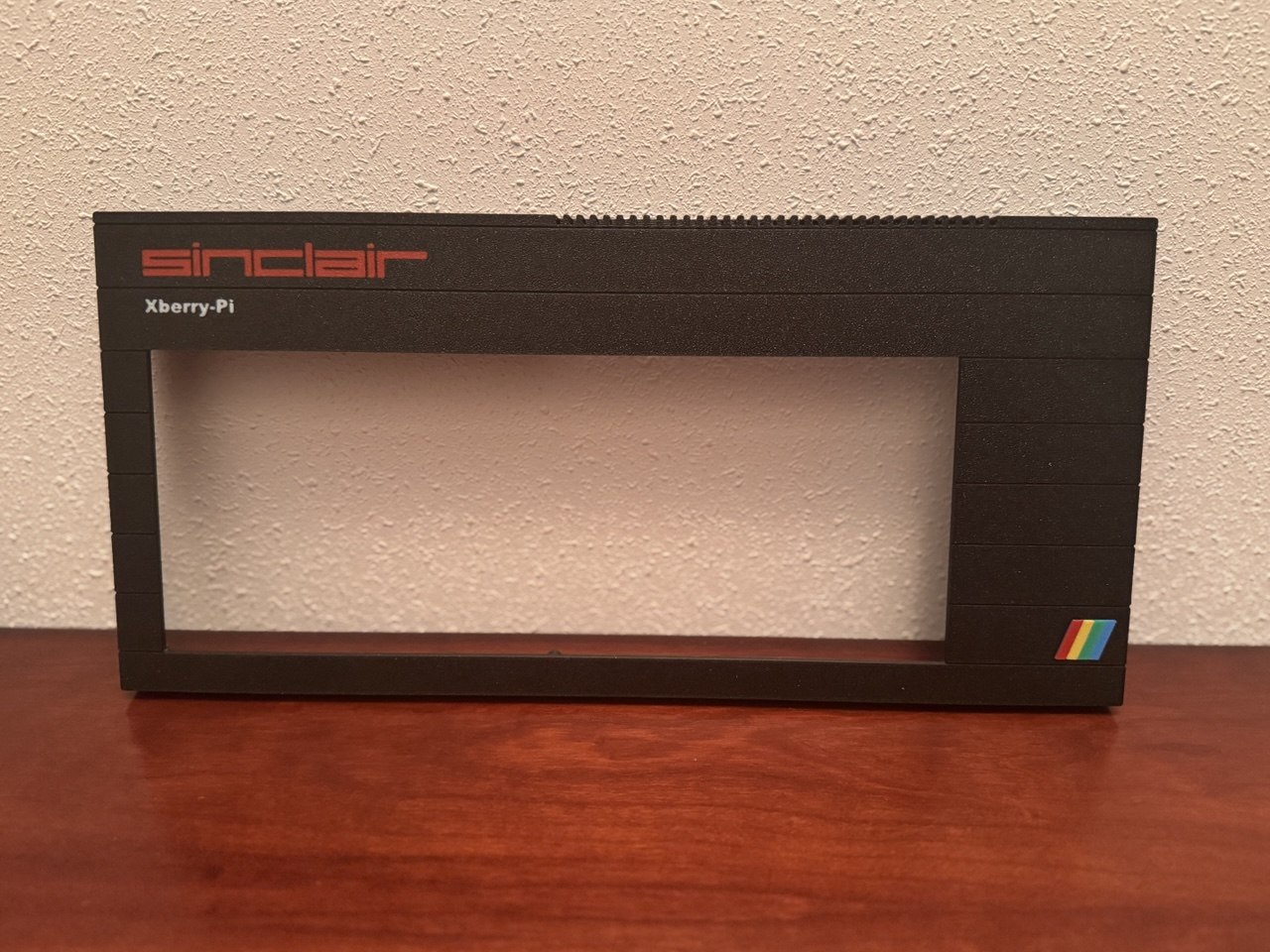

Parte superior

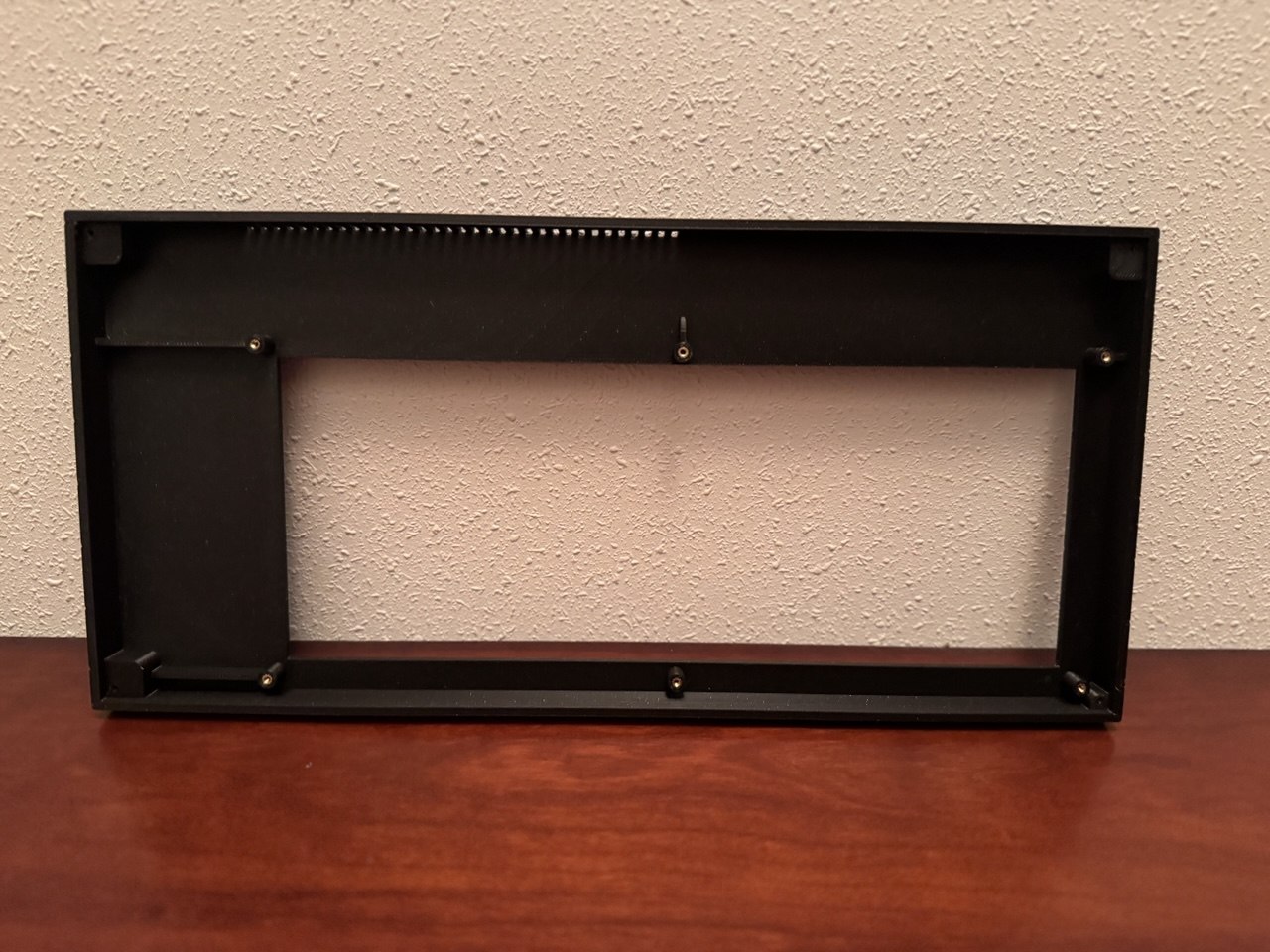

Insertos colocados en la parte superior
Parte inferior con todos los insertos colocados

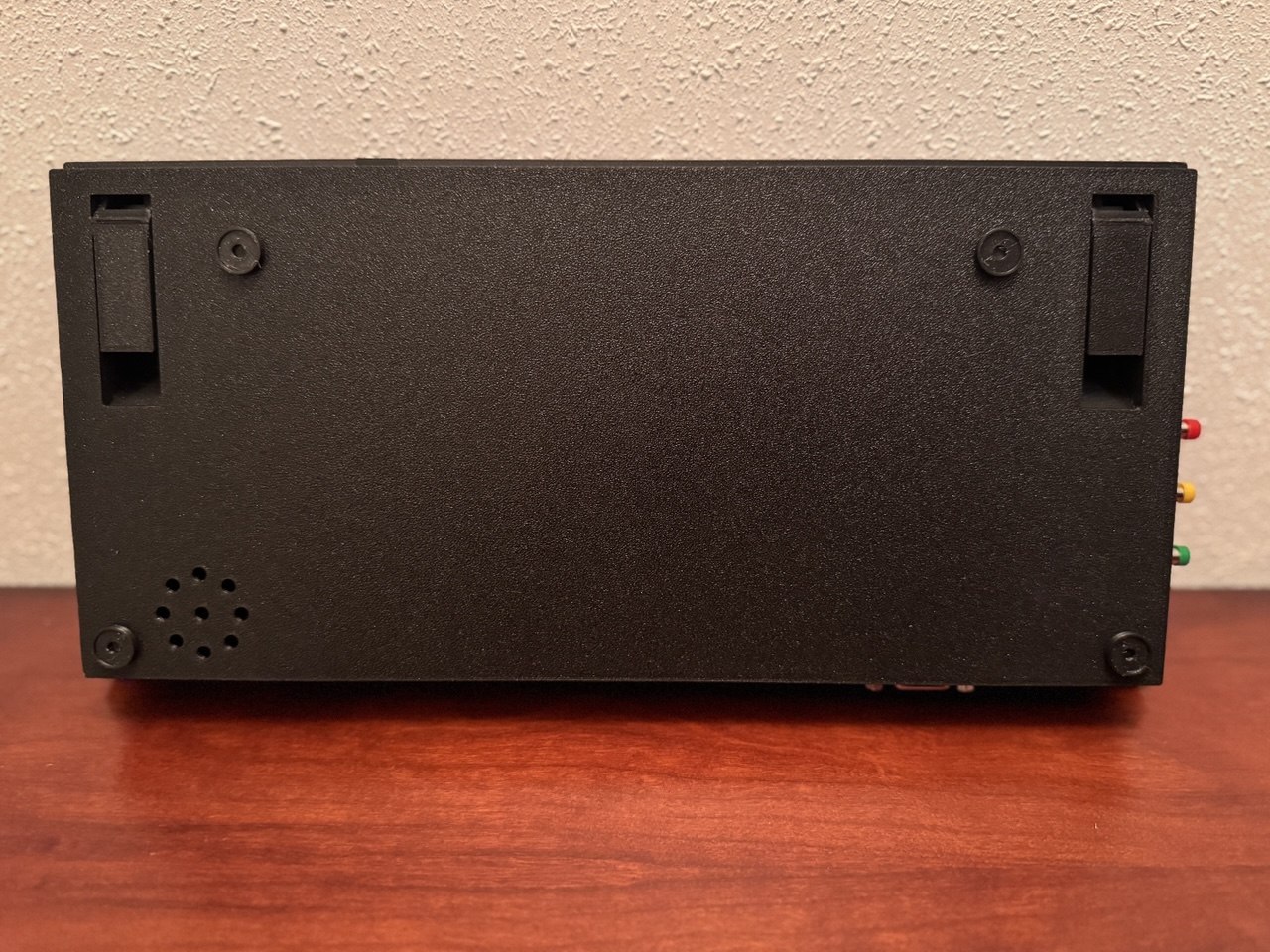

Parte inferior con sus patas posicionadas

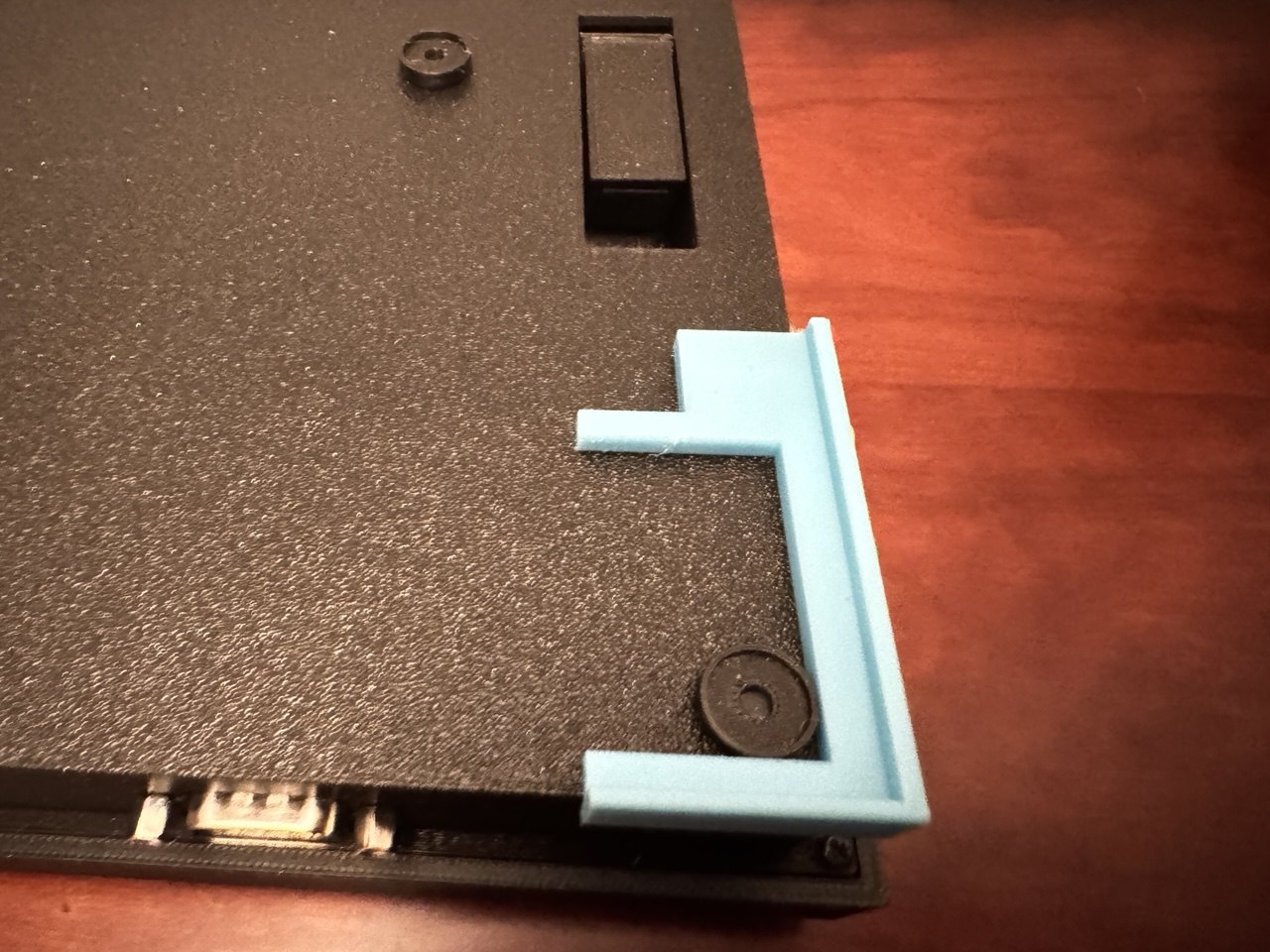

Útil utilizado para pegar los pies redondos
Otra posición del útil

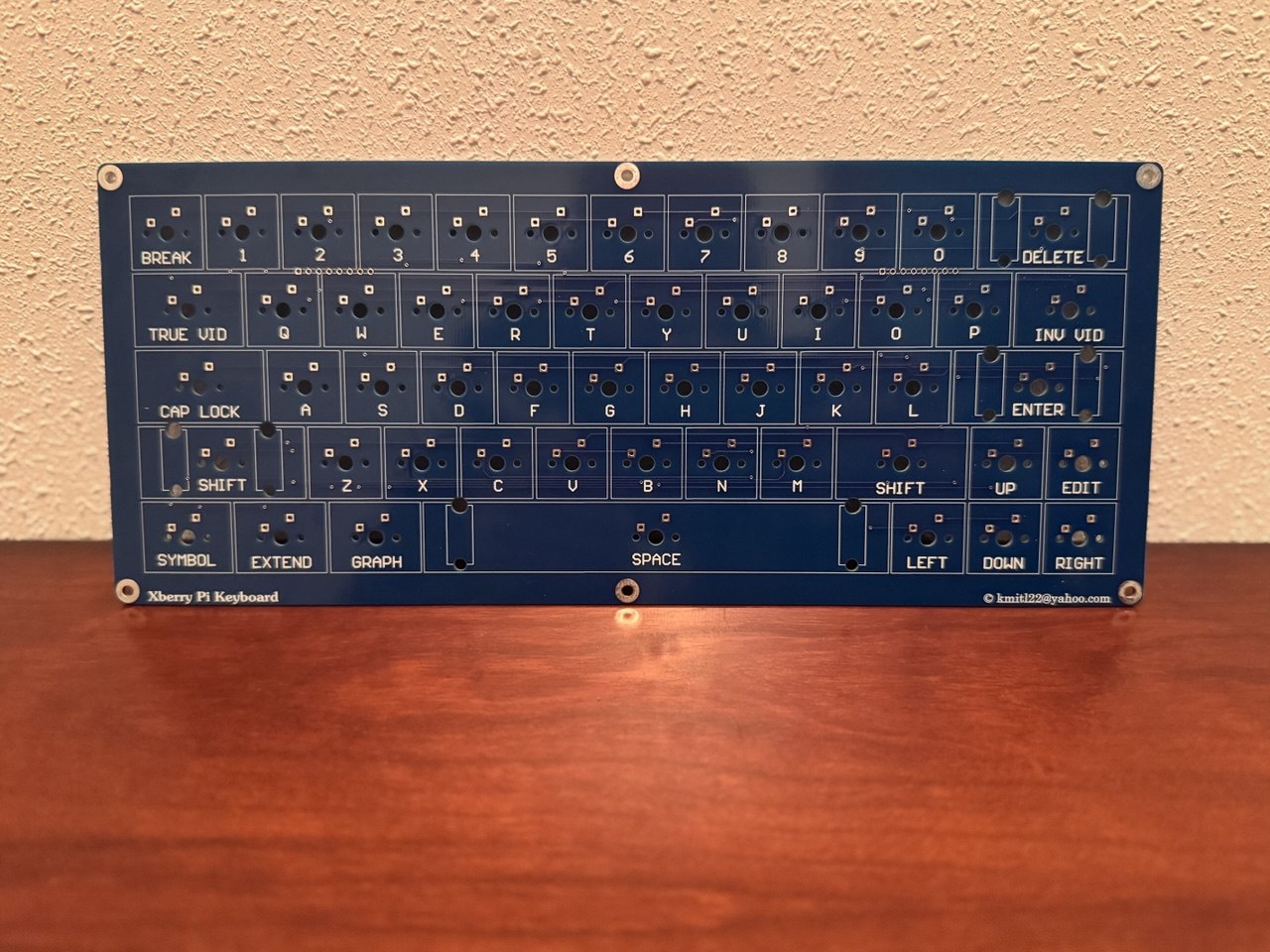

PCB Xberry-Pi Keyboard
Posiciona la PCB en su sitio

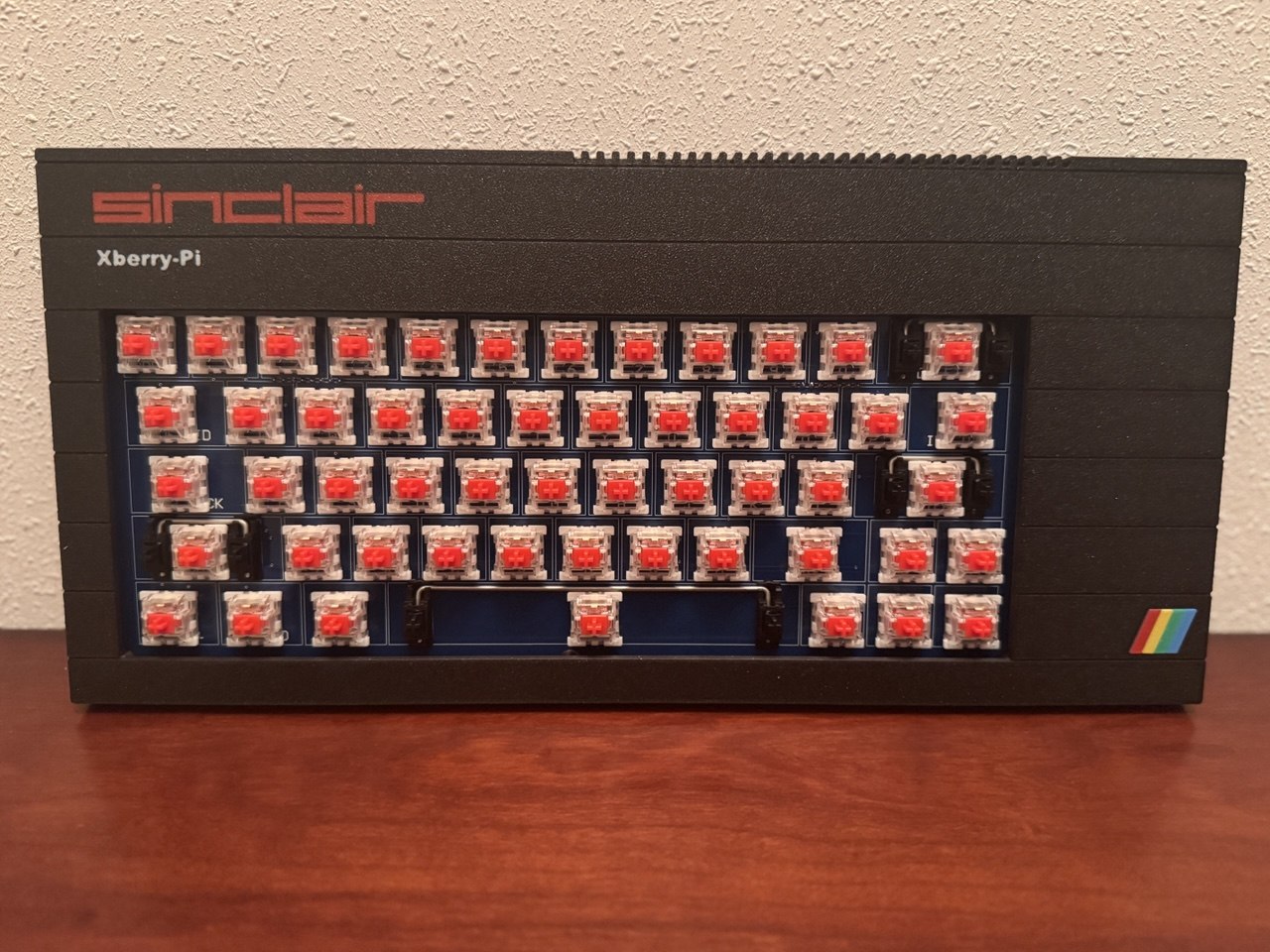

Colocados los switches mecánicos

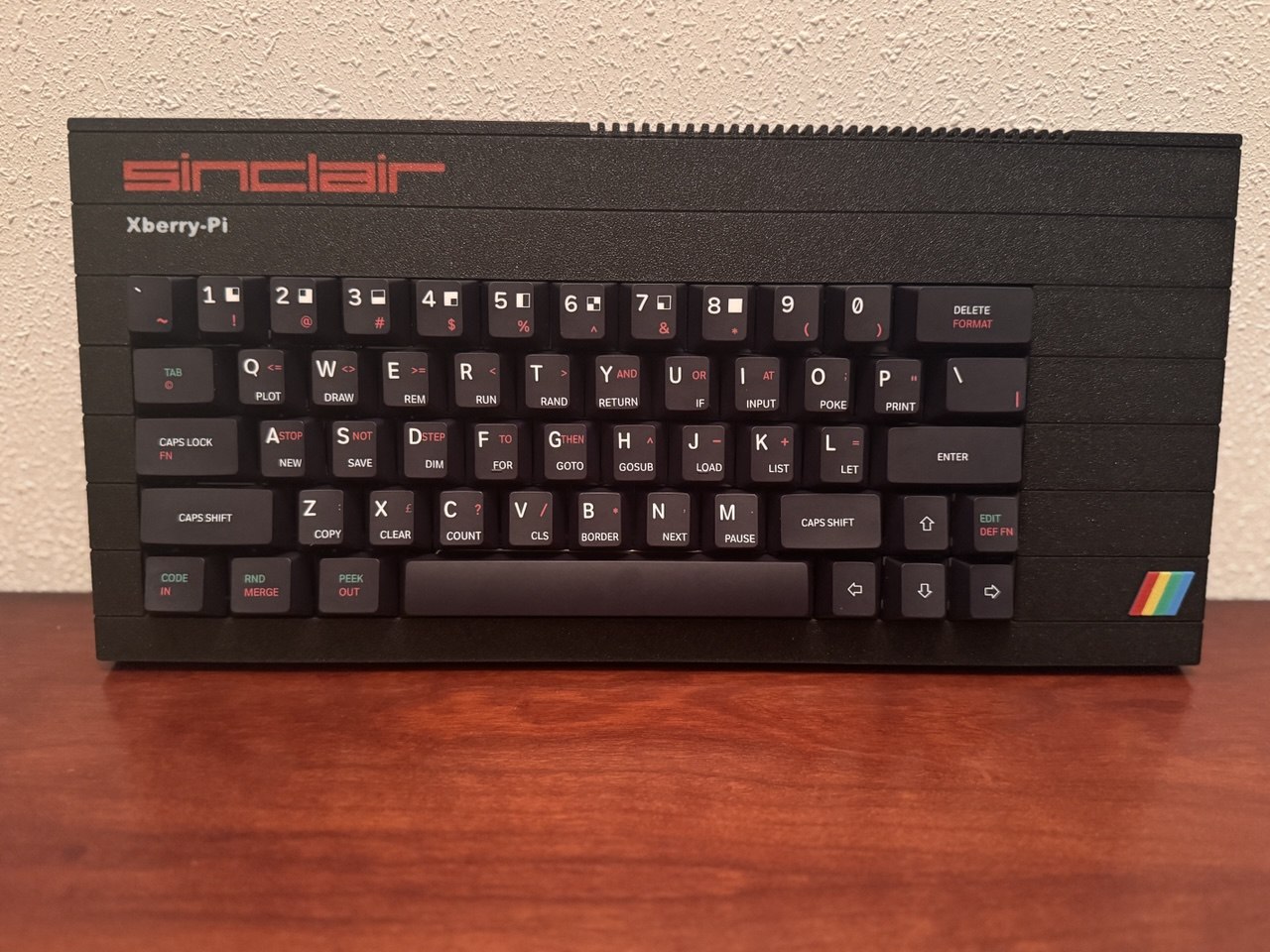

Montaje terminado con su teclado reluciente

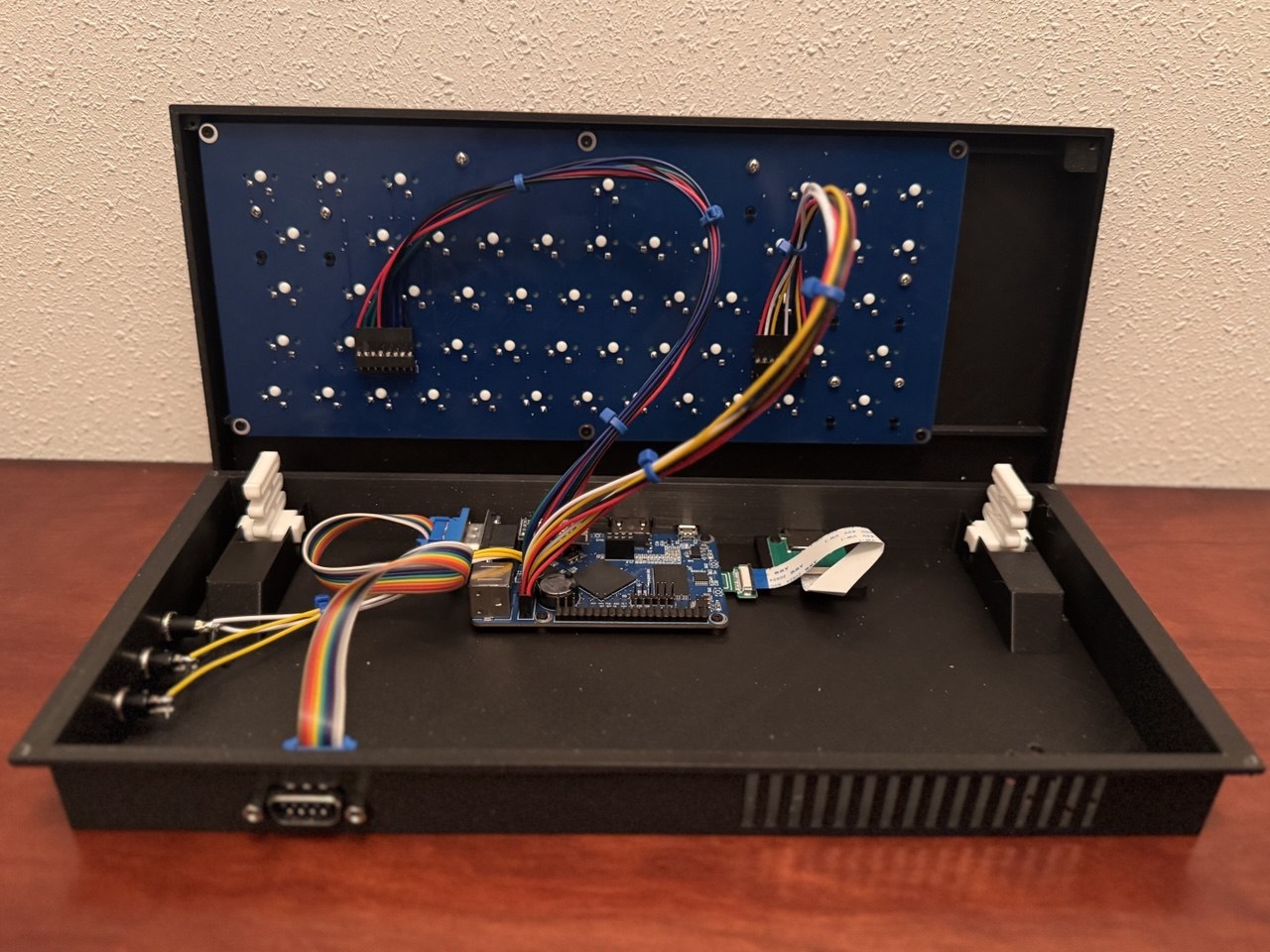

Detalle interno

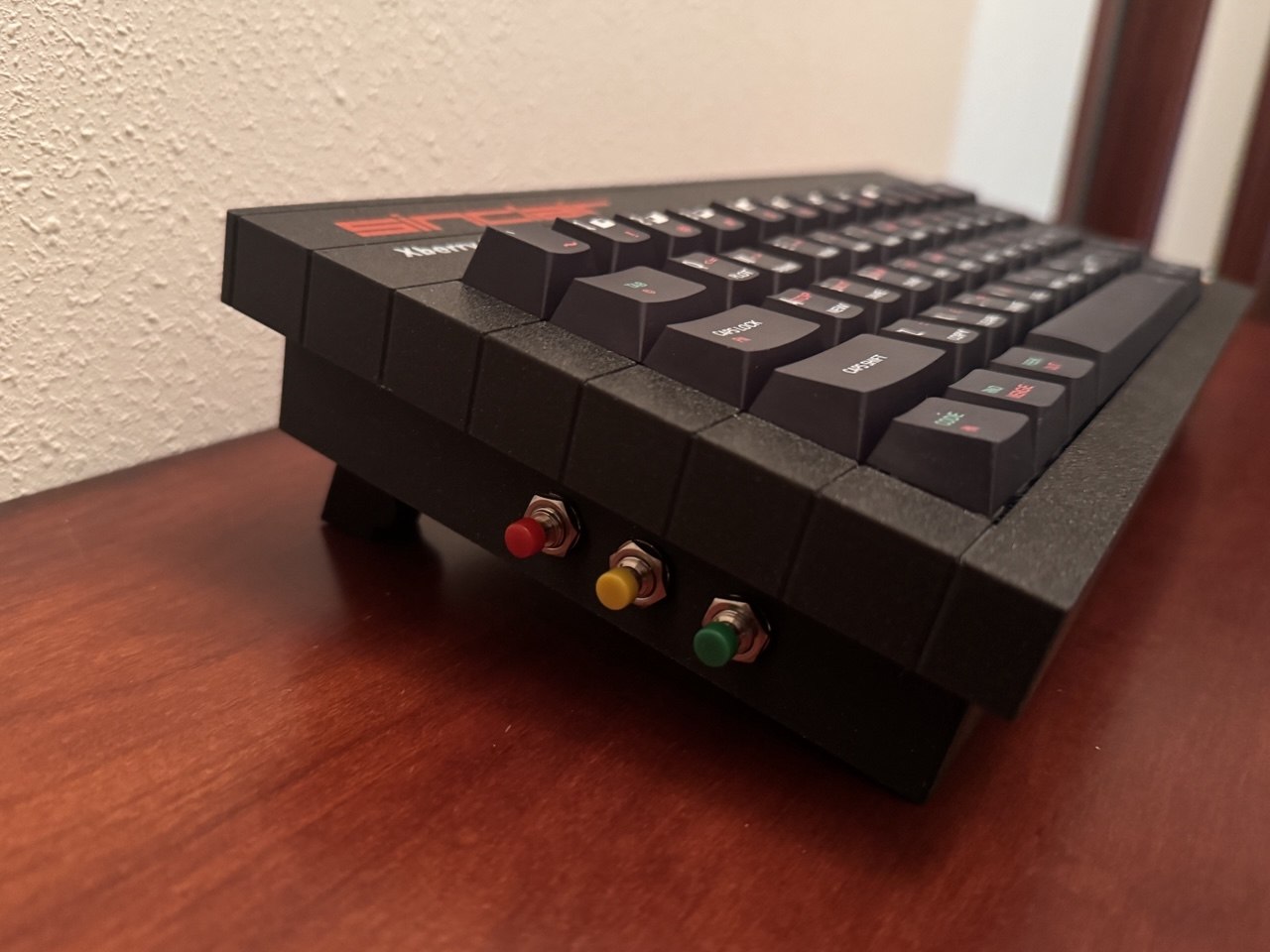

Lateral izquierdo

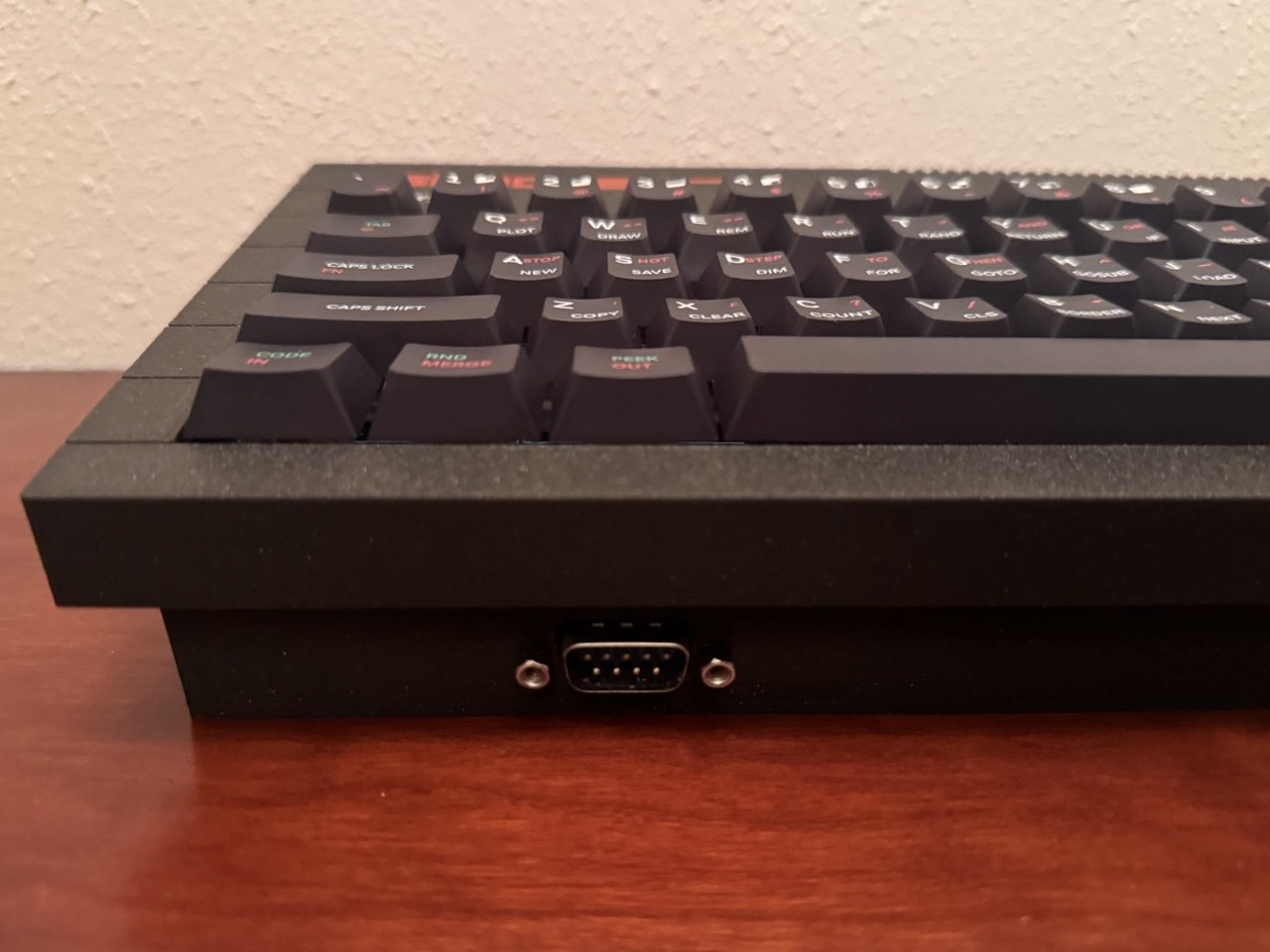

Parte frontal

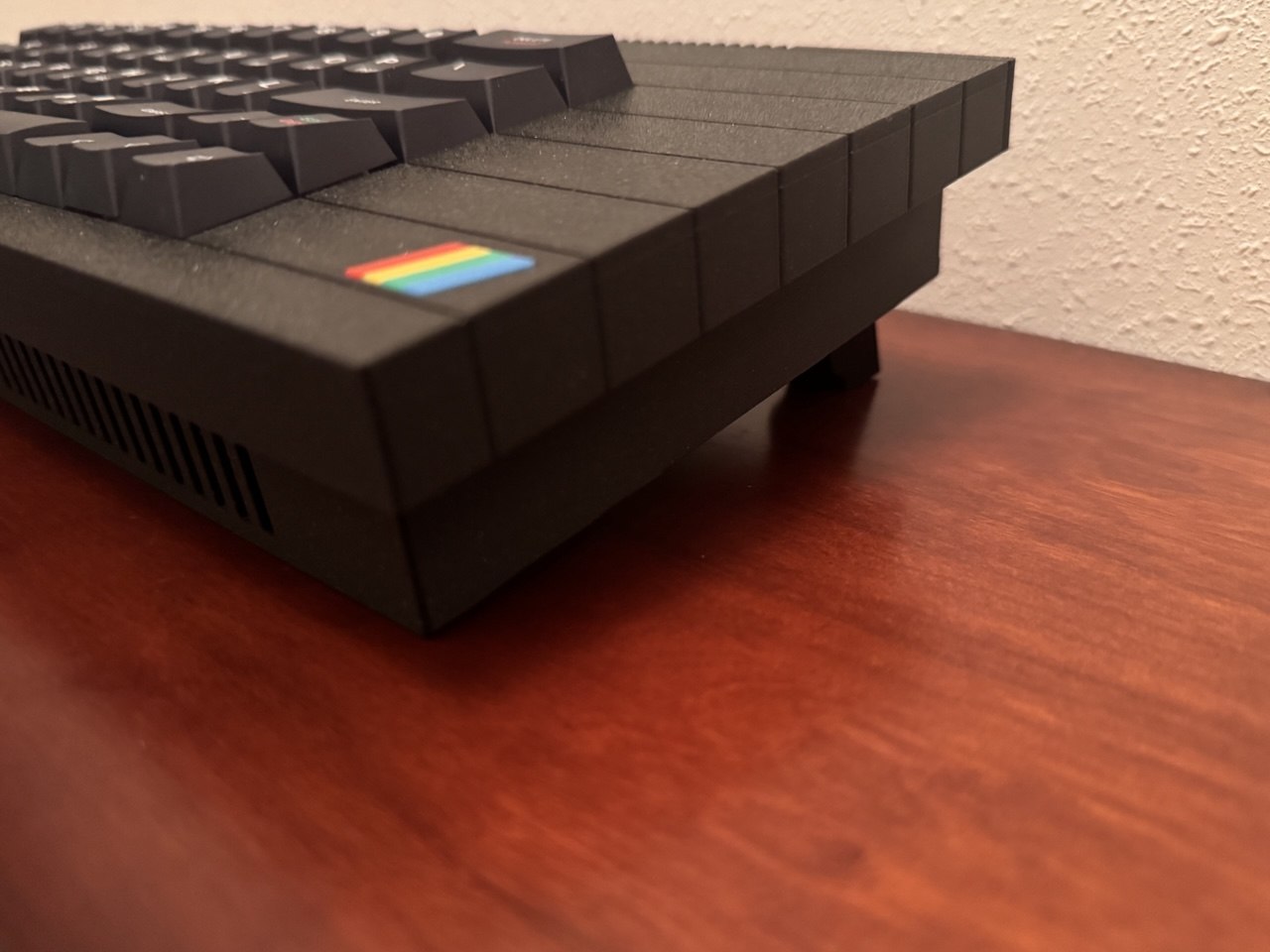

Lateral derecho

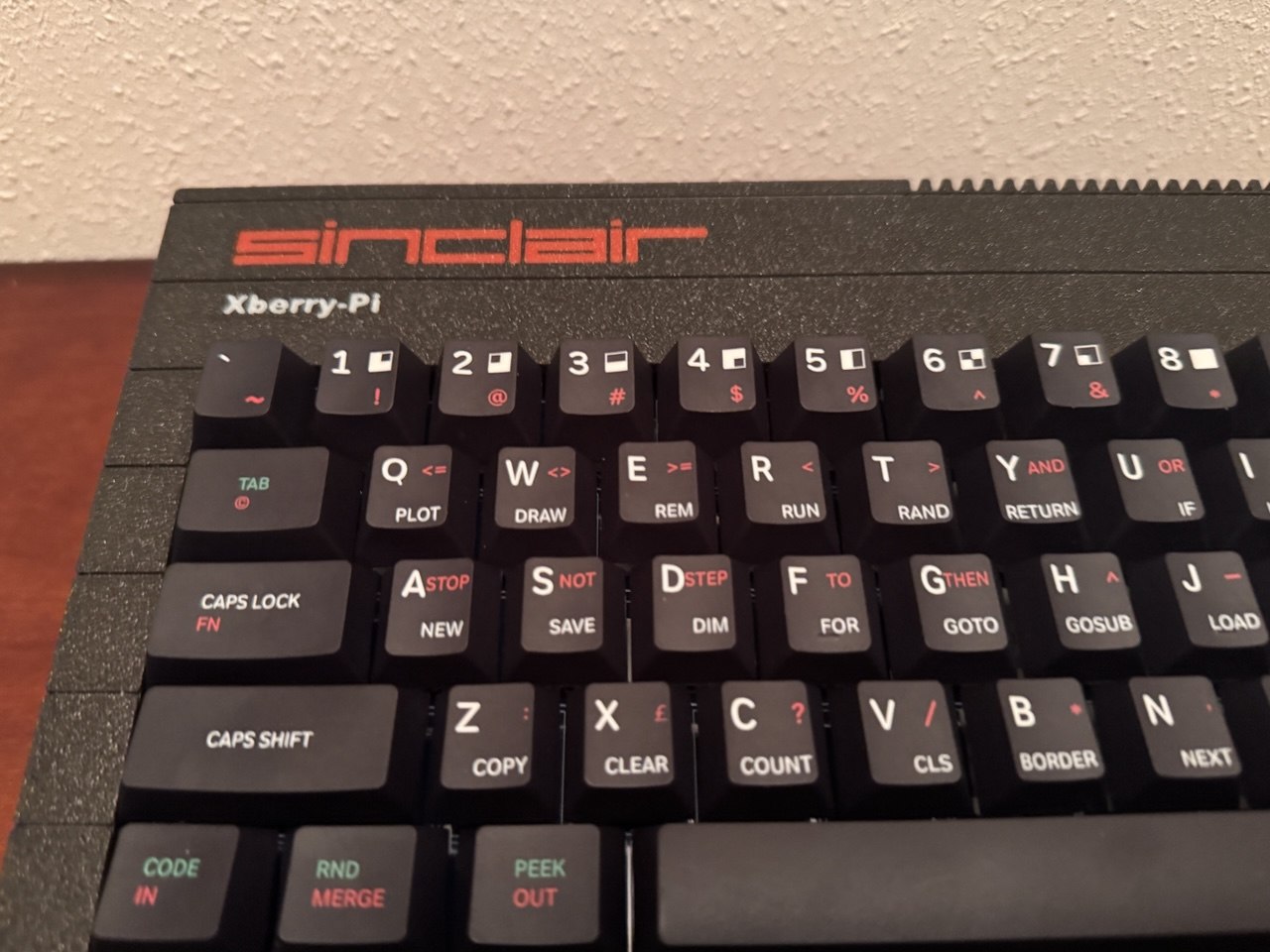

Parte superior
Parte posterior
VIDEO
Y esto es todo 😎
