PCB adaptadora para Cardputer 8 Bit Tape Loader

September 6, 2026

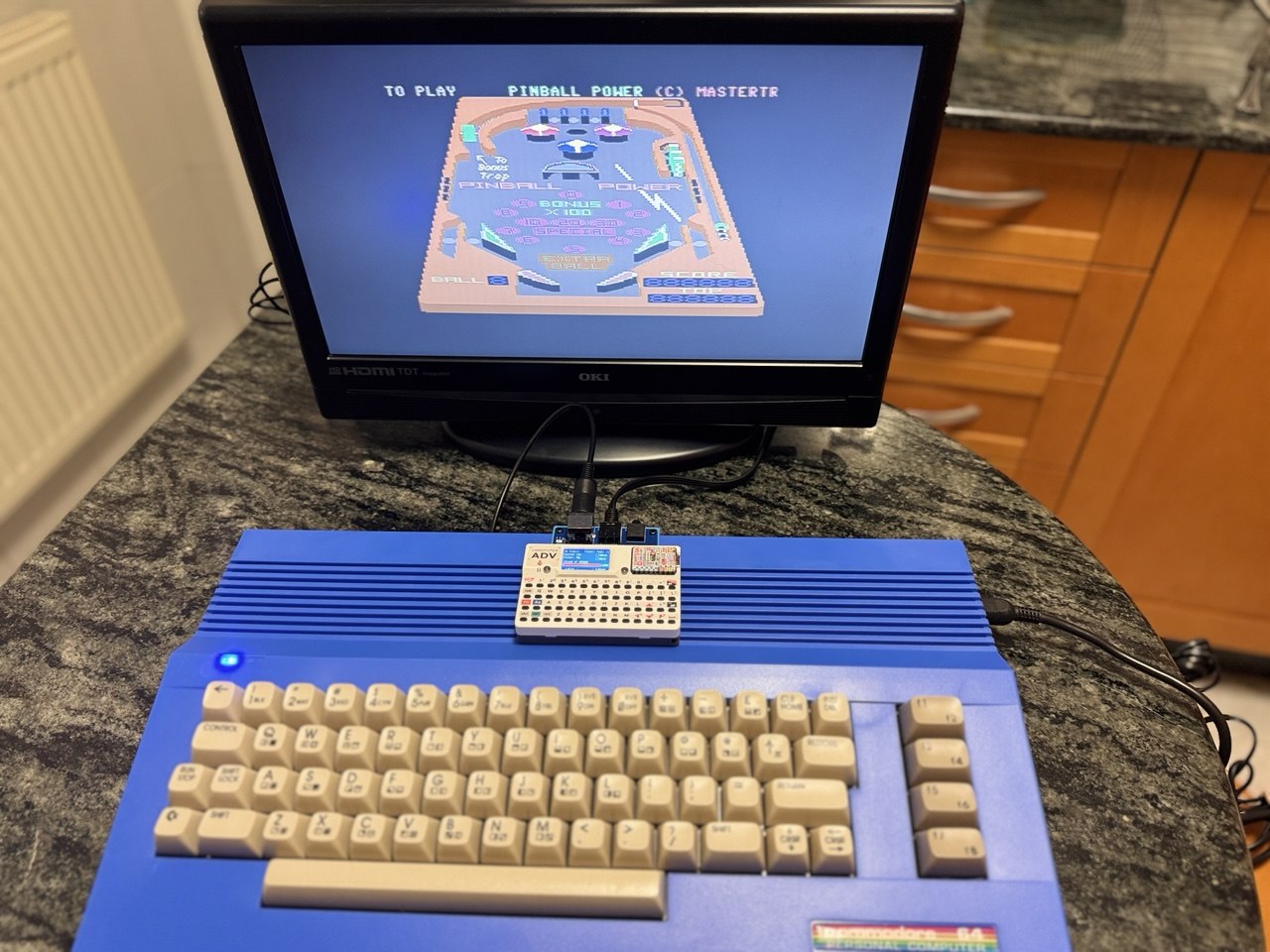

Recientemente he estado probando el proyecto Cardputer 8-Bit Tape Loader, una fantástica solución que convierte este pequeño dispositivo en una auténtica Datasette virtual.

La idea es sencilla, pero muy potente: almacenar las imágenes de cinta en la tarjeta microSD del M5Stack Cardputer y reproducir los impulsos de audio/datos directamente hacia el puerto de casete de ordenadores clásicos de 8 bits.

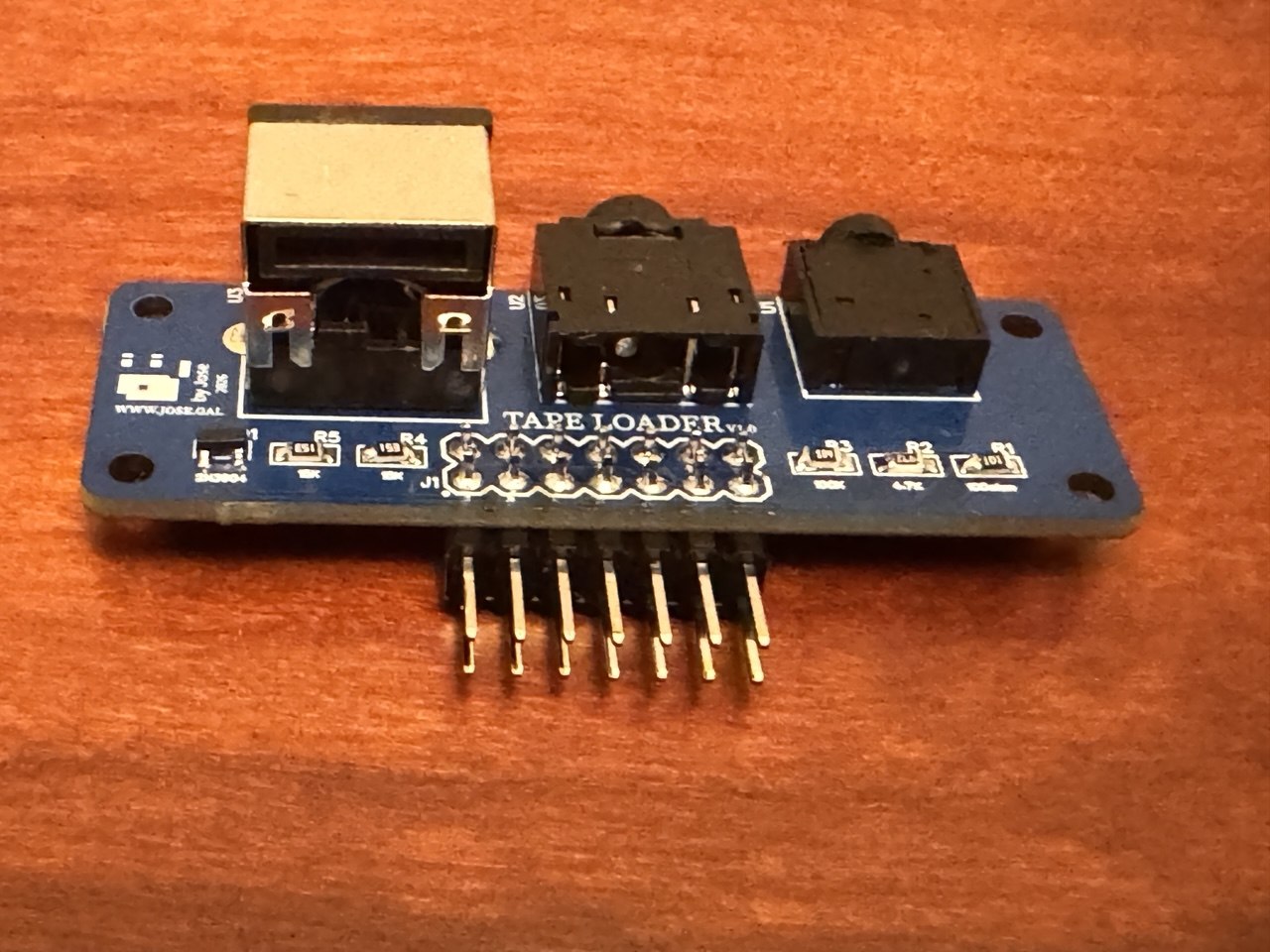

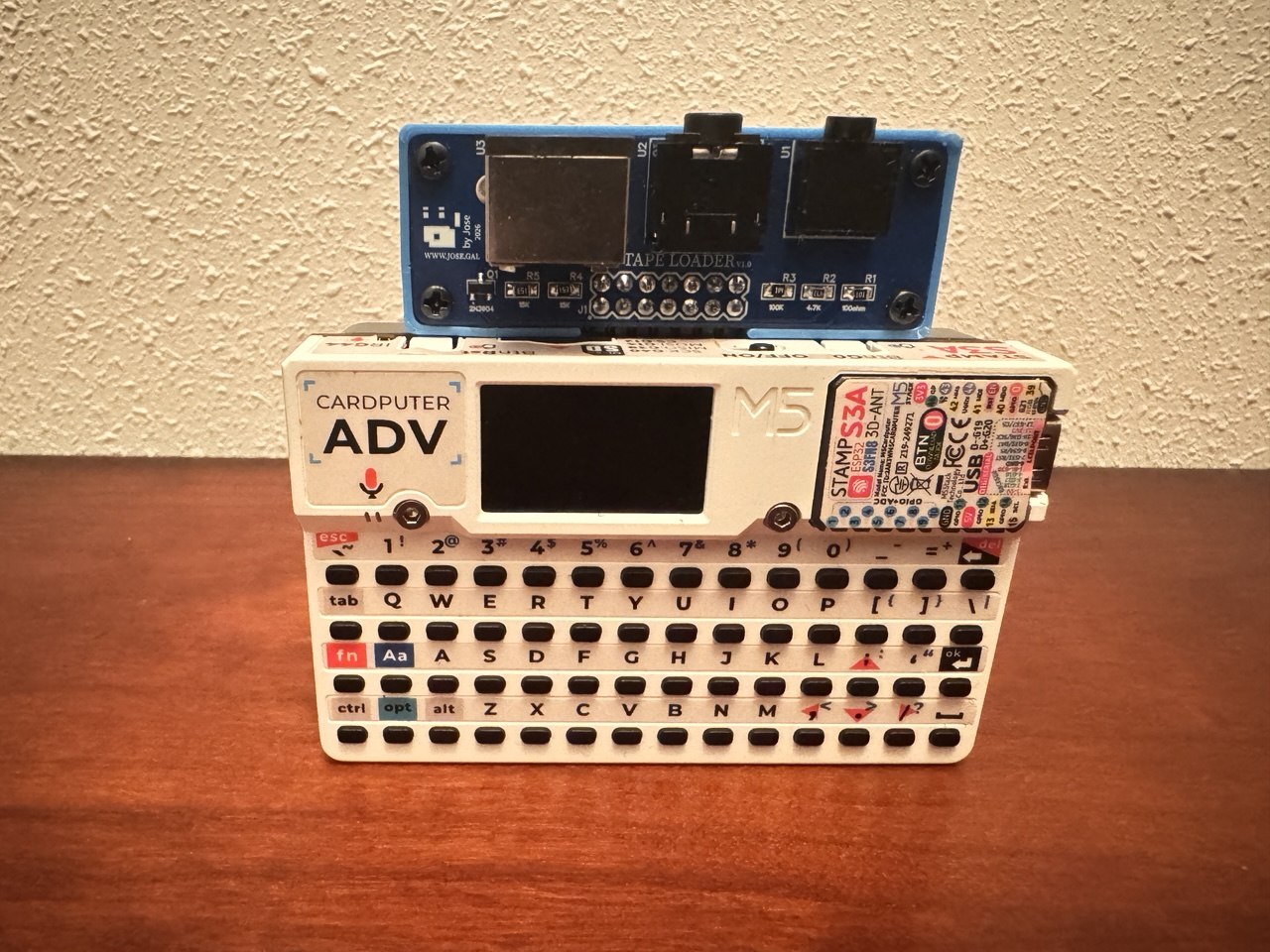

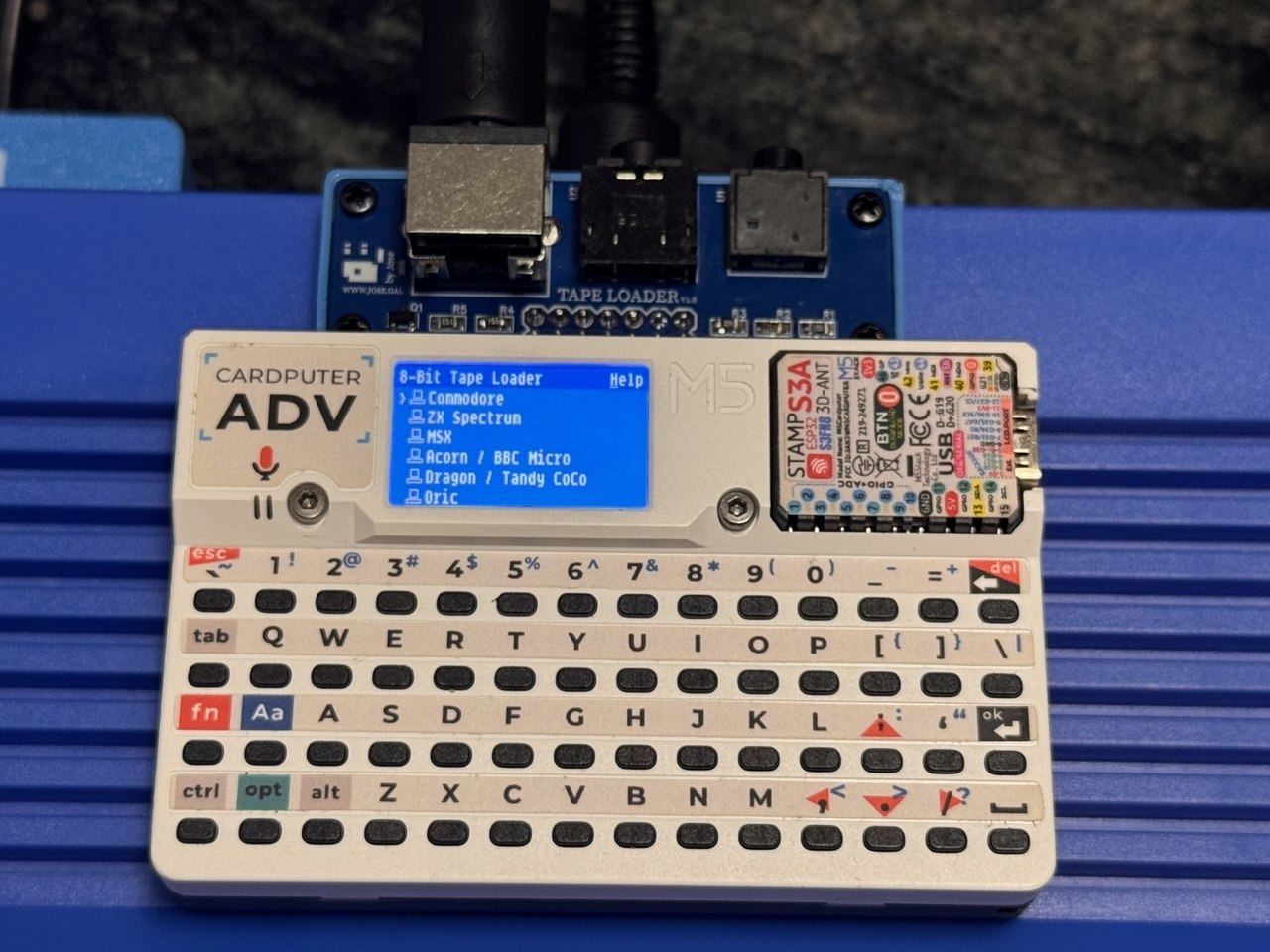

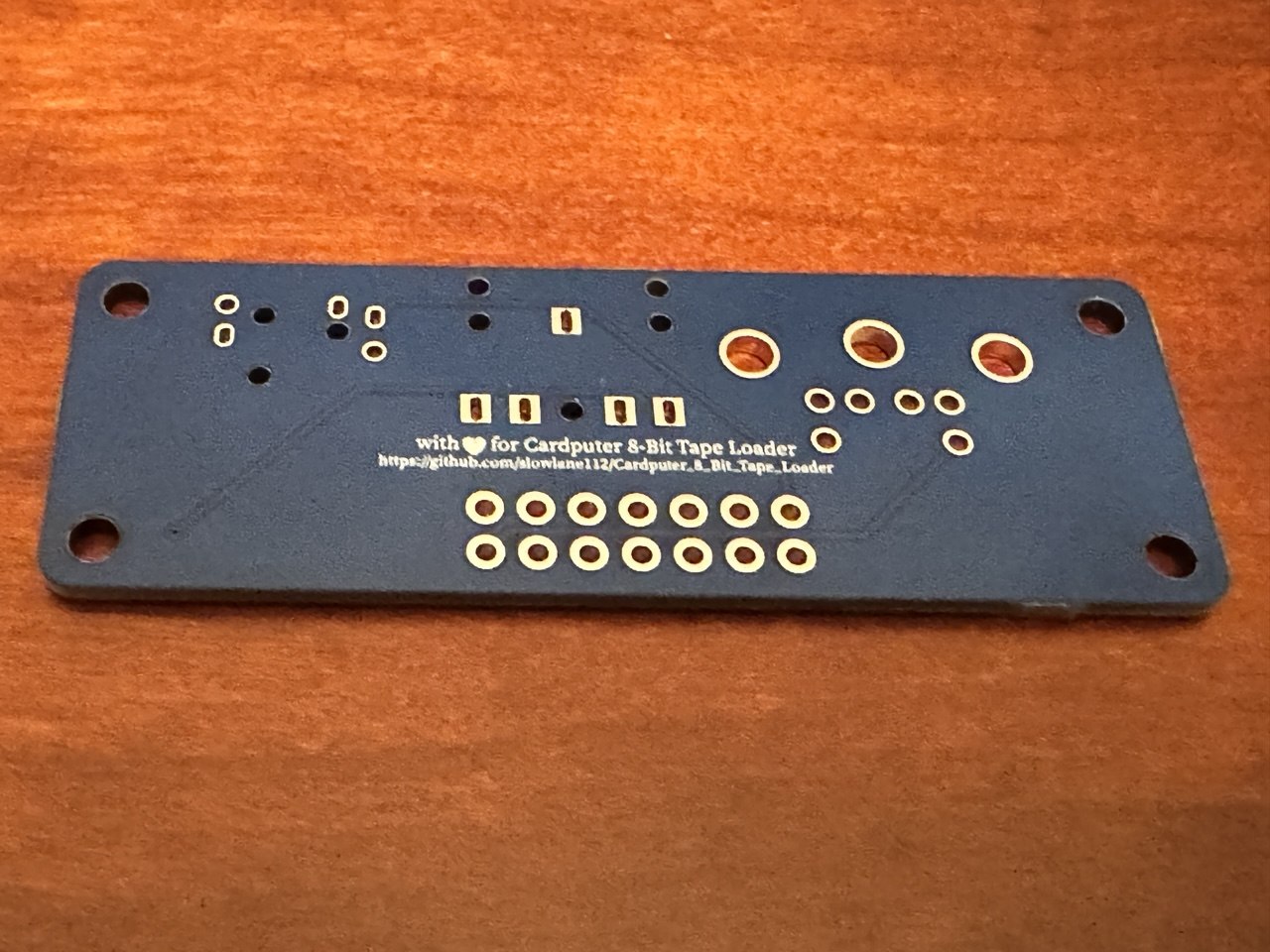

Me gustó tanto el proyecto que decidí diseñar una PCB adaptadora personalizada, integrando el acondicionamiento de señal y conectores dedicados. De esta forma, la carga de juegos y programas en hardware real de 8 bits desde el M5Stack Cardputer se realiza de una manera limpia, portátil y fiable, evitando problemas de ruido de señal y falsos contactos.

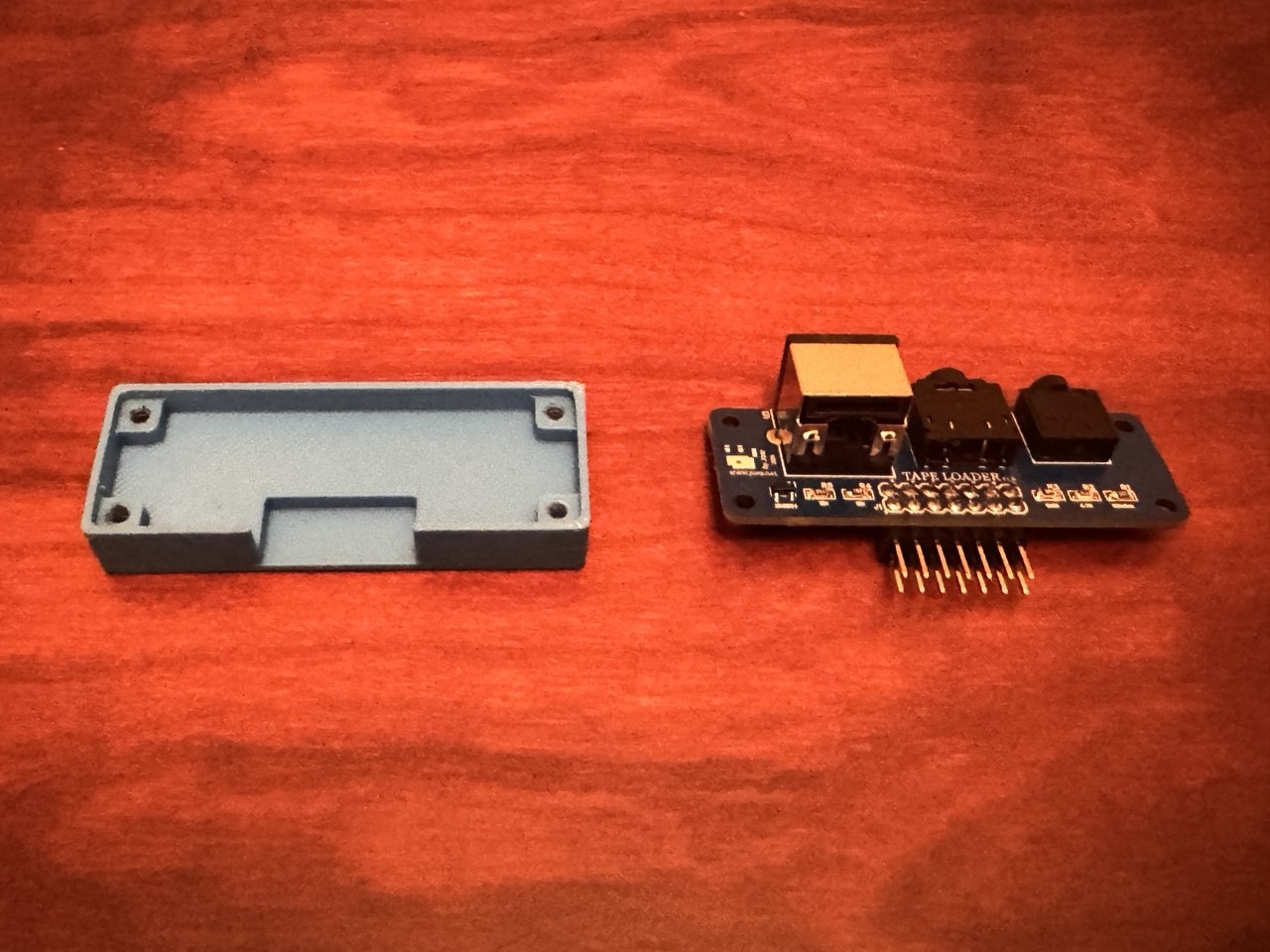

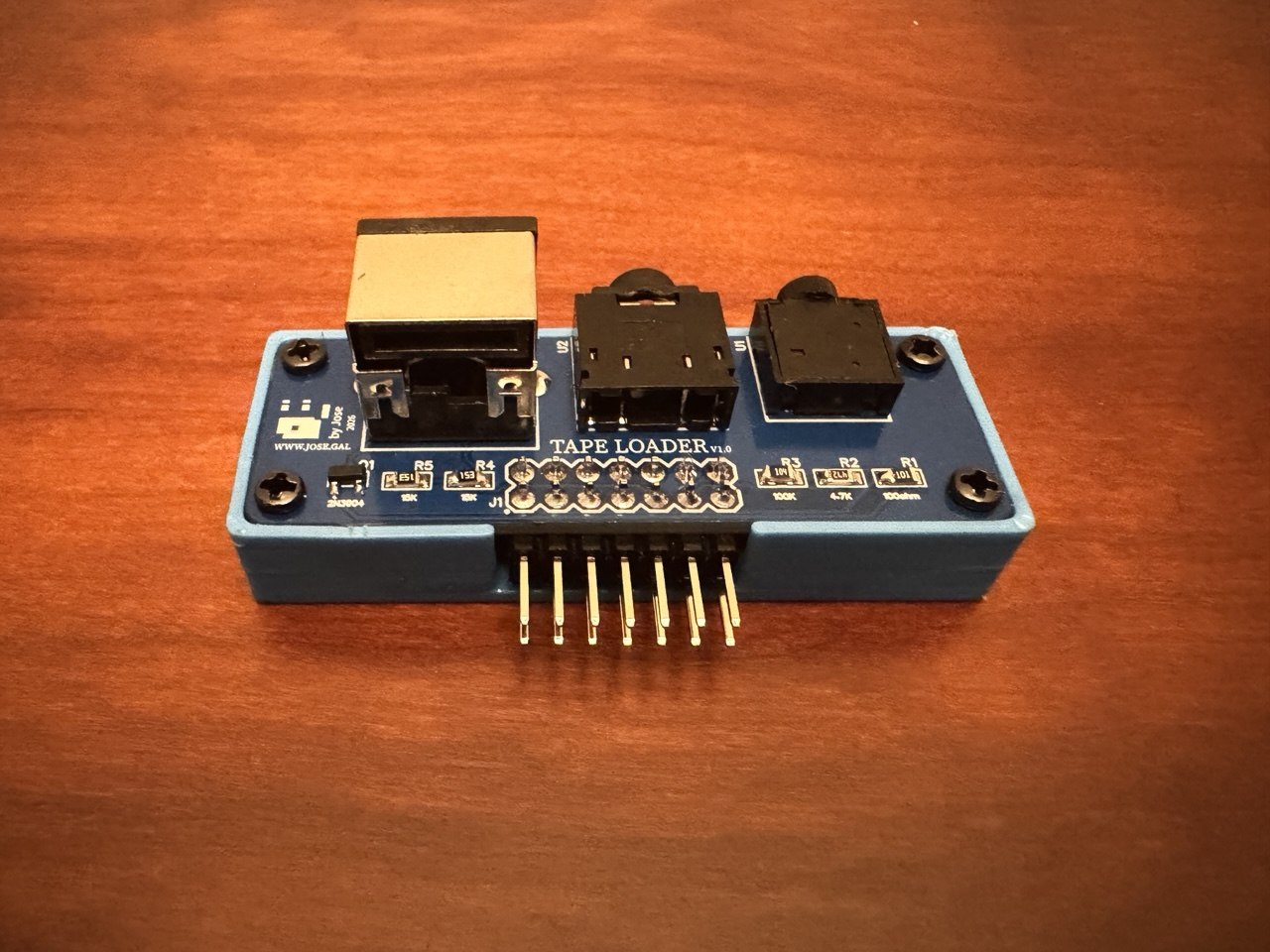

Comparto también el archivo Gerber, por si puede resultar de interés para alguien que quiera fabricar la PCB y una pequeña base impresa en 3d.

Gerber Tape Loader

Base en 3D

BOM

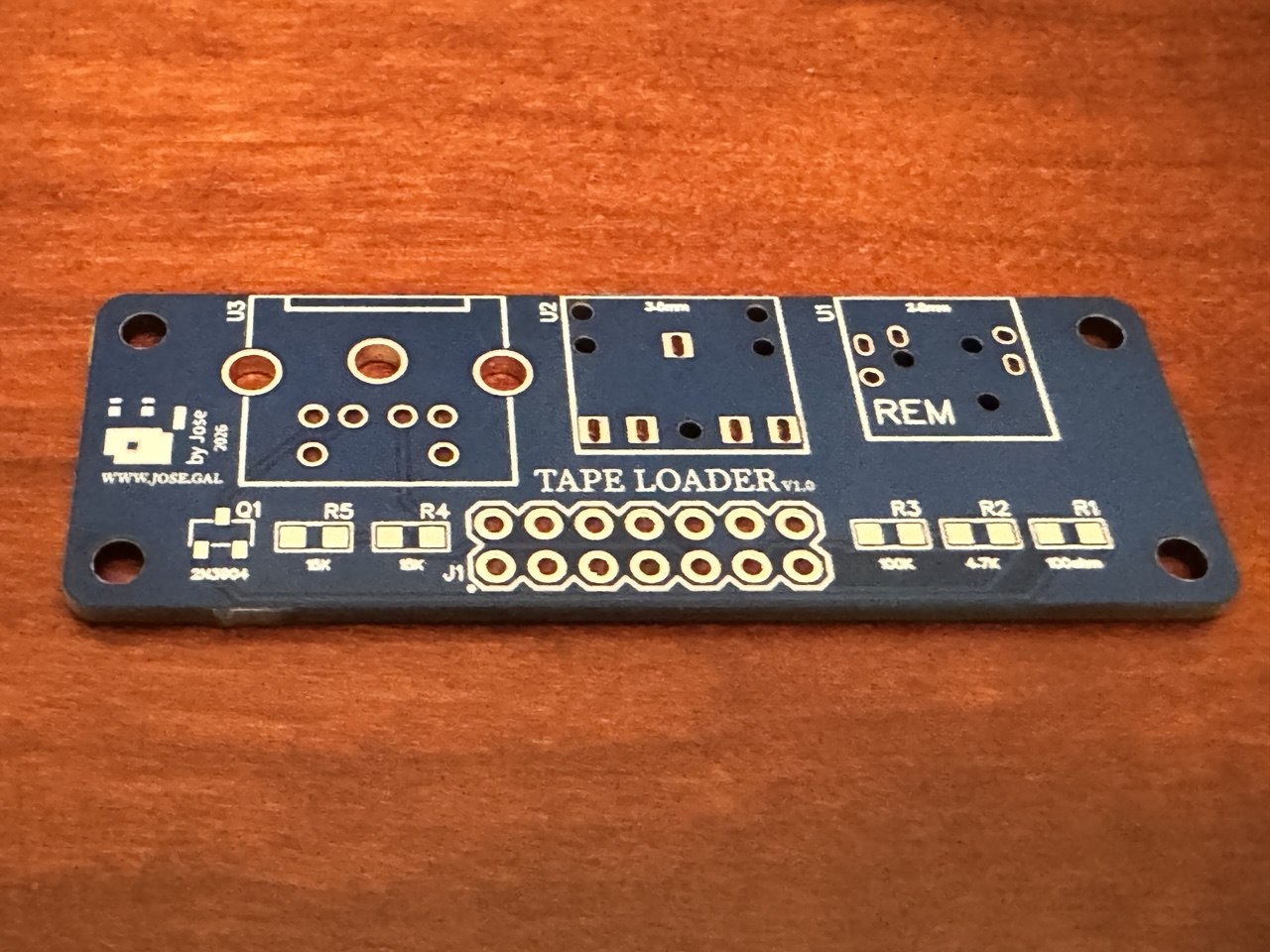

Componentes
Q1: 2N3904
U1: STEREOJACK 2.5mm - PJ-204B
U2: STEREOJACK 3.5mm - STX3100
U3: Mini DIN 6p Hembra
R1: 100ohm
R2: 4.7k
R3: 100k
R4: 15k
R5: 15k

Las resistencias utilizadas son SMD 0805.

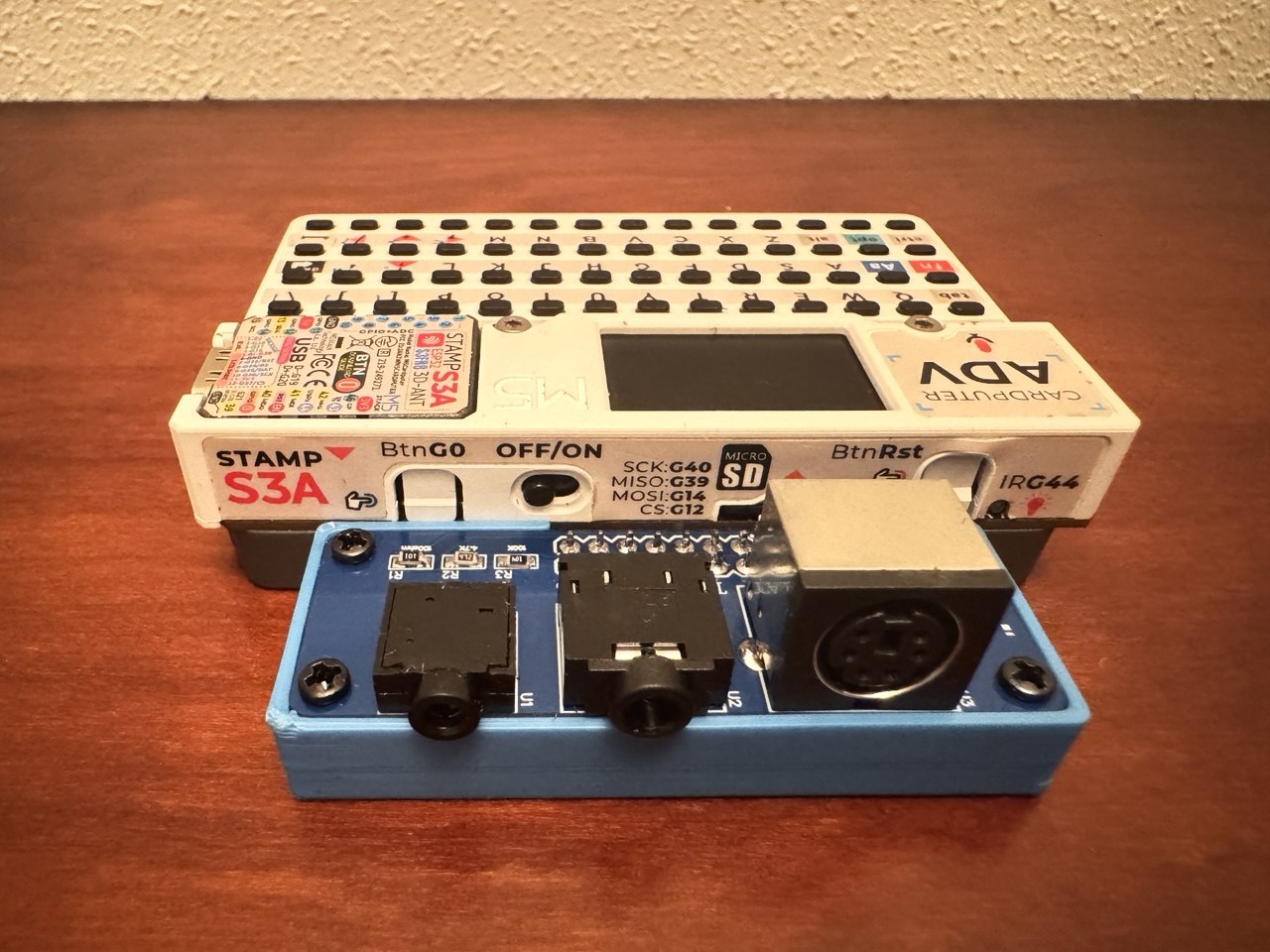

Hardware y conectividad de la PCB

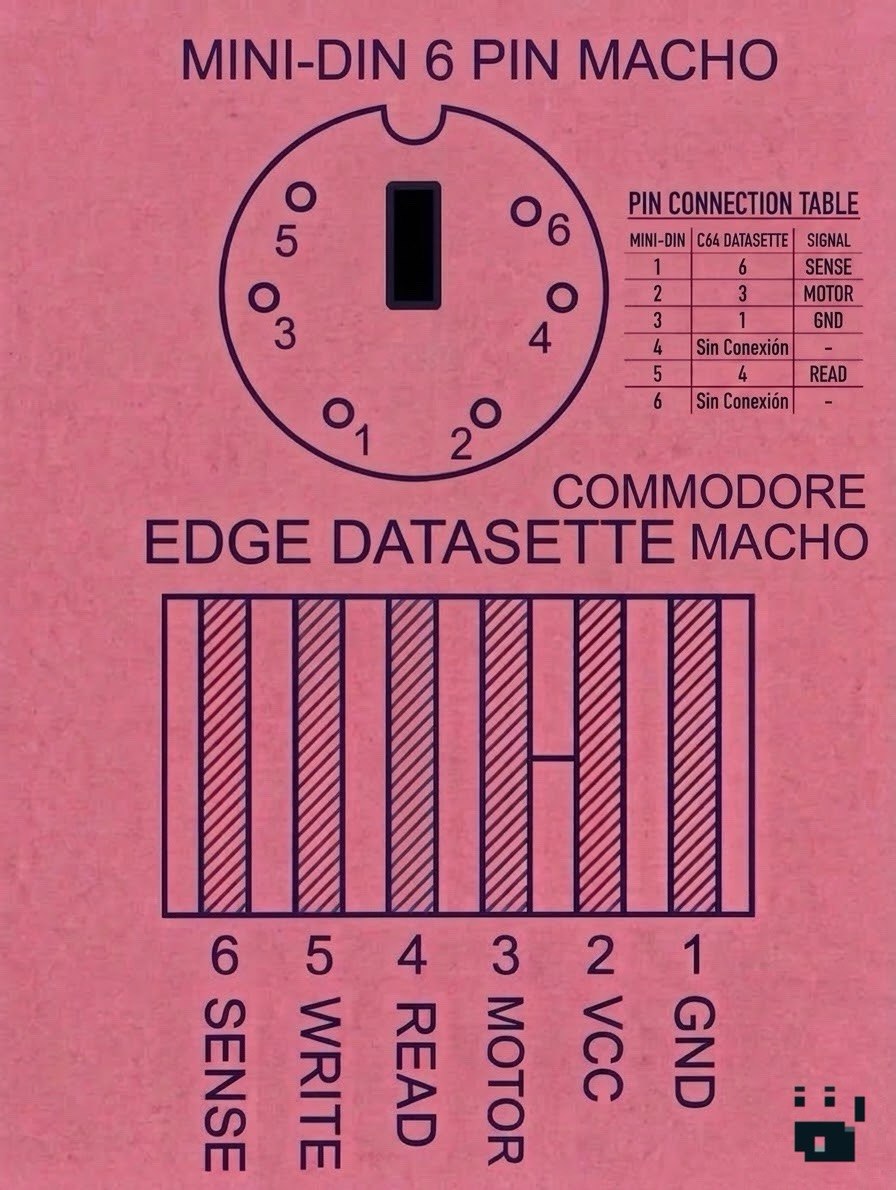

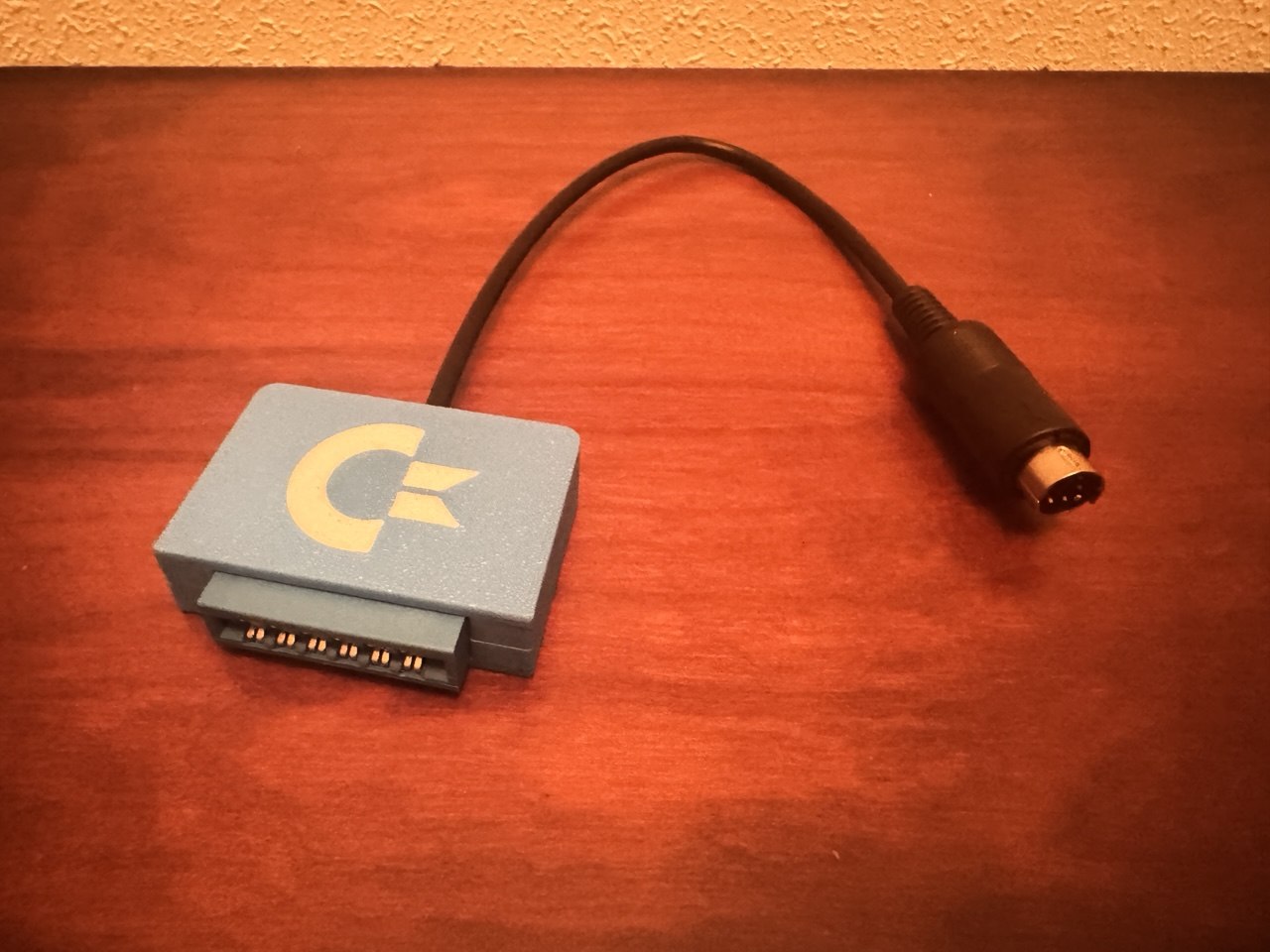

Mini-DIN 6 – Commodore Cassette Port Conexión directa al puerto Datasette del C64/C128. Incluye un transistor NPN 2N3904 para la línea Sense y un divisor de tensión para adaptar la señal Motor de 5 V TTL a 3,3 V.
Audio Out – Jack 3,5 mm Conectado al pin G5 mediante una resistencia de 100 Ω. Permite enviar los tonos de audio modulados a las entradas EAR de sistemas como ZX Spectrum, MSX, Dragon, Oric y Acorn.
Remote Control – Jack 2,5 mm Gestionado desde el pinG15, permite habilitar mediante software el control y la parada del motor en sistemas compatibles.
