MSX Goa'uld para mi Dynadata DPC-200

October 28, 2025

He modernizado mi MSX Dynadata DPC-200 (ordenador que poseo desde mi niñez) con este kit que me he montado, el MSX Goa’uld.

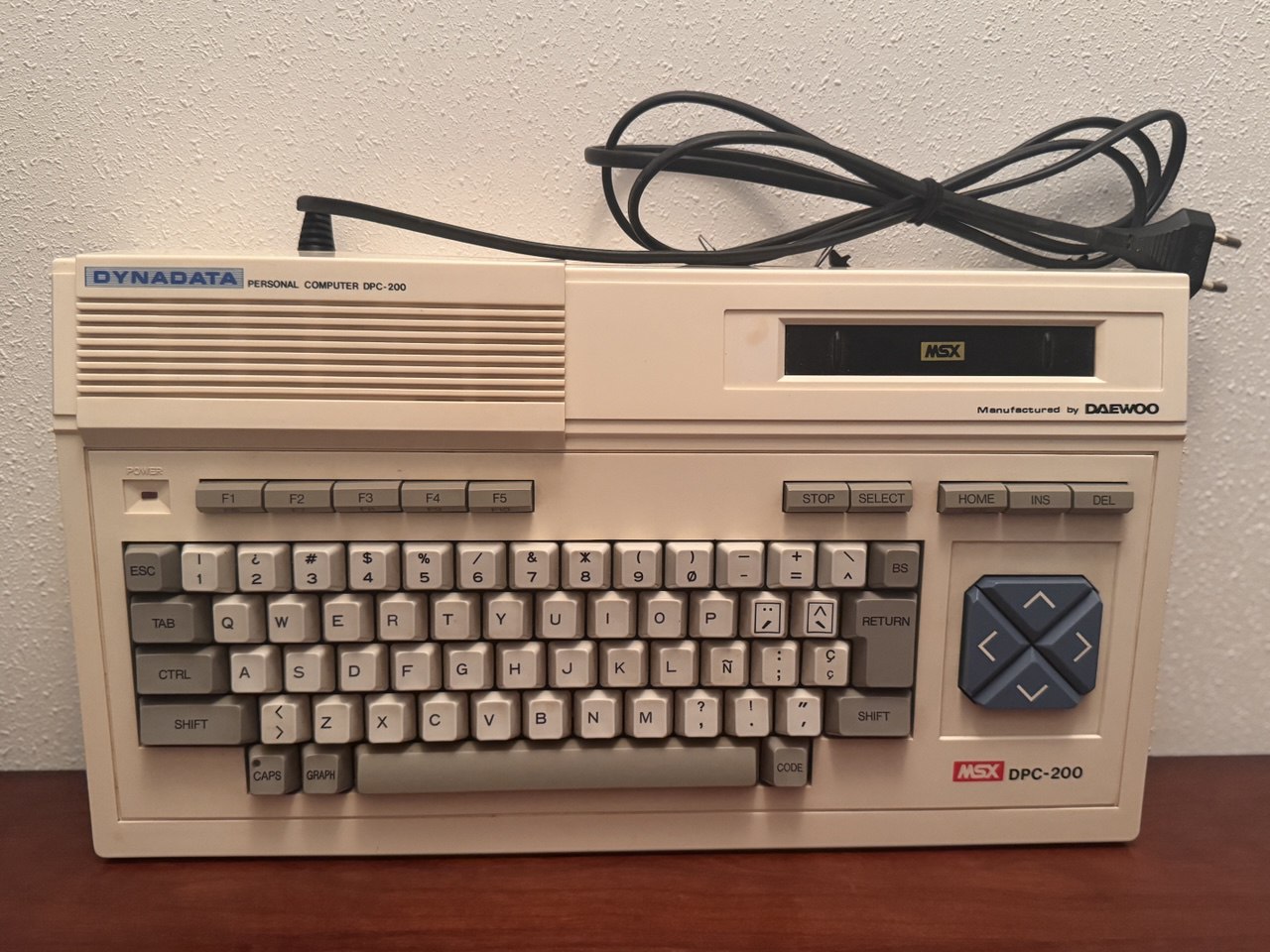

Mi MSX Dynadata DPC-200

Lo primero que hice fue descargar los Gerber del github de Javier Abadía . Después armé la PCB con todos sus componentes, programé la FPGA Tang Nano 20k y reemplace el procesador Z80 de mi MSX por dicho Kit y a funcionar…

Fotos del proceso:

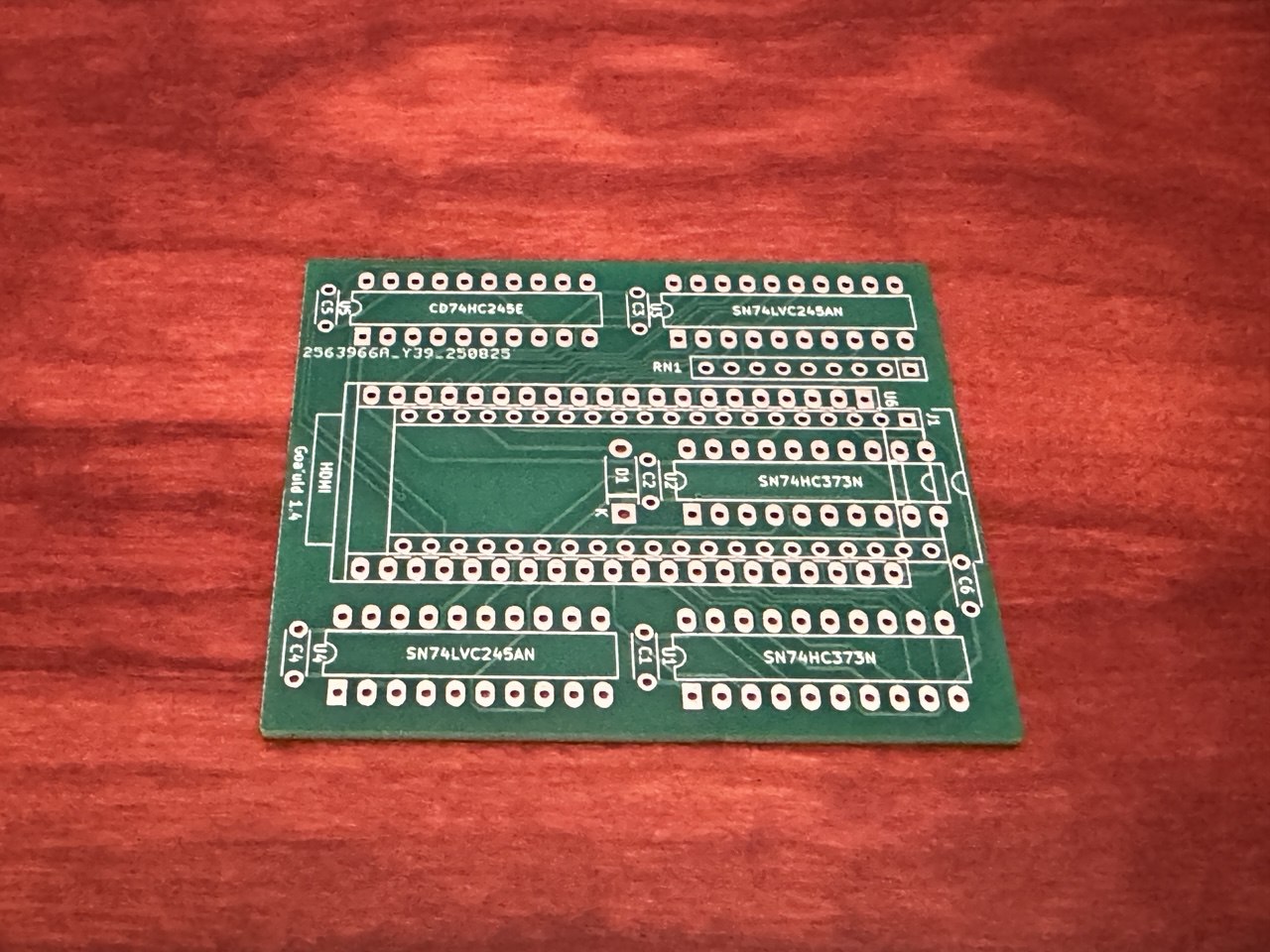

PCB del proyecto

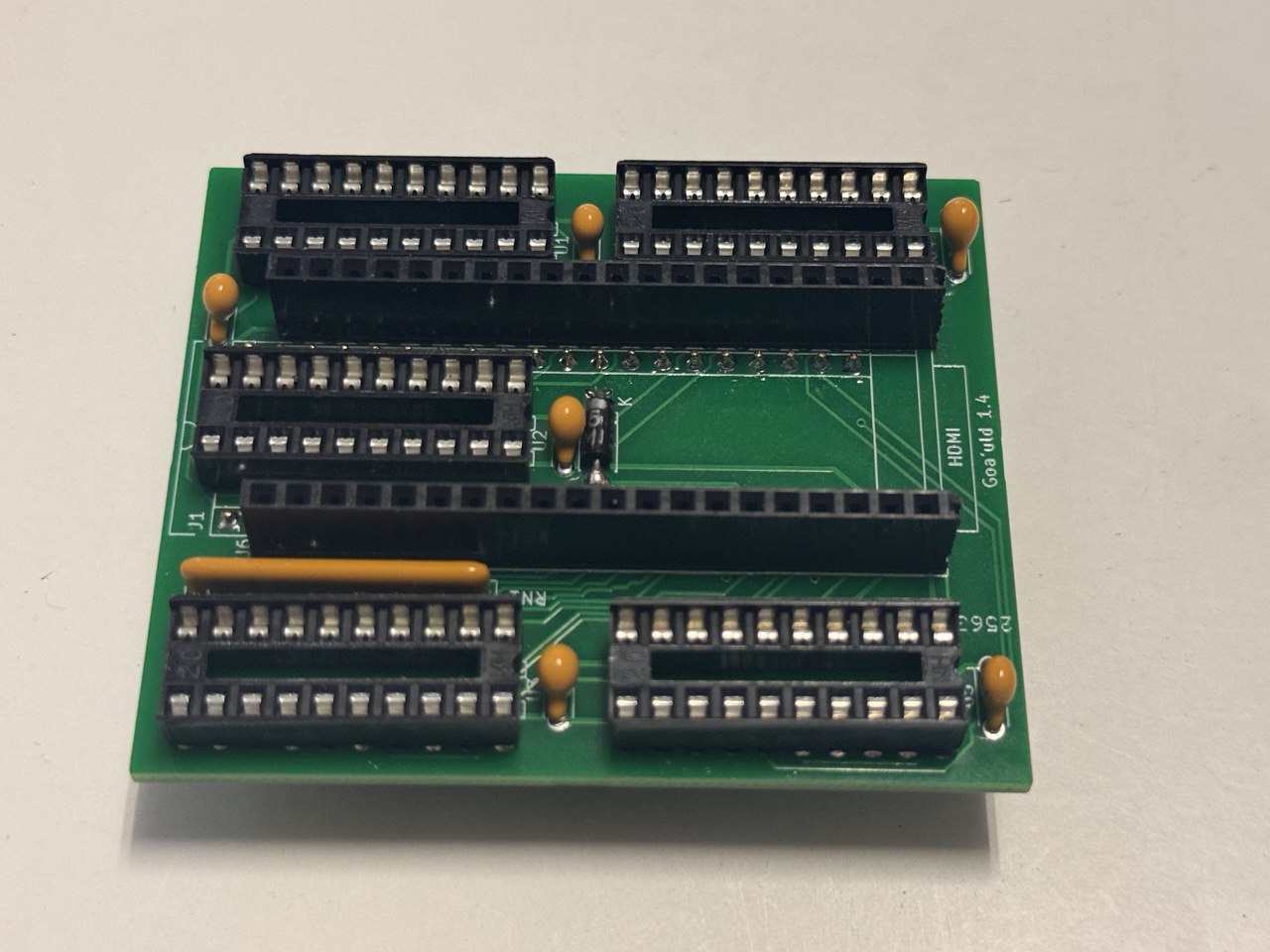

Soldando componentes

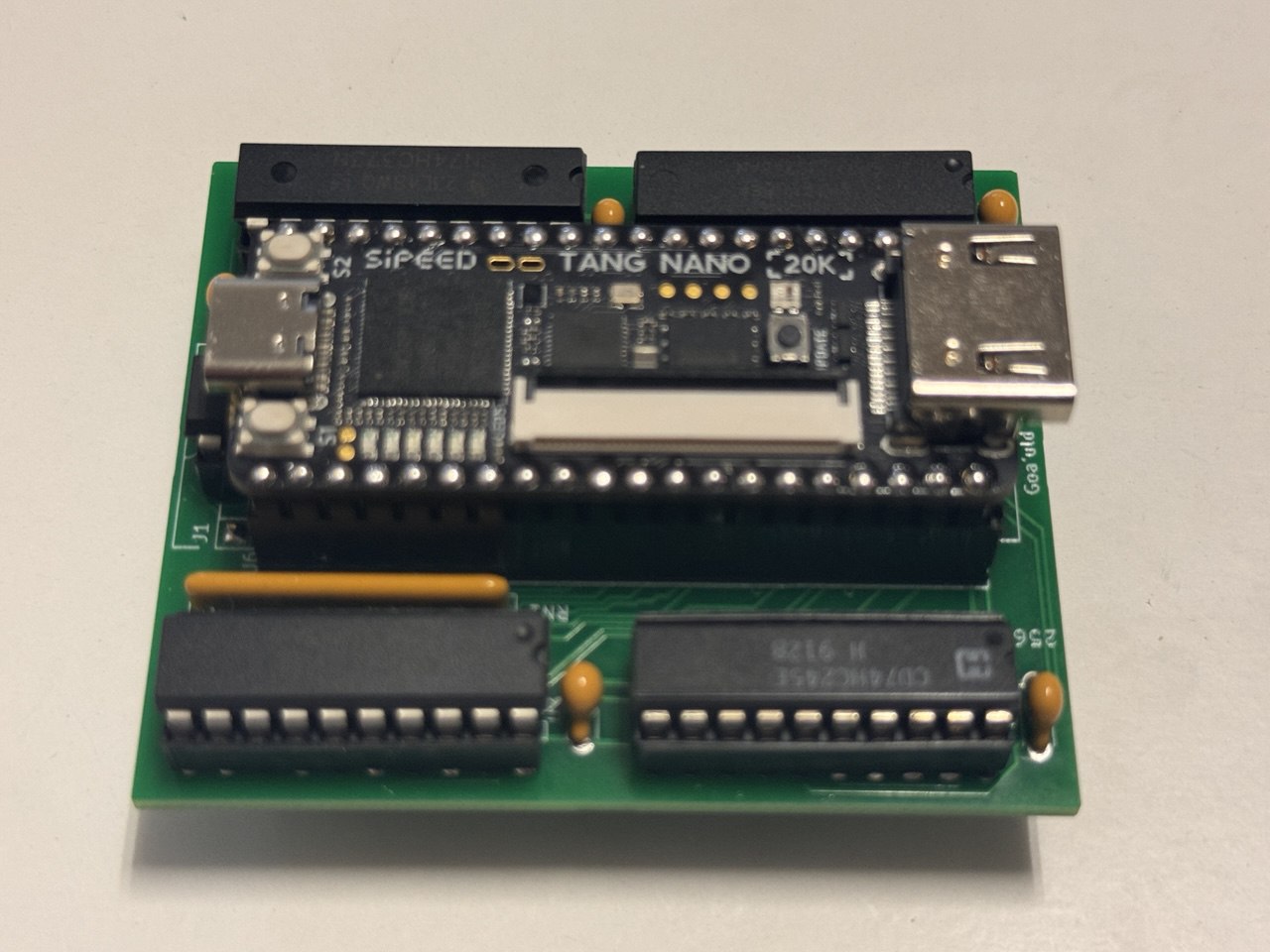

Placa terminada

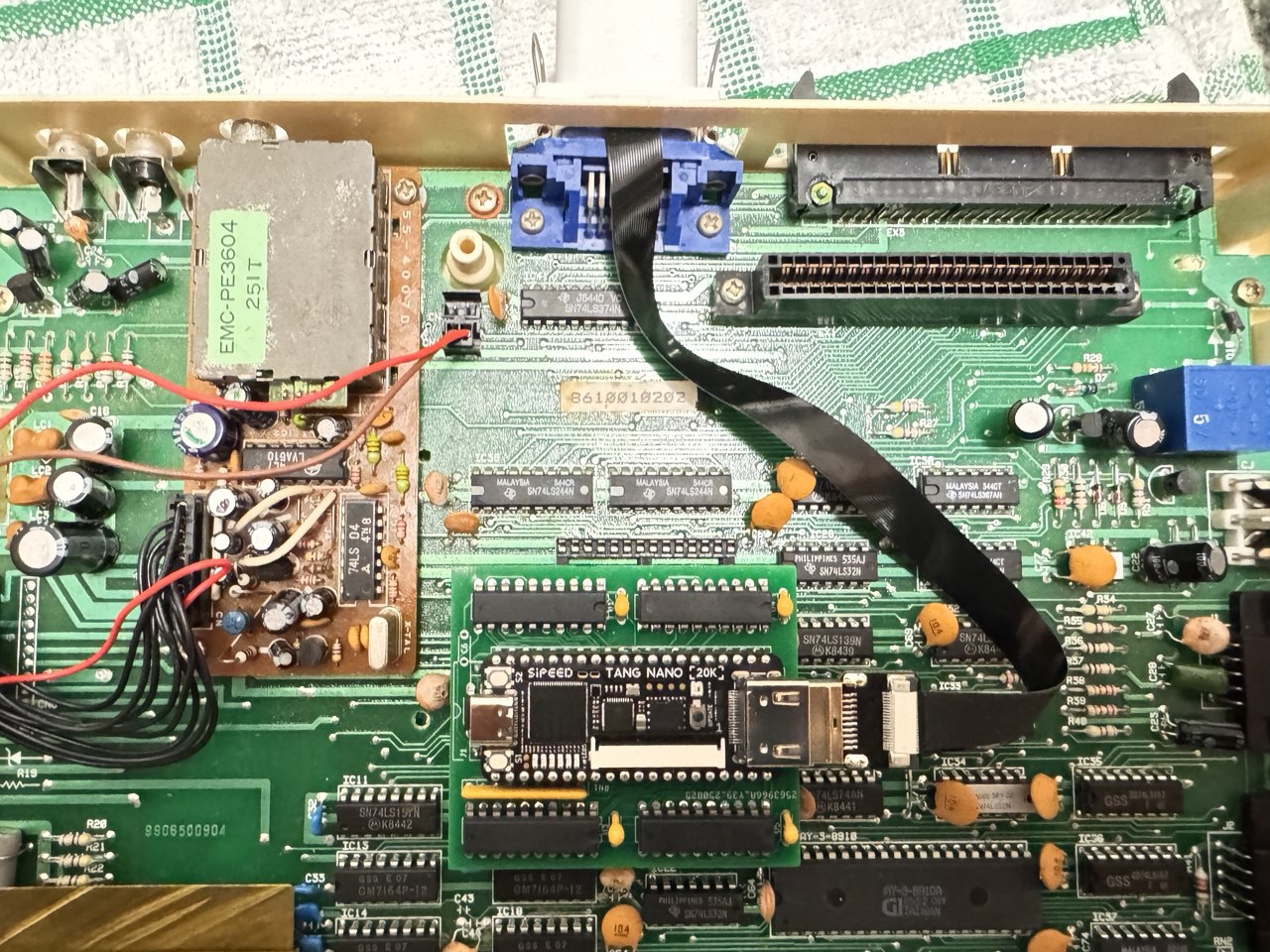

Placa montada en su sitio, reemplazando el Z80

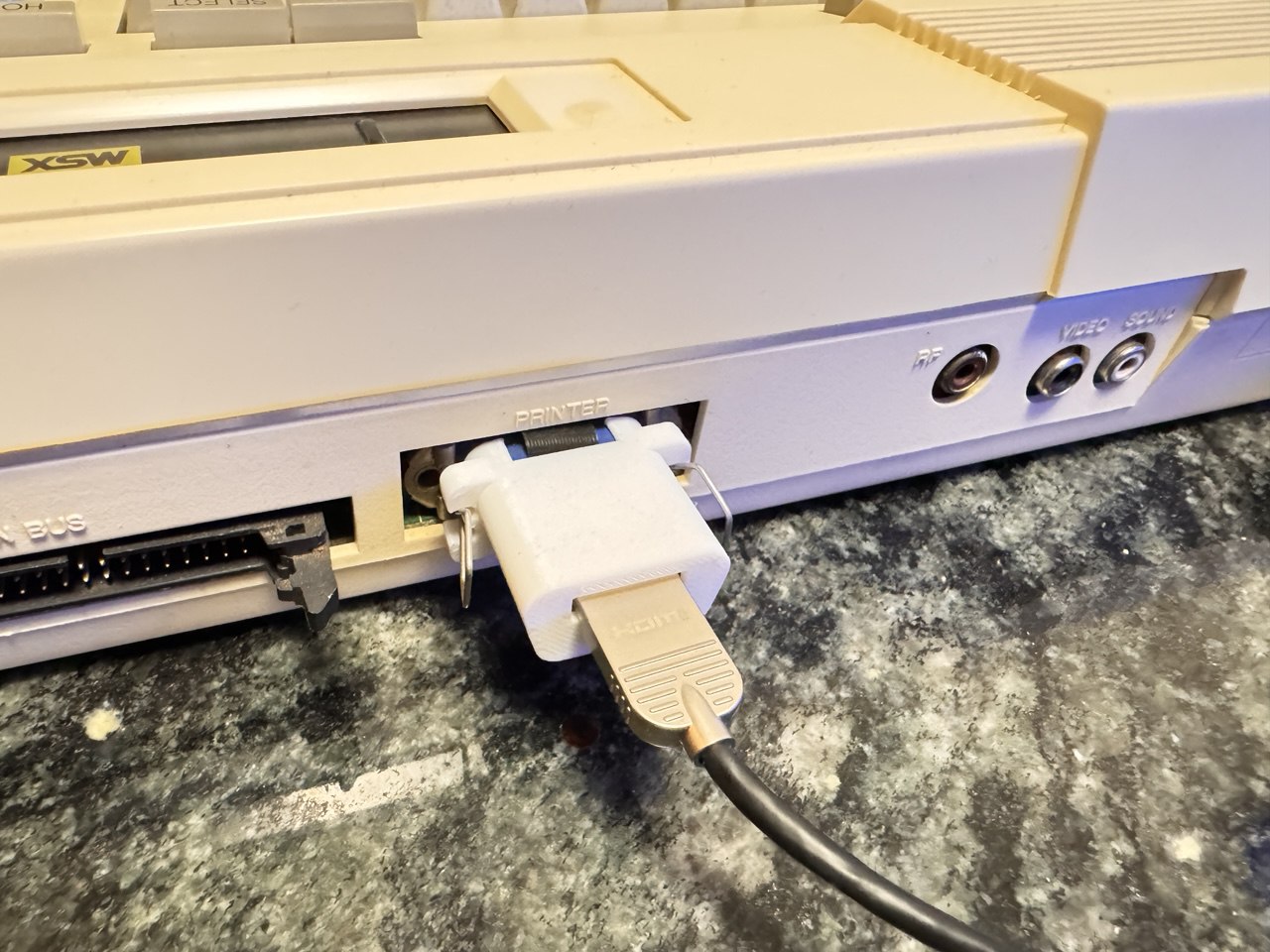

Como no quería dañar la carcasa original de mi MSX le puse un cable plano HDMI con conectores desmontables y le imprimí una pieza en 3D que sujeté en el puerto paralelo de la impresora. 😎

Detalle de la pieza en 3D que sujeta el conector HDMI hembra

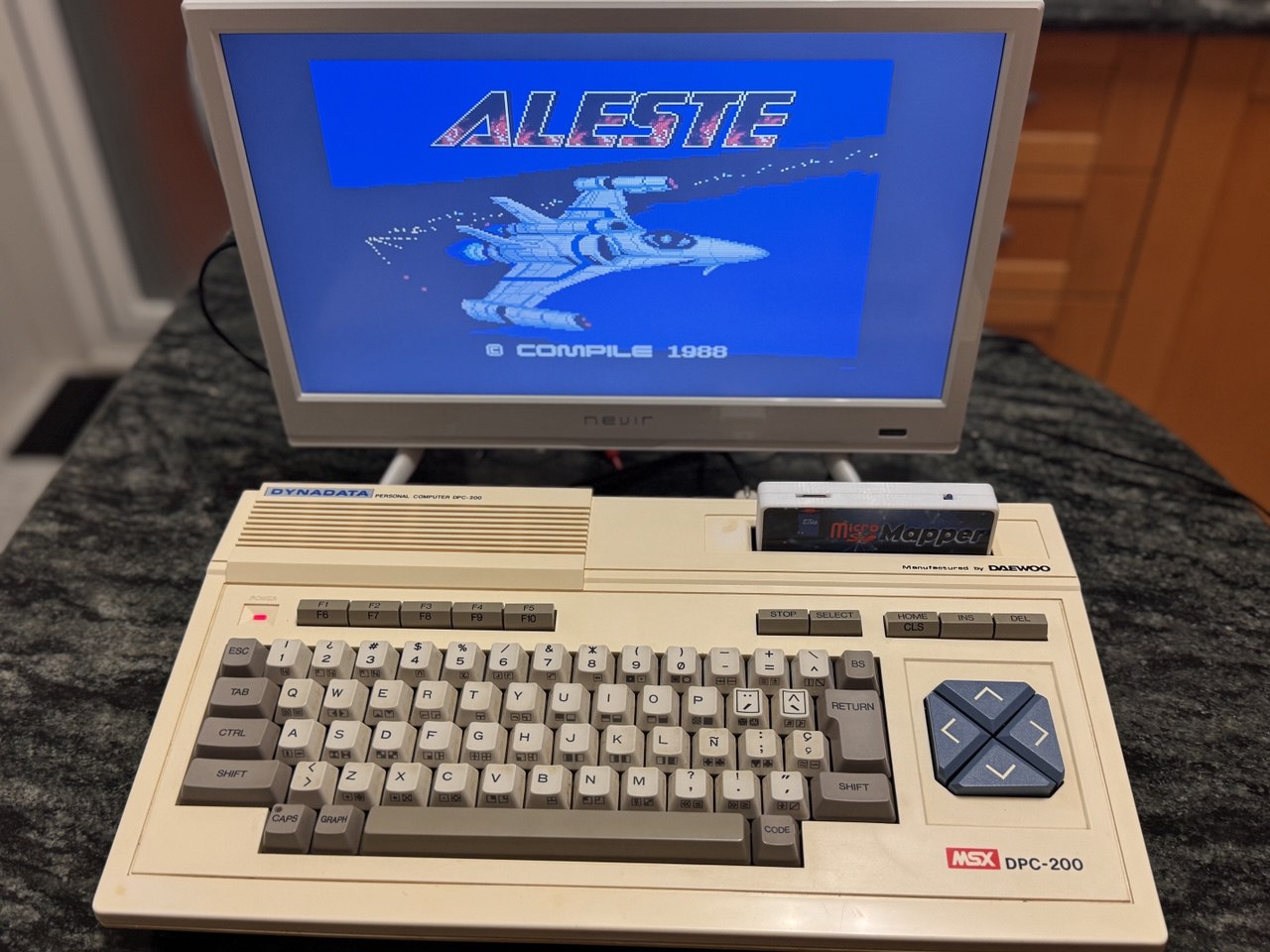

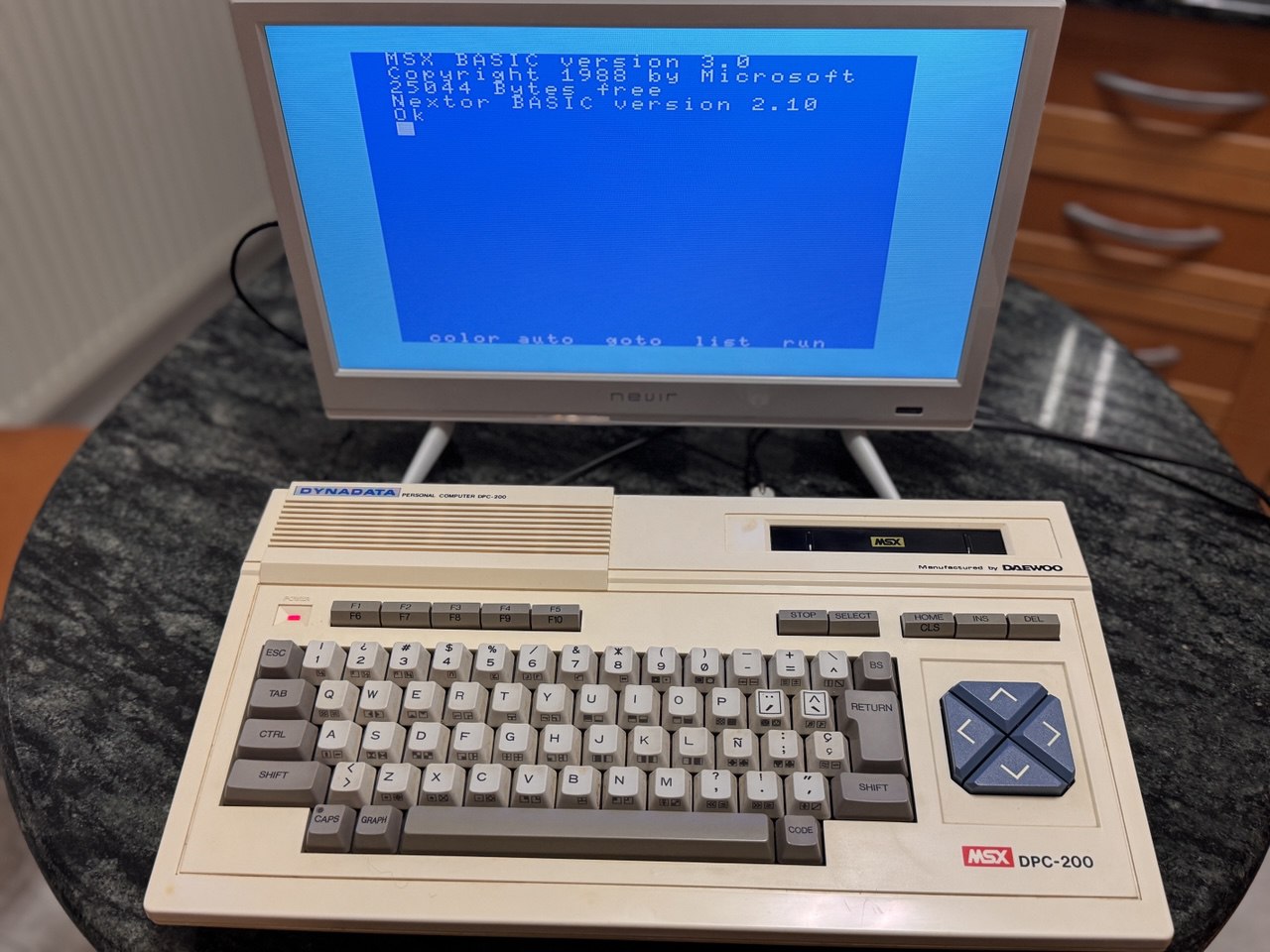

Estoy muy contento con el resultado… esta placa le añade al ordenador características de un MSX2, como un chip gráfico VDP V9958 con salida HDMI, 4MB de mapeo y sonido PSG y SCC.

Todo OK!!

Y esto es todo.
