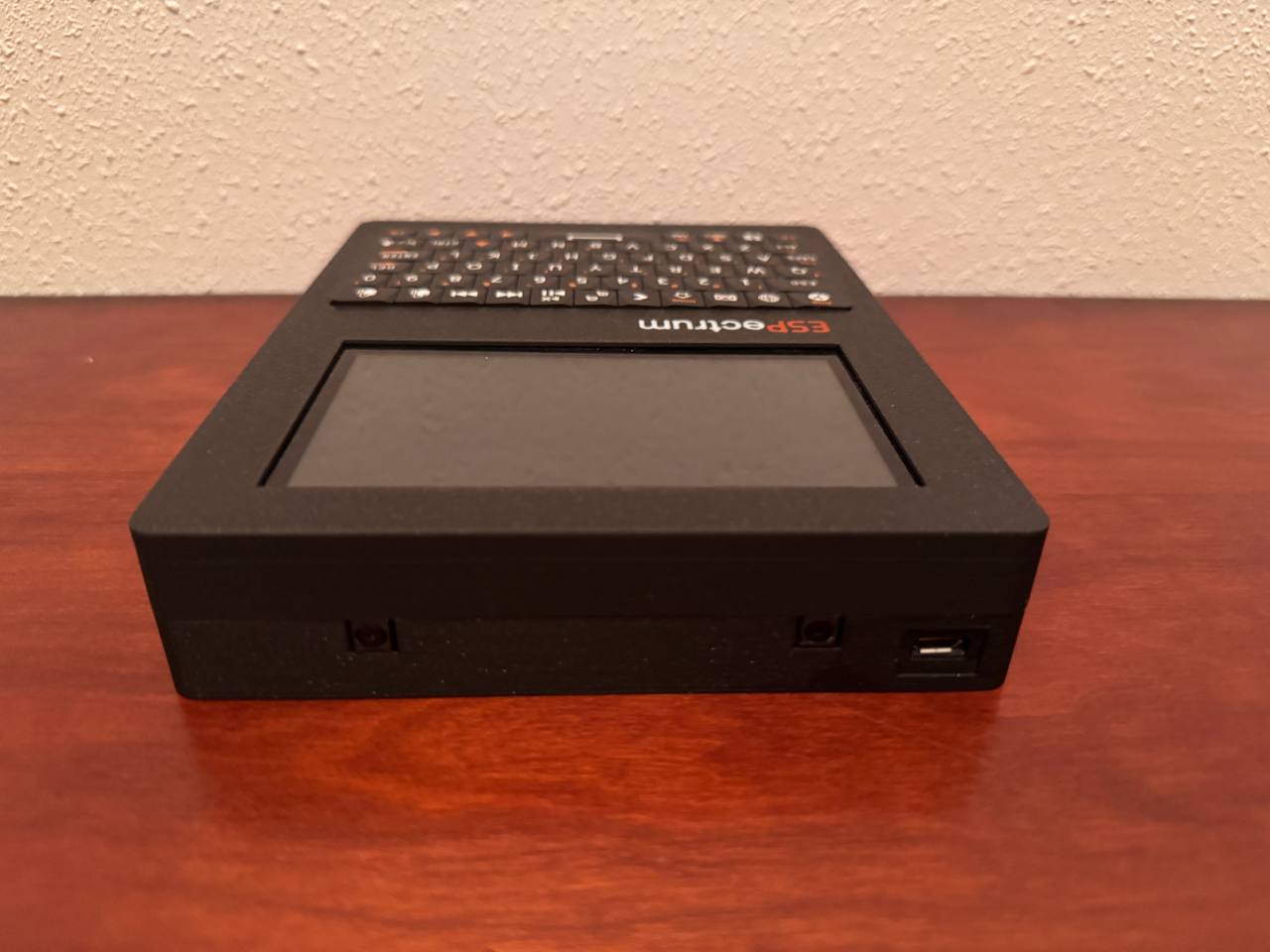

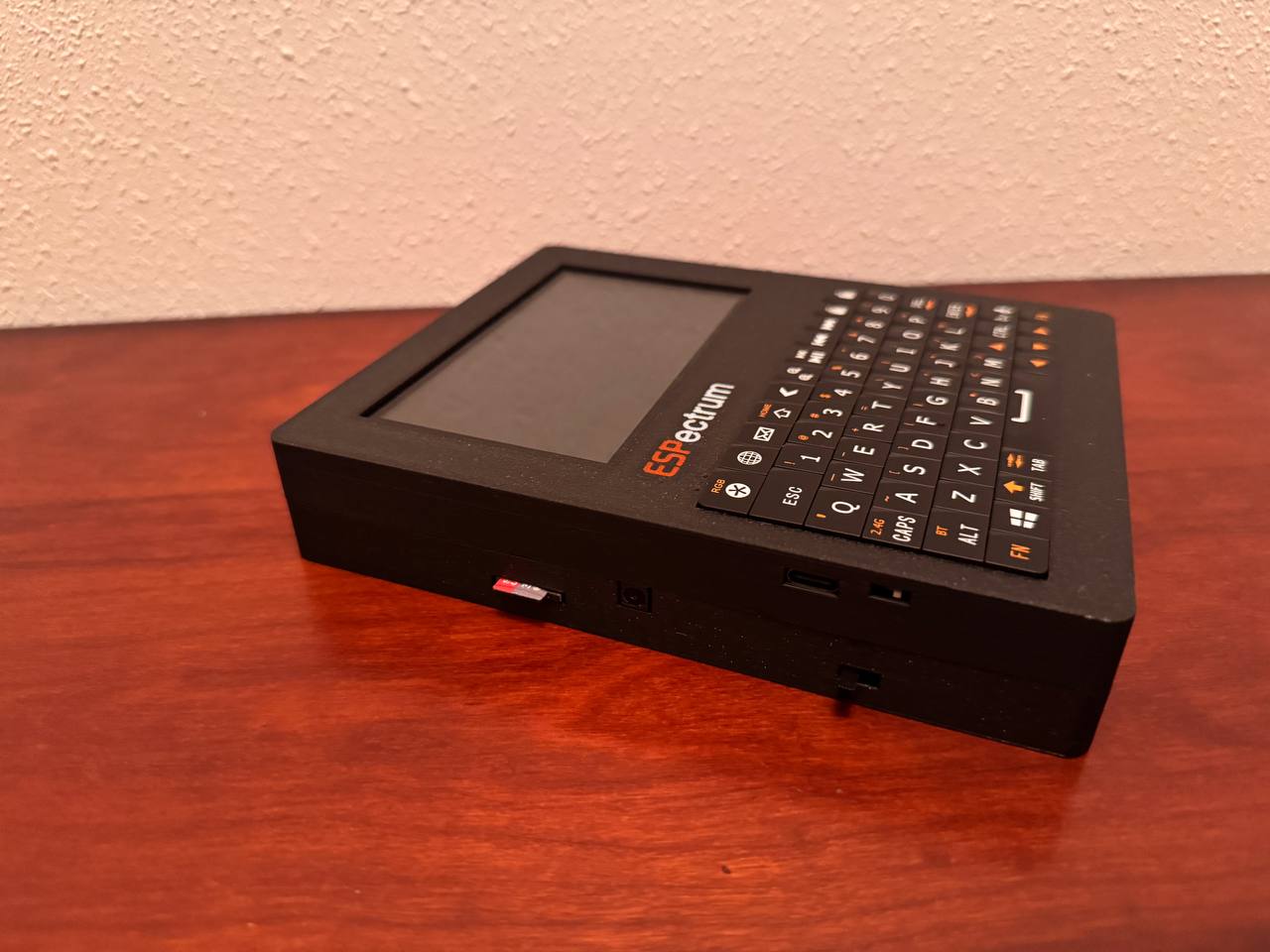

ESPectrum Handheld Case

January 6, 2026

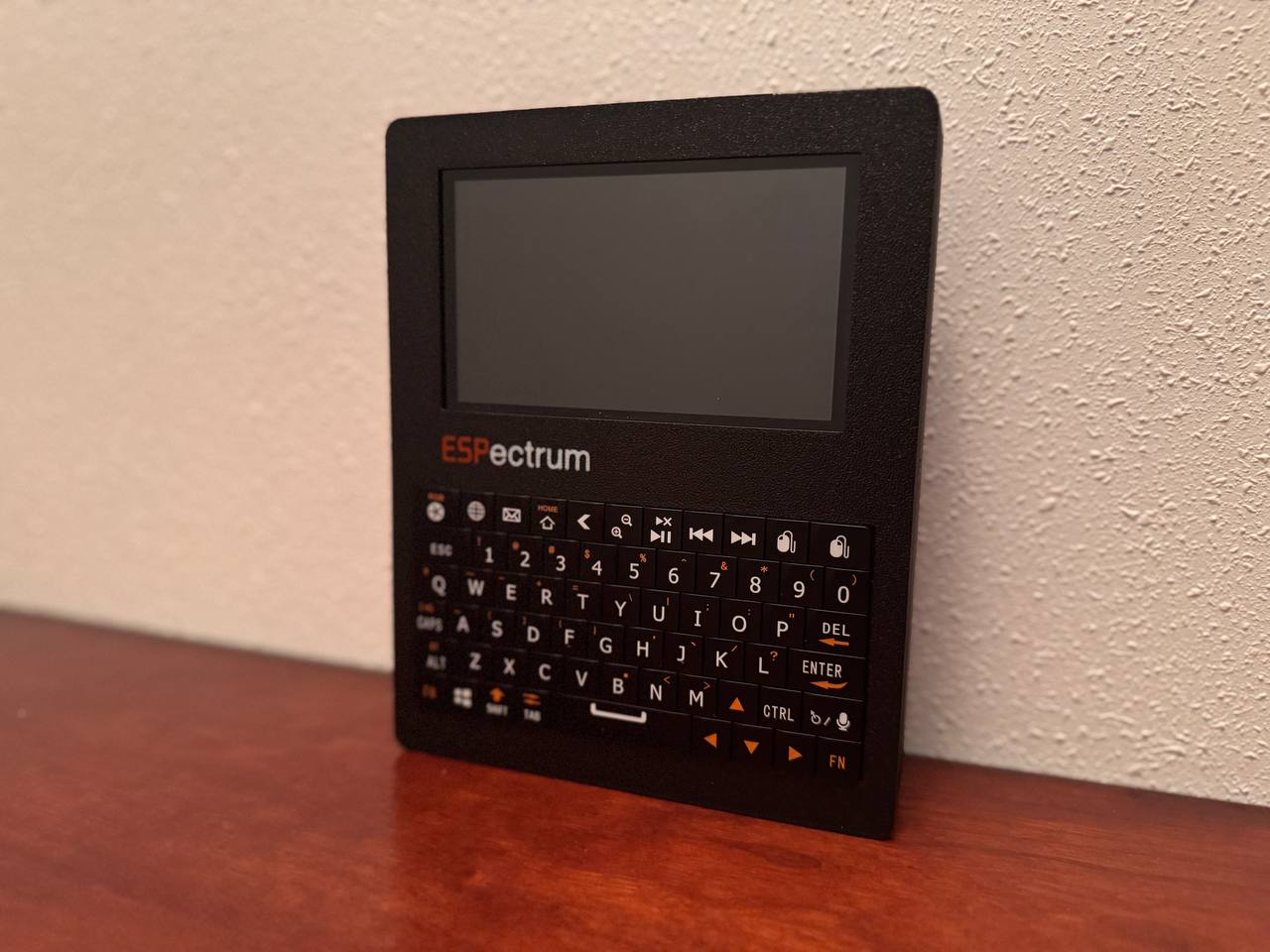

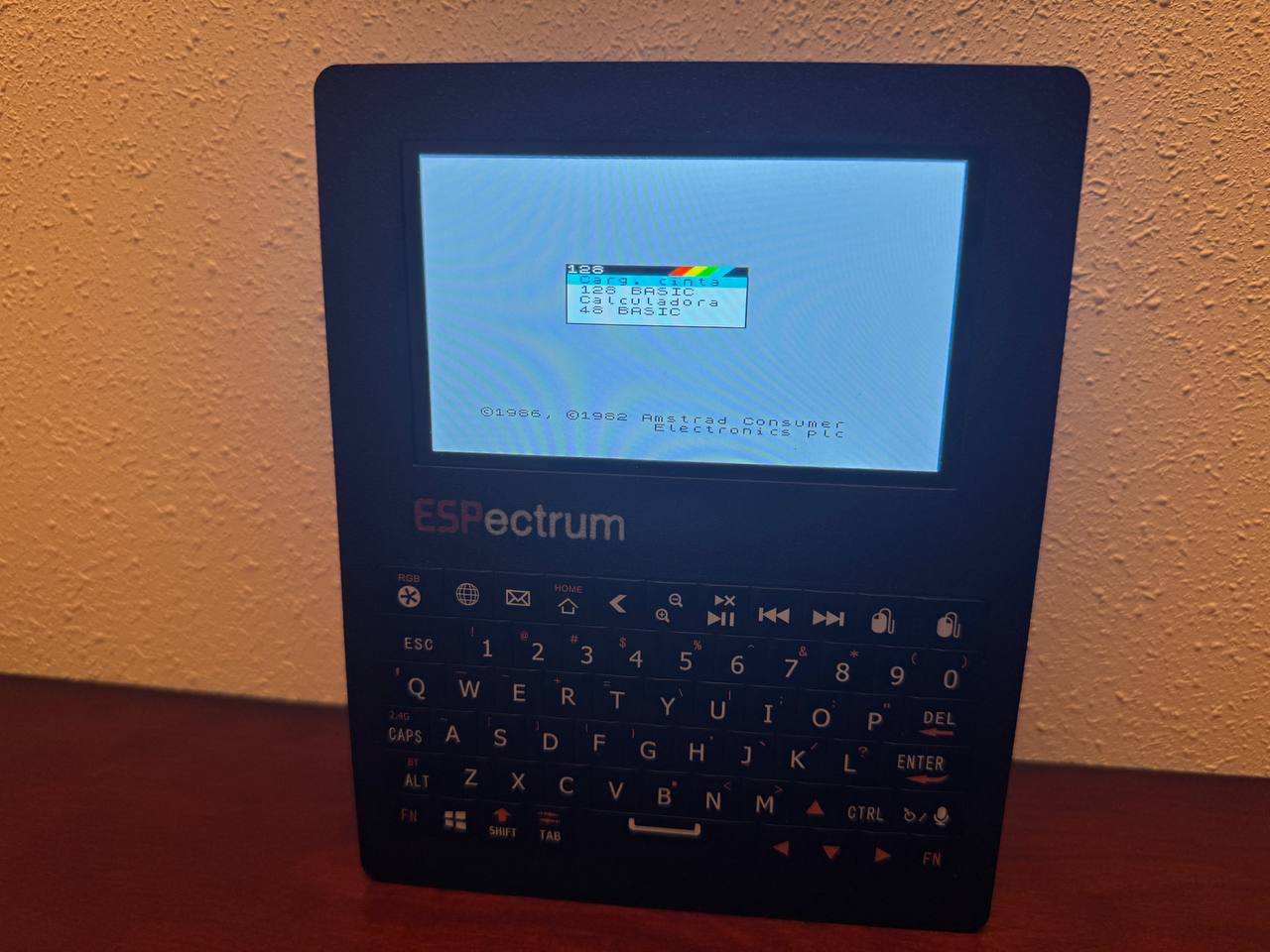

Este es mi primer diseño en 3D del año 2026 y está dedicado al emulador ESPectrum. Este diseño lo comparto con tod@ el mundo en MakerWorld. Se trata de una versión handheld en la que uso una placa Waveshare RP2040 PiZero corriendo un port de ESPectrum llamado Pico-Spec programado por DnCraptor.

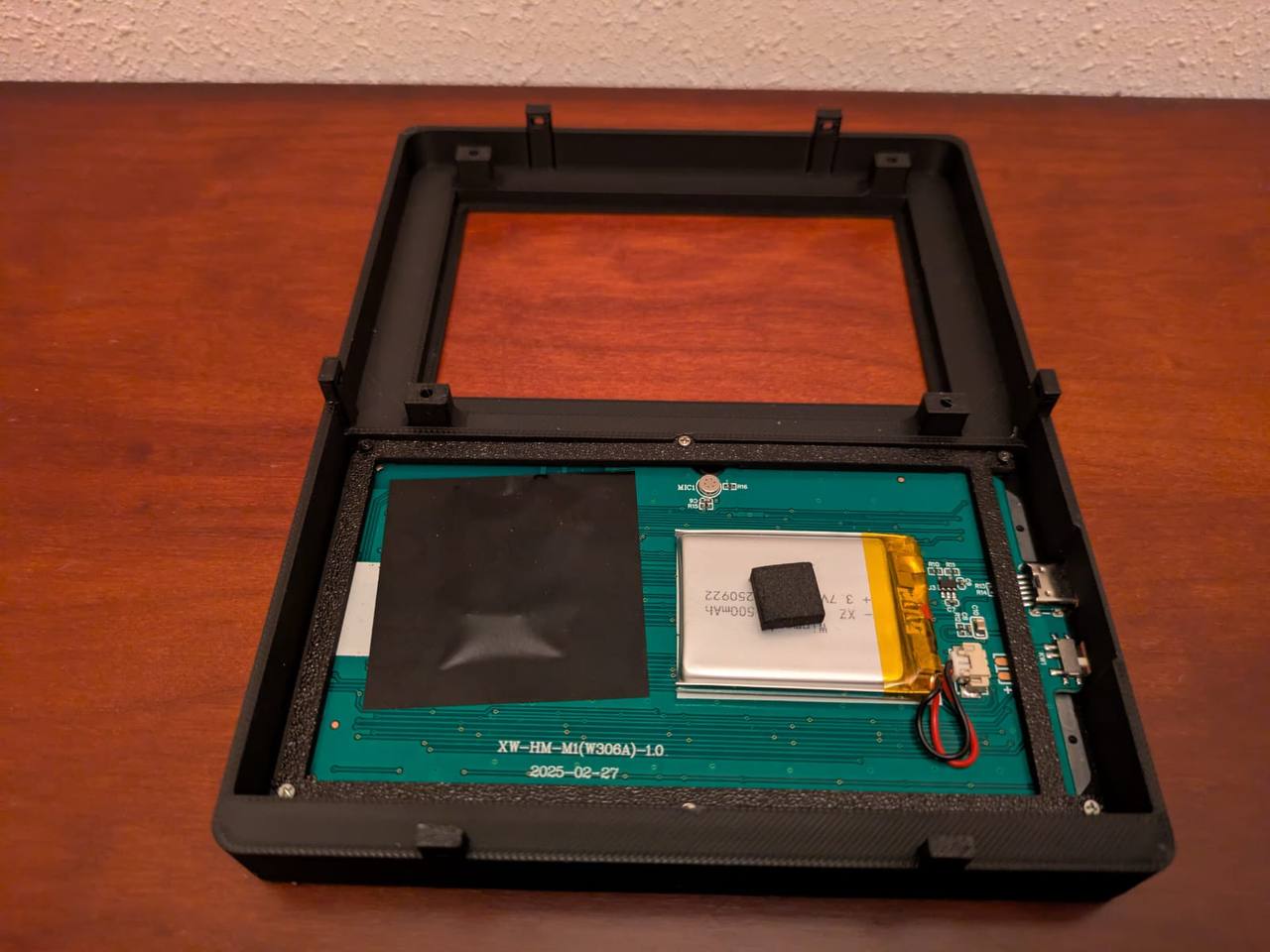

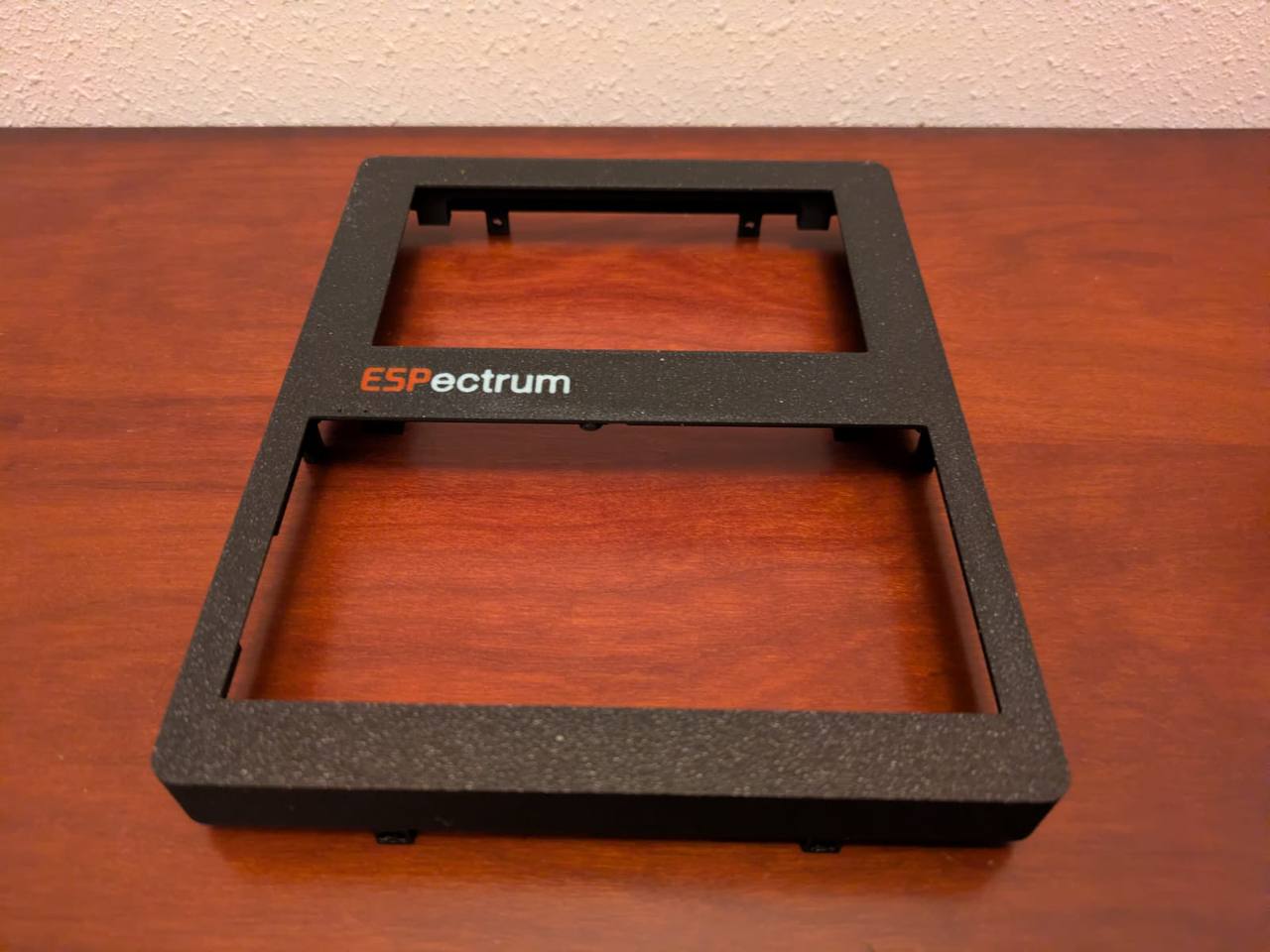

El proyecto está hecho para un hardware concreto… La pantalla LCD escogida para este diseño es la Waveshare 4.3inch Capacitive Touch Screen LCD (B) y para el mini teclado el Winmaxle modelo B1 el cual es bluetooth y wifi. Este último hay que desmontarlo por completo para después colocar la PCB en su posición adecuada en la parte superior (top) de la carcasa. La sujeción se realiza con unos insertos pequeños para tornillos M1 y un pequeño marco o frame…

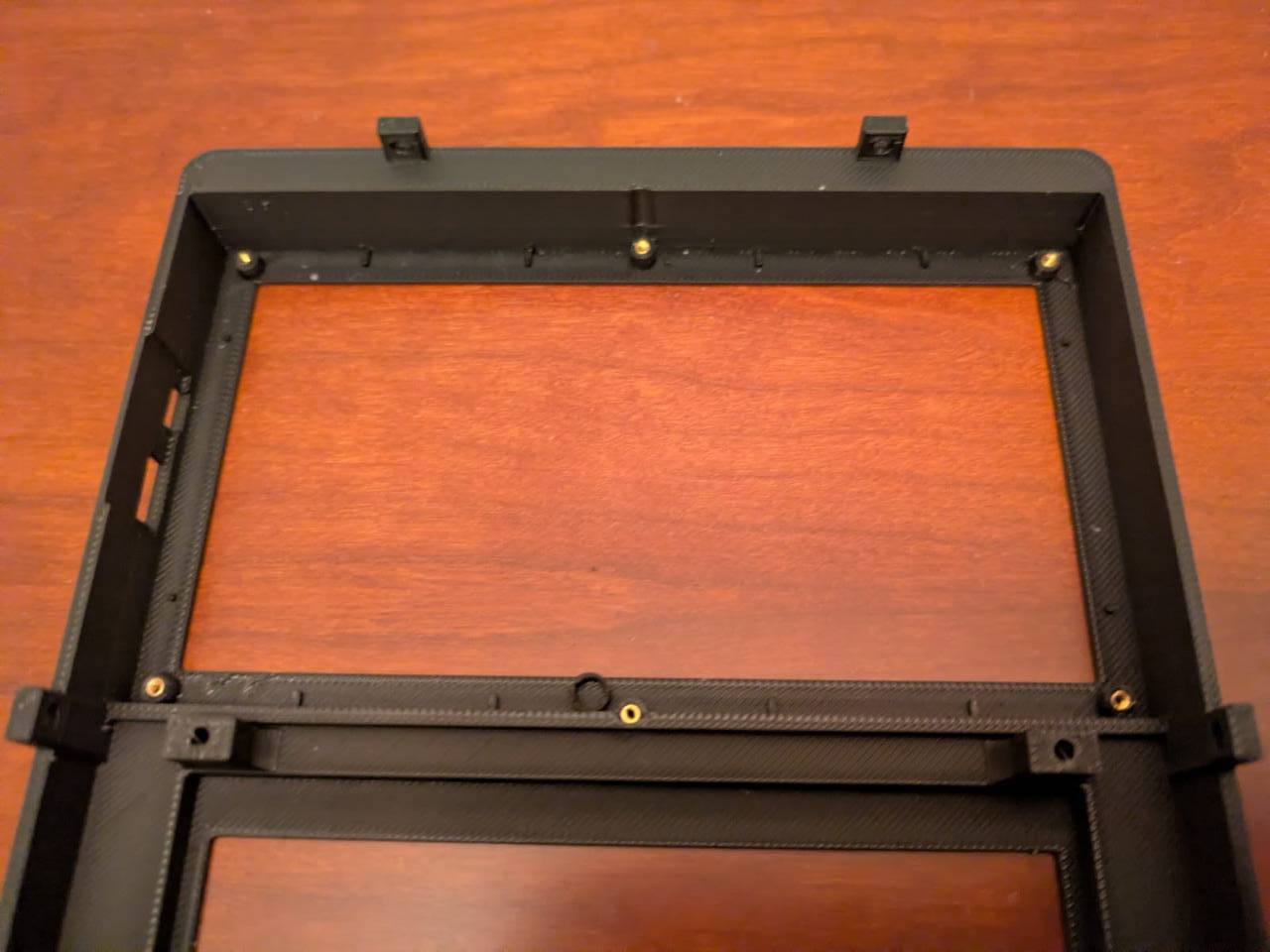

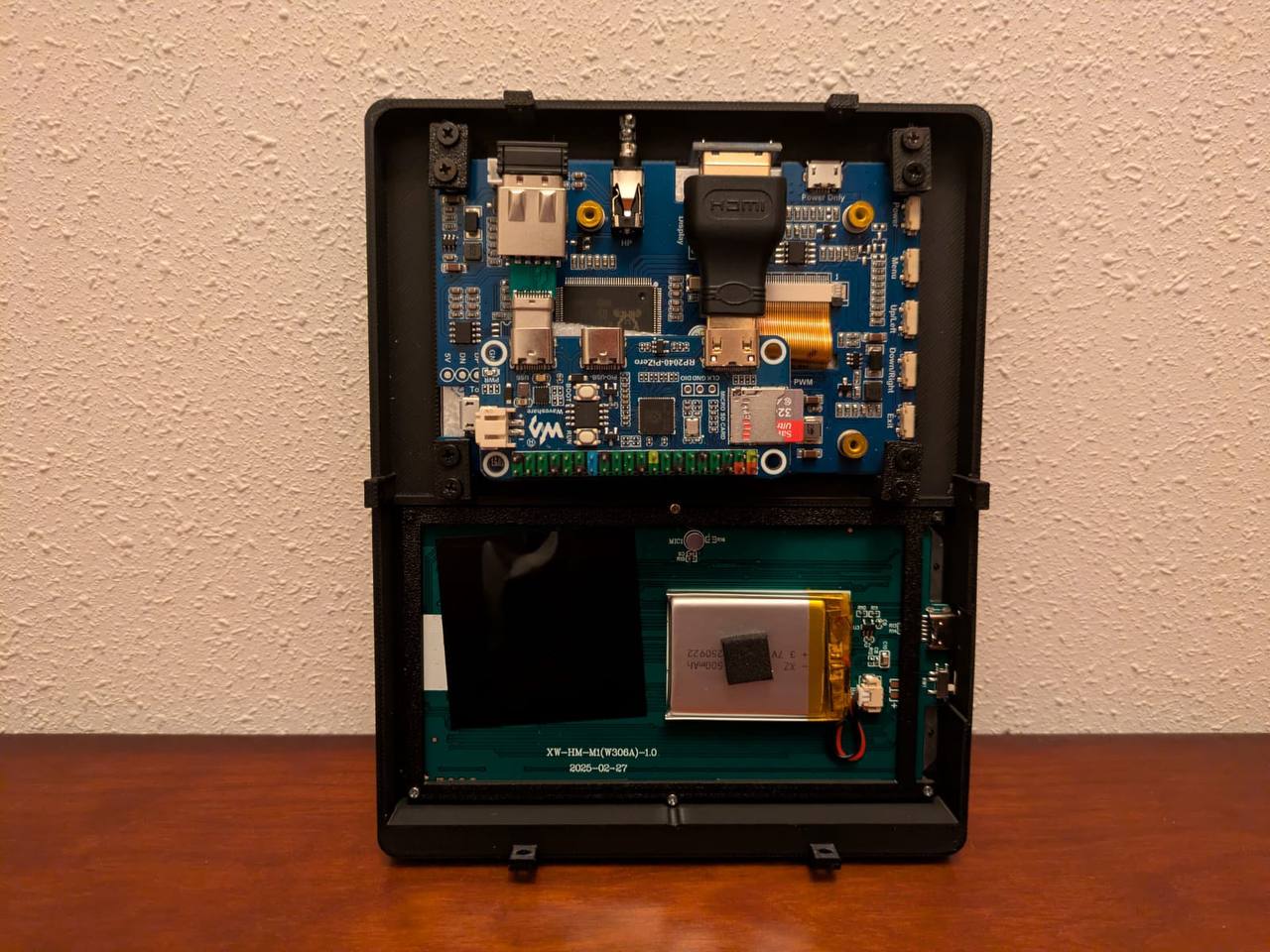

La pantalla LCD se sujeta con 4 pequeñas piezas y tornillería… la placa Waveshare RP2040 PiZero se conecta al LCD a través del puerto HDMI …

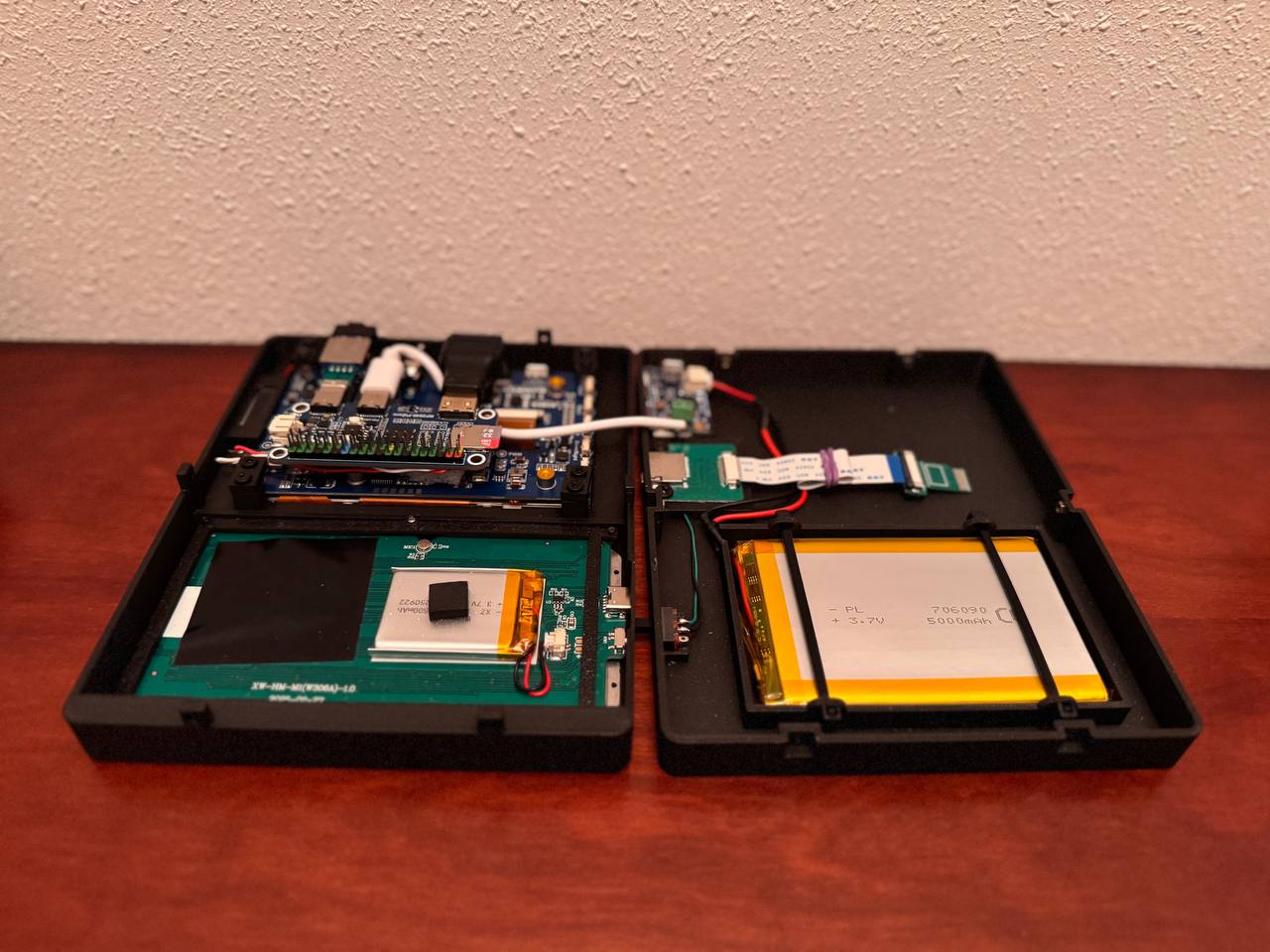

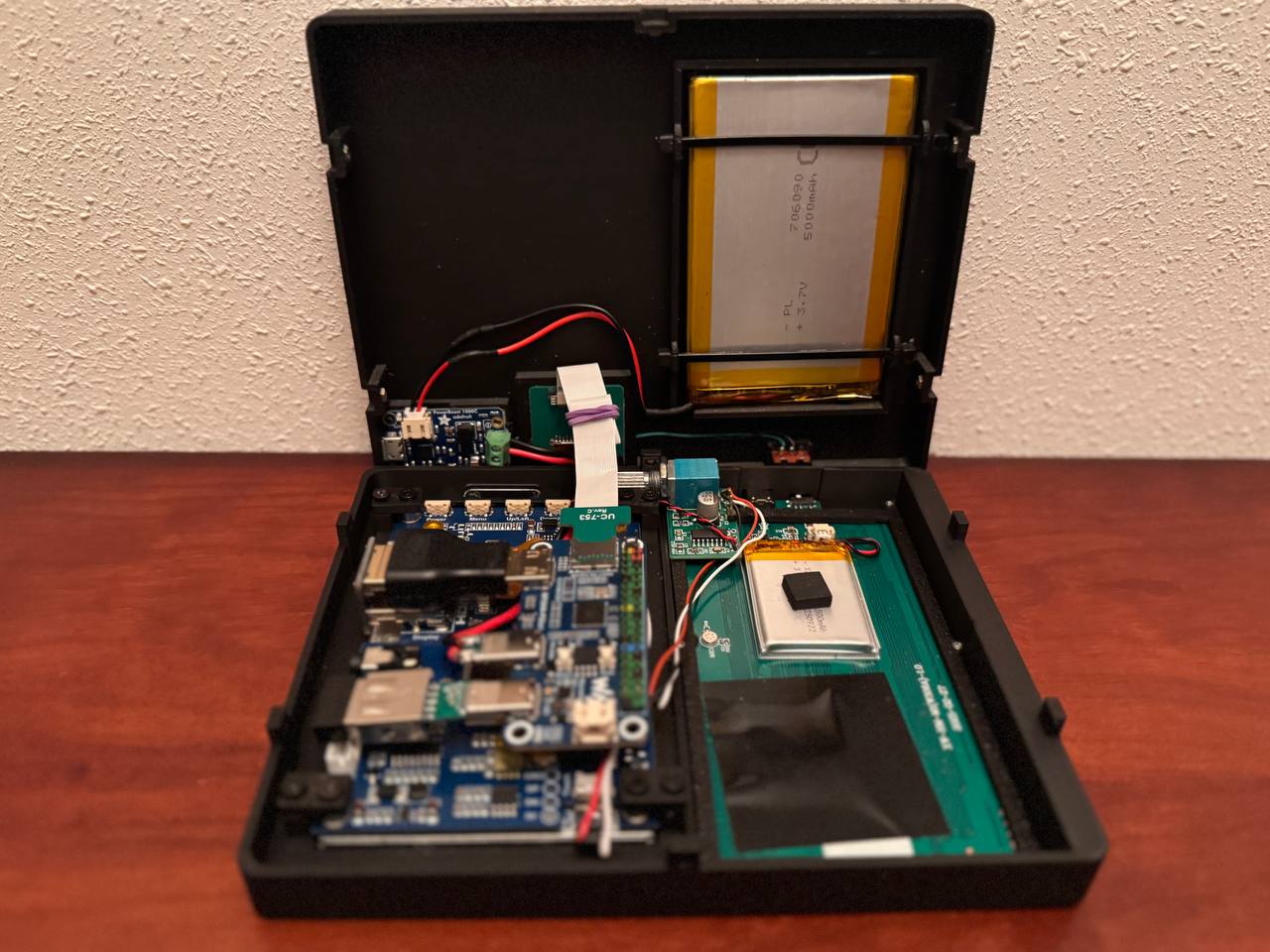

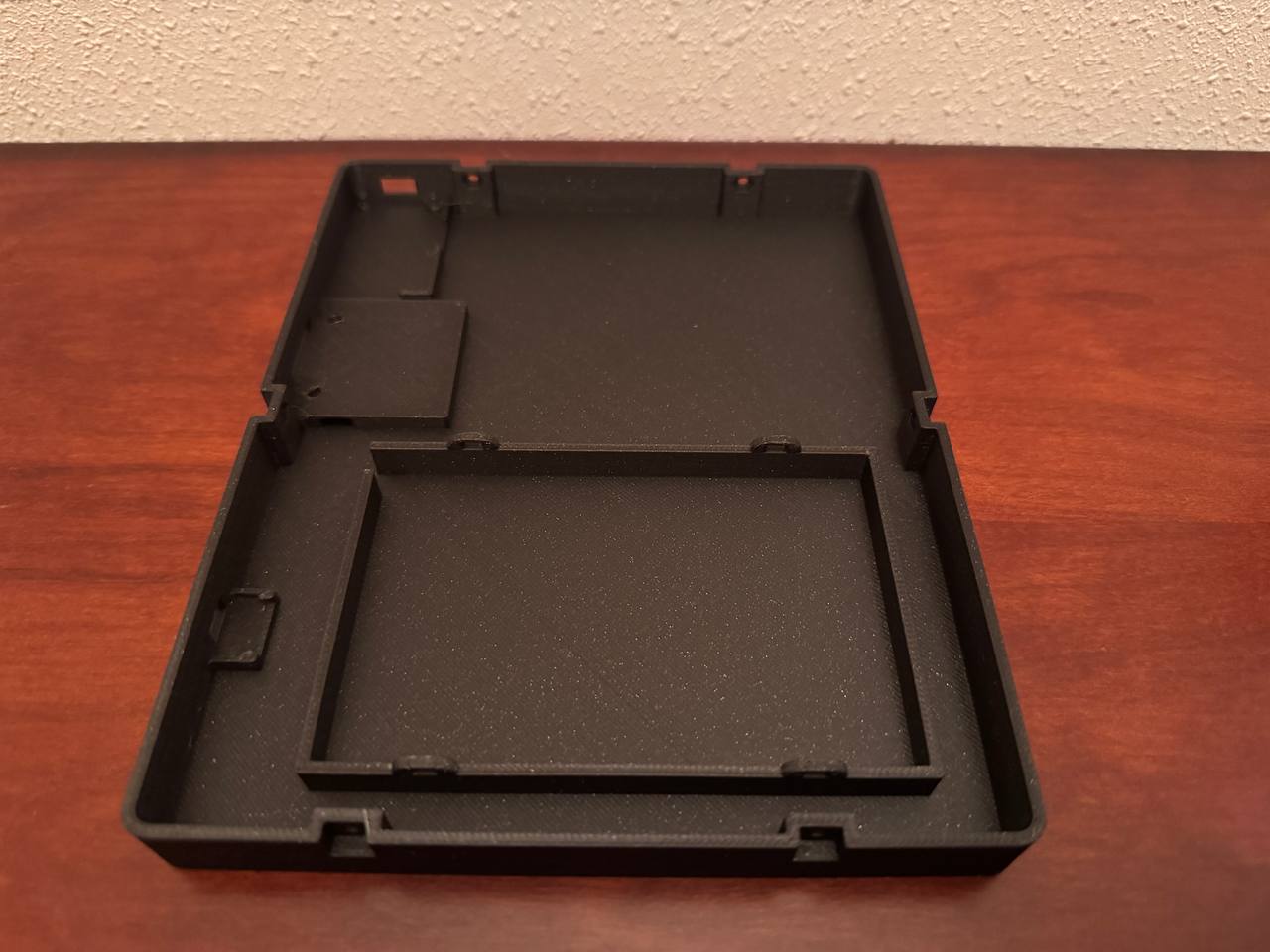

En la parte inferior (bottom) hay diseñada zonas específicas para una batería, un modulo de carga PowerBoost 1000C, un extensor MicroSd , un interruptor y tuercas M2. Como se puede ver en la fotografías adjuntas.

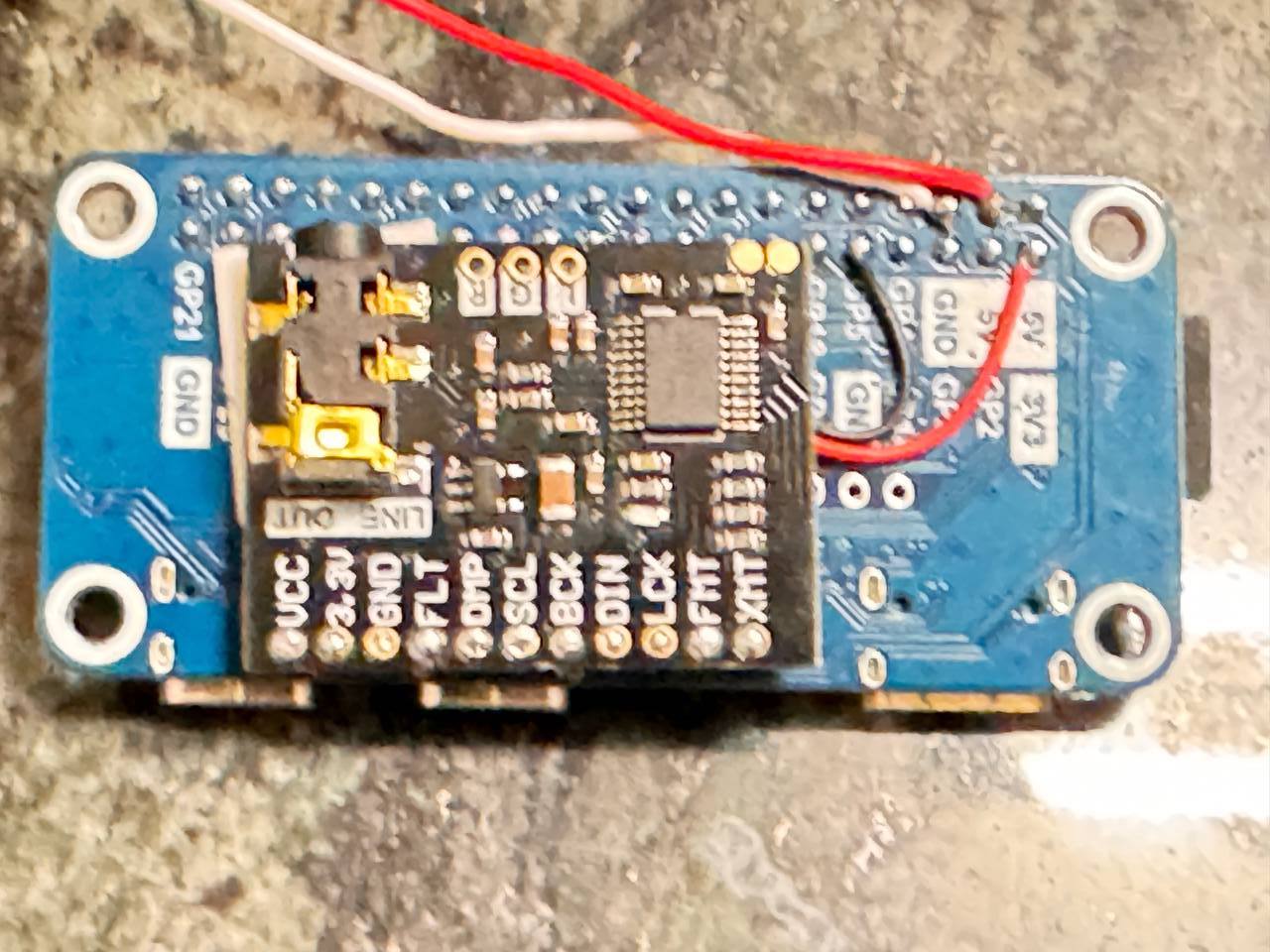

Decir que este Port de ESPectrum no emite audio por HDMI por lo que el audio se puede obtener bien por PWM o por I2S. Yo utilice el PCM5102 Módulo de Audio DAC 24bits I2S que coloqué con cinta de doble cara debajo de la Waveshare RP2040 PiZero. Utilice el mismo método para fijar un pequeño altavoz…

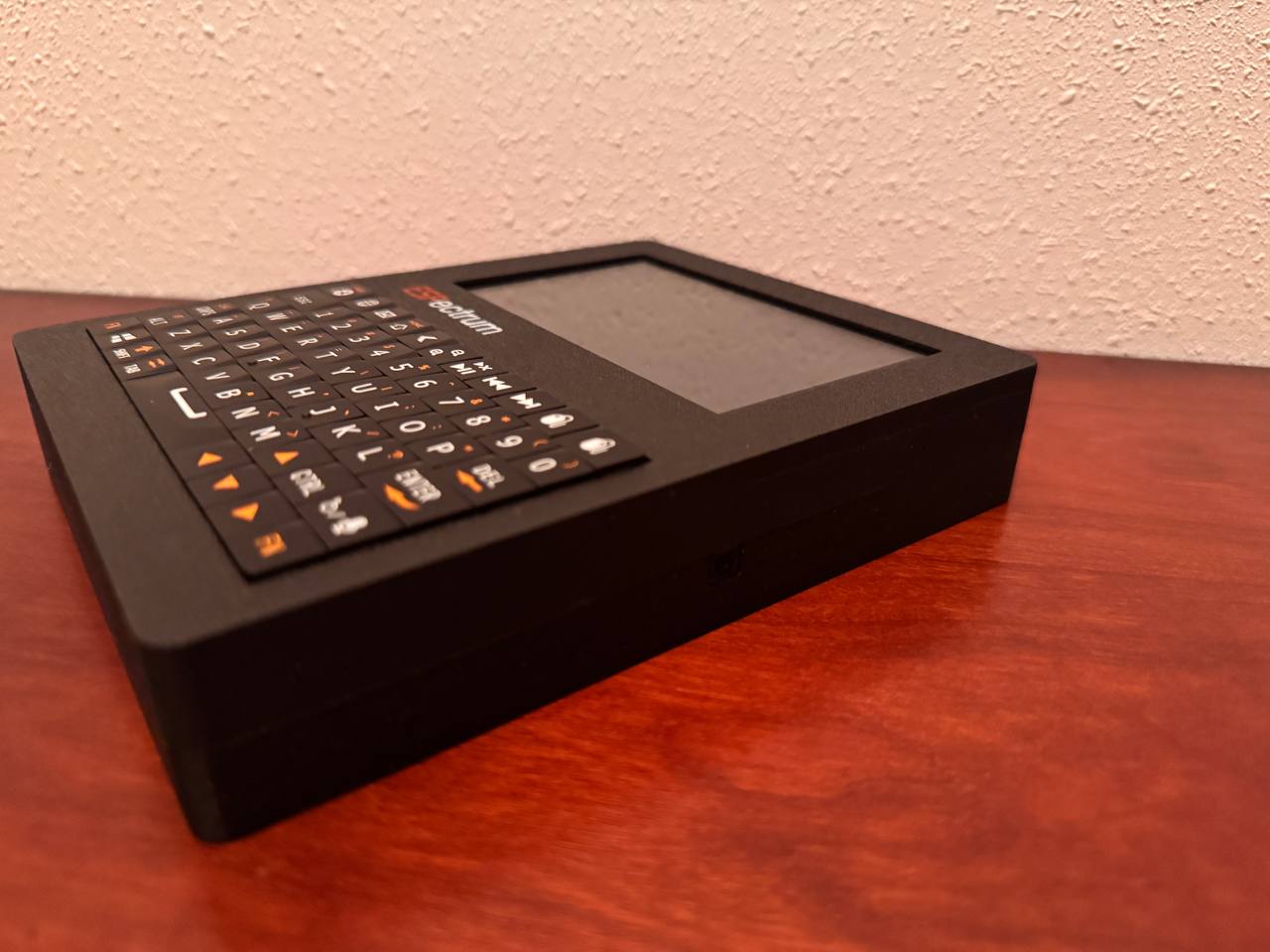

Las dos partes de la carcasa o case se unen con tornillería M2.
