ESPear for Olimex V3
February 6, 2026
Tercera versión de mi placa ESPear for Olimex creada para ser usada con la placa ESP32-SBC-FabGL de Olimex y poder disfrutar de la carga de audio externo en el emulador ESPectrum.
La razón de ser de esta tercera versión es por simple cacharreo y por tener otra opción más ya que la versión dos me va muy bien…
Esta placa está basada en el esquema creado por Fastbeta haciendo uso del integrado SMD 4049… además de la conexión para el jack de audio lleva conexión para un led y para el reset.
BOM
| Audio In (pin 34) | Led | Reset (pin 39) |
|---|---|---|
| U1: CD4049UBPW | R3: 150ohm | R4: 10k |
| C1: 0.1u | ||
| R1: 4.7k | ||
| R2: 100k | ||
| R5: 100k |
FOTOS

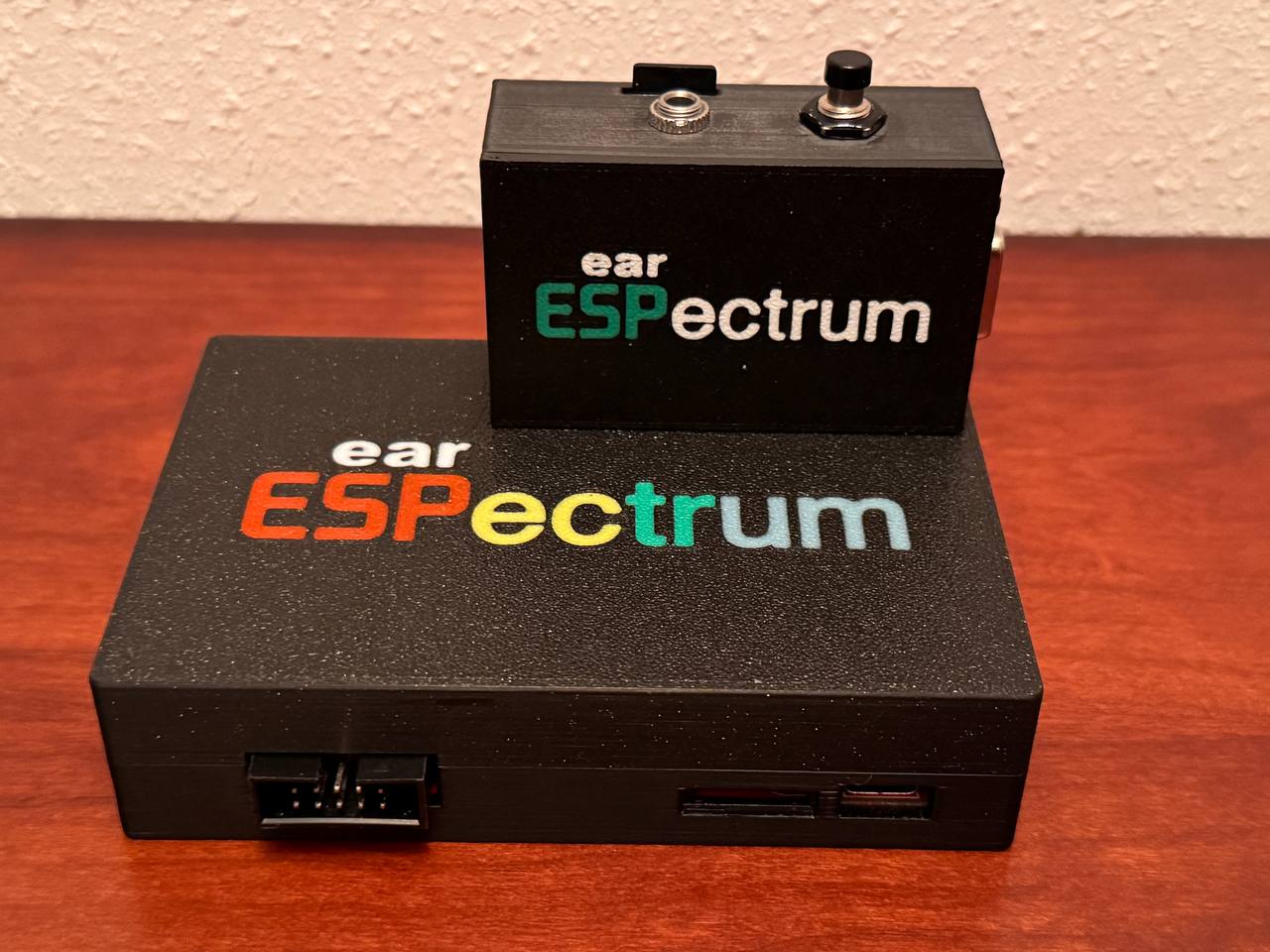

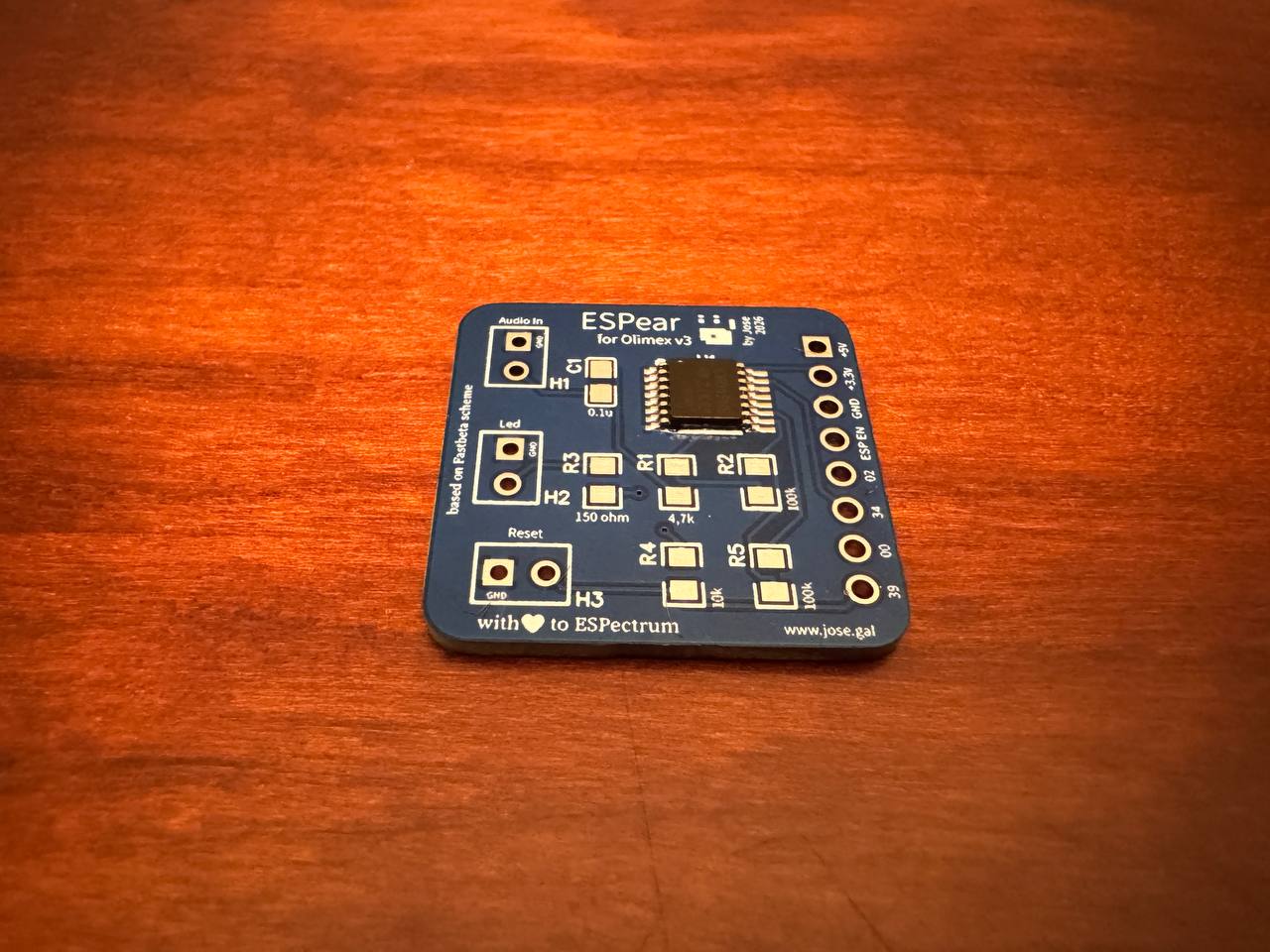

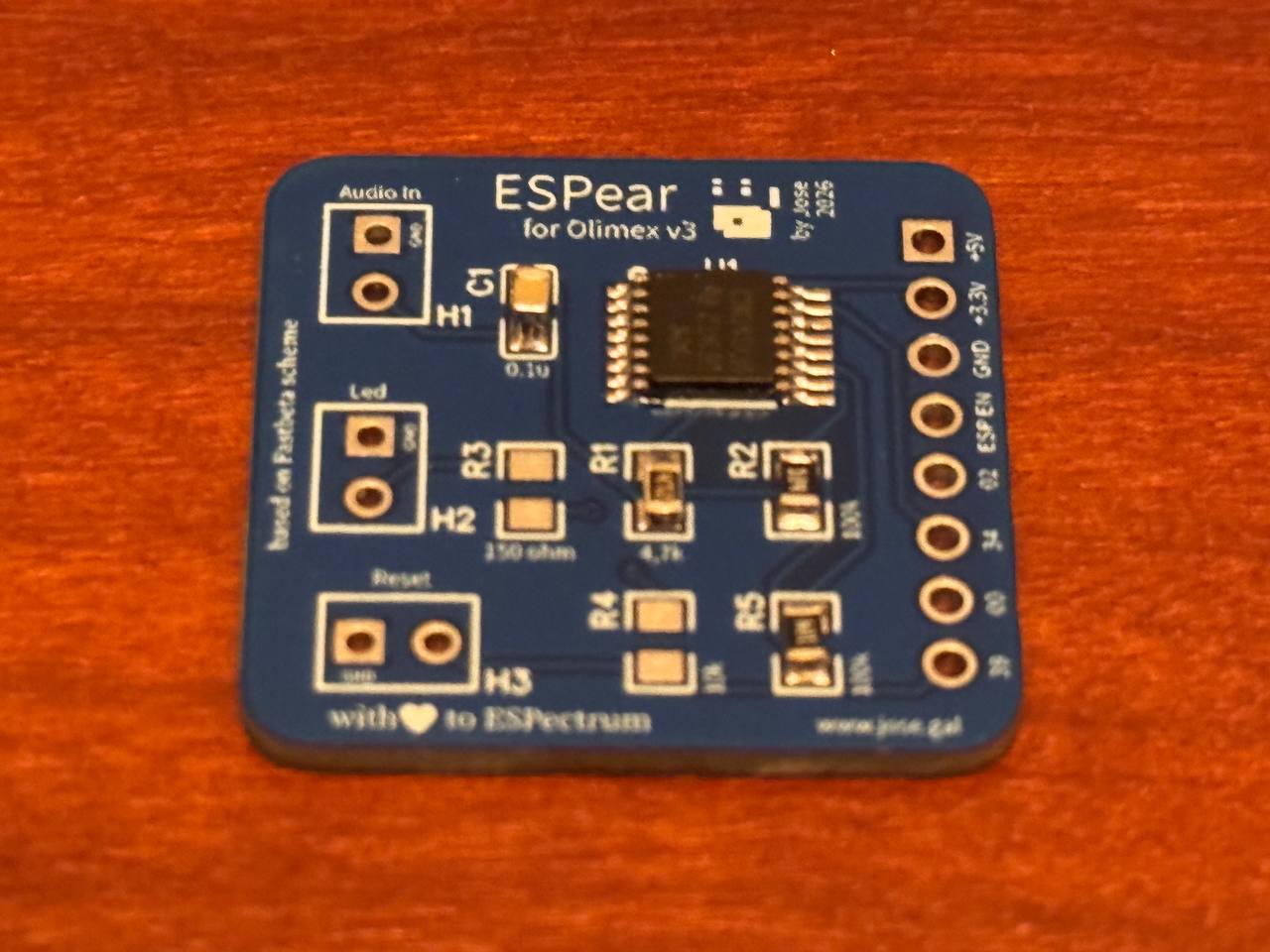

PCB
Integrado SMD soldado

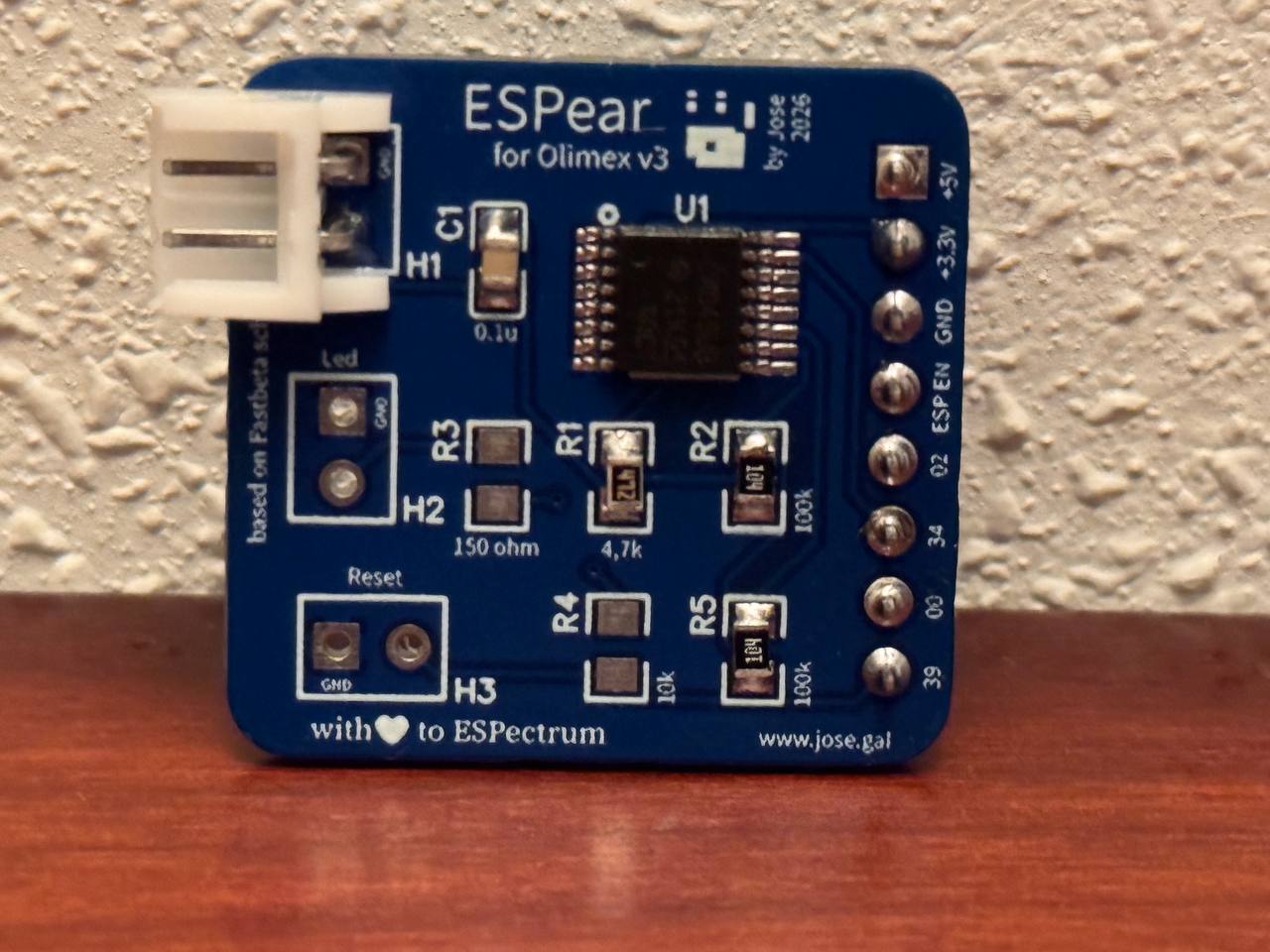

Condensador y resistencias colocadas

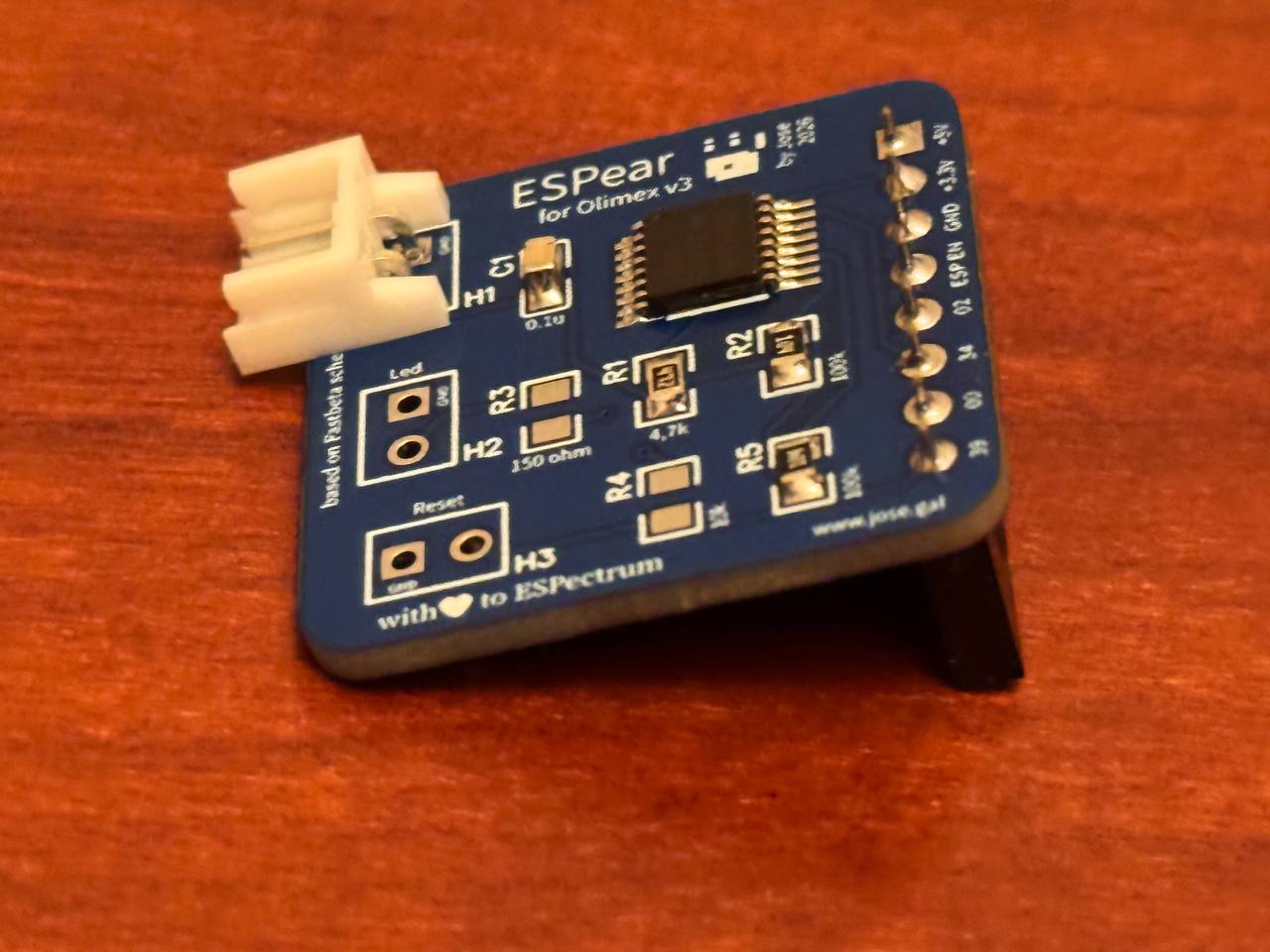

Conectores posicionados

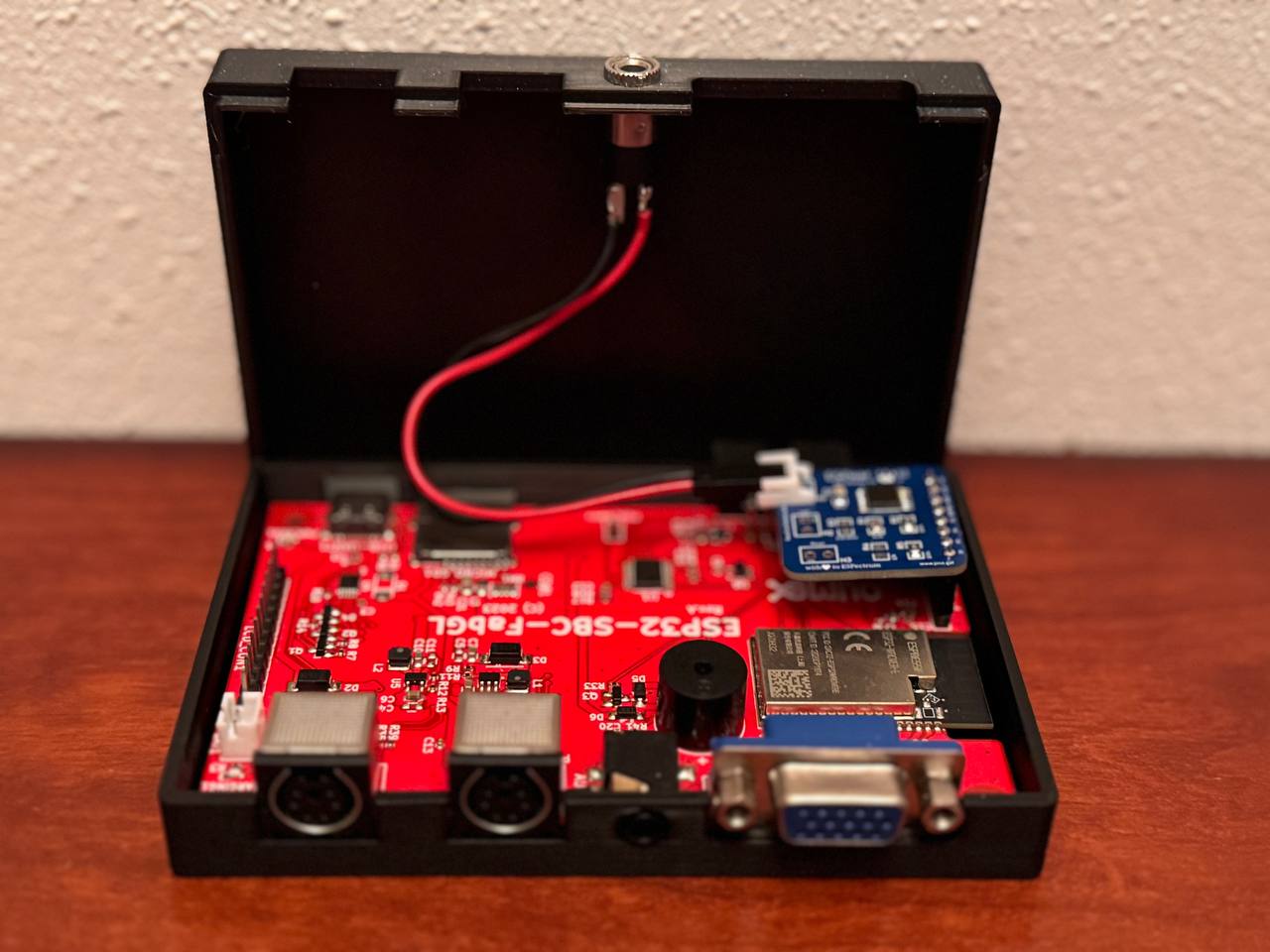

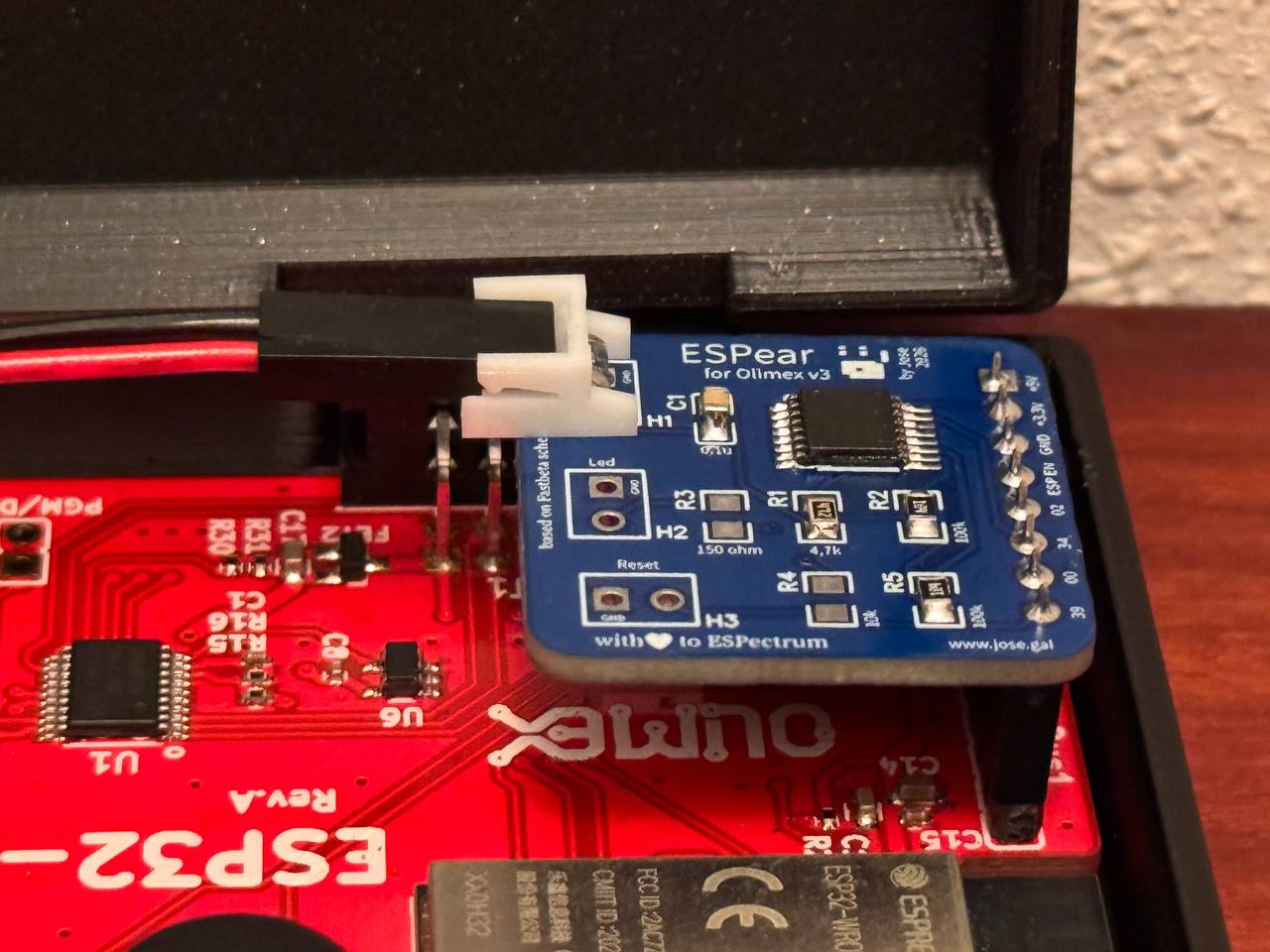

Placa montada. Todo OK!!
Pasión por ESpectrum!!
Y esto es todo amig@s.
