Carcasa estilo computone para el POWADCR

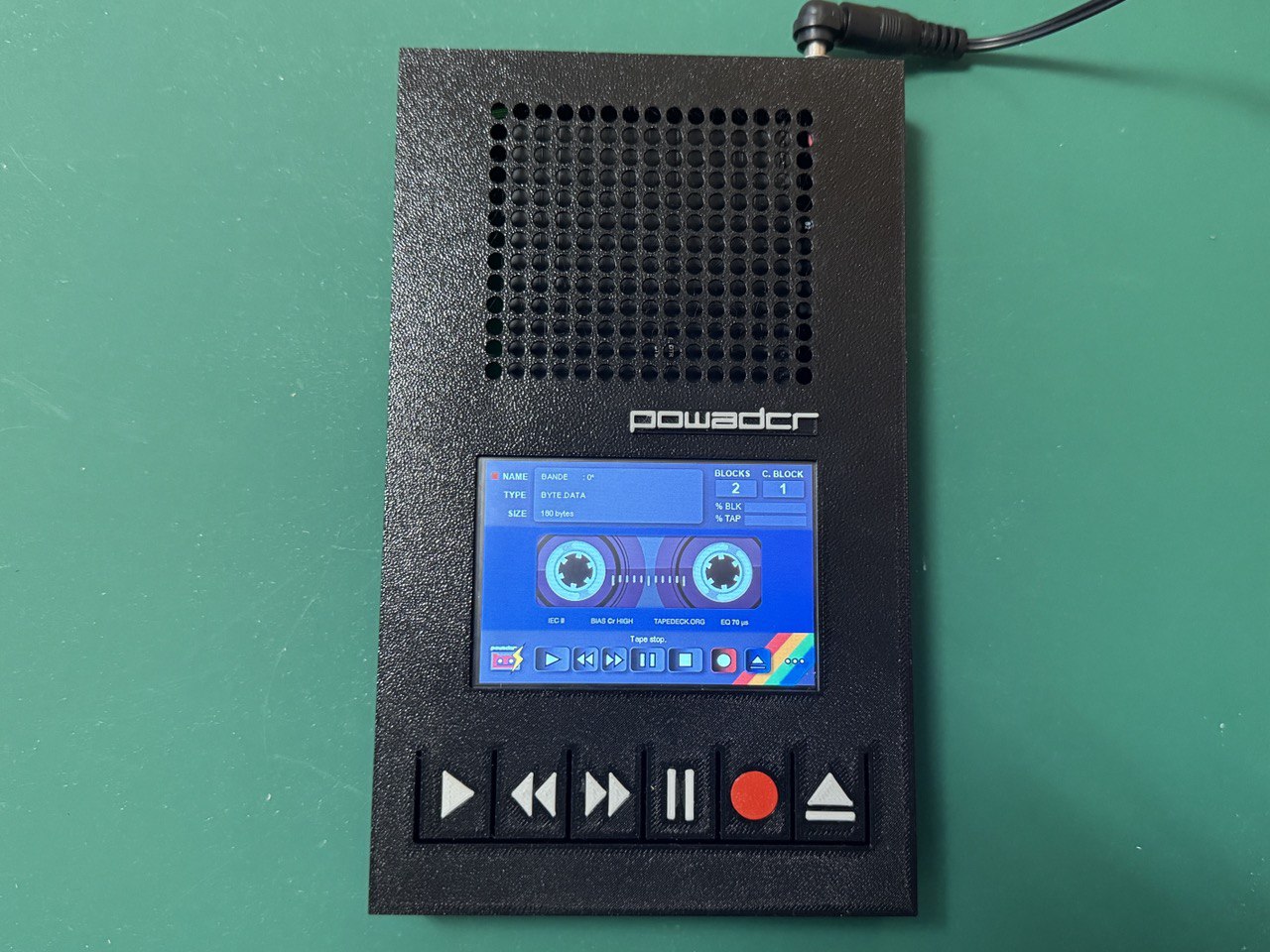

He diseñado y subido a Thingiverse ¹ esta carcasa para impresión 3d con un ligero estilo computone para ser usada con el reproductor digital POWADCR ². Este reproductor y grabador está programado por Antonio Tamairón y está orientado inicialmente para usar con el ZX Spectrum.

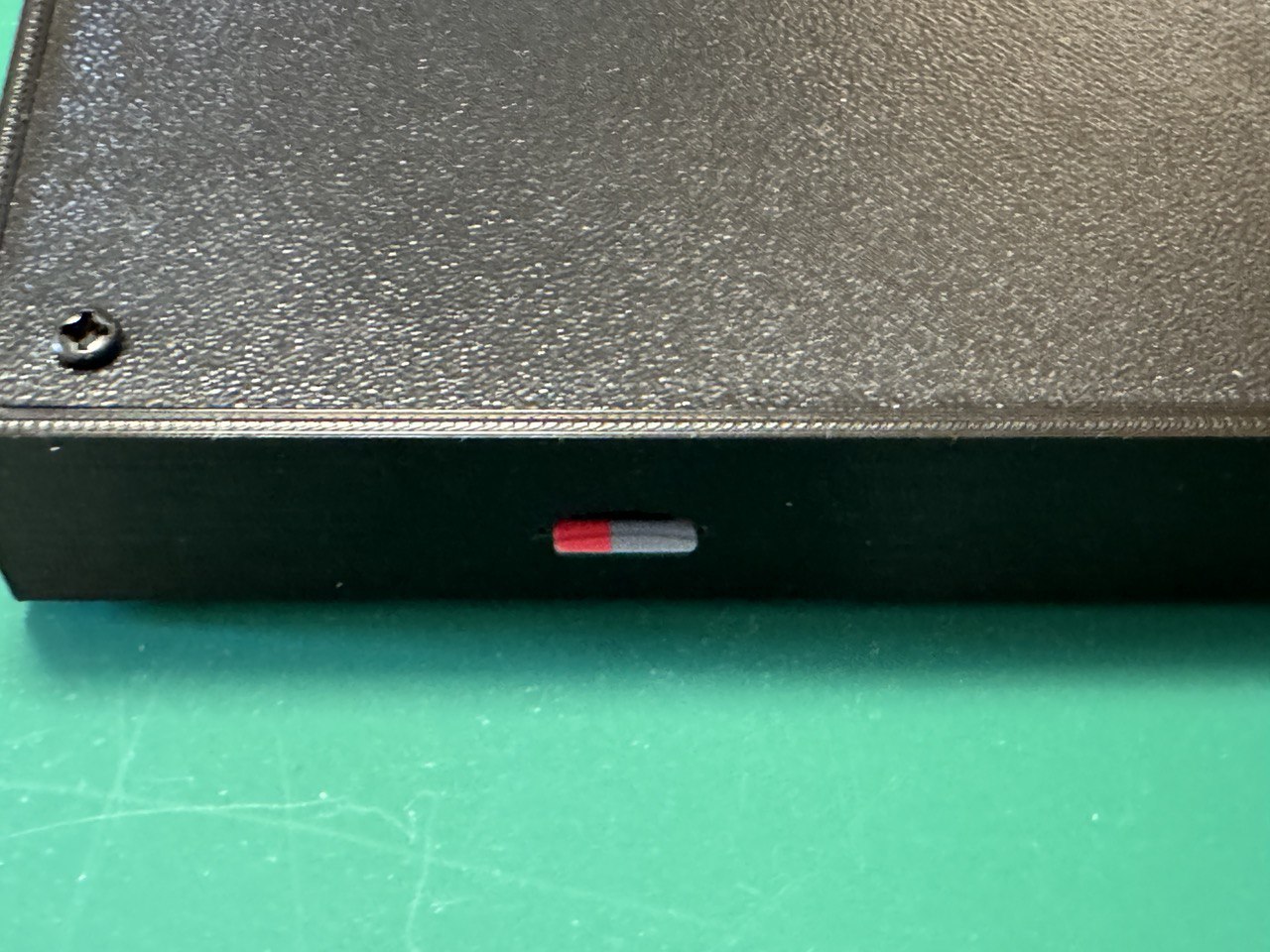

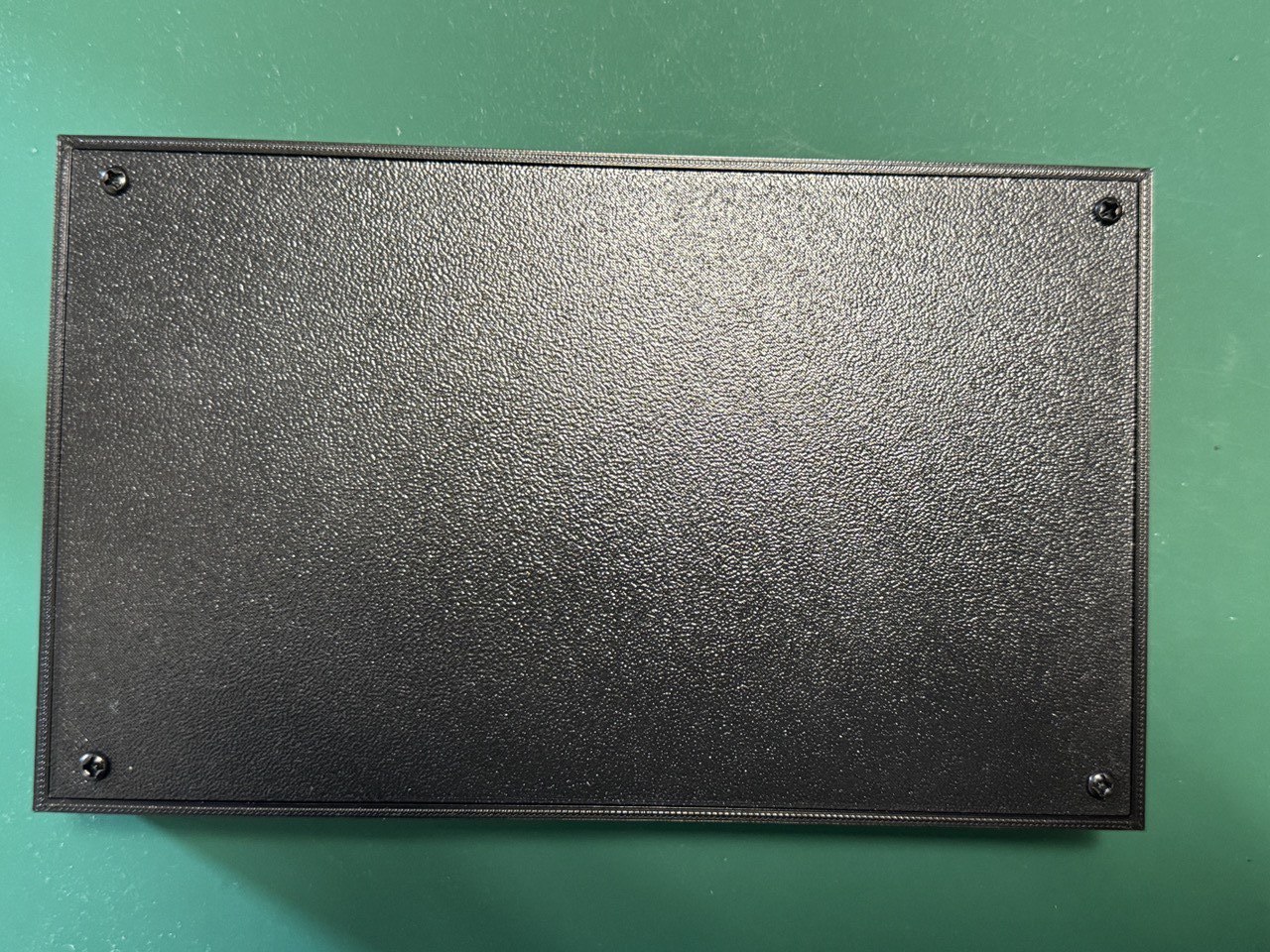

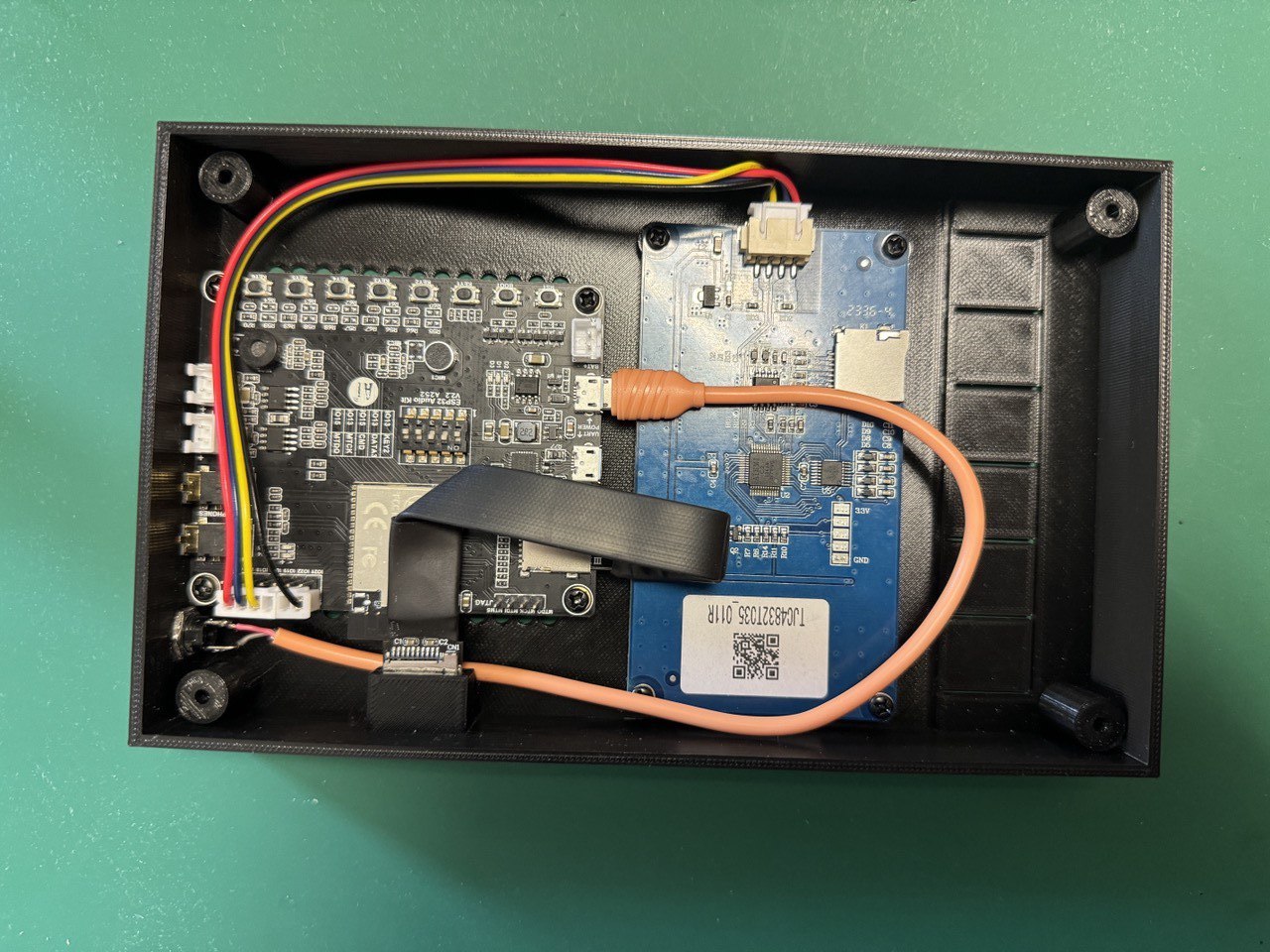

Utiliza como hardware una placa ESP32 Audio Kit y un LCD TFT HMI de 3.5”. Para este proyecto también he usado un extensor de MicroSD a MicroSD. La tornillería utilizada es m3 para plástico. La pantalla lcd se sujeta con tornillos m3x6mm, el ESP32 Audio Kit con tornillos m3x6-8 mm y la tapa posterior del reproductor con 4 tornillos m3x12mm.

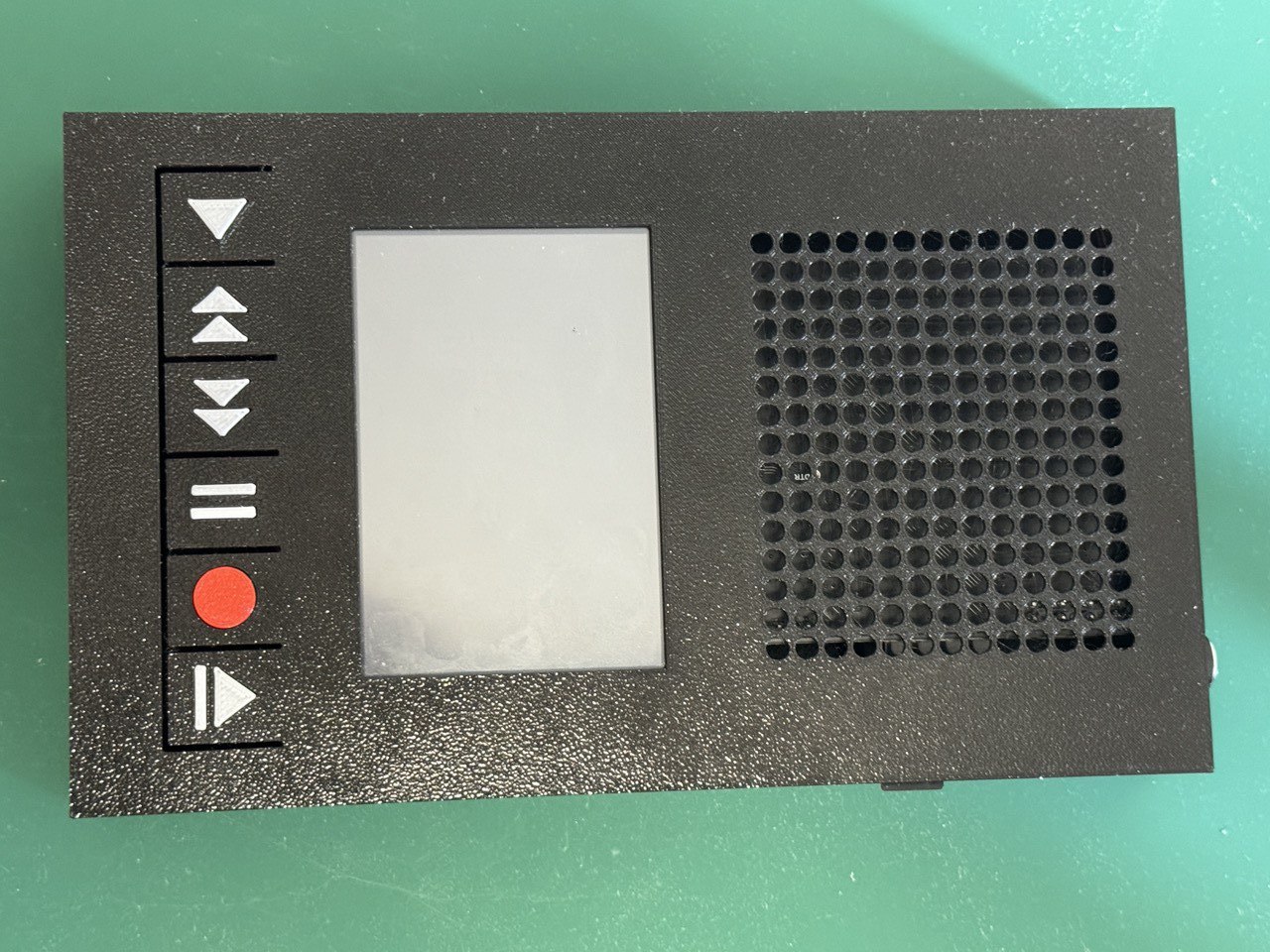

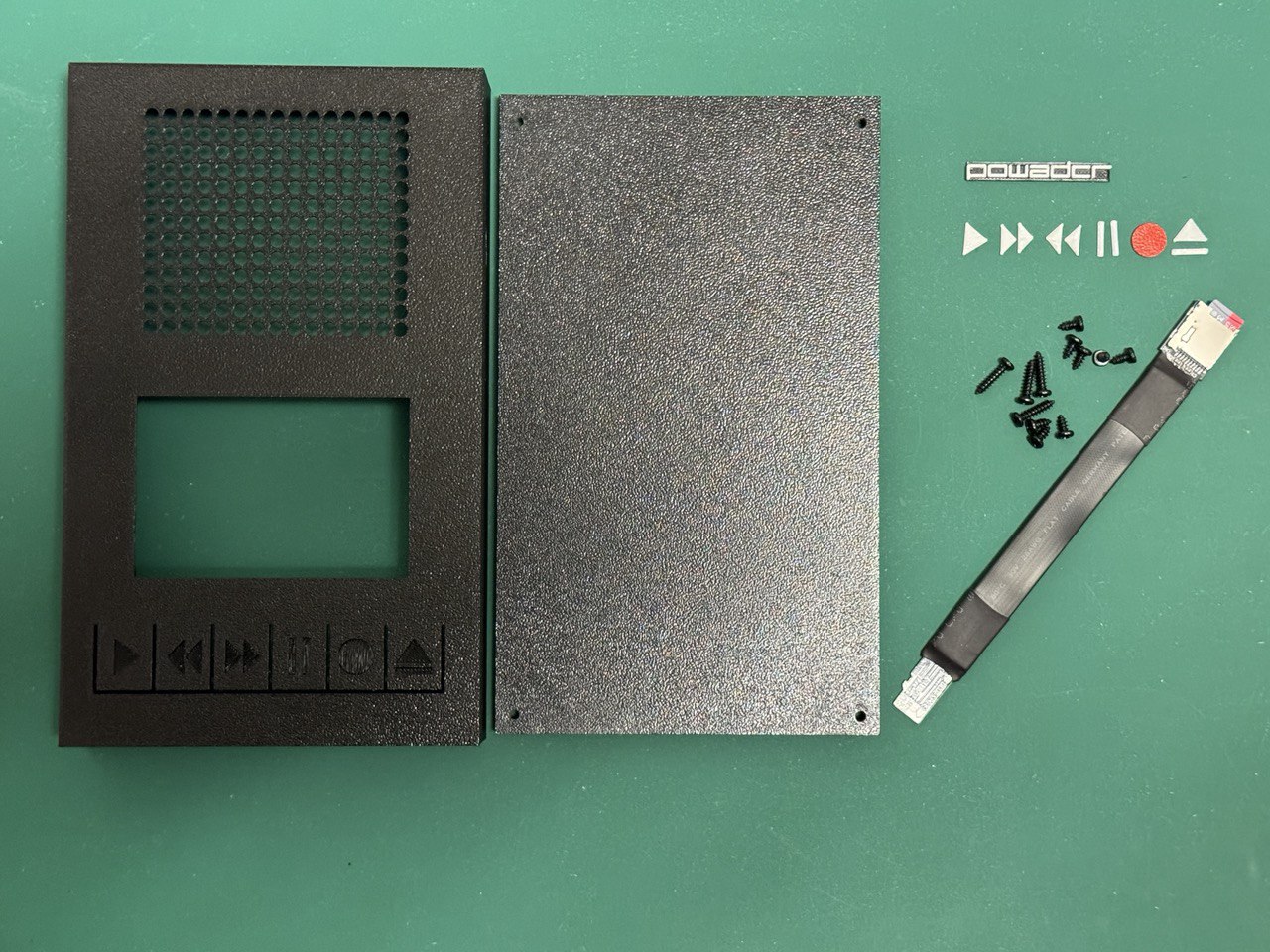

Los símbolos decorativos están impresos en blanco y rojo como se ve en las fotografías adjuntas y han de ser pegados y encastrados en sus correspondientes ubicaciones. El logo está impreso en dos colores.

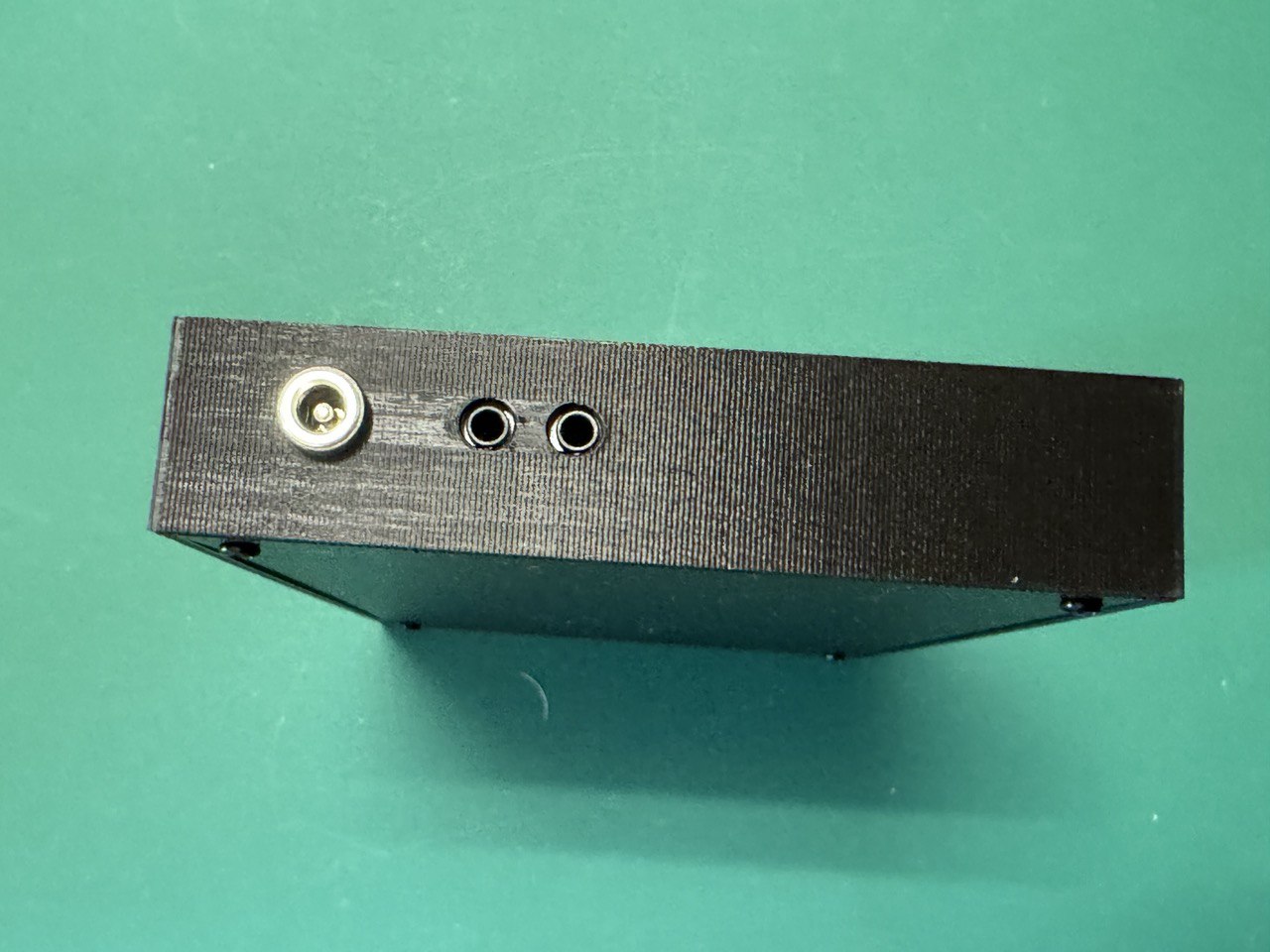

Para la alimentación del reproductor (5 voltios) utilizo un conector jack hembra, de montaje en panel, conectado a un cable Micro USB.

Pequeño vídeo del POWADCR en acción 😎
