Carcasa ESPectrum +2A - V2

April 5, 2026

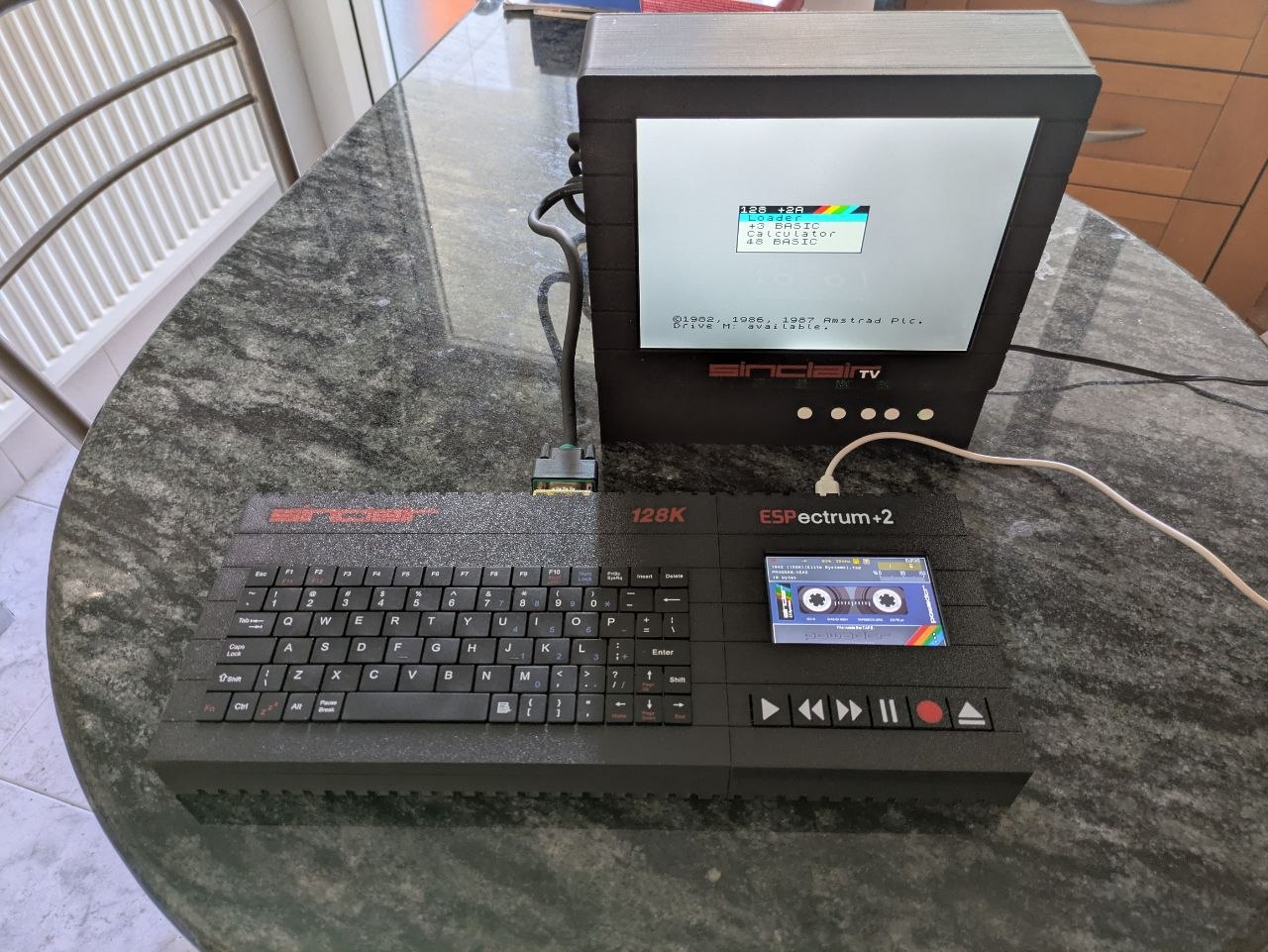

Esta carcasa ESPectrum +2A está dedicada a estos dos magníficos proyectos: el emulador ESPectrum corriendo en una Lilygo FabGL VGA32 y el reproductor digital POWADCR programado por Antonio Tamairón. Comparto los archivos en MakerWorld.

Motivado por las últimas actualizaciones que ha sufrido el proyecto POWADCR entre las que destaco la posibilidad de poner una botonera externa , me he decidido a actualizar a la versión 2 de mi Carcasa ESPectrum +2A. Ahora presenta una botonera DIY totalmente funcional.

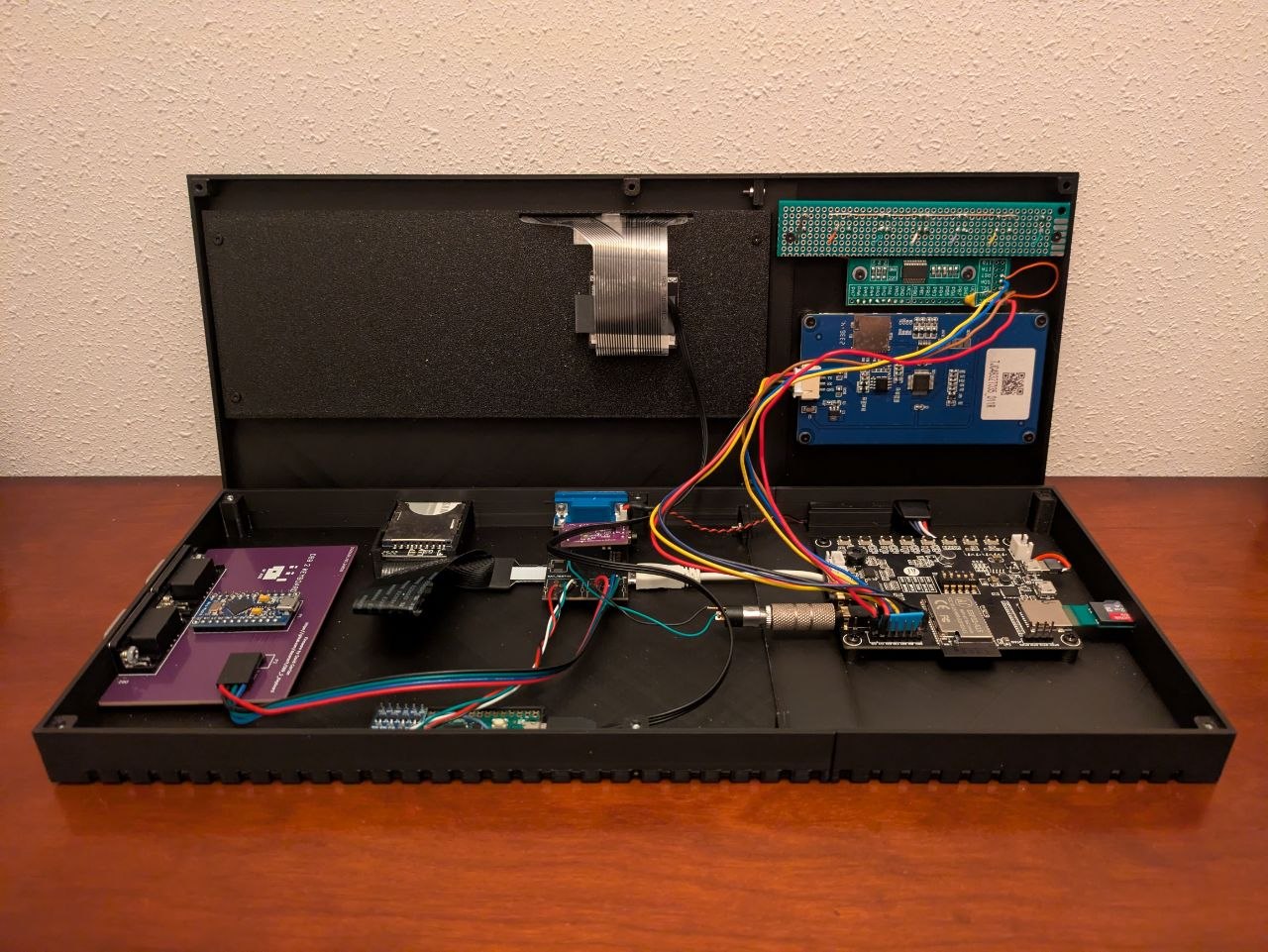

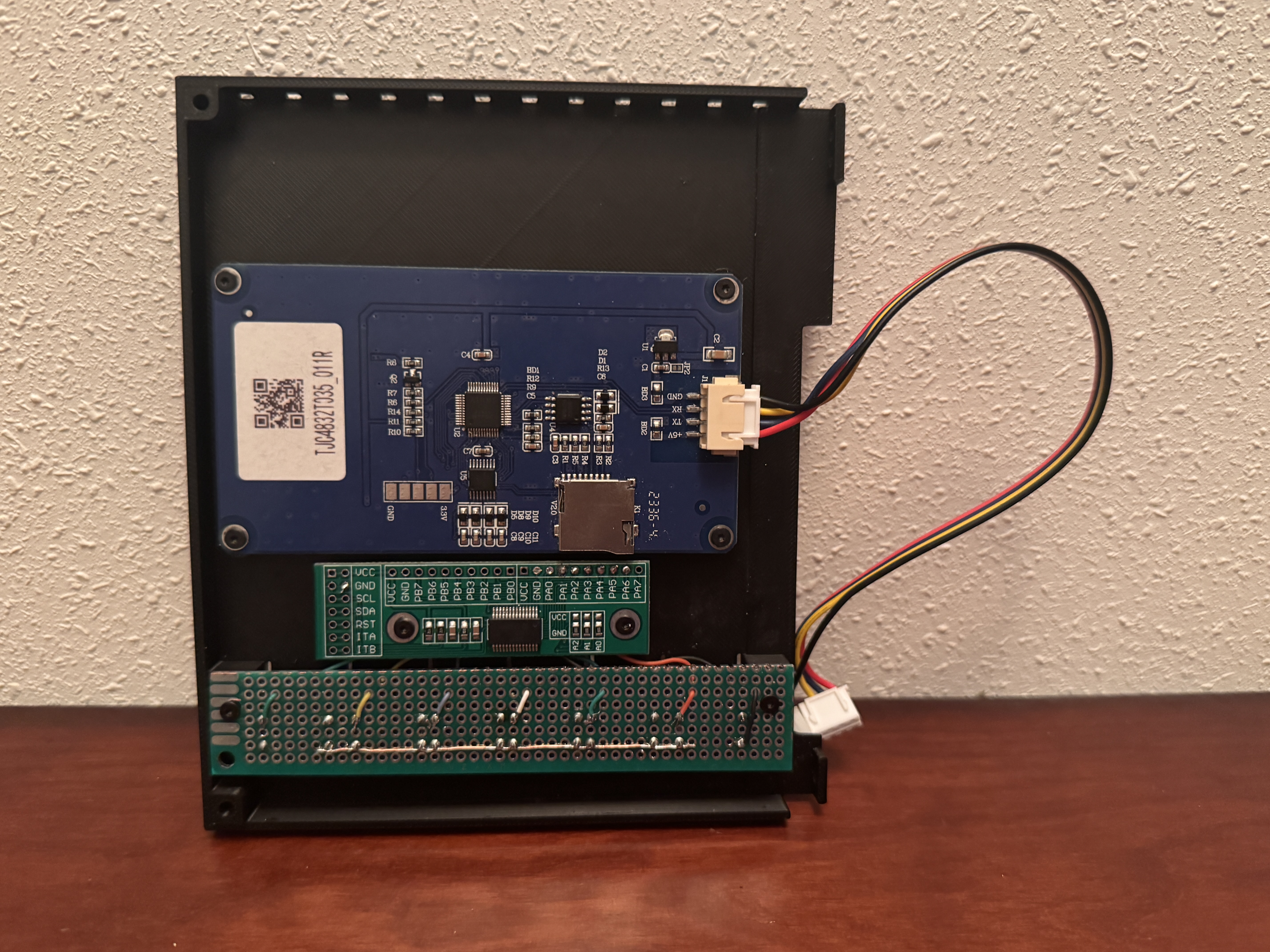

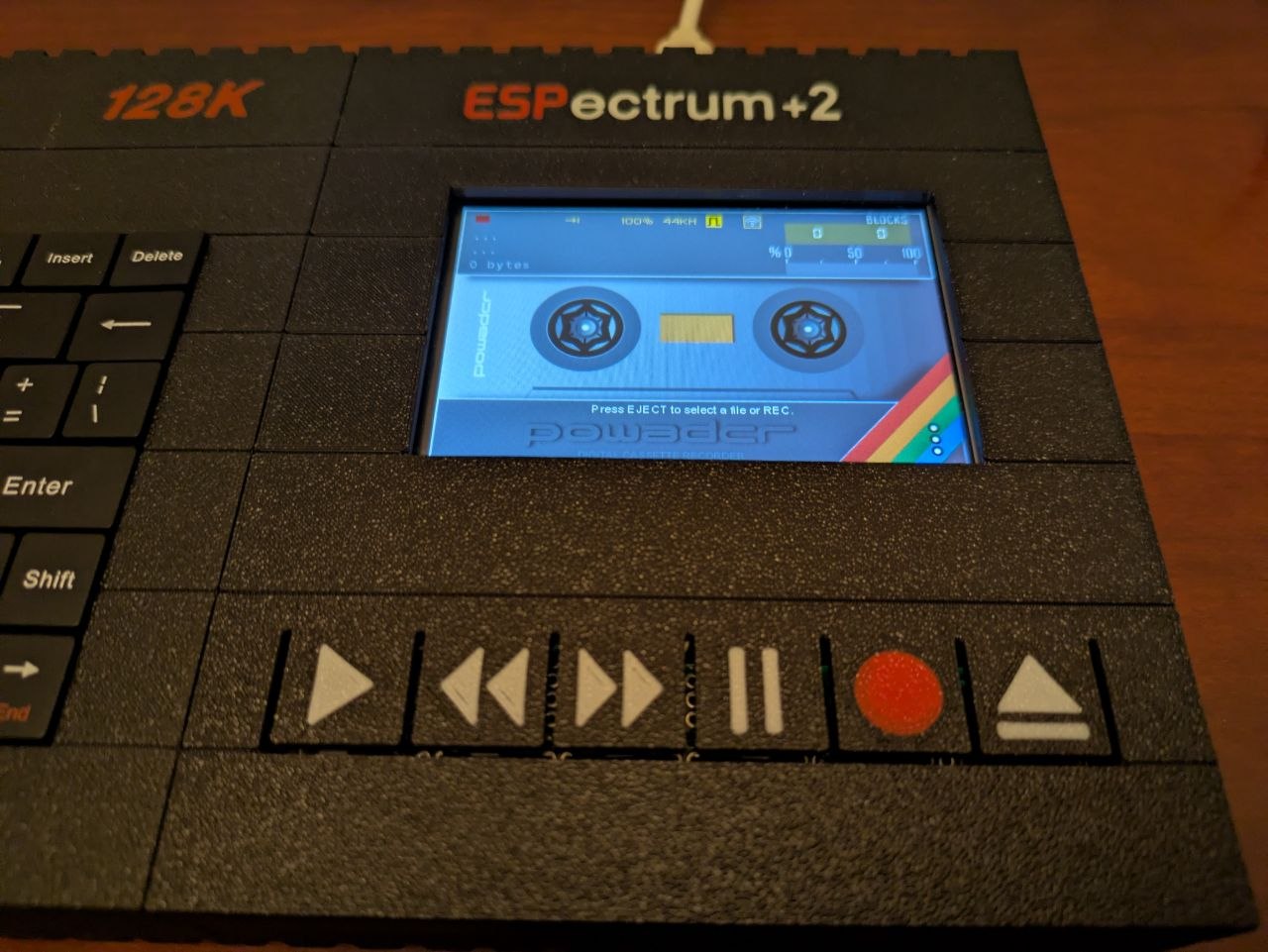

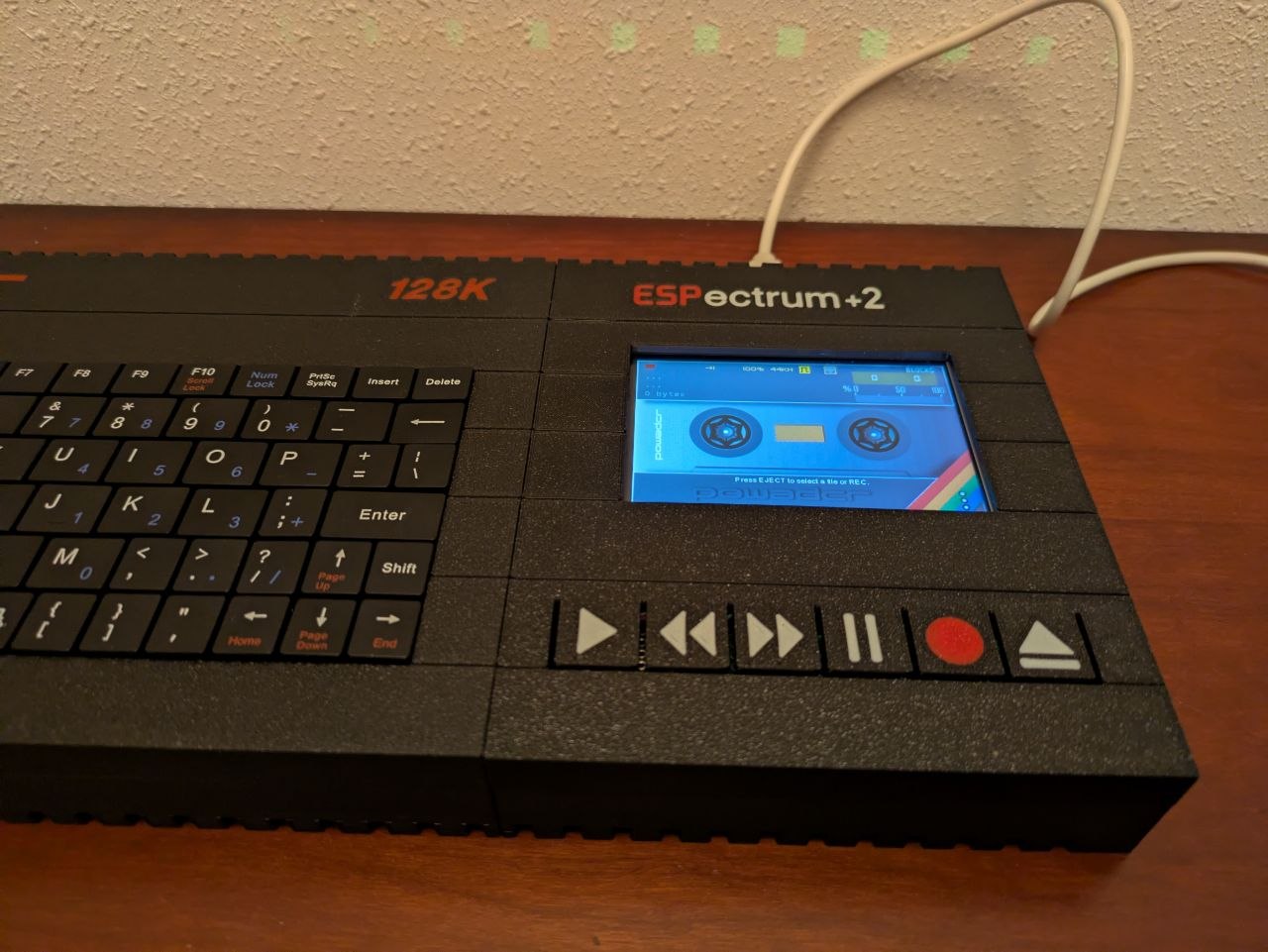

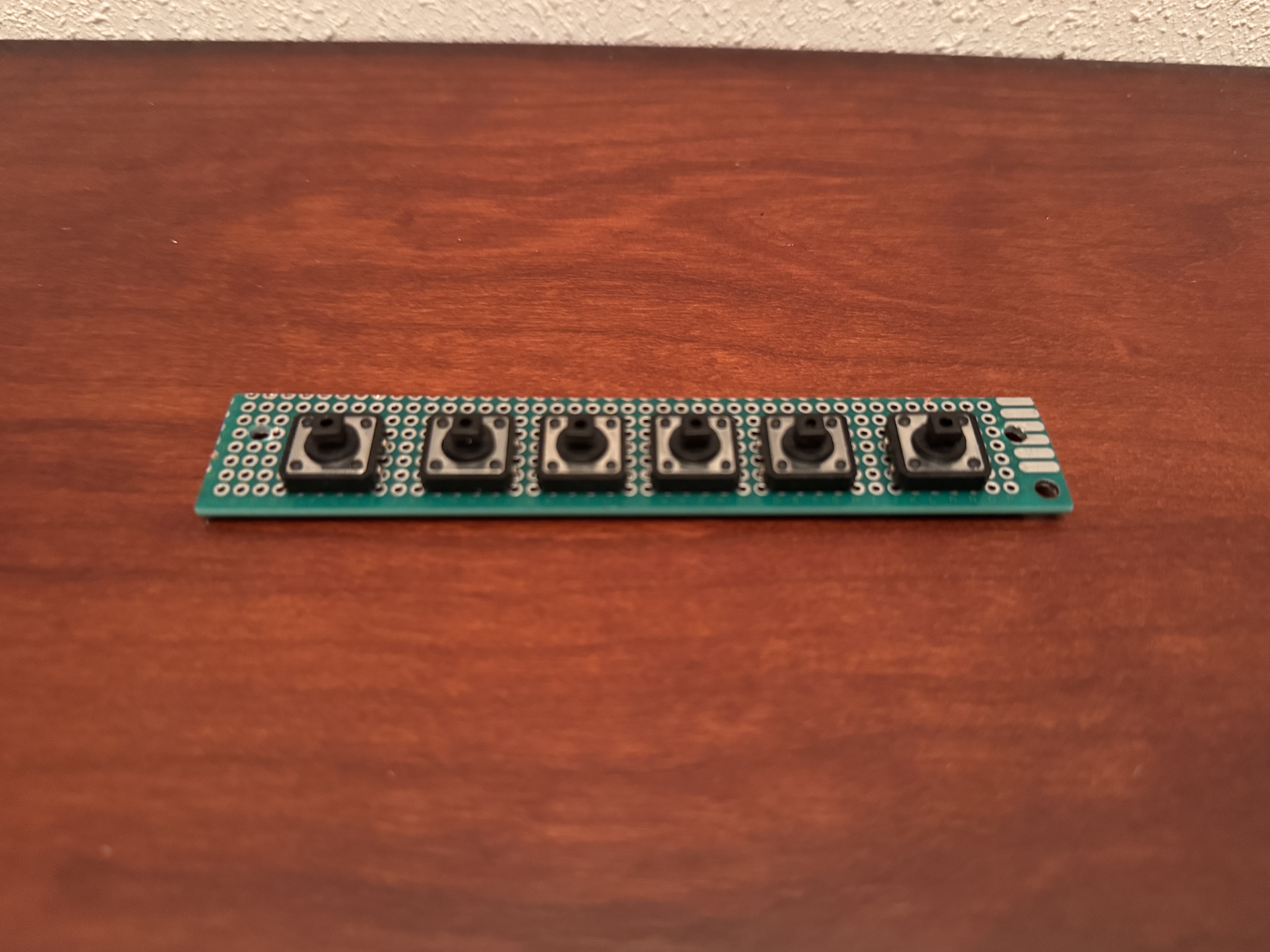

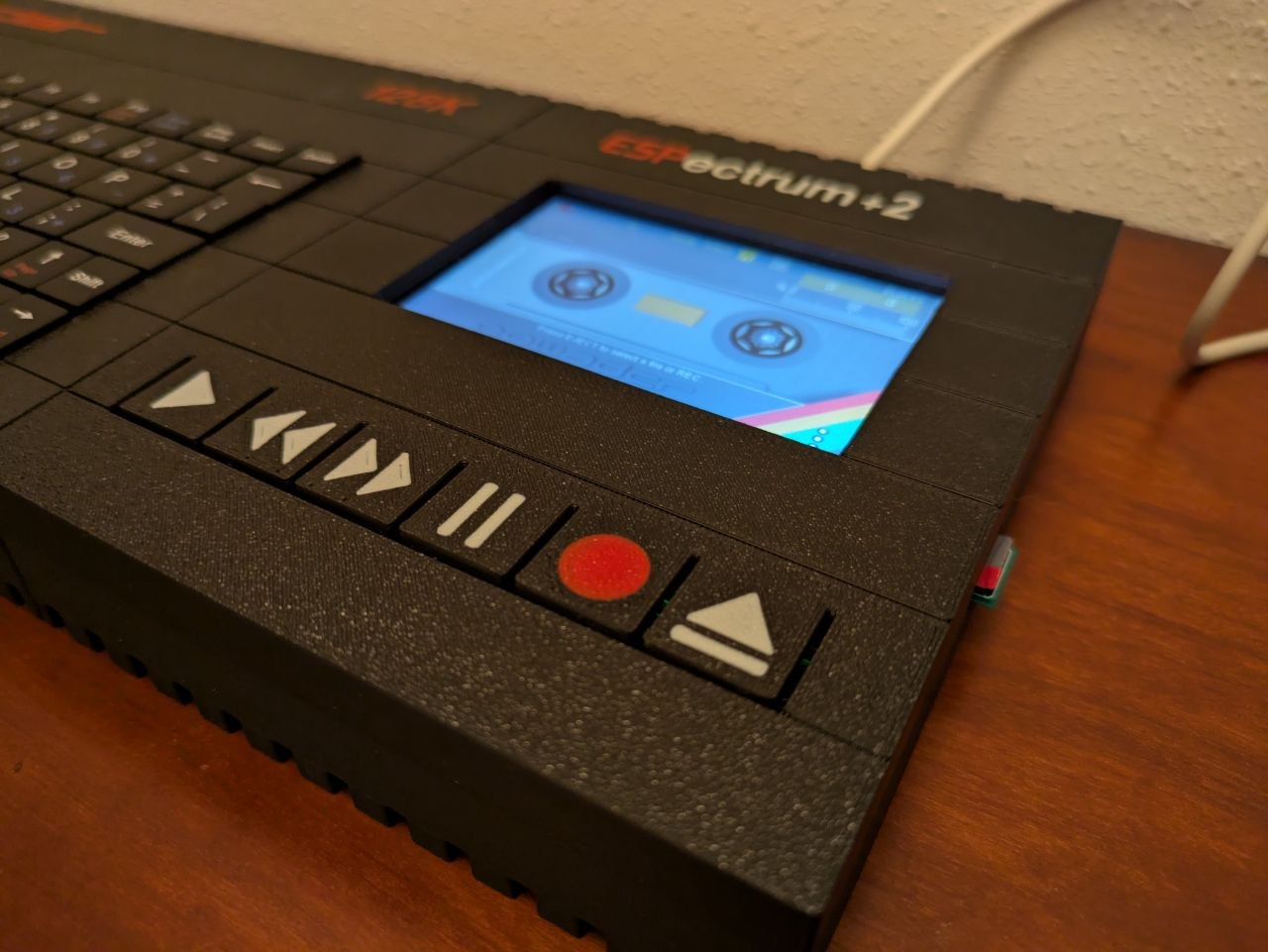

Este proyecto es igual al anterior. Solo le he modificado la parte “Top Right” ahora tiene la posibilidad de alojarle una botonera DIY hecha con una Placa Perforada de Circuito y unos simples pulsadores. También tiene varios espacios para ubicar el Módulo de Expansión I2C MCP23017 y el LCD TFT HMI de 3.5”. Todo esto se sujeta con insertos para M2 y tornilleria correspondiente.

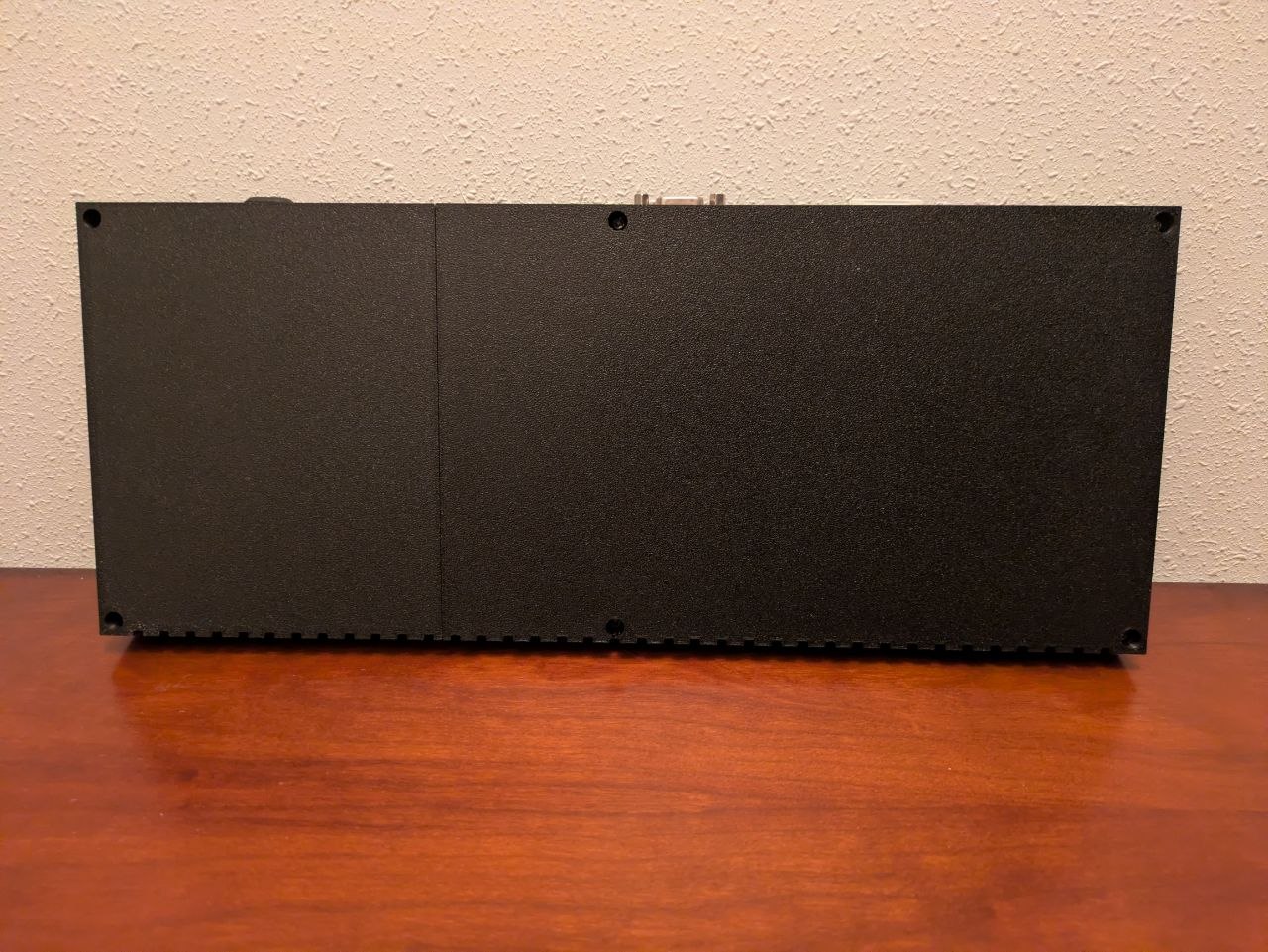

Debido al tamaño de la carcasa he dividido el diseño en varias piezas. Estas han de ser unidas entre si (parte superior e inferior) asegurándose antes de que encajan y quedan correctamente alineadas entre si, quitando para ello cualquier resto de soporte utilizado en su impresión. Estas piezas se pueden pegar con cianocrilato y fijar con pequeños tornillos M2 con sus correspondientes tuercas. Las partes superior e inferior se sujetan con tornillos de métrica M3x15.

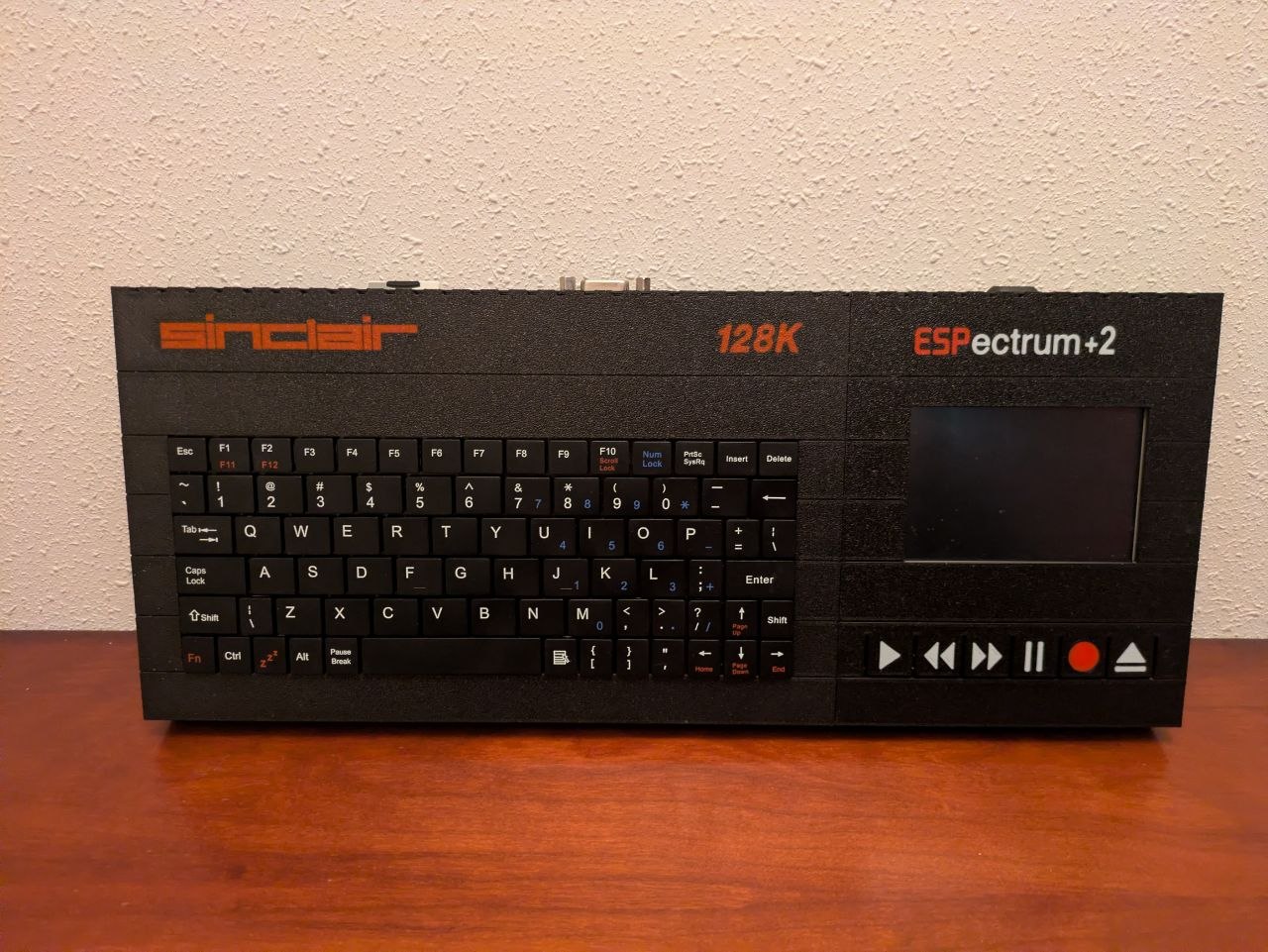

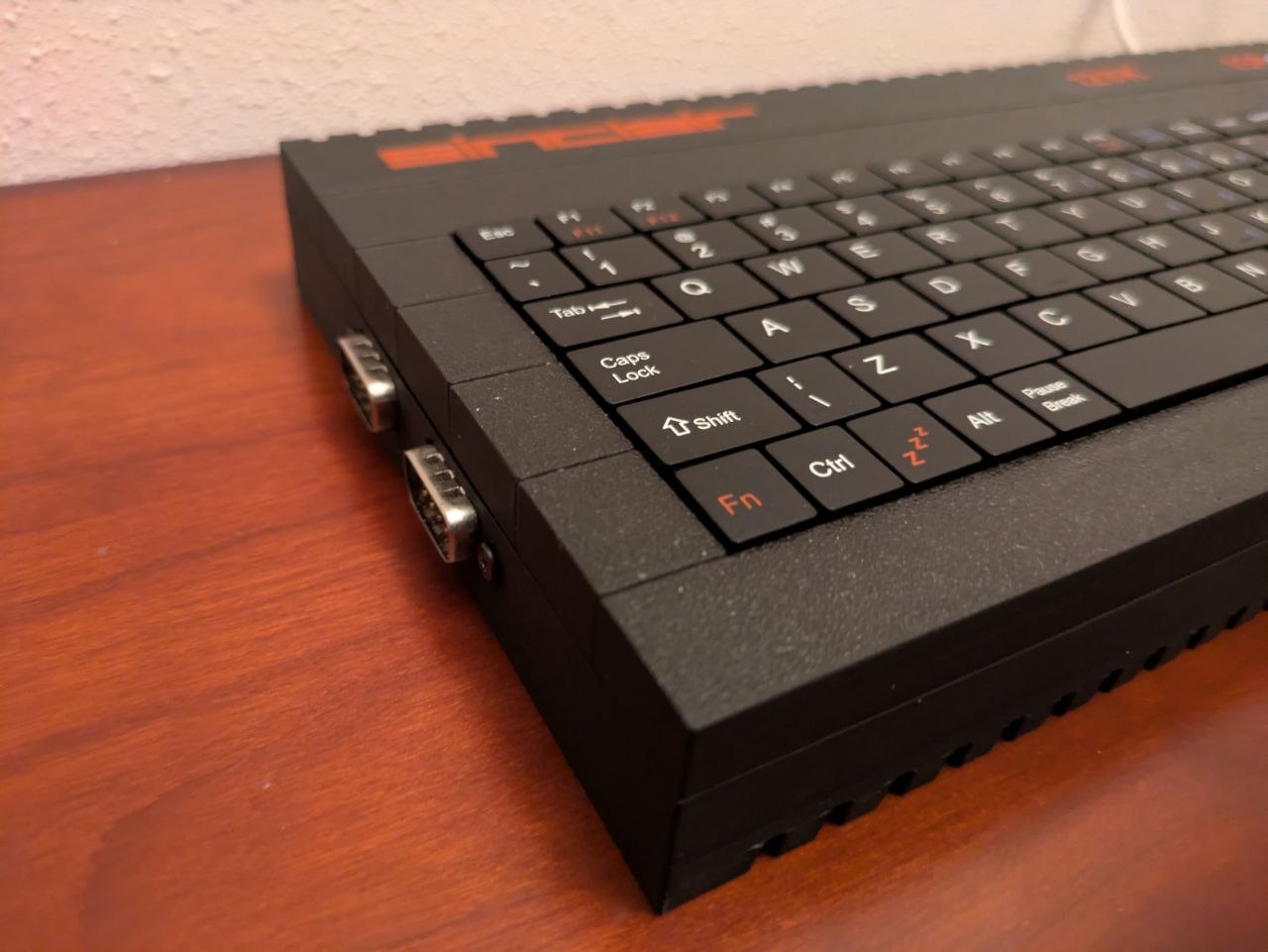

Esta carcasa monta un teclado que se usa con las tablets de 7”. Para su uso es necesario un convertidor de interfaz de teclado/ratón USB a PS/2 usando una Raspberry Pi Pico (proyecto ps2x2pico). El teclado va apoyado en una bandeja que a su vez se atornillará a la parte superior de la carcasa… para su fijación aunque no es estrictamente necesario, yo he usado unos pequeños insertos para tornillos M2.

Otro Material Usado:

FOTOS DEL PROCESO

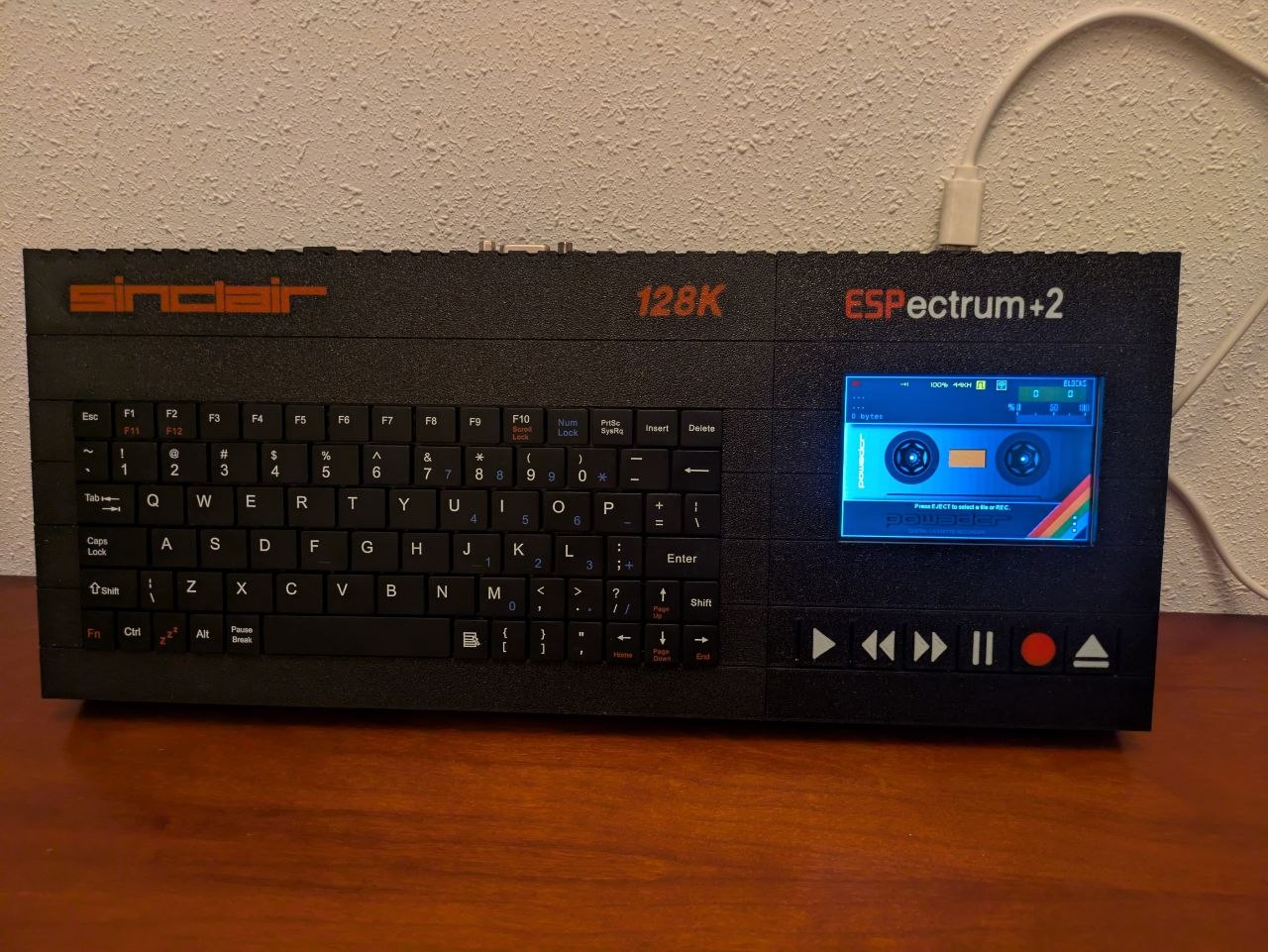

ESPectrum +2A V2
